利用SVM（支持向量机）进行图像分割/提取——MATLAB

目录

导语：

方法介绍

具体步骤

代码

结语：

---

导语：

图像分割是计算机视觉中的关键任务之一，而支持向量机（Support Vector Machine，SVM）则是一种强大的机器学习算法。本文将介绍如何使用支持向量机实现图像分割。

方法介绍

一张彩色图像由红、绿、蓝三个颜色通道组成，每个像素点在这三个通道上有相应的颜色值。基于这种特性，我们可以将每个像素点的三个通道值作为训练数据的特征。通过标注的方式，我们可以将每组训练数据表示为特定的特征，例如将表示人物的像素点标注为1，将表示其他区域的像素点标注为0。

为了训练一个模型，我们可以使用支持向量机（Support Vector Machine，SVM）算法。该算法是一种监督学习方法，用于分类问题。在这个场景中，我们将标注的训练数据作为输入，其中特征是每个像素点的RGB通道值，标签是表示印章区域和其他区域的标注值（1或0）。通过训练这个模型，SVM能够学习到一个分类器，可以根据像素点的特征来预测其所属的类别。

一旦模型训练完成，我们可以将其应用于整张图像上，对每个像素点进行预测。这样就可以得到整张图像的预测结果。对于模型的预测准确度，有三个主要影响因素：

1. 参数的选择：在使用SVM算法时，我们需要选择合适的参数，如核函数的类型（线性、多项式、高斯等）以及相关参数的值。这些参数的选择会对模型的性能和准确度产生影响。

2. 训练数据点的位置是否合理：训练数据点的选择需要代表图像中的印章区域和其他区域。合理选择训练数据点的位置能够帮助模型更好地学习到特征和分类模式。

3. 数据集的数量是否充足：更大规模的数据集通常可以提供更好的训练效果和泛化能力。足够数量的数据可以更好地覆盖不同场景和变化，并减少过拟合的风险。

通过综合考虑这三个因素，并进行参数调整、合理选择训练数据点以及增加数据集的数量，可以提高模型的预测准确度和性能。

具体步骤

一、图像准备

在开始之前，我们需要准备一张待分割的图像。在代码中，你可以通过指定图像路径来读取图像。确保图像已被正确加载并显示在图形窗口中。在这里我用这张风屿作为演示。

二、数据预处理

在进行图像分割之前，我们需要对图像进行预处理。这包括将图像转换为一维向量，并对其进行归一化处理，以便支持向量机算法能够处理。代码中使用了mapminmax函数对图像进行归一化处理。

三、选择训练数据点

选择合适的训练数据点对于支持向量机的训练至关重要。你可以选择手动选择训练数据点或使用聚类算法自动选择数据点。在代码中，我提供了两种选择方法的示例代码，你可以根据需要选择其中一种。

• 手动选择：手动选择训练数据点需要用户在图像上点击选择印章点和背景点。你可以根据需要选择训练数据点的数量，然后通过点击图像上的点来选择对应的点。代码中提供了手动选择训练数据点的示例代码，你可以根据需要取消代码的注释来使用该功能。

• 自动选择：自动选择训练数据点使用了聚类算法（K-means）来将图像数据分为两类：印章点和背景点。代码中提供了使用聚类算法自动选择训练数据点的示例代码，你可以根据需要取消代码的注释来使用该功能。

四、训练支持向量机模型

根据选择的训练数据点，我们可以构建支持向量机模型。在代码中，使用fitcsvm函数构建支持向量机模型，并指定了线性核函数和盒约束参数。你可以根据需要调整这些参数以获得更好的分割结果。

五、预测与分割

使用训练好的支持向量机模型，我们可以对图像进行预测和分割。首先，将图像数据转换为二维数组，以便进行预测。然后，使用predict函数对数据进行预测，得到二值图像。接下来，根据二值图像生成分割图像。最后，展示分割结果的图像。

六、结果展示与分析

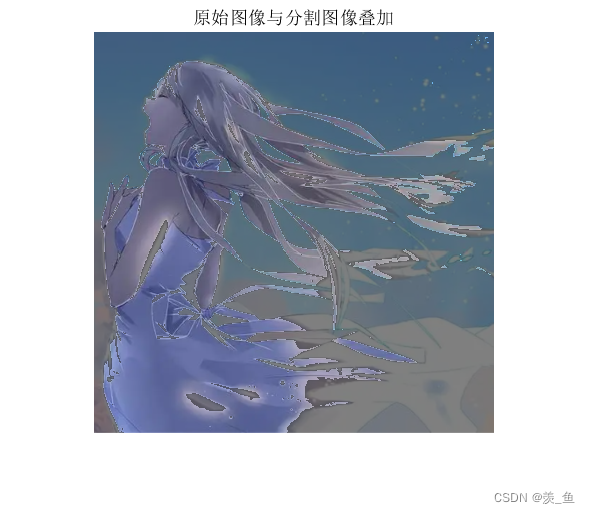

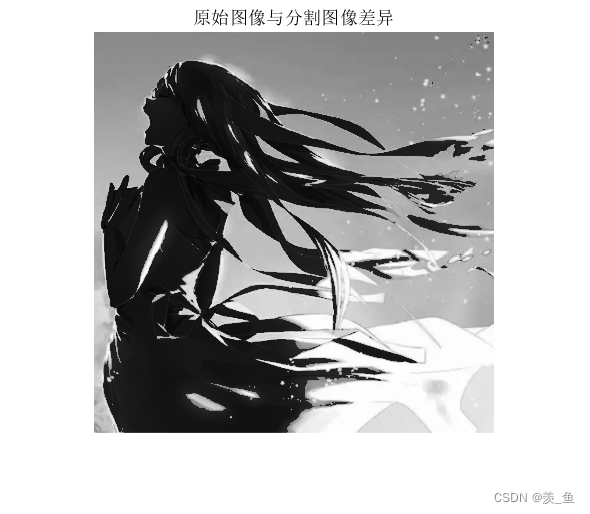

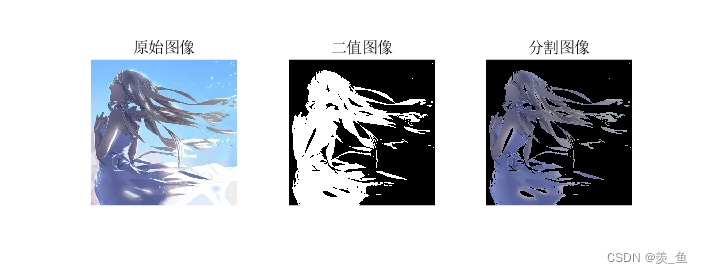

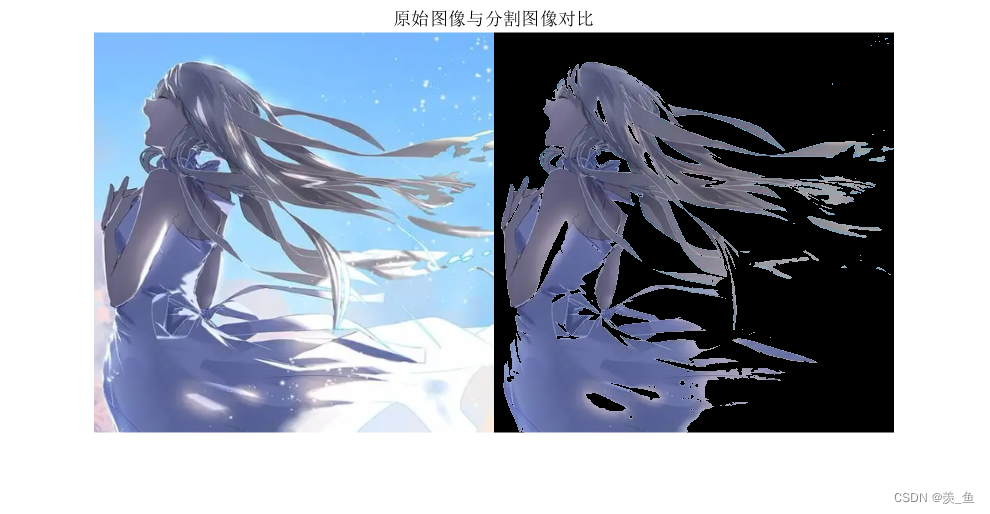

在代码中，我们展示了原始图像、二值图像、分割图像以及分割边界的图像。这些图像展示了支持向量机在图像分割中的效果。你可以根据需要调整代码来自定义结果的展示方式。

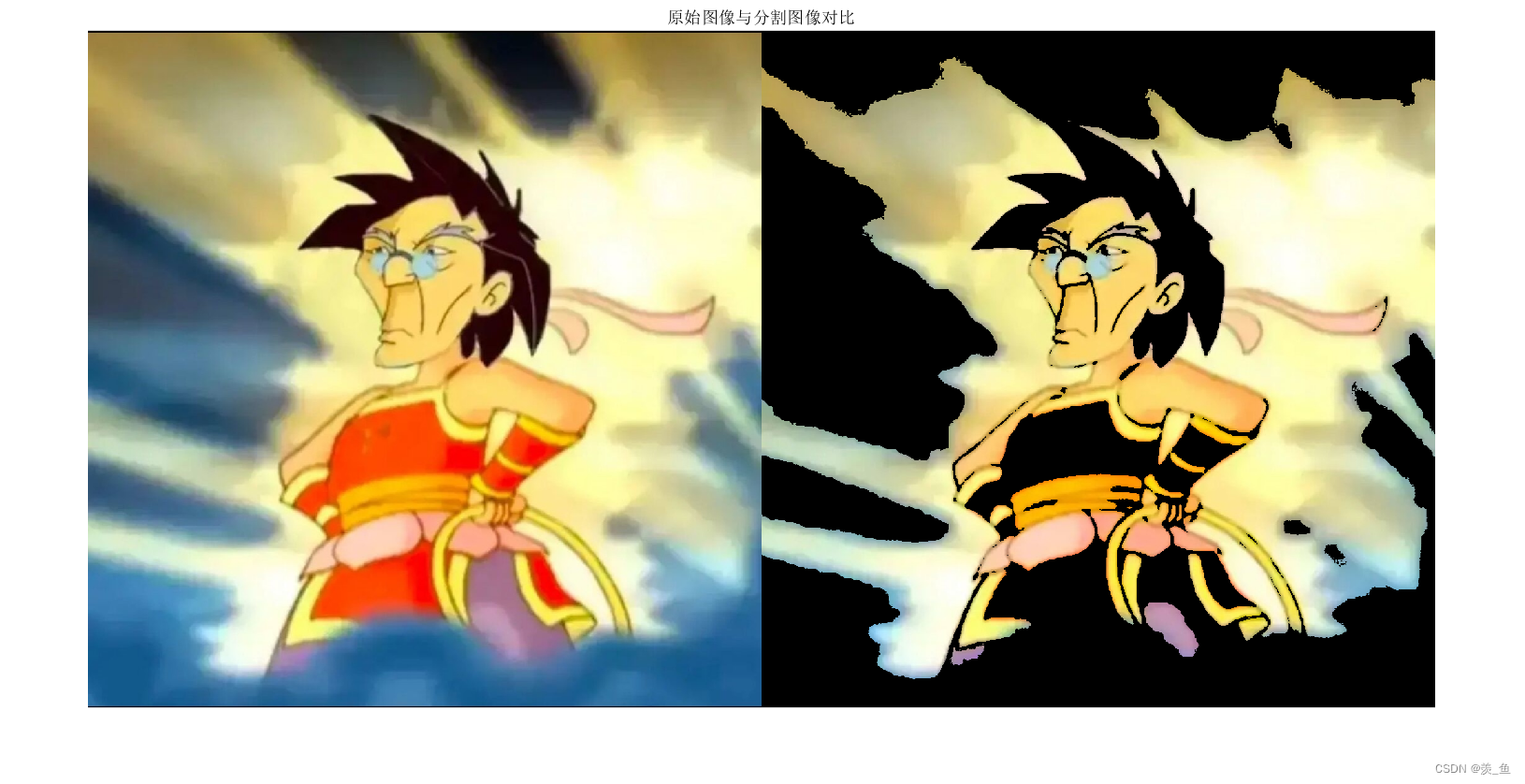

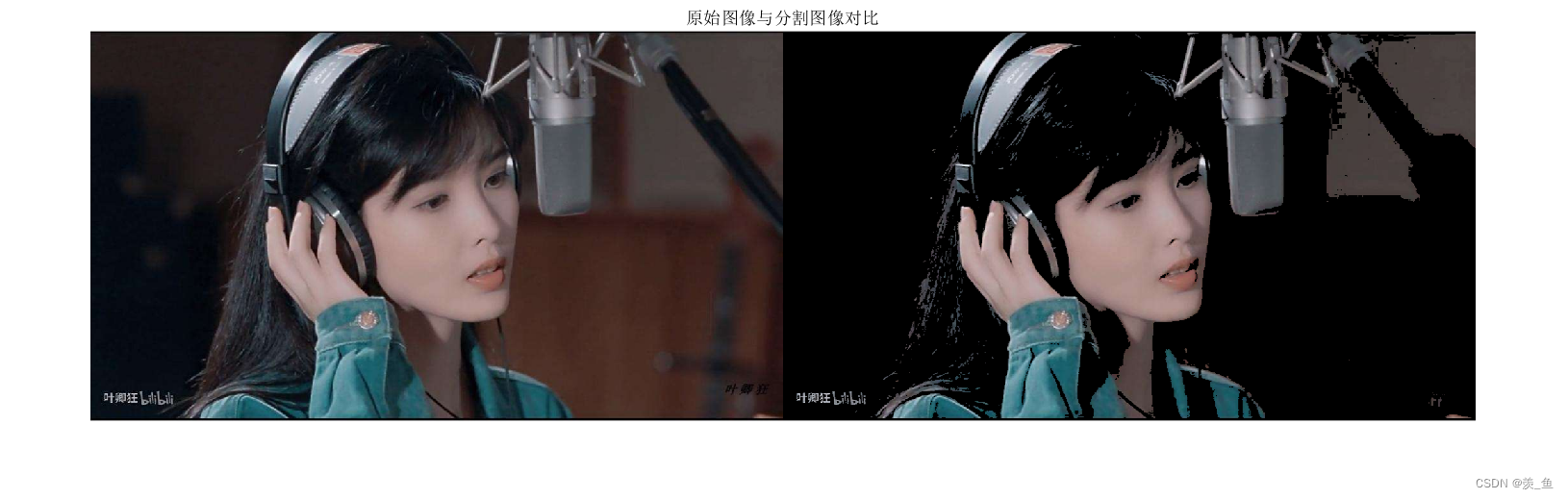

 换张图片试试效果：

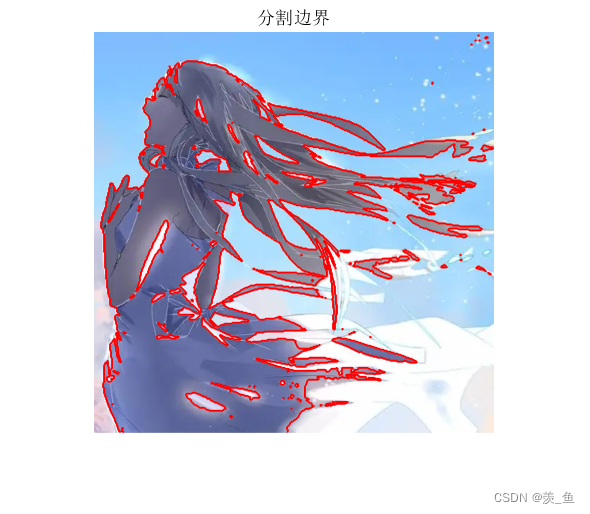

  再换一张

代码

这里给出源代码链接：代码下载

结语：

本文介绍了如何使用支持向量机来实现图像分割。通过选择合适的训练数据点、训练支持向量机模型并进行预测，我们能够得到较好的图像分割结果。然而，要根据实际应用场景和需求选择适合的算法和参数。支持向量机是一个强大的工具，但随着深度学习的发展，也有其他更先进的方法可供选择。希望本文能为你理解支持向量机在图像分割中的应用提供一些帮助。

以上就是本文的全部内容了。如果对此有任何疑问，欢迎大家随时与我讨论！如果你觉得这篇文章对你有帮助，欢迎关注和评论。谢谢大家！
