图解 TCP/IP 协议：从原理到实例解析

目录

文章目录

一、TCP/IP 协议栈核心架构

二、核心协议深度解析

1. TCP 协议：可靠传输的保障

三次握手机制：

流量控制：

2. UDP 协议：轻量高效的选择

适用场景：

三、实战案例分析

案例 1：网页浏览流程

案例 2：文件传输优化

四、性能优化技巧

TCP 参数调优：

UDP 增强方案：

路由优化：

五、常见故障诊断

六、未来发展趋势

  1.IPv6 全面部署：

 2. 5G 与边缘计算：

 3.量子通信适配：

---

一、TCP/IP 协议栈核心架构

TCP/IP 协议栈采用四层模型设计，各层分工明确又协同工作：

层级	功能定位	核心协议	典型设备
应用层	提供用户服务	HTTP/FTP/SMTP/DNS 等	浏览器 / 服务器
传输层	端到端数据传输	TCP/UDP	防火墙
网络层	路由与寻址	IP/ICMP	路由器
数据链路层	物理介质传输	Ethernet/PPP	交换机

关键技术点：

• 分层解耦设计：各层独立演进，支持协议栈灵活扩展
• 封装机制：每层添加协议头部，实现数据格式转换
• 端到端原则：传输层负责端到端可靠性，网络层专注路由转发

二、核心协议深度解析

1. TCP 协议：可靠传输的保障

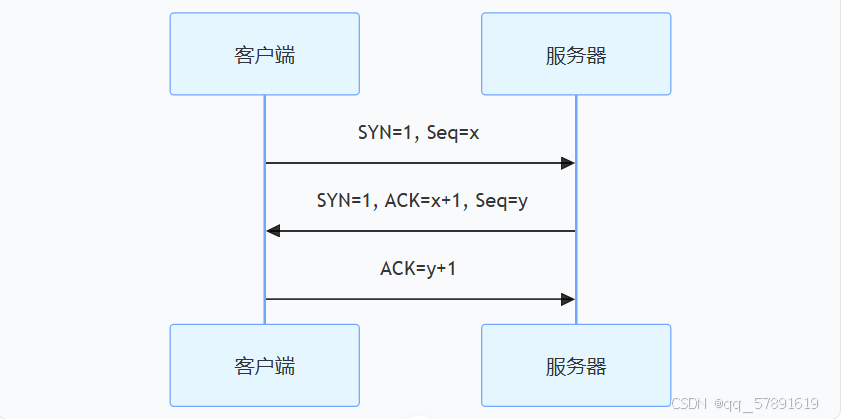

三次握手机制：

• 初始化序列号同步
• 协商窗口大小
• 建立全双工通信

流量控制：

• 滑动窗口机制动态调整传输速率
• 慢启动算法避免网络拥塞

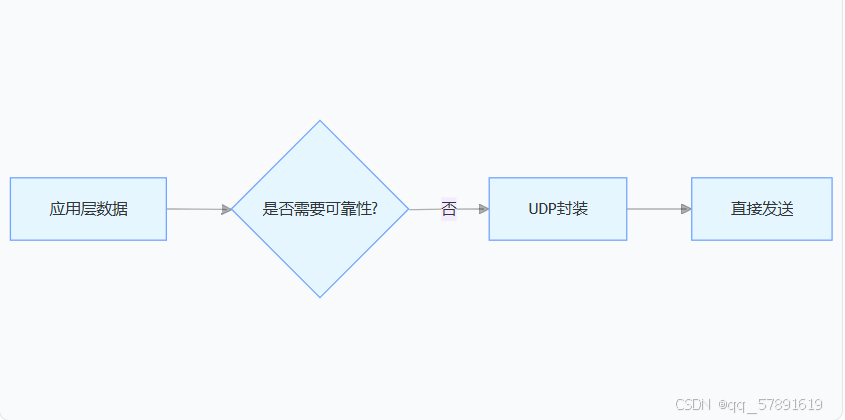

2. UDP 协议：轻量高效的选择

适用场景：

• 视频会议（实时性优先）
• DNS 查询（小数据量）
• 在线游戏（快速响应）

三、实战案例分析

案例 1：网页浏览流程

1. DNS 解析：将域名转换为 IP 地址（UDP 53 端口）
2. 建立 TCP 连接（三次握手）
3. 发送 HTTP 请求（TCP 80/443 端口）
4. 服务器响应并关闭连接（四次挥手）

案例 2：文件传输优化

• 使用 TCP 保证完整性
• 多线程传输提升速度
• 断点续传技术实现容错

四、性能优化技巧

1. TCP 参数调优：

   • 调整 net.ipv4.tcp_window_scaling 提升窗口大小
   • 优化 net.ipv4.tcp_slow_start_after_idle 减少延迟

2. UDP 增强方案：

   • 引入 QUIC 协议实现可靠传输
   • 使用 SCTP 协议支持多流并发

3. 路由优化：

   # Linux路由表配置示例
   route add -net 192.168.1.0 netmask 255.255.255.0 dev eth0

五、常见故障诊断

问题现象	可能原因	排查命令
无法访问网站	DNS 解析失败	nslookup/www.baidu.com
传输速度慢	TCP 重传率过高	tcpdump -i eth0 tcp
连接不稳定	网络拥塞	mtr 目标 IP

六、未来发展趋势

  1.IPv6 全面部署：

• 128 位地址空间解决地址枯竭
• 内置安全机制（IPsec）

 2. 5G 与边缘计算：

• 低延迟场景对协议栈提出新要求
• 网络功能虚拟化（NFV）重构协议处理流程

 3.量子通信适配：

• 量子密钥分发与 TCP/IP 协议融合

通过本文的学习，您将掌握 TCP/IP 协议的核心原理，并能在实际工作中进行协议分析、故障排查和性能优化。建议结合 Wireshark 抓包工具进行实战演练，加深对协议交互过程的理解。
