一.设计目的：
目前市面上大部分的微处理芯片都是5V/3.3V供电，还有一些产品的内部驱动电路一般也都是5V/3.3V供电，但是外部通常都是24V的输入电压，从而需要咱们进行降压处理
二.芯片选型过程以及选型理由
目前市场上的开关转换器降压芯片也很多，宽输入宽输出，宽输入窄输出，之前也有尝试过lm5116、mp2393 虽然都完成了降压工作，但是前者是芯片加外置mos管，长时间使用mos管容易损坏，并且效率不高，后者最大输出电流1A达不到某些设备的功率需求
所以最后选择了mps公司的mp2338芯片
这颗是mps2021最新推出的24V-5V高效率芯片，非常符合我们的需求
mp2338详情：
MP2338 是一款具有内部功率 MOSFET 的全集成高频同步整流降压开关变换器。它提供非常紧凑的解决方案，在宽输入范围内可实现 3A 的连续输出电流，具有极好的负载和线性调整率。MP2338 在宽输出电流负载范围内采用同步模式工作以达到高效率。
恒定导通时间（COT）控制可提供非常快速的瞬态响应、简单的环路设计和严格的输出调节功能。全方位保护功能包括短路保护（SCP）、过流保护（OCP）、欠压保护（UVP）和过温关断保护。

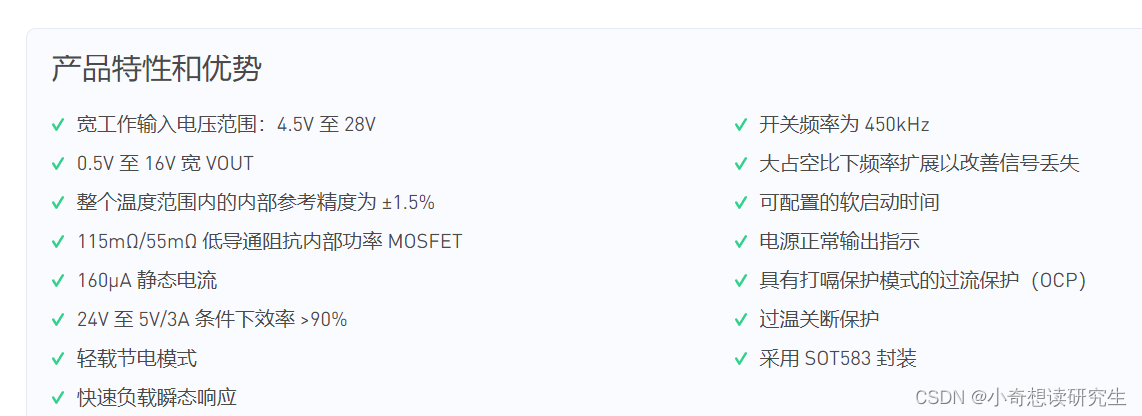

产品特性和优势：

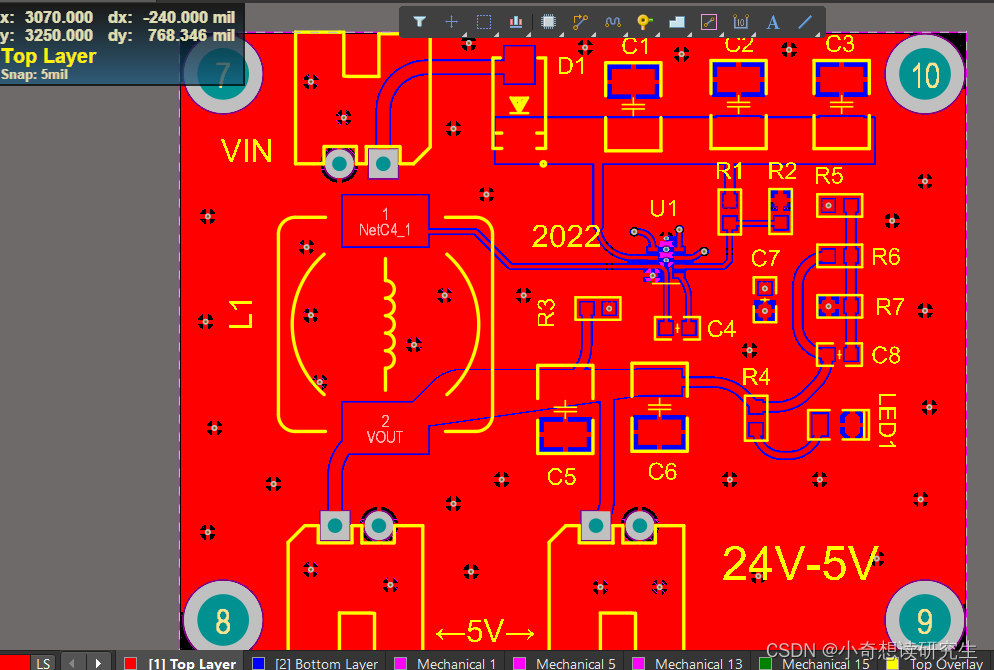

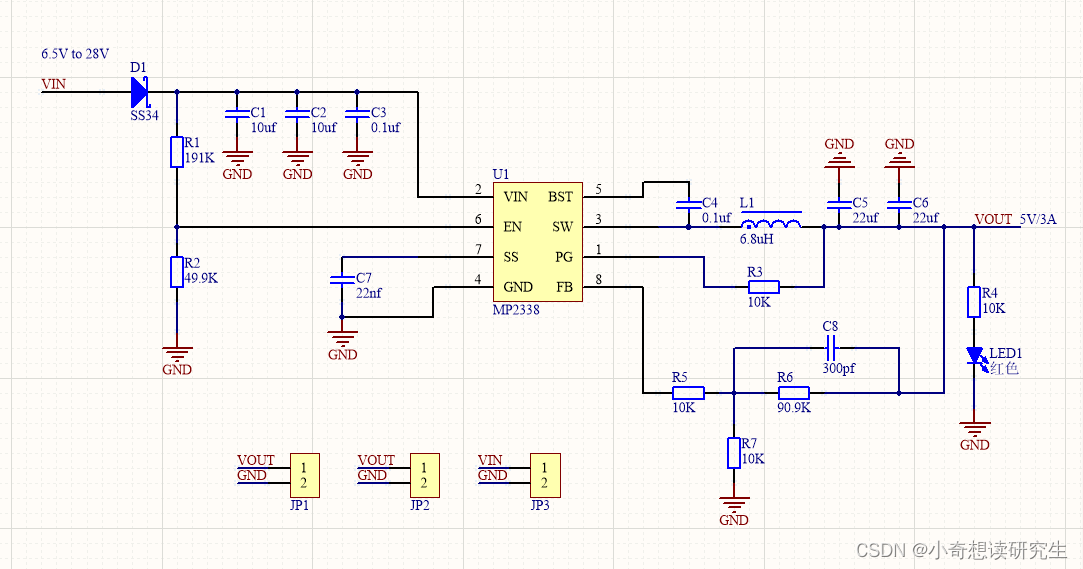

三.设计电路和仿真测试效果：

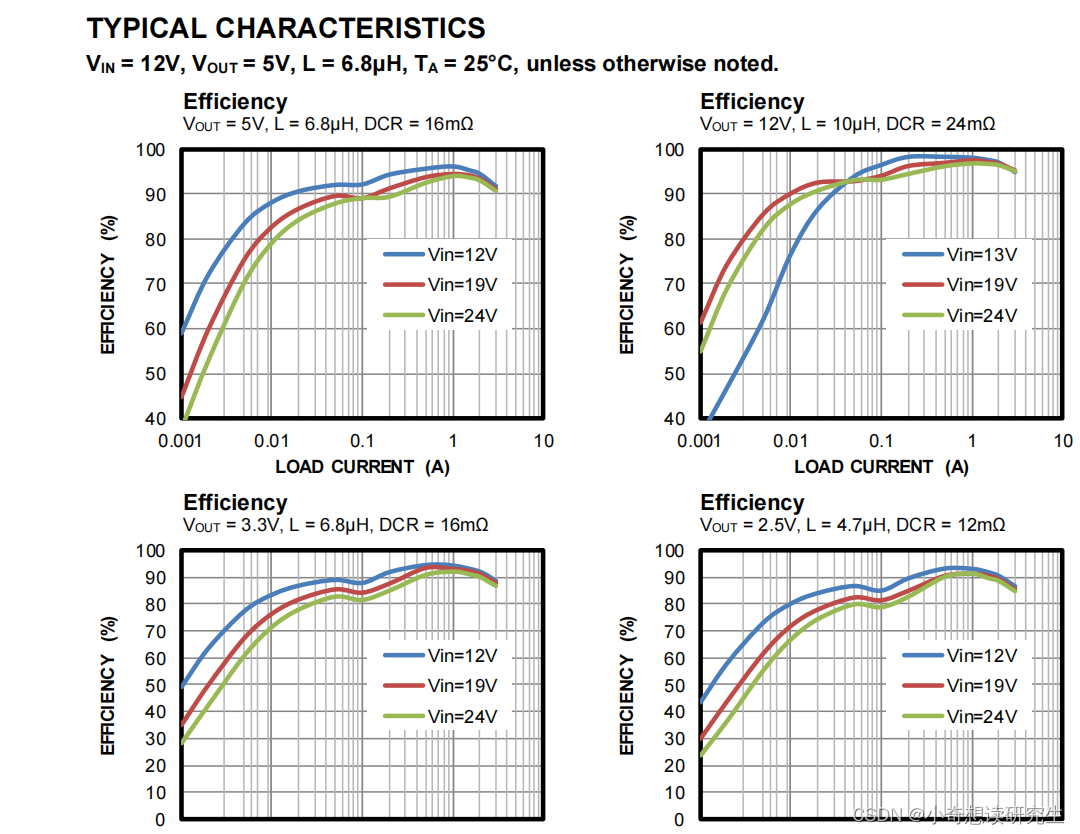

下面是官方的测试数据：

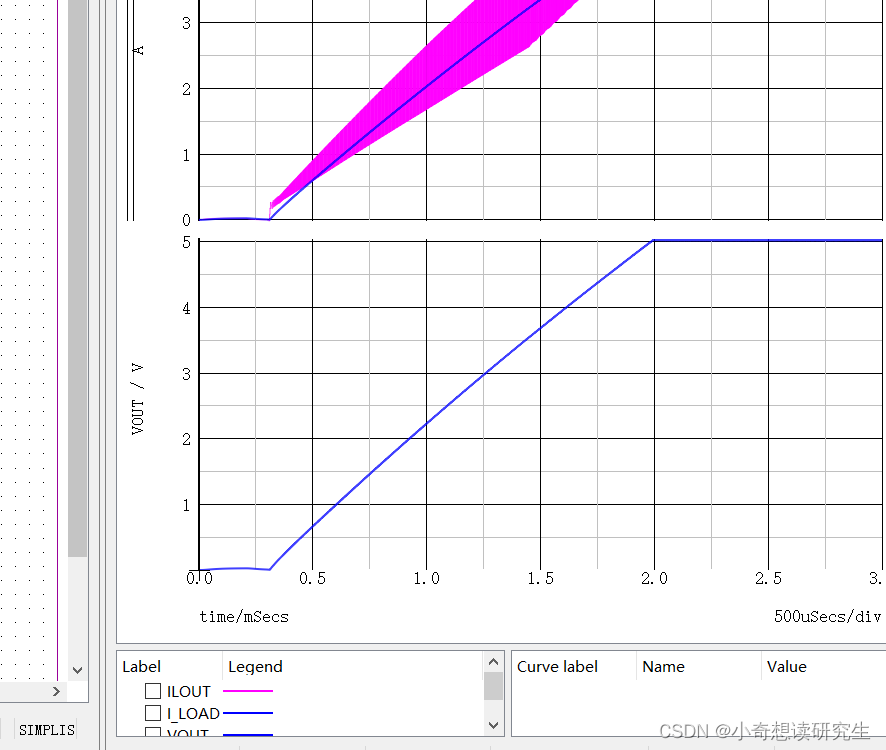

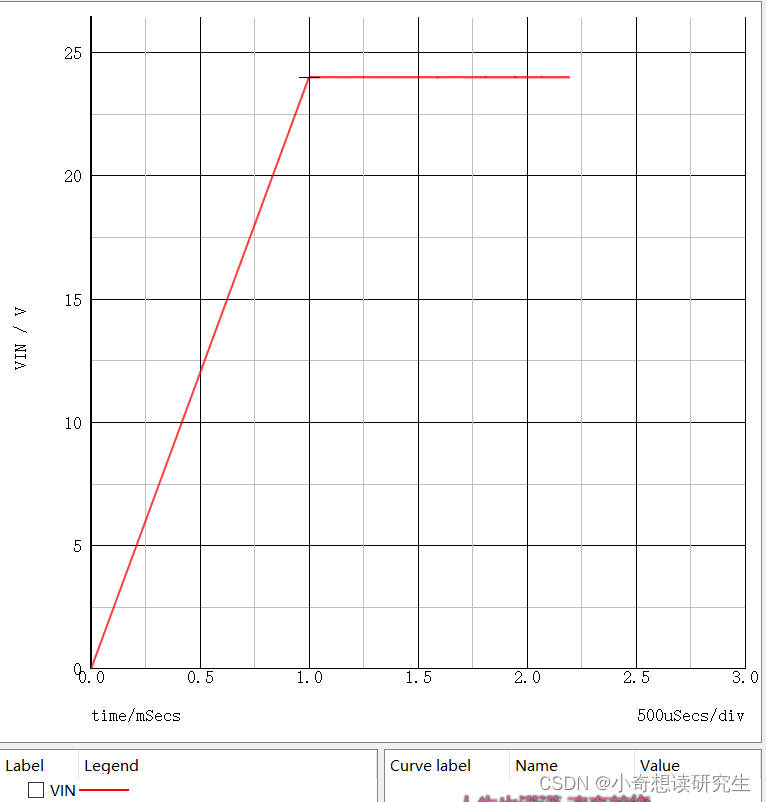

这是我用软件仿真的结果：
