USB-C版3.7V锂电池充电与升压输出电路(5V/1A输出)-充电电源板(附电路图和PCB 抄板直接可用)

1.设计目的：

用于简单的外设供电锂电池充电，还能达到边充电边供电，能用type-C直接进行供电和充电，也可以外接IO口。可以用于小型机器人的供电部分和一些控制设备的供电部分

2.芯片选型以及选型优势：

市面上充电芯片也很多，充电宝芯片等，但是部分只能充电不能输出，没有自带升压稳压电路。此次我选择的是新款移动电源专用的TP5400，充电部分集高精度电压和充电电流调节器、预充、充电状态指示和充电截止等功能于一体，最大输出1A充电电流，容量不是特别大的都能很快充好

3.工作原理：

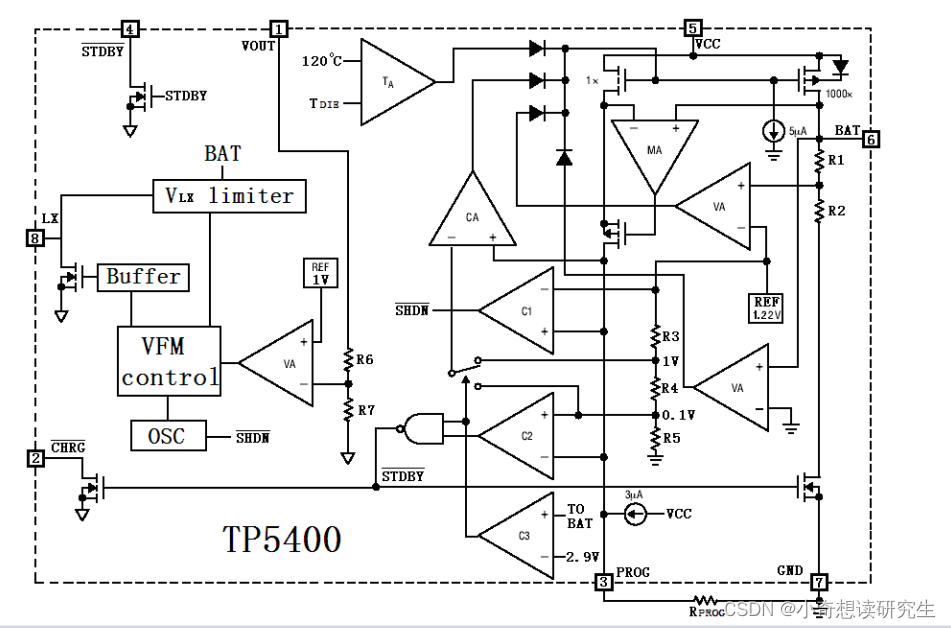

它能够提供 1000mA 的充电电流（借助一个 热设计良好的 PCB 布局）。升压电路内置了 NMOS 功率管，外部仅需一个电感和肖特基二 极管及少量电容即可完成 5V 升压输出。 当 VOUT 端接入负载时，TP5400 可提供 一个 5V 的稳压源，驱动能力达 1A

4.功能：

1.带充电循环和充电终止，以及两个漏极开路状态指示输出端(指示灯)

2.充电欠压闭锁和自动再启动，锂电池欠压自动停机，还有良好的升压放电电路，保证了锂电池在较长的空置待机中仍能有效保持自身电量

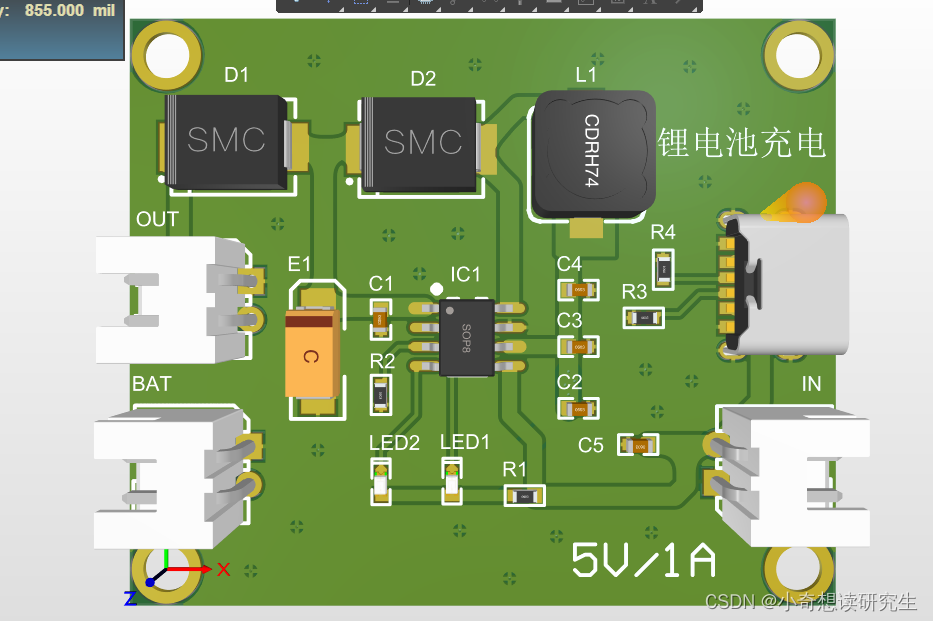

5.设计电路和PCB：

6.设计与测试时注意事项和建议

1.充电芯片的通病，就是容易高温，芯片到手底部会自带散热片，尽量挖孔或者接地

2. 为了防止尖峰和毛刺电压引起的芯片可靠性下降，VCC，VOUT，BAT引脚端电容尽量靠近芯片引脚，推荐并联陶瓷电容/钽电容

3.强烈建议VOUT端接钽电容并且接一个5~7V的TVS二极管

4.电感值 3.3~22UH 推荐 10uH。此外，外接电感的直流阻抗要小、容流值要高且工作时不至于达到磁饱和

5.外接二极管宜选择具有较高切换速度的肖特基二极管，建议使用 SS32

6.最后就是本芯片内部涉及开关电路，关断是会产生尖峰电压，所以电容的耐压值至少是输出电压的3倍以上，其他的开关电源也是，能很好提高板子效率和稳定性以及使用寿命
