基于51单片机的智能浇花系统设计与实现
摘要：随着智能家居的兴起，自动化浇花系统成为了现代家庭园艺的新宠。本文设计并实现了一种基于51单片机的智能浇花系统，该系统能够实时采集环境温湿度数据，根据预设的湿度阈值自动控制水泵进行浇花，同时支持手动控制模式，方便用户根据实际情况灵活调整浇花方式。
关键词：51单片机；DHT11温湿度传感器；继电器；LCD1602显示屏；智能浇花系统
一、引言
随着生活水平的提高，人们对家居环境的要求也越来越高，智能家居系统应运而生。智能浇花系统作为智能家居的一部分，能够根据植物的需求和环境条件自动进行浇水，为家庭园艺带来了极大的便利。本文旨在设计并实现一种基于51单片机的智能浇花系统，具有温湿度采集、自动/手动控制水泵、阈值设定等功能。
二、系统总体设计

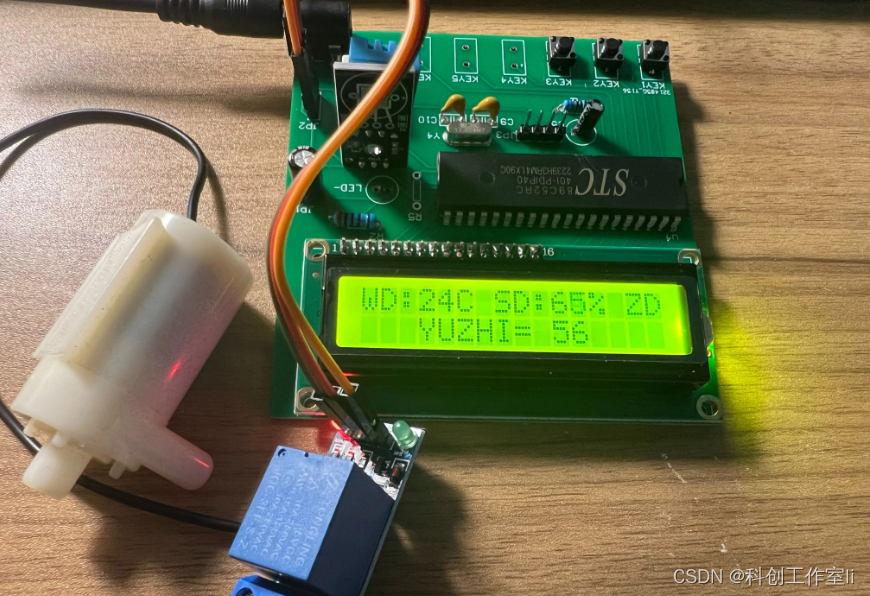

本系统主要由51单片机、DHT11温湿度传感器、继电器、水泵、LCD1602显示屏和按键等部分组成。系统通过DHT11传感器实时采集环境温湿度数据，并通过LCD1602显示屏显示出来。用户可以通过按键设定湿度阈值，并选择自动或手动控制模式。在自动模式下，当环境湿度低于设定的阈值时，继电器将自动闭合，驱动水泵进行浇水；在手动模式下，用户可以通过按键直接控制水泵的开关。
三、硬件设计
-
51单片机：作为系统的核心控制器，负责处理传感器数据、控制继电器和水泵等。
-
DHT11温湿度传感器：用于实时采集环境的温度和湿度数据。
-
继电器和水泵：继电器作为电控开关，根据单片机的指令控制水泵的电源通断，从而实现自动或手动浇水。
-
LCD1602显示屏：用于实时显示当前环境的温湿度数据以及系统的工作状态。
-
按键：用于用户设定湿度阈值和控制模式的选择。
四、软件设计
本系统的软件设计主要包括温湿度数据采集与处理、LCD显示、按键输入处理、继电器控制和水泵驱动等部分。单片机通过DHT11传感器读取温湿度数据，经过处理后显示在LCD1602显示屏上。同时，单片机不断检测按键输入，根据用户的设定调整湿度阈值和控制模式。在自动模式下，单片机会根据当前湿度和设定的湿度阈值自动控制继电器和水泵的开关；在手动模式下，用户可以通过按键直接控制水泵的开关。
五、实验与测试
为了验证本系统的可行性和稳定性，我们进行了多次实验测试。实验结果表明，系统能够准确采集并显示环境的温湿度数据，根据用户设定的湿度阈值自动控制水泵的开关，同时也支持手动控制模式。系统运行稳定可靠，满足了设计要求。
六、结论与展望
本文设计并实现了一种基于51单片机的智能浇花系统，具有温湿度采集、自动/手动控制水泵、阈值设定等功能。通过实验测试验证了系统的可行性和稳定性。未来可以进一步优化系统算法和提高硬件性能，以实现更精准的温湿度控制和更智能的浇水策略。此外，还可以考虑加入更多的传感器和执行器，以扩展系统的功能和应用场景。
由于代码相对较长，我会提供一个简化版的框架代码，你可以根据这个框架进一步开发和完善。这个代码是基于C语言的，适用于51单片机。
请注意，为了运行这段代码，你需要有DHT11温湿度传感器的驱动代码、LCD1602的驱动代码以及继电器的驱动代码。这些驱动代码通常需要根据你所使用的硬件和接线方式进行定制。
以下是一个基于51单片机的智能浇花系统的简化代码框架：
#include <reg52.h>
#include "DHT11.h" // 假设你有一个DHT11的驱动库
#include "LCD1602.h" // 假设你有一个LCD1602的驱动库
#include "Relay.h" // 假设你有一个控制继电器的库
// 假设按键连接到P1.0, P1.1, P1.2（设置键，加键，减键）
sbit SET_KEY = P1^0;
sbit UP_KEY = P1^1;
sbit DOWN_KEY = P1^2;
unsigned char humidity_threshold = 50; // 默认的湿度阈值
unsigned char mode = 0; // 0: 自动模式, 1: 手动模式
void delay(unsigned int time) {
// 简单的延时函数
unsigned int i, j;
for (i = 0; i < time; i++) {
for (j = 0; j < 123; j++) {
_nop_(); // 空操作，用于延时
}
}
}
void check_keys() {
// 检查按键并处理
if (SET_KEY == 0) {
delay(10); // 消抖
if (SET_KEY == 0) {
mode = !mode; // 切换模式
while (!SET_KEY); // 等待按键释放
}
}
if (mode == 1) {
if (UP_KEY == 0) {
delay(10); // 消抖
if (UP_KEY == 0) {
// 手动打开水泵代码（示例）
Relay_On(); // 假设Relay_On()是打开继电器的函数
while (!UP_KEY); // 等待按键释放
}
} else if (DOWN_KEY == 0) {
delay(10); // 消抖
if (DOWN_KEY == 0) {
// 手动关闭水泵代码（示例）
Relay_Off(); // 假设Relay_Off()是关闭继电器的函数
while (!DOWN_KEY); // 等待按键释放
}
}
} else {
if (UP_KEY == 0 || DOWN_KEY == 0) {
delay(10); // 消抖
if (UP_KEY == 0 && humidity_threshold < 100) {
humidity_threshold++; // 增加湿度阈值
while (!UP_KEY); // 等待按键释放
} else if (DOWN_KEY == 0 && humidity_threshold > 0) {
humidity_threshold--; // 减少湿度阈值
while (!DOWN_KEY); // 等待按键释放
}
}
}
}
void display_humidity(unsigned char humidity) {
// 在LCD1602上显示湿度值（示例）
char buffer[16];
sprintf(buffer, "Humidity: %02d%%", humidity);
LCD1602_String(buffer); // 假设LCD1602_String()是在LCD1602上显示字符串的函数
}
void main() {
unsigned char current_humidity;
// 初始化代码（示例）
DHT11_Init(); // 初始化DHT11传感器（假设的函数）
LCD1602_Init(); // 初始化LCD1602显示屏（假设的函数）
Relay_Init(); // 初始化继电器模块（假设的函数）
while (1) {
current_humidity = DHT11_Read_Humidity(); // 读取当前湿度值（假设的函数）
display_humidity(current_humidity); // 显示当前湿度值
if (mode == 0 && current_humidity < humidity_threshold) {
Relay_On(); // 如果当前湿度低于阈值且为自动模式，则打开水泵
} else if (mode == 0) {
Relay_Off(); // 如果当前湿度不低于阈值且为自动模式，则关闭水泵
}
check_keys(); // 检查按键输入并处理
delay(1000); // 延时一段时间再次检测，可根据需要调整延时时间以改变检测频率。
}
}注意： 这段代码是一个简化的框架，用于指导你如何组织你的程序。在实际应用中，你需要根据具体的硬件连接和库函数来调整和完善代码。特别是DHT11、LCD1602和继电器的初始化及操作函数，你需要根据你的硬件手册或库文档来实现。此外，按键处理、延时函数等也可能需要根据你的硬件特性进行调整。
为了提供一个更详细的模块化代码，我们可以将智能浇花系统的代码拆分为几个主要模块：主函数模块、DHT11传感器模块、LCD1602显示模块、继电器控制模块和按键处理模块。下面是对这些模块的详细展开：
主函数模块 (main.c)
#include <reg51.h>
#include "DHT11.h"
#include "LCD1602.h"
#include "Relay.h"
#include "Keypad.h"
void main() {
unsigned char current_humidity;
DHT11_Init();
LCD1602_Init();
Relay_Init();
Keypad_Init();
while (1) {
current_humidity = DHT11_Read_Humidity();
LCD1602_Display_Humidity(current_humidity);
if (Keypad_Is_Mode_Auto()) {
if (current_humidity < Keypad_Get_Humidity_Threshold()) {
Relay_On();
} else {
Relay_Off();
}
}
Keypad_Update();
delay(1000); // 延时函数，需要根据实际情况实现
}
}DHT11传感器模块 (DHT11.c 和 DHT11.h)
// DHT11.c
#include "DHT11.h"
// 实现DHT11的初始化和读取湿度的函数
void DHT11_Init() {
// 初始化代码...
}
unsigned char DHT11_Read_Humidity() {
// 读取湿度的代码...
return humidity_value; // 假设humidity_value是读取到的湿度值
}
// DHT11.h
#ifndef DHT11_H
#define DHT11_H
void DHT11_Init();
unsigned char DHT11_Read_Humidity();
#endif // DHT11_HLCD1602显示模块 (LCD1602.c 和 LCD1602.h)
// LCD1602.c
#include "LCD1602.h"
void LCD1602_Init() {
// 初始化代码...
}
void LCD1602_Display_Humidity(unsigned char humidity) {
char buffer[16];
sprintf(buffer, "Hum: %02d%%", humidity);
LCD1602_String(buffer);
}
// 其他LCD显示相关的函数...c
// LCD1602.h
#ifndef LCD1602_H
#define LCD1602_H
void LCD1602_Init();
void LCD1602_Display_Humidity(unsigned char humidity);
// 声明其他LCD显示相关的函数...
#endif // LCD1602_H继电器控制模块 (Relay.c 和 Relay.h)
// Relay.c
#include "Relay.h"
void Relay_Init() {
// 初始化代码...
}
void Relay_On() {
// 打开继电器的代码...
}
void Relay_Off() {
// 关闭继电器的代码...
}c
// Relay.h
#ifndef RELAY_H
#define RELAY_H
void Relay_Init();
void Relay_On();
void Relay_Off();
#endif // RELAY_H按键处理模块 (Keypad.c 和 Keypad.h)
// Keypad.c
#include "Keypad.h"
void Keypad_Init() {
// 初始化代码...
}
void Keypad_Update() {
// 检测按键状态并更新的代码...
}
bit Keypad_Is_Mode_Auto() {
// 返回当前是否为自动模式的代码...
}
unsigned char Keypad_Get_Humidity_Threshold() {
// 返回当前湿度阈值的代码...
}c
// Keypad.h
#ifndef KEYPAD_H
#define KEYPAD_H
void Keypad_Init();
void Keypad_Update();
bit Keypad_Is_Mode_Auto();
unsigned char Keypad_Get_Humidity_Threshold();
// 声明其他按键处理相关的函数...
#endif // KEYPAD_H请注意，这里的代码只是框架性质的，你需要根据具体的硬件和接线方式来填充每个函数的实现细节。例如，DHT11的初始化和读取、LCD1602的显示内容、继电器的控制以及按键的扫描和处理等都需要你根据实际情况进行编写。此外，delay函数也需要你根据单片机的时钟频率来实现适当的延时。
