基于51单片机的RFID射频IC刷卡门禁系统设计

基于51单片机的RFID射频IC刷卡门禁系统设计

摘要：

随着安全需求的日益增长，传统的门禁系统已逐渐无法满足现代社会的安全标准。本文深入探讨了基于51单片机的RFID射频IC刷卡门禁系统的设计与实现。该系统集成了矩阵键盘输入、12864液晶屏显示、继电器控制开锁、AT24C02存储密码以及RFID射频IC刷卡技术，为用户提供了一种安全、便捷的门禁解决方案。通过本系统的设计与应用，我们期望能为门禁系统的技术发展贡献一份力量。

一、引言

在当今社会，门禁系统的安全性和便捷性显得尤为重要。为了提升这两方面的性能，我们提出了一种创新的门禁设计方案。该方案以51单片机为核心，结合了RFID射频IC刷卡技术，旨在为用户提供一个既安全又方便的门禁系统。

二、系统设计方案

1. 硬件设计

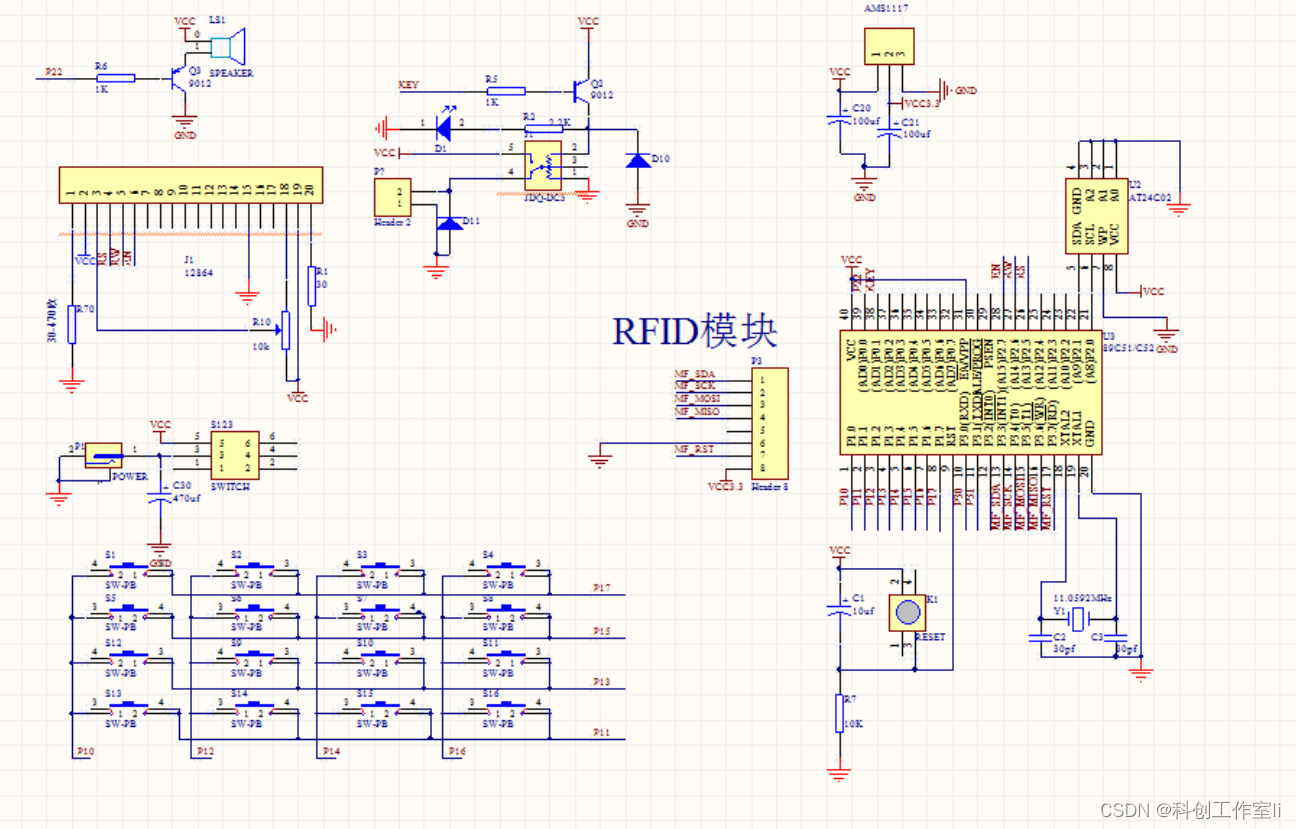

本系统以STC89C52/51单片机为核心，通过矩阵键盘实现6位密码的输入。为了直观地展示密码和相关信息，我们采用了12864液晶屏进行中文显示。为了保障密码的安全性，我们选择了AT24C02芯片进行密码的存储，这种芯片具有掉电保存功能，确保密码不会因断电而丢失。开锁功能则通过继电器实现，其常开常闭触点可以方便地连接电磁锁等外部负载。此外，我们还集成了RFID射频IC刷卡模块，为用户提供了另一种快速便捷的开锁方式。为了增强系统的安全性，我们特别加入了蜂鸣器报警模块，当密码连续输错3次时，蜂鸣器会发出警报，同时系统会暂时锁定，以防止恶意尝试。

2. 软件设计

在软件方面，我们采用了模块化的设计理念，将整个系统划分为密码输入与验证、RFID刷卡验证、继电器开锁控制和蜂鸣器报警控制等几个主要模块。这样的设计不仅提高了代码的可读性和可维护性，还使得系统更加灵活和可扩展。用户可以通过矩阵键盘输入密码进行验证，也可以通过RFID刷卡进行快速验证。如果验证成功，系统会控制继电器开锁；如果密码连续输错3次，则会触发蜂鸣器报警并锁定系统一段时间以增强安全性。

三、系统实现与测试

1. 硬件实现

在硬件实现阶段，我们根据设计方案精心选购了高质量的硬件模块，并进行了精细的电路设计和焊接工作。为了确保系统的稳定性和可靠性，我们对每一个硬件模块都进行了严格的测试和筛选，确保它们与单片机的连接正确无误且性能稳定。

2. 软件实现

在软件实现方面，我们采用了C语言进行编程开发。通过模块化的编程方式，我们实现了密码输入与验证、RFID刷卡验证、继电器开锁控制和蜂鸣器报警控制等核心功能。在编程过程中，我们特别注重了代码的可读性和可维护性，以便在未来的维护和升级过程中能够更加方便快捷地进行修改和扩展。

3. 系统测试与优化

在系统测试阶段，我们对整个系统进行了全面的功能测试和性能测试。测试结果表明，系统能够正常运行并实现了预期的功能需求。同时，我们还对系统的稳定性和安全性进行了深入的评估和分析。针对测试中发现的问题和不足之处，我们及时进行了优化和改进，以确保系统能够以最佳状态投入到实际应用中。

四、结论与展望

通过本文的设计与实现工作，我们成功地开发出了一种基于51单片机的RFID射频IC刷卡门禁系统。该系统不仅具有较高的安全性和便捷性，还能够满足现代门禁系统的多样化需求。在未来的工作中，我们将继续对系统进行优化和升级，考虑增加更多的先进功能如远程监控、指纹或人脸识别等生物技术识别手段以及与其他安防系统的联动等。同时，我们也将进一步优化系统软件算法和提高系统的响应速度和稳定性，以提供更加出色的用户体验和更高的安全保障。

#include <reg51.h>
#include <stdio.h>

// 假设使用了一些外部库或模块
#include "RFID.h"
#include "LCD12864.h"
#include "Keypad.h"
#include "EEPROM.h"
#include "Relay.h"
#include "Buzzer.h"

// 定义一些常量
#define PASSWORD_LENGTH 6
#define MAX_ATTEMPTS 3

// 全局变量
char password[PASSWORD_LENGTH + 1]; // +1 为了字符串结束符'\0'
char enteredPassword[PASSWORD_LENGTH + 1];
int attemptCount = 0;

接下来，你可以编写主函数和一些辅助函数。

void main() {
    // 初始化模块
    RFID_Init();
    LCD12864_Init();
    Keypad_Init();
    EEPROM_Init();
    Relay_Init();
    Buzzer_Init();

    // 从EEPROM中读取密码
    EEPROM_Read(password, PASSWORD_LENGTH);

    while (1) {
        // 检查是否有RFID卡刷卡
        if (RFID_CheckCard()) {
            char rfidCode[10]; // 假设RFID码长度为10
            RFID_ReadCard(rfidCode);
            if (CheckRFID(rfidCode)) {
                UnlockDoor();
            } else {
                Buzzer_Beep(); // 错误提示音
            }
        }

        // 检查是否有键盘输入
        char key = Keypad_GetKey();
        if (key != 0) { // 0 表示没有按键被按下
            HandleKeypadInput(key);
        }
    }
}

// 检查RFID卡是否有效
int CheckRFID(char *rfidCode) {
    // 在这里添加你的RFID验证逻辑，比如与预设的RFID码进行比较
    // 返回1表示有效，返回0表示无效
    return 1; // 示例代码，总是返回有效
}

// 处理键盘输入
void HandleKeypadInput(char key) {
    static int index = 0; // 当前输入的密码位置
    if (key == '#') { // 假设'#'是确认键
        if (index == PASSWORD_LENGTH) { // 密码输入完成，进行验证
            enteredPassword[index] = '\0'; // 添加字符串结束符
            if (strcmp(password, enteredPassword) == 0) {
                UnlockDoor(); // 密码正确，开锁
            } else {
                attemptCount++; // 密码错误，增加尝试次数
                if (attemptCount >= MAX_ATTEMPTS) {
                    Buzzer_Alarm(); // 达到最大尝试次数，发出警报并锁死一段时间
                    // 这里可以添加一个延时函数来模拟锁死时间
                } else {
                    Buzzer_Beep(); // 错误提示音
                }
            }
            index = 0; // 重置输入位置
            attemptCount = 0; // 重置尝试次数
        }
    } else if (key == '*') { // 假设'*'是退格键，用于删除上一个字符
        if (index > 0) {
            index--; // 回退一个位置
            LCD12864_ClearChar(index); // 清除LCD上的字符显示，这个函数需要你根据LCD库的实现来编写
        }
    } else { // 输入的是数字或字母等有效字符
        enteredPassword[index++] = key; // 保存输入的字符，并移动到下一个位置
        LCD12864_DisplayChar(key, index); // 在LCD上显示字符，这个函数需要你根据LCD库的实现来编写
    }
}

// 开锁函数，控制继电器开锁一段时间然后自动上锁
void UnlockDoor() {
    Relay_Activate(); // 激活继电器，开锁
    // 这里可以添加一个延时函数来模拟开锁时间，比如延时2秒后自动上锁
    Relay_Deactivate(); // 关闭继电器，上锁
}
