基于STM32+Wifi的厨房安全系统设计(全部资料)

基于STM32+Wifi的厨房安全系统设计

摘要

随着人们生活水平的提高,厨房安全越来越受到重视。本系统基于STM32F103C8T6单片机设计了一款厨房安全控制系统,通过集成温度、烟雾/甲烷/天然气、火焰等多种传感器,实时监测厨房环境状态。同时,系统配备Wifi模块和手机APP,实现远程接收环境数据和远程控制功能。当检测到异常时,系统能够自动采取相应调控措施,如风扇散热/散气、舵机关阀、水泵灭火等,确保厨房安全。

第一章 引言
  1. 选题背景

随着智能家居概念的普及,厨房安全系统作为家庭安全的重要组成部分,其智能化程度日益提高。传统的厨房安全系统往往功能单一,缺乏综合性和智能化程度,无法满足现代家庭对厨房安全的多样化需求。因此,设计一款集多种功能于一体的智能厨房安全系统具有重要的现实意义。

  1. 国内外研究现状

在国外,智能厨房安全系统已经得到了广泛的应用和发展。许多先进的厨房安全系统集成了多种传感器和智能控制模块,能够实时监测厨房环境状态,并采取相应的措施进行处理。在国内,随着物联网技术的快速发展,智能厨房安全系统也逐渐受到关注。然而,目前市场上的智能厨房安全系统大多功能单一,缺乏综合性和智能化程度。因此,研发一款集多种功能于一体的智能厨房安全系统具有重要的市场前景和应用价值。

  1. 研究目的与意义

本研究旨在设计一款基于STM32F103C8T6单片机的智能厨房安全系统,通过集成多种传感器和智能控制模块,实现厨房环境的实时监测和智能化管理。该系统不仅能够提高厨房的安全性,还能够为用户提供更加便捷、智能的使用体验。同时,该系统的研发也为相关领域的研究和应用提供了参考和借鉴。

第二章 系统总体设计
  1. 系统设计目标

本系统旨在设计一款集多种功能于一体的智能厨房安全系统,实现以下目标:

  • 实时监测厨房环境中的温度、烟雾/甲烷/天然气浓度以及明火(火灾)等状态。
  • 设置相应指标阈值,当检测到异常时自动报警并采取相应调控措施。
  • 配备Wifi模块和手机APP,实现远程接收环境数据和远程控制功能。
  1. 系统总体架构

本系统采用模块化设计思想,将系统分为传感器模块、控制模块、通信模块和显示模块等部分。传感器模块负责采集厨房环境数据;控制模块负责处理传感器数据并控制执行机构进行相应操作;通信模块负责将数据传输到手机端进行显示和控制;显示模块负责实时显示厨房环境状态和报警信息。

  1. 主要硬件选型

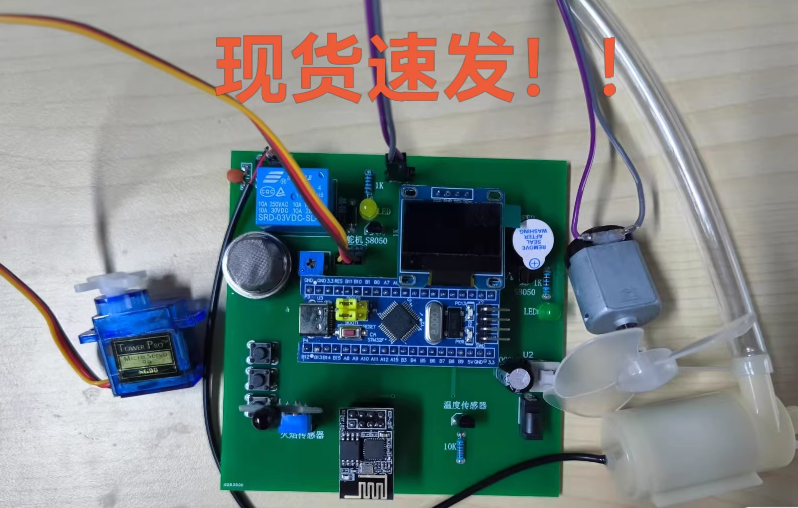

    • STM32F103C8T6单片机:作为系统的主控芯片,负责处理各种输入信号并控制各个模块的工作。
    • 温度传感器:采用DS18B20温度传感器,用于检测厨房环境温度。
    • 气体传感器:采用MQ-2烟雾传感器和MQ-4甲烷/天然气传感器,用于检测厨房环境中的烟雾和可燃气体浓度。
    • 火焰传感器:用于检测厨房中是否发生明火(火灾)。
    • 执行机构:包括舵机、风扇和水泵等,用于在检测到异常时采取相应调控措施。
    • Wifi模块:采用ESP8266无线Wifi模块,用于将数据实时传输到手机端进行显示和控制。
    • 显示模块:采用OLED液晶显示屏,用于实时显示厨房环境状态和报警信息。
第三章 系统硬件设计
  1. STM32F103C8T6单片机模块

STM32F103C8T6单片机是本系统的核心控制芯片,具有丰富的外设资源和强大的处理能力。在本系统中,单片机负责接收传感器采集的数据,进行数据处理和逻辑判断,并控制执行机构进行相应操作。同时,单片机还负责通过Wifi模块将数据传输到手机端进行显示和控制。

  1. 传感器模块

    • 温度传感器(DS18B20):DS18B20温度传感器采用单总线通信协议,具有高精度、低功耗、易于集成等优点。在本系统中,DS18B20温度传感器用于检测厨房环境温度,并将温度数据传输给单片机进行处理。
    • 气体传感器(MQ-2和MQ-4):MQ-2烟雾传感器和MQ-4甲烷/天然气传感器均采用模拟输出方式,通过ADC接口与单片机相连。在本系统中,这两个传感器分别用于检测厨房环境中的烟雾和可燃气体浓度,并将浓度数据传输给单片机进行处理。
    • 火焰传感器:火焰传感器采用数字输出方式,通过GPIO接口与单片机相连。在本系统中,火焰传感器用于检测厨房中是否发生明火(火灾),并将检测结果传输给单片机进行处理。
  2. 执行机构模块

    • 舵机:舵机通过PWM信号进行控制,用于在检测到可燃气体浓度超标或明火时强制关闭燃气阀门。在本系统中,舵机与单片机的PWM输出引脚相连,通过控制PWM信号的占空比来实现舵机的旋转角度控制。
    • 风扇:风扇通过继电器控制其开关状态,用于在检测到烟雾或可燃气体浓度超标时进行散热或散气操作。在本系统中,风扇与单片机的GPIO输出引脚相连,通过控制GPIO引脚的电平状态来实现风扇的开关控制。
    • 水泵:水泵同样通过继电器控制其开关状态,用于在检测到明火时进行灭火操作。在本系统中,水泵与单片机的GPIO输出引脚相连,通过控制GPIO引脚的电平状态来实现水泵的开关控制。
  3. 通信模块

ESP8266无线Wifi模块负责将单片机采集的数据实时传输到手机端进行显示和控制。在本系统中,ESP8266模块通过串口与单片机相连,通过发送AT指令来实现与单片机的通信和数据传输。

  1. 显示模块

OLED液晶显示屏用于实时显示厨房环境状态和报警信息。在本系统中,OLED显示屏通过I2C接口与单片机相连,通过单片机发送显示指令来实现屏幕内容的更新和显示。

第四章 系统软件设计
void ADC_Init() {
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);
    ADC_InitTypeDef ADC_InitStructure;
    ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;
    ADC_InitStructure.ADC_ScanConvMode = DISABLE;
    ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;
    ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;
    ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;
    ADC_InitStructure.ADC_NbrOfChannel = 1;
    ADC_Init(ADC1, &ADC_InitStructure);
    ADC_Cmd(ADC1, ENABLE);
}

uint16_t ADC_Read(uint8_t channel) {
    ADC_RegularChannelConfig(ADC1, channel, 1, ADC_SampleTime_55Cycles5);
    ADC_SoftwareStartConvCmd(ADC1, ENABLE);
    while (ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET);
    return ADC_GetConversionValue(ADC1);
}


  1. 系统初始化

在系统上电后,首先需要进行系统初始化操作。这包括单片机的初始化、传感器的初始化、执行机构的初始化、通信模块的初始化和显示模块的初始化等。通过初始化操作,确保各个模块能够正常工作并准备好接收和处理数据。

  1. 数据采集与处理

单片机通过轮询方式采集各个传感器的数据,包括温度、烟雾浓度、可燃气体浓度和火焰状态等。采集到的数据经过滤波和去噪处理后,与预设的阈值进行比较判断。如果检测到异常数据(如温度超标、烟雾浓度超标、可燃气体浓度超标或检测到明火等),则触发相应的报警和处理机制。

  1. 报警与处理机制

当检测到异常数据时,系统首先通过OLED显示屏显示报警信息,并通过蜂鸣器发出声音报警。同时,根据异常数据的类型采取相应的调控措施:

  • 如果检测到温度超标或烟雾浓度超标,则控制风扇开启进行散热或散气操作。
  • 如果检测到可燃气体浓度超标或检测到明火,则控制舵机旋转强制关闭燃气阀门,并控制水泵开启进行灭火操作。
  1. 通信协议设计

为了实现单片机与手机端之间的通信和数据传输,需要设计一种通信协议。在本系统中,采用简单的文本协议进行通信。单片机将采集到的数据按照预设的格式进行打包,并通过ESP8266模块发送到手机端。手机端接收到数据后,按照相同的格式进行解析和显示。

  1. 手机APP设计

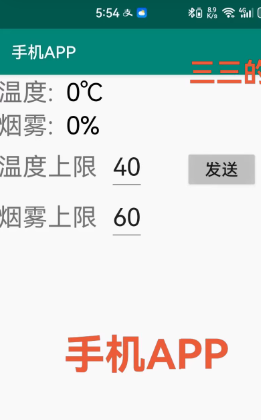

手机APP是本系统的重要组成部分,负责接收单片机传输的数据并进行显示和控制。APP界面设计简洁直观,用户可以方便地查看厨房环境状态、设置阈值参数和远程控制执行机构等操作。同时,APP还具备历史数据查询和报警记录查看等功能,方便用户对厨房安全状况进行全面了解和管理。

第五章 系统测试与分析
  1. 硬件连接测试

在系统开发过程中,首先需要进行硬件连接测试。通过检查各个模块之间的连接是否正确、稳固,确保硬件系统能够正常工作。同时,还需要对每个模块进行单独测试,验证其功能和性能是否满足设计要求。

  1. 软件功能测试

在硬件连接测试通过后,接下来进行软件功能测试。通过编写测试脚本和模拟各种异常情况,验证系统的数据采集、处理、报警和调控措施等功能是否正常工作。同时,还需要测试手机APP的功能和性能,确保其能够正确接收和显示数据,并实现远程控制功能。

  1. 系统性能测试

在软件功能测试通过后,进行系统性能测试。通过长时间运行系统和模拟各种极端情况,验证系统的稳定性和可靠性。同时,还需要对系统的功耗、响应时间和通信距离等性能指标进行测试和分析,确保系统能够满足实际应用需求。

  1. 测试结果分析

通过对系统测试数据的分析和总结,得出以下结论:

  • 系统硬件连接正确、稳固,各个模块功能正常。
  • 系统软件功能完善,能够正确采集、处理数据和触发报警及调控措施。
  • 手机APP界面简洁直观,功能完善,能够正确接收和显示数据并实现远程控制功能。
  • 系统性能稳定可靠,功耗低、响应时间短、通信距离远,满足实际应用需求。
第六章 结论与展望
  1. 结论

本研究成功设计了一款基于STM32F103C8T6单片机的智能厨房安全系统。通过集成多种传感器和智能控制模块,实现了厨房环境的实时监测和智能化管理。系统能够自动检测异常数据并触发报警及调控措施,同时配备Wifi模块和手机APP实现远程接收环境数据和远程控制功能。经过系统测试和分析验证,该系统功能完善、性能稳定可靠,具有较高的实用价值和市场前景。

  1. 展望

未来,本系统可以在以下几个方面进行进一步优化和改进:

  • 增加更多传感器:如增加湿度传感器、红外传感器等,以更全面地监测厨房环境状态。
  • 优化算法和逻辑:通过优化数据处理算法和逻辑判断机制,提高系统的准确性和响应速度。
  • 增强用户体验:通过优化手机APP界面和功能设计,提高用户体验和满意度。
  • 拓展应用场景:将本系统拓展到其他领域如工业安全、公共场所安全等,实现更广泛的应用价值。

通过不断优化和改进,本系统将为智能家居领域的发展做出更大的贡献。
