基于STM32单片机的智能水杯系统设计
摘要：本文设计了一种基于STM32F103C8T6单片机的智能水杯系统，集成了DS18B20温度传感器、ATGM336H GPS模块、ESP8266 WiFi模块、继电器控制加热模块、蜂鸣器模块、独立按键模块以及0.96寸OLED显示屏模块。系统能够实时监测水杯水温，并通过OLED和APP显示；利用GPS模块获取水杯位置信息，同样在OLED和APP上展示；支持自动和手动两种加热模式，可通过按键和APP控制加热及设置水温阈值。该系统在提高水杯智能化水平、满足用户个性化需求方面具有显著优势。
关键词：STM32F103C8T6；智能水杯；DS18B20；GPS定位；ESP8266 WiFi；自动加热
一、引言
随着科技的不断发展，智能家居产品逐渐融入人们的日常生活。智能水杯作为一种便捷、健康的饮水工具，受到了越来越多消费者的青睐。本文设计了一种基于STM32F103C8T6单片机的智能水杯系统，该系统集成了多种模块，实现了水温监测、GPS定位、远程控制等功能，旨在为用户提供更加智能、便捷的饮水体验。
二、系统总体设计
（一）系统功能需求
- 水温监测与显示：通过DS18B20温度传感器实时监测水杯内的水温，并将水温信息显示在0.96寸OLED显示屏上，同时通过ESP8266 WiFi模块将水温数据发送至手机APP，实现远程监测。
- GPS定位与显示：利用ATGM336H GPS模块获取水杯的地理位置信息（经纬度），并将该信息显示在OLED显示屏和手机APP上，方便用户追踪水杯位置。
- 自动加热功能：在自动模式下，当水温低于预设阈值时，系统自动开启加热片进行加热，确保水温保持在适宜范围。
- 手动控制功能：在手动模式下，用户可以通过独立按键或手机APP手动开启加热片，以及设置水温阈值，满足个性化需求。
- 报警提示功能：当水温过高或过低时，蜂鸣器发出报警声，提醒用户注意。

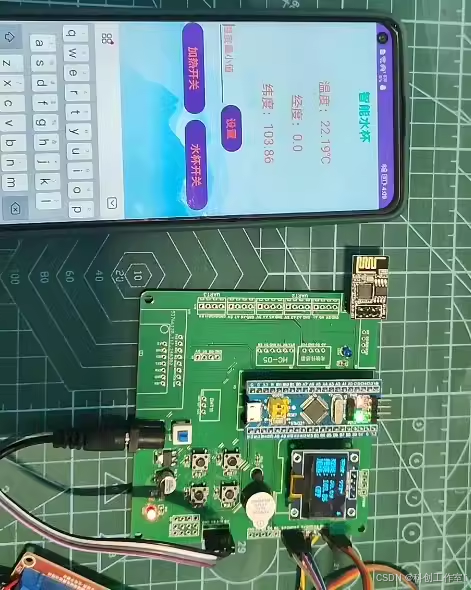

（二）系统硬件组成
系统硬件主要由STM32F103C8T6单片机、DS18B20温度传感器、ATGM336H GPS模块、ESP8266 WiFi模块、继电器控制加热模块、蜂鸣器模块、独立按键模块、0.96寸OLED显示屏模块以及舵机模块（可选，用于控制杯盖开关）等组成。
三、系统硬件设计
（一）STM32F103C8T6单片机
STM32F103C8T6是一款基于ARM Cortex-M3内核的32位微控制器，具有高性能、低功耗、丰富的外设接口等优点。在本系统中，它作为核心控制器，负责处理各种传感器数据、控制加热模块、与WiFi模块通信以及驱动OLED显示屏等任务。
（二）DS18B20温度传感器模块
DS18B20是一款数字温度传感器，具有体积小、精度高、抗干扰能力强等特点。它通过单总线接口与STM32单片机通信，能够实时监测水杯内的水温。在硬件连接上，将DS18B20的数据引脚连接到STM32的GPIO口上，并通过软件实现数据的读写操作。
（三）ATGM336H GPS模块
ATGM336H是一款高性能的GPS定位模块，支持NMEA-0183协议输出。它通过串口与STM32单片机通信，能够实时获取水杯的地理位置信息。在硬件连接上，将GPS模块的TXD和RXD引脚分别连接到STM32的RXD和TXD引脚上，并通过软件解析NMEA-0183协议数据，提取经纬度信息。
（四）ESP8266 WiFi模块
ESP8266是一款低功耗、高性能的WiFi模块，支持TCP/IP协议栈。它通过串口与STM32单片机通信，实现与手机APP的无线通信。在硬件连接上，将ESP8266的TXD和RXD引脚分别连接到STM32的RXD和TXD引脚上，并通过AT指令集配置WiFi模块的工作模式、连接WiFi网络以及发送和接收数据。
（五）继电器控制加热模块
继电器是一种常用的电子控制器件，具有小电流控制大电流的能力。在本系统中，继电器用于控制加热片的通断。当STM32单片机检测到水温低于预设阈值时，输出控制信号使继电器吸合，从而接通加热片的电源，实现加热功能。在硬件连接上，将继电器的控制引脚连接到STM32的GPIO口上，将加热片的电源引脚连接到继电器的输出端。
（六）蜂鸣器模块
蜂鸣器是一种常用的声音提示器件。在本系统中，当水温过高或过低时，蜂鸣器发出报警声提醒用户。在硬件连接上，将蜂鸣器的正极连接到STM32的GPIO口上，负极接地。通过控制GPIO口的电平变化来控制蜂鸣器的发声。
（七）独立按键模块
独立按键用于实现手动控制功能。在本系统中，设置了多个独立按键，分别用于开启/关闭加热片、设置水温阈值等操作。在硬件连接上，将按键的一端连接到STM32的GPIO口上，另一端接地。通过检测GPIO口的电平变化来判断按键是否按下。
（八）0.96寸OLED显示屏模块
0.96寸OLED显示屏具有分辨率高、功耗低、显示效果好等优点。在本系统中，它用于显示水温、经纬度信息以及系统状态等。在硬件连接上，采用I2C接口将OLED显示屏与STM32单片机连接。通过I2C通信协议实现数据的传输和显示控制。
（九）舵机模块（可选）
舵机是一种常用的角度控制器件。在本系统中，舵机可用于控制杯盖的开关。通过PWM信号控制舵机的转动角度，从而实现杯盖的自动开启和关闭。在硬件连接上，将舵机的信号线连接到STM32的PWM输出引脚上，电源线和地线分别连接到电源和地。
四、系统软件设计
（一）系统初始化
系统上电后，首先进行初始化操作。包括STM32单片机的时钟系统初始化、GPIO口初始化、串口初始化、I2C初始化、定时器初始化等。同时，还需要对DS18B20温度传感器、ATGM336H GPS模块、ESP8266 WiFi模块等外设进行初始化配置。
（二）数据采集与处理
- 水温数据采集
- 通过DS18B20温度传感器采集水杯内的水温数据。按照DS18B20的通信协议发送指令并读取数据。对采集到的数据进行滤波处理，提高数据的稳定性。
- GPS数据采集
- 通过ATGM336H GPS模块采集水杯的地理位置信息。解析NMEA-0183协议数据，提取经纬度信息。对采集到的数据进行校验和处理，确保数据的准确性。
（三）数据显示与通信
- OLED显示
- 将处理后的水温数据和经纬度信息显示在0.96寸OLED显示屏上。通过I2C通信协议向OLED显示屏发送显示指令和数据。
- APP通信
- 通过ESP8266 WiFi模块将水温数据和经纬度信息发送至手机APP。按照约定的通信协议格式封装数据，并通过串口发送给ESP8266模块。ESP8266模块将数据通过WiFi网络发送至手机APP。
（四）加热控制逻辑
- 自动加热模式
- 在自动模式下，系统不断监测水温数据。当水温低于预设阈值时，输出控制信号使继电器吸合，从而接通加热片的电源。加热片开始加热，水温逐渐升高。当水温达到预设阈值时，停止加热。
- 手动加热模式
- 在手动模式下，用户可以通过独立按键或手机APP手动开启加热片。当按下加热按键或发送加热指令时，系统输出控制信号使继电器吸合，从而接通加热片的电源。加热片开始加热，直到用户手动停止加热或水温达到预设阈值。
（五）报警提示逻辑
当水温过高或过低时，系统触发报警提示逻辑。输出控制信号使蜂鸣器发声，提醒用户注意。同时，可以在OLED显示屏上显示报警信息，并通过手机APP发送报警通知。
（六）按键处理逻辑
当用户按下独立按键时，系统检测按键状态并进入相应的处理程序。根据按键的功能设置不同的处理逻辑，如开启/关闭加热片、设置水温阈值等。
（七）主程序流程
主程序流程如下：
- 系统初始化。
- 进入循环检测状态，不断采集水温数据和GPS数据。
- 对采集到的数据进行处理并显示在OLED显示屏和手机APP上。
- 根据加热控制逻辑和报警提示逻辑进行相应的操作。
- 检测按键状态并处理按键事件。
- 不断循环执行上述步骤。
五、系统测试与优化
（一）系统测试
在系统测试阶段，需要对系统的各项功能进行逐一测试，确保系统能够正常工作。
- 水温监测与显示测试
- 将水杯置于不同温度环境下，测试系统是否能够准确采集水温数据并显示在OLED显示屏和手机APP上。
- GPS定位与显示测试
- 在室外环境下测试系统是否能够准确获取水杯的地理位置信息并显示在OLED显示屏和手机APP上。
- 加热功能测试
- 在自动模式和手动模式下测试系统是否能够正常控制加热片的通断，以及水温是否能够稳定在预设范围内。
- 报警提示测试
- 测试当水温过高或过低时，系统是否能够触发报警提示逻辑，使蜂鸣器发声并在OLED显示屏和手机APP上显示报警信息。
- 按键功能测试
- 测试独立按键是否能够正常工作，以及按键事件是否能够被正确处理。
（二）系统优化
在系统测试的基础上，对系统进行优化和改进。
- 提高数据采集精度
- 对DS18B20温度传感器和ATGM336H GPS模块进行进一步的校准和优化，提高数据采集的精度和稳定性。
- 优化加热控制算法
- 根据实际测试情况调整加热控制算法，确保水温能够稳定在预设范围内，并减少温度波动。
- 降低功耗
- 采用低功耗的芯片和模块，优化程序代码，降低系统的功耗，延长电池续航时间。
- 增强用户体验
- 对OLED显示屏的显示界面进行优化，提高用户交互的便捷性和友好性。增加手机APP的功能和界面设计，提高用户体验。
六、结论与展望
（一）结论
本文设计了一种基于STM32F103C8T6单片机的智能水杯系统，该系统集成了多种模块，实现了水温监测、GPS定位、远程控制等功能。通过系统测试和优化，系统性能稳定可靠，能够满足用户的实际需求。该系统在提高水杯智能化水平、满足用户个性化需求方面具有显著优势。
（二）展望
未来，本系统可进一步扩展和完善。例如，可以增加更多的传感器类型，如水质传感器、流量传感器等，以进一步提高系统的监测能力。同时，可以将系统与智能家居系统进行集成，实现更智能化的家居生活体验。此外，还可以考虑增加语音控制功能，提高用户的操作便捷性。随着物联网技术的不断发展，智能水杯系统将在未来发挥更加重要的作用。
