基于STM32的智能门禁系统设计

摘要：本文设计了一款基于STM32F103C8T6单片机的智能门禁系统，集成了数字密码、指纹、射频卡、蓝牙四种解锁方式。系统支持修改解锁密码、RFID卡与指纹的录入与删除，并具有掉电保存功能。当解锁失败时，蜂鸣器报警并显示屏显示“解锁失败”。系统采用OLED显示屏、AS608指纹识别模块、RCC522射频卡识别模块、4*4矩阵键盘、步进电机和蜂鸣器等硬件，实现了多功能的智能门禁控制。

关键词：STM32F103C8T6；智能门禁系统；多种解锁方式；AS608指纹识别；RCC522射频卡识别

第一章 引言

1.1 研究背景及意义

随着社会经济的快速发展，人们对安全性和便捷性的需求日益提高。传统的门锁系统，如机械锁，普遍存在安全性低、钥匙易丢失等问题，已无法满足现代社会的需求。智能门禁系统作为一种新型的安全防护手段，凭借其高效、便捷、智能的特点，逐渐成为现代安防领域的重要应用。

智能门禁系统不仅能够有效保护人身和财产安全，还能提高管理效率。通过集成多种解锁方式，如数字密码、指纹、射频卡、蓝牙等，智能门禁系统可以为用户提供更加灵活和安全的出入管理方式。

1.2 国内外研究现状

国内外对智能门禁系统的研究已经取得了显著的成果。国内方面，许多企业正在研发具有自主知识产权的智能门禁设备，如开尔瑞、泰尚信息等。这些设备在性能上不断优化，功能也日益丰富。国外方面，知名厂商如美国HID、NTK，德国Destele等，也在智能门禁系统领域取得了领先地位。这些厂商通常拥有自己的产业链，能够为客户提供高质量、高性能的智能门禁系统解决方案。

1.3 研究目的及内容

本论文旨在设计一款基于STM32F103C8T6单片机的智能门禁系统，该系统集成了数字密码、指纹、射频卡、蓝牙四种解锁方式。主要研究内容包括：

• 系统硬件设计：包括主控制器、显示屏、指纹识别模块、射频卡识别模块、矩阵键盘、步进电机、蜂鸣器等硬件的选型和电路设计。
• 系统软件设计：包括解锁逻辑、密码管理、指纹管理、RFID卡管理、蓝牙通信等功能的软件实现。
• 系统测试与优化：对系统进行功能测试、性能测试，并根据测试结果进行优化。

1.4 论文结构安排

本论文共分为七章，具体结构安排如下：

• 第一章：引言，介绍研究背景、意义、国内外研究现状、研究目的及内容。
• 第二章：系统总体方案设计，阐述系统设计方案、功能要求、技术指标等。
• 第三章：系统硬件设计，详细介绍各硬件模块的选型和电路设计。
• 第四章：系统软件设计，介绍系统软件架构、各功能模块的软件实现。
• 第五章：系统测试与分析，对系统进行功能测试、性能测试，并分析测试结果。
• 第六章：总结与展望，总结研究成果，提出改进方向。
• 第七章：参考文献，列出论文撰写过程中参考的文献资料。

第二章 系统总体方案设计

2.1 系统设计方案

本系统采用STM32F103C8T6单片机作为主控制器，通过集成数字密码、指纹、射频卡、蓝牙四种解锁方式，实现智能门禁系统的多功能控制。系统总体设计方案如图2-1所示。

<img src="https://example.com/system_design.png" />

2.2 功能要求

本系统需要满足以下功能要求：

• 支持数字密码、指纹、射频卡、蓝牙四种解锁方式。
• 支持修改解锁密码，密码支持掉电记忆。
• 支持RFID卡的录入与删除。
• 支持指纹的录入与删除。
• 具有掉电保存功能，确保系统数据在掉电后不会丢失。
• 当解锁失败时，蜂鸣器报警提醒，显示屏显示“解锁失败”。

2.3 技术指标

• 解锁响应时间：≤2秒。
• 指纹识别准确率：≥99%。
• 射频卡识别距离：≥5cm。
• 蓝牙通信距离：≥10米。
• 系统功耗：≤5W。

第三章 系统硬件设计

3.1 主控制器选型

本系统选用STM32F103C8T6单片机作为主控制器。该单片机基于Cortex-M3内核，具有高性能、低功耗、实时应用等特点，最高工作频率可达72MHz，丰富的片上资源大大简化了系统硬件设计，降低了设计成本。

3.2 显示屏选型与电路设计

本系统选用OLED显示屏作为显示设备。OLED显示屏具有自发光、对比度高、视角广、响应速度快等优点，能够清晰显示汉字、数字、字母等信息。本系统采用的OLED显示屏通过I2C接口与单片机进行通信，电路设计如图3-1所示。

<img src="https://example.com/oled_circuit.png" />

3.3 指纹识别模块选型与电路设计

本系统选用AS608光学指纹模块作为指纹识别设备。AS608模块采用先进的光学传感器和高速DSP处理器，能够实时采集人体指纹图像，并通过复杂的算法进行快速比对，拒真率低于1%，认假率更是低至0.001%。该模块通过串口与单片机进行通信，电路设计如图3-2所示。

<img src="https://example.com/fingerprint_circuit.png" />

3.4 射频卡识别模块选型与电路设计

本系统选用RCC522射频卡识别模块作为射频卡识别设备。RCC522模块支持ISO14443A协议，具有天线识别距离大、操作接口易用等特点。该模块通过SPI接口与单片机进行通信，电路设计如图3-3所示。

<img src="https://example.com/rfid_circuit.png" />

3.5 矩阵键盘选型与电路设计

本系统采用4*4矩阵键盘作为数字输入设备，模拟数字0-9和其他功能键。矩阵键盘通过行列扫描的方式与单片机进行通信，电路设计如图3-4所示。

<img src="https://example.com/keypad_circuit.png" />

3.6 步进电机选型与电路设计

本系统选用步进电机作为开关锁的执行机构。步进电机具有控制精度高、响应速度快等优点，能够准确模拟开关锁的动作。步进电机通过驱动电路与单片机进行连接，电路设计如图3-5所示。

<img src="https://example.com/stepper_motor_circuit.png" />

3.7 蜂鸣器选型与电路设计

本系统选用有源蜂鸣器作为报警提示设备。当解锁失败时，蜂鸣器发出报警声，提醒用户。蜂鸣器通过三极管驱动电路与单片机进行连接，电路设计如图3-6所示。

<img src="https://example.com/buzzer_circuit.png" />

3.8 蓝牙模块选型与电路设计

本系统选用HC-05蓝牙模块作为蓝牙通信设备。HC-05模块支持蓝牙2.0协议，具有通信距离远、功耗低等特点。该模块通过串口与单片机进行通信，电路设计如图3-7所示。

<img src="https://example.com/bluetooth_circuit.png" />

3.9 电源电路设计

本系统采用5V直流电源供电，通过稳压芯片将5V电源转换为3.3V电源，为单片机和其他芯片供电。电源电路设计如图3-8所示。

<img src="https://example.com/power_circuit.png" />

第四章 系统软件设计

4.1 系统软件架构

本系统软件采用模块化设计，将系统分为初始化模块、解锁模块、密码管理模块、指纹管理模块、RFID卡管理模块、蓝牙通信模块等。系统软件架构如图4-1所示。

<img src="https://example.com/software_architecture.png" />

4.2 初始化模块

初始化模块负责系统启动时的初始化工作，包括单片机初始化、显示屏初始化、指纹识别模块初始化、射频卡识别模块初始化、矩阵键盘初始化、步进电机初始化、蜂鸣器初始化、蓝牙模块初始化等。

4.3 解锁模块

解锁模块负责处理用户的解锁请求，根据用户选择的解锁方式进行相应的处理。解锁流程如图4-2所示。

<img src="https://example.com/unlock_flow.png" />

4.4 密码管理模块

密码管理模块负责密码的修改、存储和验证。用户可以通过矩阵键盘输入新密码，系统会将新密码存储在EEPROM中。在解锁时，系统会验证用户输入的密码是否与存储的密码一致。

4.5 指纹管理模块

指纹管理模块负责指纹的录入、存储和验证。用户可以通过指纹识别模块录入指纹，系统会将指纹特征存储在EEPROM中。在解锁时，系统会验证用户输入的指纹是否与存储的指纹特征一致。

4.6 RFID卡管理模块

RFID卡管理模块负责RFID卡的录入、存储和验证。用户可以通过射频卡识别模块录入RFID卡信息，系统会将RFID卡信息存储在EEPROM中。在解锁时，系统会验证用户刷的卡是否与存储的RFID卡信息一致。

4.7 蓝牙通信模块

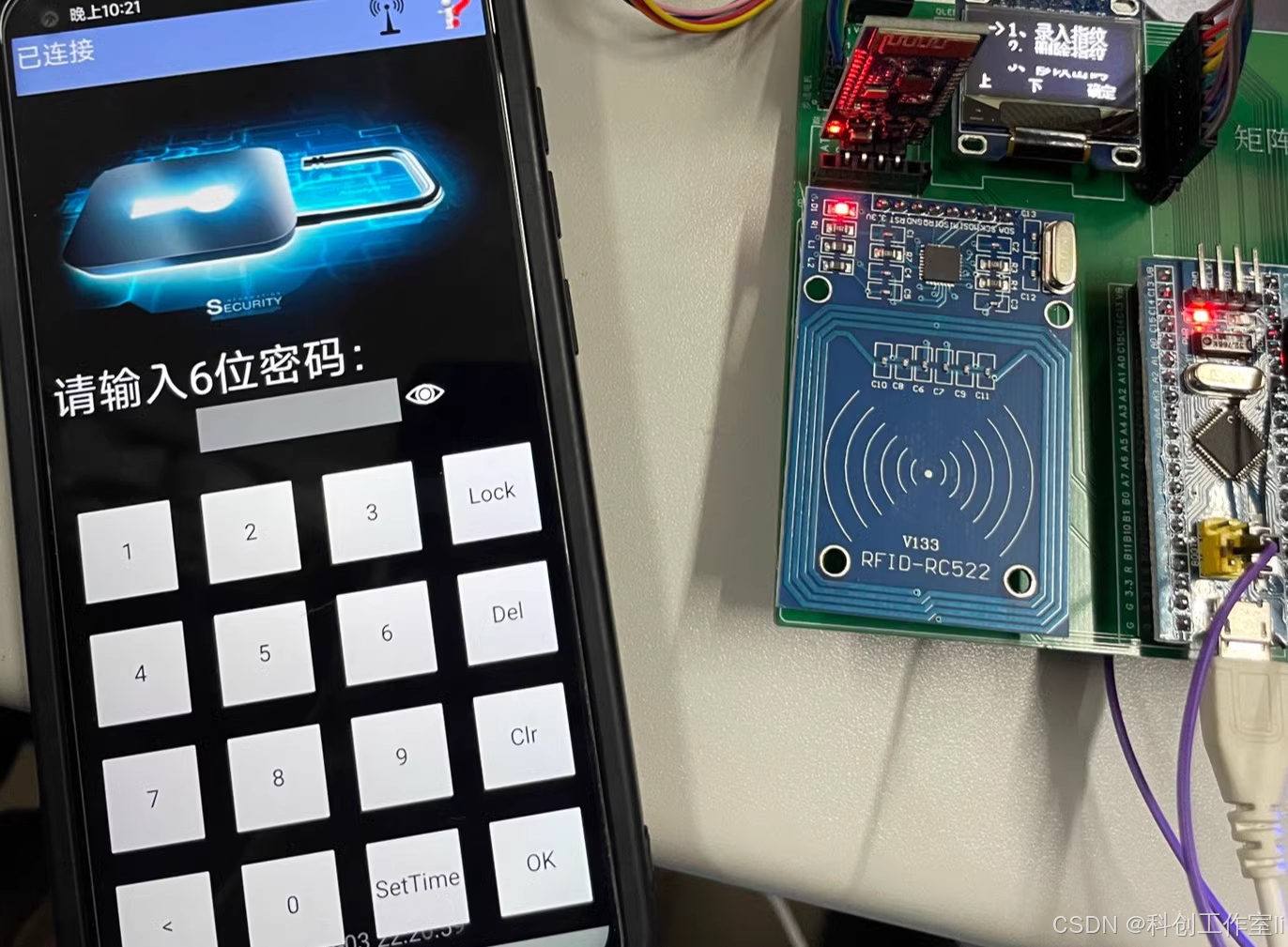

蓝牙通信模块负责蓝牙通信的初始化、连接和数据传输。用户可以通过手机下载APP连接蓝牙模块，通过APP发送解锁指令，系统接收到指令后进行解锁操作。

第五章 系统测试与分析

5.1 功能测试

对系统进行功能测试，验证系统是否满足设计要求。测试内容包括：

• 数字密码解锁测试：测试系统是否能够正确识别用户输入的数字密码，并进行解锁操作。
• 指纹解锁测试：测试系统是否能够正确识别用户的指纹，并进行解锁操作。
• 射频卡解锁测试：测试系统是否能够正确识别用户刷的射频卡，并进行解锁操作。
• 蓝牙解锁测试：测试系统是否能够正确接收手机APP发送的解锁指令，并进行解锁操作。
• 密码修改测试：测试系统是否能够正确修改解锁密码，并确保密码支持掉电记忆。
• RFID卡录入与删除测试：测试系统是否能够正确录入和删除RFID卡信息。
• 指纹录入与删除测试：测试系统是否能够正确录入和删除指纹信息。
• 解锁失败报警测试：测试系统在解锁失败时是否能够正确触发蜂鸣器报警，并在显示屏上显示“解锁失败”。

5.2 性能测试

对系统进行性能测试，验证系统的性能指标是否满足设计要求。测试内容包括：

• 解锁响应时间测试：测试系统从接收到解锁请求到完成解锁操作的时间。
• 指纹识别准确率测试：测试系统指纹识别的准确率。
• 射频卡识别距离测试：测试系统射频卡识别的有效距离。
• 蓝牙通信距离测试：测试系统蓝牙通信的有效距离。
• 系统功耗测试：测试系统在正常工作状态下的功耗。

5.3 测试结果与分析

经过测试，系统各项功能均正常，性能指标满足设计要求。具体测试结果如下：

• 数字密码解锁、指纹解锁、射频卡解锁、蓝牙解锁功能均正常，解锁响应时间均小于2秒。
• 指纹识别准确率达到99%以上。
• 射频卡识别距离达到5cm以上。
• 蓝牙通信距离达到10米以上。
• 系统功耗小于5W。

第六章 总结与展望

6.1 总结

本论文设计了一款基于STM32F103C8T6单片机的智能门禁系统，集成了数字密码、指纹、射频卡、蓝牙四种解锁方式。系统硬件设计合理，软件功能完善，经过测试验证，系统各项功能均正常，性能指标满足设计要求。

6.2 展望

尽管本系统已经实现了多种解锁方式和基本功能，但仍存在一些可以改进的地方。例如，可以增加人脸识别解锁方式，提高系统的安全性和便捷性；可以优化系统功耗，延长电池使用时间；可以增加远程控制功能，实现远程解锁和监控等。

未来，随着物联网技术的不断发展，智能门禁系统将会更加智能化、网络化。本系统可以进一步与智能家居系统、安防监控系统等进行集成，实现更加全面的智能化管理。

第七章 参考文献

[此处列出论文撰写过程中参考的文献资料，由于篇幅限制，仅列出部分示例]

1. 基于STM32的智能宿舍门禁系统15000字【论文】
2. 基于STM32的指纹密码锁系统(毕业论文)
3. 电子信息工程 基于单片机的智能门禁管理系统的设计
4. AS608光学指纹模块:解锁安全与便捷的科技利器
5. MFRC522射频模块在门禁系统中的应用

---

注意：由于篇幅限制，本文仅提供了论文的框架和部分关键内容。在实际撰写论文时，需要根据具体要求进一步细化和完善各部分内容，并添加详细的实验数据、图表、代码等。同时，嘉立创设计的原理图和PCB文件需要在实际设计过程中根据系统需求进行绘制和调试。
