基于 STM32 的智能加湿器设计

摘要：本文设计了一款基于 STM32 单片机的智能加湿器。该系统利用 DHT11 传感器采集环境温湿度数据，通过 LCD1602 液晶显示屏实时显示温度、湿度、工作模式及湿度下限等信息。系统具备自动和手动两种工作模式，在自动模式下，当环境湿度低于设定下限时，继电器闭合开启加湿功能，并伴有声光提醒；湿度高于设定下限时停止加湿。手动模式下，可通过按键直接控制加湿器的开启和关闭。经测试，该智能加湿器功能完善，性能稳定，具有一定的实用价值。

关键词：STM32 单片机；智能加湿器；DHT11 传感器；LCD1602 显示屏

一、引言

（一）研究背景与意义

随着人们生活水平的提高，对室内环境舒适度的要求也越来越高。空气湿度是影响室内环境舒适度的重要因素之一，适宜的湿度不仅能让人感觉舒适，还有助于保护家具、电器等物品。传统的加湿器功能单一，无法根据环境湿度自动调节加湿量，使用不够便捷。因此，设计一款智能加湿器具有重要的现实意义。智能加湿器可以根据环境湿度自动调节加湿功能，提高使用的便捷性和舒适性，满足人们对高品质生活的需求。

（二）国内外研究现状

国外在智能加湿器领域的研究起步较早，技术相对成熟。一些知名品牌已经推出了具有多种功能的智能加湿器产品，如具备湿度自动调节、远程控制、空气净化等功能。这些产品在设计上注重用户体验，采用了先进的传感器技术和控制算法，能够实现精准的湿度控制。

国内在智能加湿器领域的研究也在不断发展。近年来，国内一些企业加大了对智能加湿器的研发投入，推出了一些具有自主知识产权的产品。然而，与国外产品相比，国内产品在功能和性能上仍存在一定差距，需要进一步提高。

（三）论文研究内容

本文旨在设计一款基于 STM32 单片机的智能加湿器。该系统以 STM32 单片机为核心控制器，通过 DHT11 传感器采集环境温湿度数据，利用 LCD1602 液晶显示屏实时显示相关信息。系统具备自动和手动两种工作模式，在自动模式下可根据环境湿度自动调节加湿功能，并伴有声光提醒；手动模式下可通过按键直接控制加湿器的开启和关闭。本文将从系统总体设计、硬件设计、软件设计以及系统测试等方面进行详细阐述。

二、系统总体设计

（一）系统需求分析

根据智能加湿器的功能要求，系统需要具备以下功能：

1. 实时采集环境温湿度数据，并在液晶显示屏上显示。
2. 具备自动和手动两种工作模式，用户可以根据需求进行选择。
3. 在自动模式下，当环境湿度低于设定下限时，自动开启加湿功能，并伴有声光提醒；当湿度高于设定下限时，自动停止加湿。
4. 在手动模式下，用户可以通过按键直接控制加湿器的开启和关闭。
5. 系统应具有较高的稳定性和可靠性，能够长时间稳定运行。

（二）系统功能模块划分

根据系统需求分析，将系统划分为以下几个功能模块：

1. 数据采集模块：采用 DHT11 传感器采集环境温湿度数据。
2. 显示模块：采用 LCD1602 液晶显示屏实时显示温度、湿度、工作模式及湿度下限等信息。
3. 控制模块：以 STM32 单片机为核心控制器，根据采集到的温湿度数据和用户设置的工作模式，控制加湿器的开启和关闭。
4. 按键模块：提供三个按键，分别用于模式切换、加湿开启和加湿关闭操作。
5. 声光提示模块：在自动模式下，当环境湿度低于设定下限时，通过蜂鸣器和 LED 灯进行声光提醒。

（三）系统硬件选型

1. 单片机：选择 STM32F103C8T6 单片机，该单片机具有高性能、低功耗、丰富的外设接口等优点，能够满足系统的需求。
2. 温湿度传感器：选择 DHT11 温湿度传感器，该传感器具有体积小、功耗低、响应速度快等优点，能够实时采集环境温湿度数据。
3. 液晶显示屏：选择 LCD1602 液晶显示屏，该显示屏具有显示清晰、接口简单、成本低廉等优点，适用于本系统。
4. 继电器：选择小型电磁继电器，用于控制加湿器的开启和关闭。
5. 按键：选择普通独立按键，用于模式切换和加湿控制操作。
6. 蜂鸣器和 LED 灯：用于声光提醒功能。

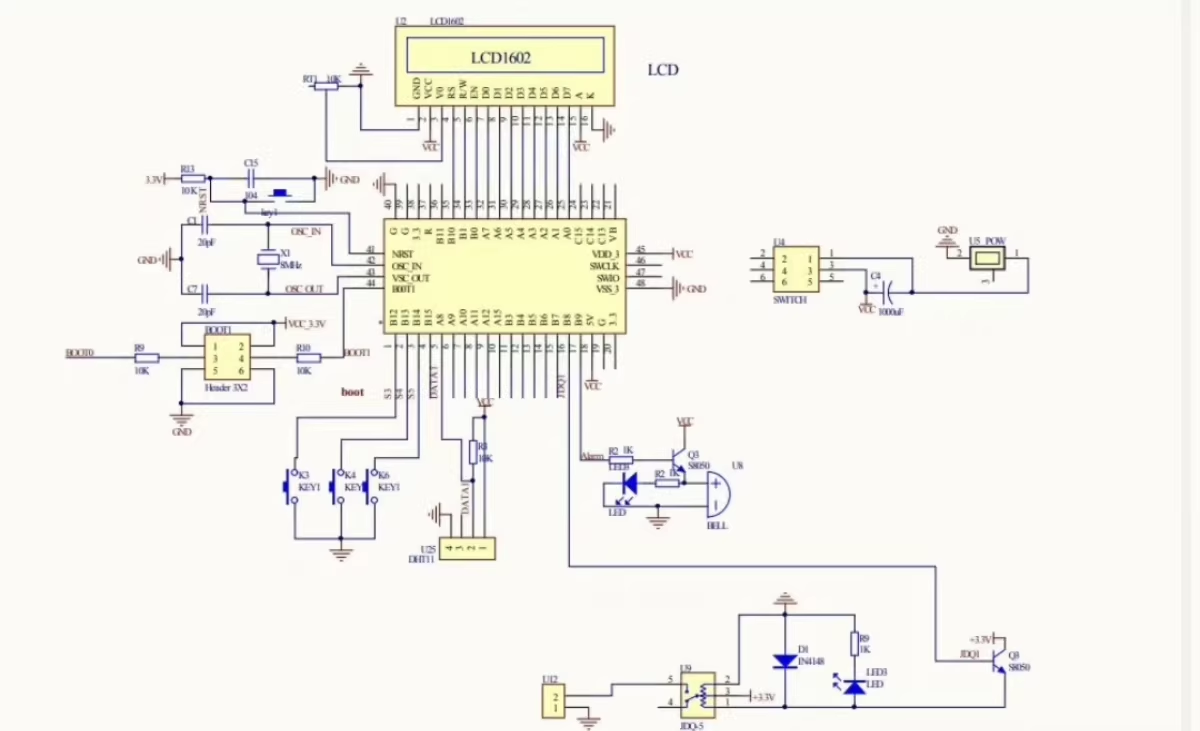

三、系统硬件设计

（一）STM32 单片机核心控制模块

STM32 单片机核心控制模块是系统的核心部分，负责数据处理和控制逻辑的实现。该模块主要包括 STM32F103C8T6 单片机、电源电路、复位电路和时钟电路等。电源电路为单片机提供稳定的工作电压，复位电路确保单片机在异常情况下能够正常复位，时钟电路为单片机提供时钟信号。

（二）数据采集模块

数据采集模块采用 DHT11 温湿度传感器，用于采集环境温湿度数据。DHT11 传感器通过单总线接口与 STM32 单片机进行通信。其电路连接如下：

1. VCC：接 5V 电源。
2. GND：接地。
3. DATA：接 STM32 单片机的 GPIO 引脚，用于数据传输。

（三）显示模块

显示模块采用 LCD1602 液晶显示屏，用于实时显示温度、湿度、工作模式及湿度下限等信息。LCD1602 通过 I2C 接口与 STM32 单片机进行通信。其电路连接如下：

1. VCC：接 5V 电源。
2. GND：接地。
3. SDA：接 STM32 单片机的 I2C 数据线。
4. SCL：接 STM32 单片机的 I2C 时钟线。

（四）控制模块

控制模块主要由继电器组成，用于控制加湿器的开启和关闭。继电器的控制电路如下：

1. VCC：接 5V 电源。
2. GND：接地。
3. IN：接 STM32 单片机的 GPIO 引脚，用于控制继电器的开启和关闭。
4. NO：接加湿器的正极。
5. COM：接加湿器的负极。

（五）按键模块

按键模块提供三个按键，分别用于模式切换、加湿开启和加湿关闭操作。按键电路采用独立按键连接方式，每个按键的一端接地，另一端接 STM32 单片机的 GPIO 引脚，并通过上拉电阻接电源。

（六）声光提示模块

声光提示模块由蜂鸣器和 LED 灯组成。蜂鸣器的一端接 STM32 单片机的 GPIO 引脚，另一端接地；LED 灯的正极接电源，负极通过限流电阻接 STM32 单片机的 GPIO 引脚。当环境湿度低于设定下限时，STM32 单片机控制蜂鸣器发声和 LED 灯闪烁，进行声光提醒。

四、系统软件设计

（一）软件开发环境介绍

本系统采用 Keil MDK 作为软件开发环境。Keil MDK 是一款功能强大的嵌入式系统开发软件，支持多种型号的 STM32 单片机，提供了丰富的库函数和示例代码，方便用户进行程序开发和调试。

（二）系统主程序设计

系统主程序负责初始化各个硬件模块，并调用各个功能模块子程序实现系统的功能。主程序流程如下：

1. 系统初始化：初始化 STM32 单片机、LCD1602 显示屏、DHT11 温湿度传感器、继电器、按键和蜂鸣器等硬件模块。
2. 显示初始信息：在 LCD1602 显示屏上显示初始的温度、湿度、工作模式及湿度下限等信息。
3. 主循环：在主循环中，不断读取 DHT11 温湿度传感器的数据，更新 LCD1602 显示屏上的信息；检测按键的按下情况，根据按键操作切换工作模式或控制加湿器的开启和关闭；在自动模式下，根据环境湿度和设定下限控制继电器的开启和关闭，并进行声光提醒。

（三）各功能模块子程序设计

1. DHT11 数据采集子程序：负责初始化 DHT11 温湿度传感器，并采集温湿度数据。
2. LCD1602 显示子程序：负责初始化 LCD1602 显示屏，并显示温度、湿度、工作模式及湿度下限等信息。
3. 按键处理子程序：检测按键的按下情况，并根据按键操作执行相应的功能。
4. 继电器控制子程序：根据控制信号控制继电器的开启和关闭。
5. 声光提示子程序：在自动模式下，当环境湿度低于设定下限时，控制蜂鸣器发声和 LED 灯闪烁。

五、系统测试

（一）测试环境搭建

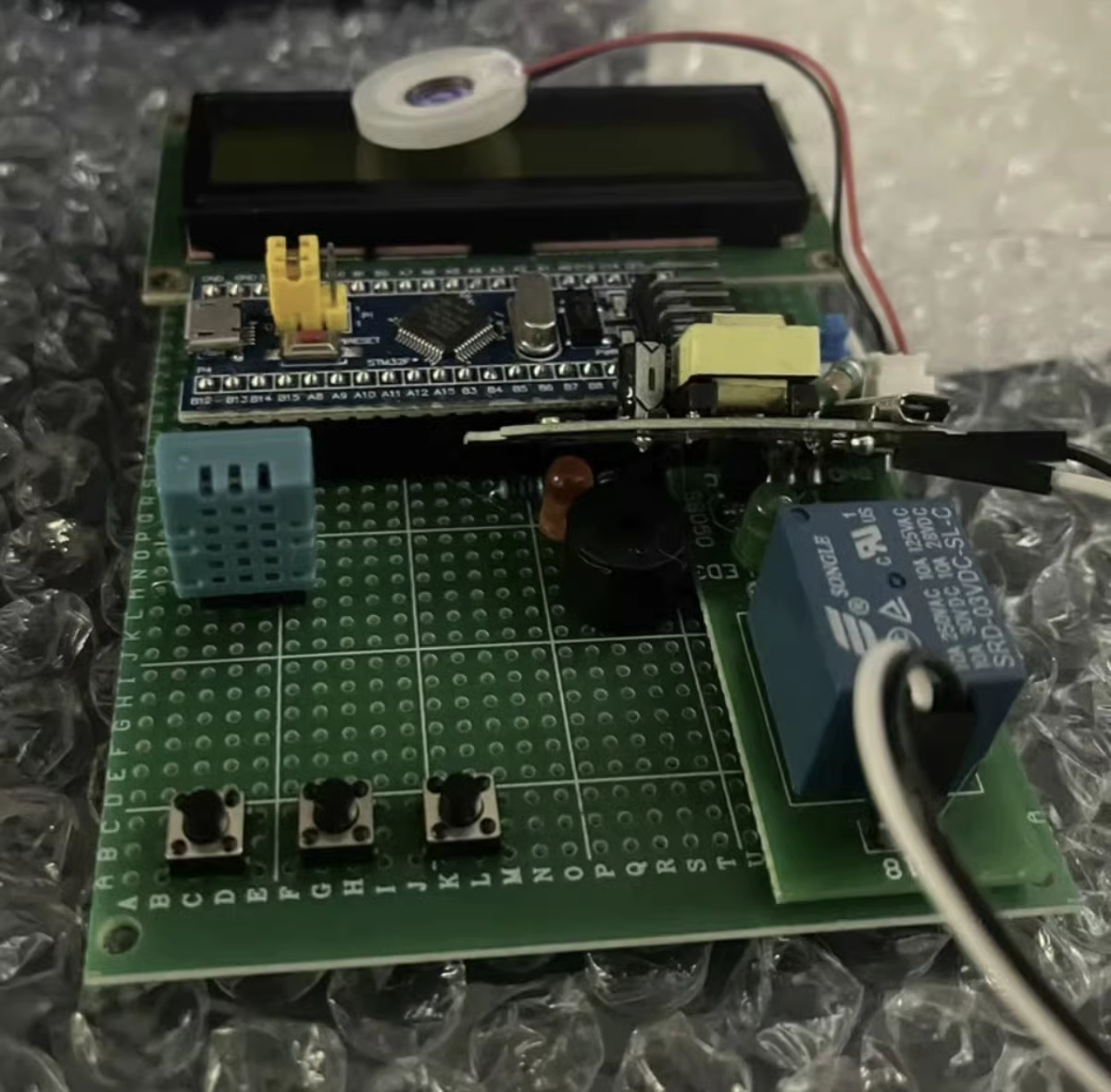

搭建系统测试环境，将各个硬件模块连接好，确保连接正确无误。将编写好的程序下载到 STM32 单片机中，准备进行测试。

（二）测试内容及结果

1. 数据采集测试：通过 DHT11 传感器采集环境温湿度数据，并在 LCD1602 显示屏上显示。测试结果表明，传感器能够准确采集温湿度数据，显示屏能够正确显示。
2. 显示功能测试：检查 LCD1602 显示屏是否能够正确显示温度、湿度、工作模式及湿度下限等信息。测试结果显示，显示屏显示清晰、准确。
3. 按键功能测试：分别按下模式切换、加湿开启和加湿关闭按键，检查系统是否能够正确响应按键操作。测试结果表明，按键功能正常。
4. 自动模式测试：将系统设置为自动模式，改变环境湿度，观察继电器的开启和关闭情况以及声光提醒功能。测试结果显示，当环境湿度低于设定下限时，继电器闭合，加湿器开启，并伴有声光提醒；当湿度高于设定下限时，继电器断开，加湿器停止工作。
5. 手动模式测试：将系统设置为手动模式，通过按键控制加湿器的开启和关闭。测试结果表明，手动模式下按键能够正常控制加湿器的工作状态。

（三）测试结果分析

通过系统测试，验证了系统的各项功能均能够正常工作。数据采集准确，显示清晰，按键功能正常，自动模式和手动模式切换顺畅，加湿控制精确，声光提醒功能有效。测试结果表明，该智能加湿器设计合理，性能稳定，能够满足设计要求。

六、结论与展望

（一）论文工作总结

本文设计了一款基于 STM32 单片机的智能加湿器。该系统利用 DHT11 传感器采集环境温湿度数据，通过 LCD1602 液晶显示屏实时显示相关信息。系统具备自动和手动两种工作模式，在自动模式下可根据环境湿度自动调节加湿功能，并伴有声光提醒；手动模式下可通过按键直接控制加湿器的开启和关闭。经测试，系统各项功能均能够正常工作，性能稳定。

（二）系统存在的不足

尽管本系统实现了智能加湿器的基本功能，但仍存在一些不足之处。例如，系统的湿度控制精度还有待提高，声光提醒功能可以更加丰富多样，系统的外观设计可以更加美观等。

（三）未来研究方向

针对系统存在的不足，未来的研究方向可以从以下几个方面进行改进：

1. 提高湿度控制精度：采用更加精确的湿度传感器和控制算法，提高系统的湿度控制精度。
2. 丰富声光提醒功能：增加更多的声光提醒方式，如不同的声音提示、灯光颜色变化等，提高用户体验。
3. 优化外观设计：对系统的外观进行设计优化，使其更加美观、实用。
4. 增加远程控制功能：通过 WiFi 或蓝牙等无线通信技术，实现用户对智能加湿器的远程控制，提高系统的便捷性。

总之，基于 STM32 的智能加湿器具有广阔的应用前景和发展潜力。通过不断改进和完善，相信智能加湿器将会为人们的生活带来更多的便利和舒适。
