基于STM32单片机的晾衣架系统设计与实现

摘要：本文设计并实现了一种基于STM32单片机的智能晾衣架系统。该系统集光线感应、雨滴检测、定时开关功能于一体，通过STM32单片机进行数据处理，OLED显示屏实时显示当前模式、开关状态、光照强度及时间。系统利用光敏传感器采集环境光照强度，雨滴传感器检测降雨情况，ULN2003驱动步进电机控制晾衣架的开关，DS1302时钟芯片提供时间信息。系统支持自动、定时和手动三种工作模式，满足用户在不同场景下的需求，提高了晾衣架的智能化水平。
关键词：STM32单片机；智能晾衣架；光线感应；雨滴检测；定时开关
1 引言
随着科技的不断发展，智能家居产品逐渐走进人们的生活，为日常生活带来了极大的便利。晾衣架作为家庭生活中常见的日用品，其智能化升级也备受关注。传统的晾衣架需要人工操作，无法根据环境变化自动调整状态，这在一定程度上给人们的生活带来了不便。因此，设计一种能够根据环境光线、降雨情况自动调整状态，且具备定时开关功能的智能晾衣架系统具有重要的现实意义。
本文设计了一种基于STM32单片机的智能晾衣架系统，该系统能够实时监测环境光线强度、降雨情况，并根据预设条件自动调整晾衣架的状态。同时，系统还具备定时开关功能，满足用户在不同时间段的使用需求。
2 系统总体设计
2.1 系统功能需求
本系统旨在实现以下功能：

数据处理：通过STM32单片机对采集到的光线强度、降雨情况以及时间信息进行处理，根据预设条件控制晾衣架的开关状态。
显示功能：OLED液晶显示屏实时显示当前工作模式（自动/手动/定时）、开关状态、光照强度以及当前时间。
光线感应：利用光敏传感器采集当前环境光照强度，为系统提供光线数据。
雨滴检测：通过雨滴传感器检测是否下雨，为系统提供降雨信息。
电机控制：使用ULN2003驱动步进电机，实现晾衣架的开关控制。
时间显示：DS1302时钟芯片为系统提供当前时间信息。
按键操作：设置三个按键，分别用于设置、增加和减少操作，方便用户进行系统配置。

2.2 系统工作模式
系统支持三种工作模式：自动模式、定时模式和手动模式。

自动模式：

当光线低于预设的光照值，或者雨滴传感器检测到下雨时，系统会自动关闭晾衣架。
用户可以通过单独按下“加”按键切换手动/自动模式。

定时模式：

用户可以设置关闭时间，当时间到达预设值时，系统会自动关闭晾衣架。
在定时模式下，只要检测到有雨，系统也会自动关闭晾衣架。

手动模式：

用户可以通过按下“减”按键直接控制电机的开关，实现晾衣架的打开或关闭。

2.3 系统硬件架构
系统硬件架构如图1所示，主要包括STM32单片机、OLED显示屏、光敏传感器、雨滴传感器、ULN2003驱动电路、步进电机、DS1302时钟芯片以及按键模块。
<img src="%E5%9B%BE1.jpg" />

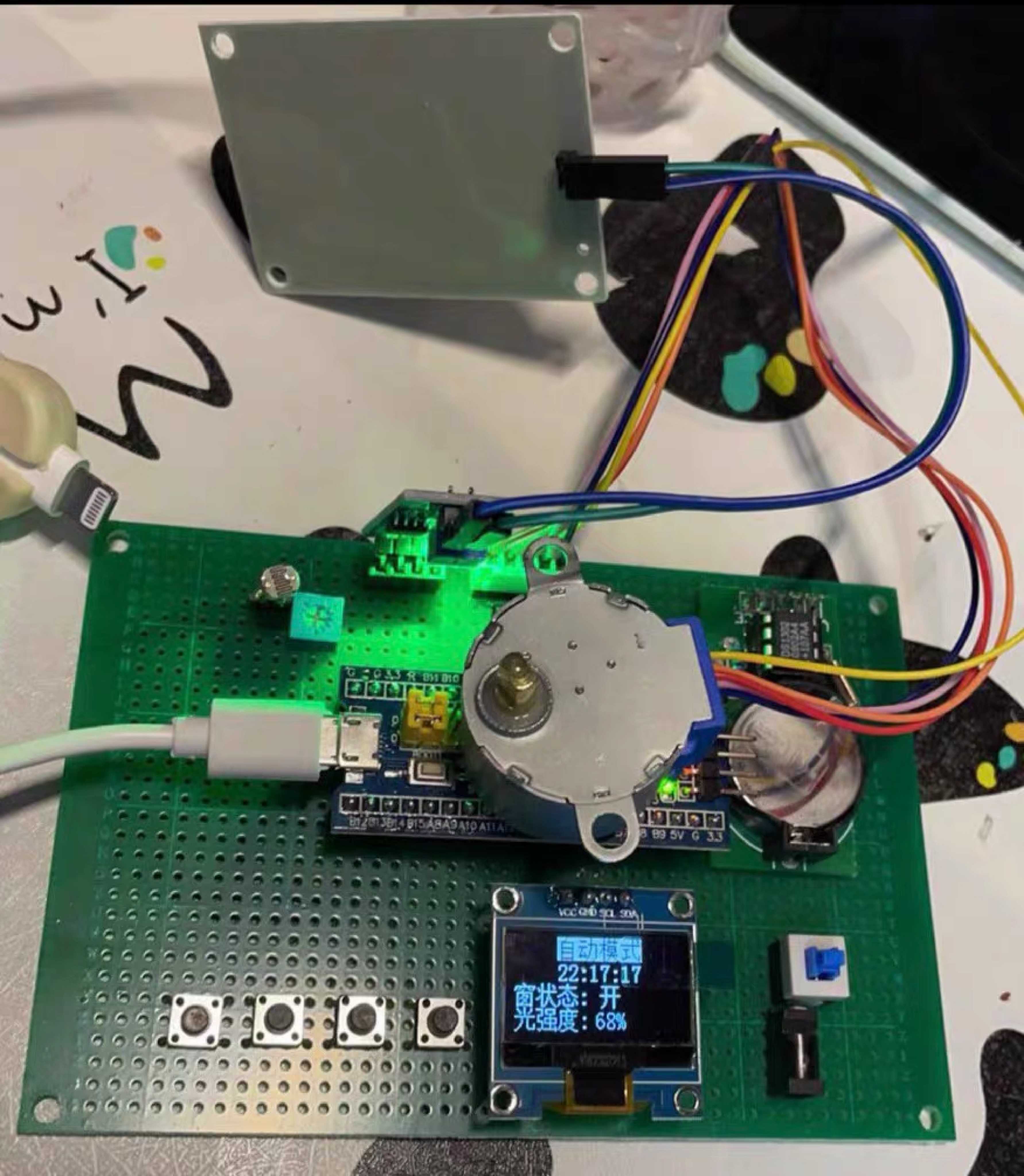

3 硬件设计
3.1 STM32单片机
本系统选用STM32F103系列单片机作为核心处理器。STM32F103系列单片机基于ARMCortex-M3内核，具有高性能、低功耗、丰富的片上资源等特点，能够满足本系统的数据处理和控制需求。
3.2 OLED显示屏
OLED显示屏用于实时显示当前工作模式、开关状态、光照强度以及当前时间。本系统选用0.96英寸的OLED显示屏，分辨率为128x64像素，具有低功耗、高对比度、广视角等优点。
3.3 光敏传感器
光敏传感器用于采集当前环境光照强度。本系统选用光敏电阻作为光敏传感器，其工作原理是基于内光电效应，电阻值随入射光的强弱而改变。通过测量光敏电阻两端的电压变化，可以间接得到环境光照强度的信息。
3.4 雨滴传感器
雨滴传感器用于检测是否下雨。本系统选用压电式雨滴传感器，其工作原理是利用压电效应将雨滴冲击产生的机械位移转换为电信号。当雨滴落在传感器表面时，会产生随雨滴强度和频率变化的电压信号，通过检测该电压信号的大小可以判断是否下雨。
3.5 ULN2003驱动电路与步进电机
ULN2003是一种高电压、大电流达林顿晶体管阵列，常用于驱动步进电机等感性负载。本系统使用ULN2003驱动步进电机，实现晾衣架的开关控制。步进电机具有高精度、高可靠性等优点，能够满足晾衣架对开关精度的要求。
3.6 DS1302时钟芯片
DS1302是一种高性能、低功耗的实时时钟芯片，具有计时、闹钟、数据存储等功能。本系统使用DS1302时钟芯片为系统提供当前时间信息，并通过OLED显示屏实时显示。
3.7 按键模块
按键模块包括三个按键，分别用于设置、增加和减少操作。通过按键操作，用户可以方便地进行系统配置，如设置预设光照值、关闭时间等。
4 软件设计
4.1 主程序流程
主程序流程如图2所示。系统上电后，首先进行初始化操作，包括STM32单片机、OLED显示屏、光敏传感器、雨滴传感器、DS1302时钟芯片以及按键模块的初始化。然后，系统进入主循环，不断采集环境光线强度、降雨情况以及时间信息，并根据当前工作模式进行相应的处理。
<img src="%E5%9B%BE2.jpg" />
4.2 自动模式处理流程
在自动模式下，系统不断采集环境光线强度和降雨情况。当光线低于预设的光照值，或者雨滴传感器检测到下雨时，系统会自动关闭晾衣架，并通过OLED显示屏显示相应的提示信息。同时，用户可以通过单独按下“加”按键切换手动/自动模式。
4.3 定时模式处理流程
在定时模式下，用户可以通过按键设置关闭时间。系统不断采集当前时间信息，并与预设的关闭时间进行比较。当时间到达预设值时，系统会自动关闭晾衣架，并通过OLED显示屏显示相应的提示信息。同时，在定时模式下，只要检测到有雨，系统也会自动关闭晾衣架。
4.4 手动模式处理流程
在手动模式下，用户可以通过按下“减”按键直接控制电机的开关，实现晾衣架的打开或关闭。系统通过检测按键状态，控制步进电机的正转或反转，从而实现晾衣架的开关控制。同时，系统会将当前的工作模式、开关状态等信息通过OLED显示屏实时显示。
4.5 关键算法
4.5.1 光照强度判断算法
系统通过采集光敏电阻两端的电压值来判断当前环境光照强度。由于光敏电阻的电阻值随入射光的强弱而改变，因此可以通过测量其两端的电压值来间接得到光照强度的信息。本系统采用简单的阈值判断算法，当采集到的电压值低于预设阈值时，认为光线低于预设的光照值。
4.5.2 雨滴检测算法
雨滴传感器输出的电压信号大小与雨滴的强度和频率有关。本系统通过检测雨滴传感器输出的电压信号大小来判断是否下雨。当电压信号大于预设阈值时，认为检测到下雨。
4.5.3 定时算法
系统使用DS1302时钟芯片提供的时间信息来实现定时功能。通过比较当前时间与预设的关闭时间，可以判断是否到达关闭时间。同时，系统还考虑了时间的循环问题，即当预设的关闭时间小于当前时间时，需要在第二天才执行关闭操作。
5 实验与测试
5.1 实验环境
实验环境包括室内和室外两部分。室内环境用于测试系统的基本功能，如OLED显示屏的显示、按键操作、电机控制等。室外环境用于测试系统的光线感应和雨滴检测功能，确保系统能够在实际环境中正常运行。
5.2 功能测试
5.2.1 OLED显示屏测试
通过向OLED显示屏发送不同的显示指令，测试其是否能够正常显示当前工作模式、开关状态、光照强度以及当前时间等信息。测试结果表明，OLED显示屏能够正常工作，显示清晰、稳定。
5.2.2 按键操作测试
通过按下不同的按键，测试系统是否能够正确响应按键操作，如切换工作模式、设置预设光照值、关闭时间等。测试结果表明，按键操作功能正常，系统能够正确响应按键输入。
5.2.3 电机控制测试
通过控制步进电机的正转或反转，测试晾衣架的开关控制功能是否正常。测试结果表明，电机控制功能正常，晾衣架能够按照预期进行开关操作。
5.2.4 光线感应测试
在室内不同光照条件下，测试系统是否能够正确判断光线强度，并根据预设条件控制晾衣架的开关状态。测试结果表明，光线感应功能正常，系统能够准确判断光线强度并作出相应的控制决策。
5.2.5 雨滴检测测试
在室外不同降雨条件下，测试系统是否能够正确检测降雨情况，并根据预设条件控制晾衣架的开关状态。测试结果表明，雨滴检测功能正常，系统能够准确检测降雨情况并作出相应的控制决策。
5.3 性能测试
5.3.1 响应时间测试
测试系统从检测到环境变化（如光线变化、降雨）到作出相应控制决策（如关闭晾衣架）的响应时间。测试结果表明，系统的响应时间较短，能够满足实际使用需求。
5.3.2 稳定性测试
长时间运行系统，测试其稳定性。测试结果表明，系统能够长时间稳定运行，未出现异常情况。
5.3.3 功耗测试
测试系统在不同工作模式下的功耗情况。测试结果表明，系统在低功耗模式下能够有效降低功耗，延长电池使用时间。
6 结论与展望
6.1 结论
本文设计并实现了一种基于STM32单片机的智能晾衣架系统，该系统集光线感应、雨滴检测、定时开关功能于一体，能够满足用户在不同场景下的使用需求。通过实验测试，验证了系统的各项功能均能够正常工作，且性能稳定、响应迅速、功耗较低。
6.2 展望
尽管本系统已经实现了基本的功能需求，但仍存在一些可以改进的地方。例如，可以进一步优化算法以提高系统的准确性和稳定性；可以增加更多的传感器以获取更全面的环境信息；还可以将系统与其他智能家居设备进行联动，实现更高级的智能化控制。此外，还可以考虑将系统应用于其他类似场景，如智能窗帘、智能窗户等，以拓展其应用范围。
