基于STM32单片机的智能家居设计
摘要
随着物联网技术的飞速发展，智能家居系统逐渐成为现代家庭追求舒适、便捷、高效生活的重要选择。本文设计并实现了一种基于STM32单片机的智能家居系统，该系统集成了温湿度检测控制、光照强度检测、噪声检测显示、有害气体传感器检测、窗帘电机控制、灯光继电器控制以及手机APP监控等功能。通过STM32单片机对各类传感器采集到的数据进行处理，并通过ESP8266 WiFi模块将数据上传至手机APP，用户可以在APP上实时查看和控制智能家居系统的各项功能。该系统旨在提高家庭生活的智能化水平，为用户提供更加舒适、便捷、安全的居住环境。
关键词
STM32单片机；智能家居；温湿度检测；光照强度检测；噪声检测；有害气体传感器；ESP8266 WiFi模块；手机APP监控
目录
一、绪论
（一）研究背景与意义
（二）国内外研究现状
（三）研究内容与目标
二、系统总体设计
（一）系统需求分析
（二）系统架构设计
（三）硬件选型与介绍
三、硬件电路设计
（一）STM32单片机最小系统
（二）温湿度传感器模块
（三）光照强度传感器模块
（四）噪声传感器模块
（五）有害气体传感器模块
（六）窗帘电机控制模块
（七）灯光继电器控制模块
（八）ESP8266 WiFi模块
（九）电源模块
四、软件设计与实现
（一）软件开发环境
（二）主程序设计
（三）各功能模块程序设计
（四）数据传输与APP设计
五、系统测试与结果分析
（一）硬件测试
（二）软件测试
（三）系统联调与测试
（四）测试结果分析
六、结论与展望
（一）研究结论
（二）研究不足与改进方向
（三）未来展望
一、绪论
（一）研究背景与意义
随着科技的进步和人们生活水平的提高，智能家居系统逐渐受到广泛关注。智能家居系统通过集成各种传感器、执行器和通信设备，实现对家庭环境的智能化监测和控制，从而提高家庭生活的舒适度、便捷性和安全性。基于STM32单片机的智能家居设计，利用STM32单片机的高性能、低功耗和丰富的外设接口，结合各类传感器和执行器，实现智能家居系统的各项功能，对于推动智能家居产业的发展具有重要意义。
（二）国内外研究现状
目前，国内外对于智能家居系统的研究已经取得了显著的成果。国外一些发达国家在智能家居领域的技术研发和市场推广方面处于领先地位，已经形成了较为成熟的智能家居产业链。国内方面，随着物联网技术的快速发展和政策的支持，智能家居市场也呈现出蓬勃发展的态势。然而，现有的智能家居系统仍存在一些不足之处，如系统集成度不高、功能单一、用户体验不佳等问题。因此，设计一种集成度高、功能丰富、用户体验良好的智能家居系统具有重要的研究价值。
（三）研究内容与目标
本研究旨在设计并实现一种基于STM32单片机的智能家居系统，该系统集成了温湿度检测控制、光照强度检测、噪声检测显示、有害气体传感器检测、窗帘电机控制、灯光继电器控制以及手机APP监控等功能。研究目标是提高家庭生活的智能化水平，为用户提供更加舒适、便捷、安全的居住环境。通过本系统的设计与实现，探索智能家居系统的发展趋势和应用前景，为智能家居产业的发展提供有益的参考。
二、系统总体设计
（一）系统需求分析
根据智能家居系统的功能要求，本系统需要实现以下功能：
- 温湿度检测控制：实时监测室内温湿度，并根据设定的阈值控制风扇的开关，以调节室内温度。
- 光照强度检测：实时监测室内光照强度，为用户提供光照信息，并可根据需求控制窗帘的开关以调节室内光照。
- 噪声检测显示：实时监测室内噪声水平，并在手机APP上显示噪声指数，提醒用户保持安静。
- 有害气体传感器检测：实时监测室内有害气体浓度，如甲醛、一氧化碳等，并在检测到有害气体时发出报警提示。
- 窗帘电机控制：通过电机正反转控制窗帘的开关，实现窗帘的自动化控制。
- 灯光继电器控制：通过继电器控制灯光的开关，实现对电视和灯光等设备的远程控制。
- 手机APP监控：通过ESP8266 WiFi模块将智能家居系统的各项数据上传至手机APP，用户可以在APP上实时查看和控制智能家居系统的各项功能。
（二）系统架构设计
本系统采用分层架构进行设计，包括感知层、控制层、网络层和应用层。感知层负责采集室内环境参数，包括温湿度、光照强度、噪声、有害气体浓度等信息；控制层负责处理感知层采集到的数据，并根据设定的规则控制执行器的动作；网络层负责将控制层处理后的数据上传至手机APP，并接收APP下发的控制指令；应用层则通过手机APP实现与用户的交互，用户可以在APP上实时查看和控制智能家居系统的各项功能。
（三）硬件选型与介绍
- STM32单片机：本系统选用STM32F103系列单片机作为主控芯片，该芯片具有高性能、低功耗、丰富的外设接口等优点，能够满足智能家居系统对数据处理和控制的要求。
- 温湿度传感器：选用DHT11或DHT22温湿度传感器，该传感器具有体积小、功耗低、响应速度快等优点，能够实时监测室内的温湿度信息。
- 光照强度传感器：选用BH1750光照强度传感器，该传感器能够精确测量光照强度，并提供数字输出，方便与STM32单片机进行通信。
- 噪声传感器：选用声级计模块或麦克风传感器，通过ADC转换将声音信号转换为数字信号，供STM32单片机处理。
- 有害气体传感器：根据实际需求选用相应的有害气体传感器，如甲醛传感器、一氧化碳传感器等，用于实时监测室内有害气体浓度。
- 窗帘电机：选用直流电机或步进电机，通过H桥驱动电路实现电机的正反转控制，从而控制窗帘的开关。
- 继电器：选用小型继电器，用于控制灯光的开关。
- ESP8266 WiFi模块：选用ESP8266 WiFi模块，该模块具有体积小、功耗低、易于集成等优点，能够实现与手机APP的数据传输。
- 电源模块：根据系统需求设计电源模块，为各个硬件模块提供稳定的工作电压。
三、硬件电路设计
（一）STM32单片机最小系统
STM32单片机最小系统包括电源电路、时钟电路、复位电路、下载电路等。电源电路为单片机提供稳定的工作电压；时钟电路为单片机提供时钟信号；复位电路用于在单片机出现异常时进行复位操作；下载电路则用于将程序下载到单片机中运行。在设计时，需要确保各个电路的稳定性和可靠性，以保证单片机的正常工作。
（二）温湿度传感器模块
温湿度传感器模块通过单总线或I2C接口与STM32单片机相连，用于实时监测室内的温湿度信息。在设计时，需要考虑传感器的安装位置、精度要求以及数据传输的稳定性等因素。同时，还需要对传感器采集到的数据进行滤波和处理，以提高数据的准确性和可靠性。
（三）光照强度传感器模块
光照强度传感器模块通过I2C接口与STM32单片机相连，用于实时监测室内的光照强度。在设计时，需要考虑传感器的安装位置、光照范围以及数据传输的稳定性等因素。同时，还需要对传感器采集到的数据进行校准和处理，以确保光照强度的准确测量。
（四）噪声传感器模块
噪声传感器模块通过ADC转换将声音信号转换为数字信号，供STM32单片机处理。在设计时，需要考虑麦克风的灵敏度、频率响应以及抗干扰能力等因素。同时，还需要对采集到的噪声数据进行滤波和处理，以去除背景噪声和干扰信号，提高噪声检测的准确性。
（五）有害气体传感器模块
有害气体传感器模块根据实际需求选用相应的传感器，并通过模拟信号输出或数字信号输出与STM32单片机相连。在设计时，需要考虑传感器的灵敏度、选择性以及稳定性等因素。同时，还需要对传感器采集到的数据进行校准和处理，以确保有害气体浓度的准确测量。当检测到有害气体时，系统应发出报警提示，并采取相应的措施进行处理。
（六）窗帘电机控制模块
窗帘电机控制模块通过H桥驱动电路实现电机的正反转控制，从而控制窗帘的开关。在设计时，需要考虑电机的功率、转速以及控制精度等因素。同时，还需要对电机的运行状态进行监测和保护，以确保电机的安全运行。通过控制电机的正反转时间和速度，可以实现窗帘的平滑开关和定位功能。
（七）灯光继电器控制模块
灯光继电器控制模块通过继电器控制灯光的开关。在设计时，需要考虑继电器的触点容量、动作时间以及可靠性等因素。同时，还需要对继电器的控制信号进行隔离和保护，以确保继电器的安全运行。通过控制继电器的通断状态，可以实现灯光的远程控制和定时开关功能。
（八）ESP8266 WiFi模块
ESP8266 WiFi模块通过串口与STM32单片机相连，用于实现与手机APP的数据传输。在设计时，需要考虑WiFi模块的连接稳定性、数据传输速度以及功耗等因素。同时，还需要对WiFi模块进行配置和管理，以确保其正常工作。通过WiFi模块，系统可以将采集到的环境参数和设备状态上传至手机APP，并接收APP下发的控制指令。
（九）电源模块
电源模块为各个硬件模块提供稳定的工作电压。在设计时，需要考虑系统的总功耗、电源电压稳定性以及电源效率等因素。同时，还需要对电源模块进行保护和管理，以确保其安全运行。电源模块可以采用线性稳压器或开关稳压器等方式实现，具体选择取决于系统的需求和成本考虑。
四、软件设计与实现
（一）软件开发环境
本系统采用Keil MDK作为软件开发环境，该环境支持STM32单片机的程序开发和调试。在Keil MDK中，用户可以编写和调试C语言程序，并通过仿真器将程序下载到单片机中运行。同时，还可以利用Keil MDK提供的库函数和工具链，简化程序开发过程，提高开发效率。
（二）主程序设计
主程序是系统的核心部分，负责初始化各个外设模块、采集环境参数、处理数据、控制设备以及实现与手机APP的数据传输等功能。主程序的设计流程如下：
- 系统初始化：初始化STM32单片机、各个外设模块以及通信接口等。
- 数据采集：通过各个传感器模块采集室内环境参数，包括温湿度、光照强度、噪声、有害气体浓度等。
- 数据处理：对采集到的数据进行滤波、校准和处理，以提高数据的准确性和可靠性。
- 设备控制：根据处理后的数据和控制指令，控制风扇、窗帘电机、灯光继电器等设备的动作。
- 数据传输：通过ESP8266 WiFi模块将采集到的环境参数和设备状态上传至手机APP，并接收APP下发的控制指令。
- 循环执行：不断循环执行上述步骤，实现智能家居系统的实时监测和控制功能。
（三）各功能模块程序设计
-
温湿度传感器模块程序设计：该程序负责初始化温湿度传感器、采集温湿度数据、处理数据并上传至单片机。程序通过单总线或I2C接口与传感器进行通信，读取传感器采集到的温湿度数据，并进行数据校验和转换。同时，还需要根据设定的阈值控制风扇的开关，以调节室内温度。
-
光照强度传感器模块程序设计：该程序负责初始化光照强度传感器、采集光照强度数据、处理数据并上传至单片机。程序通过I2C接口与传感器进行通信，读取传感器采集到的光照强度数据，并进行校准和处理。同时，还需要根据光照强度控制窗帘电机的正反转，以调节室内光照。
-
噪声传感器模块程序设计：该程序负责初始化噪声传感器、采集噪声数据、处理数据并上传至单片机。程序通过ADC转换将声音信号转换为数字信号，并进行滤波和处理，以去除背景噪声和干扰信号。同时，还需要将噪声指数上传至手机APP，提醒用户保持安静。
-
有害气体传感器模块程序设计：该程序负责初始化有害气体传感器、采集有害气体浓度数据、处理数据并上传至单片机。程序通过模拟信号输出或数字信号输出与传感器进行通信，读取传感器采集到的有害气体浓度数据，并进行校准和处理。当检测到有害气体时，程序应发出报警提示，并采取相应的措施进行处理。
-
窗帘电机控制模块程序设计：该程序负责初始化窗帘电机、控制电机的正反转以及监测电机的运行状态。程序通过H桥驱动电路控制电机的动作，并根据控制指令实现窗帘的平滑开关和定位功能。同时，还需要对电机的运行状态进行监测和保护，以确保电机的安全运行。
-
灯光继电器控制模块程序设计：该程序负责初始化灯光继电器、控制继电器的通断状态以及监测继电器的运行状态。程序通过控制继电器的通断状态实现灯光的远程控制和定时开关功能。同时，还需要对继电器的运行状态进行监测和保护，以确保继电器的安全运行。
-
ESP8266 WiFi模块程序设计：该程序负责初始化ESP8266 WiFi模块、连接WiFi网络、建立与手机APP的通信连接以及实现数据传输。程序通过串口与WiFi模块进行通信，将单片机采集到的环境参数和设备状态上传至手机APP，并接收APP下发的控制指令。同时，还需要对WiFi模块的连接状态进行监测和管理，以确保其正常工作。
（四）数据传输与APP设计

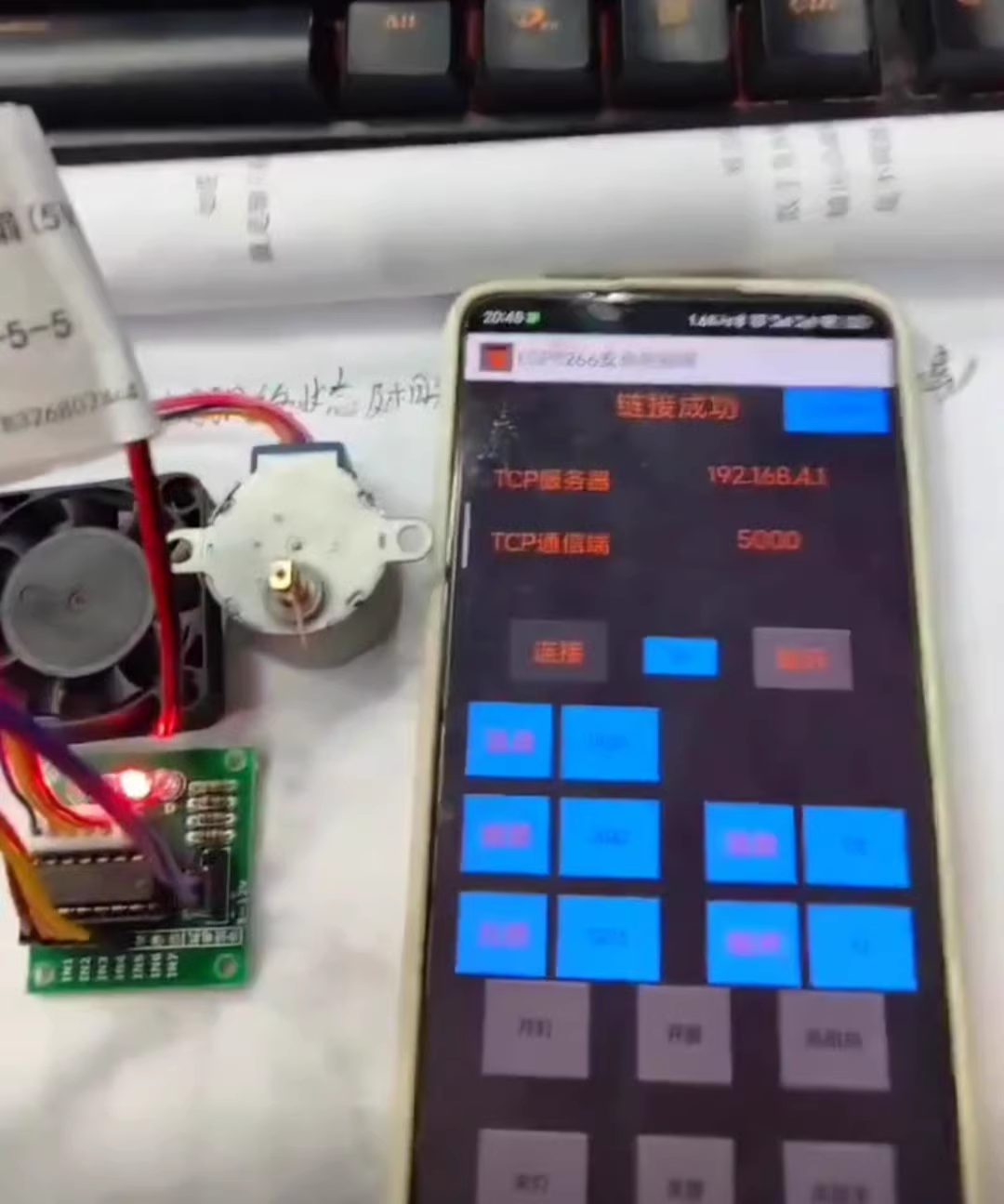

本系统通过ESP8266 WiFi模块将采集到的环境参数和设备状态上传至手机APP，实现数据的远程监控和控制。数据传输采用HTTP协议或MQTT协议进行通信。在手机APP端，用户需要设计一个直观、易用的界面，用于显示智能家居系统的各项功能和数据。APP的设计可以采用Android Studio或Xcode等开发环境进行开发，主要包括以下功能模块：
- 登录注册模块：用户需要通过登录注册模块进行身份验证，确保只有授权用户才能访问智能家居系统。
- 主界面模块：主界面模块显示智能家居系统的各项功能和数据，包括温湿度、光照强度、噪声指数、有害气体浓度、窗帘状态、灯光状态等。用户可以通过主界面实时了解智能家居系统的运行情况。
- 控制模块：控制模块允许用户远程控制智能家居系统的各项功能，包括风扇的开关、窗帘的开关、灯光的开关等。用户可以通过点击相应的按钮来控制设备的动作。
- 设置模块：设置模块允许用户设置智能家居系统的各项参数，包括温湿度阈值、光照强度阈值、噪声报警阈值、有害气体报警阈值等。用户可以根据自己的需求来定制系统的行为。
- 历史记录模块：历史记录模块用于记录智能家居系统的运行历史和操作记录，方便用户查看和分析系统的运行情况。
五、系统测试与结果分析
（一）硬件测试
硬件测试主要检查各个硬件模块的工作状态是否正常，包括STM32单片机、温湿度传感器、光照强度传感器、噪声传感器、有害气体传感器、窗帘电机、灯光继电器、ESP8266 WiFi模块等。测试过程中，使用万用表、示波器等工具对各个模块的电压、电流、信号波形等进行测量和分析，确保各个模块能够正常工作。同时，还需要对各个模块之间的连接和通信进行测试，确保数据传输的稳定性和可靠性。
（二）软件测试
软件测试主要检查各个软件模块的功能是否实现，包括温湿度采集、光照强度采集、噪声检测、有害气体检测、窗帘电机控制、灯光继电器控制、数据传输与APP设计等。测试过程中，编写相应的测试用例对各个模块进行测试，确保软件能够按照设计要求正常工作。同时，还需要对软件的稳定性和可靠性进行测试，确保系统在各种环境下都能稳定运行。
（三）系统联调与测试
系统联调与测试是将各个硬件模块和软件模块进行集成测试，检查系统整体的功能和性能是否满足设计要求。测试过程中，模拟家庭的实际使用情况，对系统的各项功能进行测试和验证。通过系统联调与测试，可以发现并解决系统中存在的问题和不足，确保系统的稳定性和可靠性。
（四）测试结果分析
经过硬件测试、软件测试和系统联调与测试，本系统实现了预期的功能和性能要求。温湿度传感器能够准确采集室内的温湿度信息，并根据设定的阈值控制风扇的开关；光照强度传感器能够精确测量室内的光照强度，并根据光照强度控制窗帘的开关；噪声传感器能够实时监测室内的噪声水平，并在手机APP上显示噪声指数；有害气体传感器能够实时监测室内的有害气体浓度，并在检测到有害气体时发出报警提示；窗帘电机和灯光继电器能够按照控制指令实现窗帘的开关和灯光的控制；ESP8266 WiFi模块能够实现与手机APP的数据传输，用户可以在APP上实时查看和控制智能家居系统的各项功能。测试结果表明，该系统具有较高的稳定性和可靠性，能够满足家庭智能化管理的需求。
六、结论与展望
（一）研究结论
本研究成功设计并实现了一种基于STM32单片机的智能家居系统，该系统集成了温湿度检测控制、光照强度检测、噪声检测显示、有害气体传感器检测、窗帘电机控制、灯光继电器控制以及手机APP监控等功能。通过STM32单片机对各类传感器采集到的数据进行处理，并通过ESP8266 WiFi模块将数据上传至手机APP，用户可以在APP上实时查看和控制智能家居系统的各项功能。该系统提高了家庭生活的智能化水平，为用户提供了更加舒适、便捷、安全的居住环境。
（二）研究不足与改进方向
尽管本系统实现了预期的功能和性能要求，但仍存在一些不足之处。例如，系统的集成度还有待提高，部分硬件模块和软件模块可以进一步优化和整合；系统的稳定性和可靠性还需要进一步验证和完善；手机APP的功能和界面设计还可以更加丰富和人性化。针对这些不足之处，未来的研究可以从以下几个方面进行改进：
-
提高系统集成度：通过优化硬件设计和软件算法，进一步提高系统的集成度，减少硬件模块和软件模块的数量，降低系统的成本和复杂度。例如，可以采用集成度更高的传感器模块和执行器模块，简化系统的硬件设计。
-
增强系统稳定性和可靠性：对系统进行更加全面的测试和验证，确保系统在各种环境下都能稳定可靠地工作。同时，可以采用冗余设计和容错机制来提高系统的可靠性。例如，可以设计备用电源和备用通信模块，确保系统在主电源或主通信模块故障时仍能正常工作。
-
丰富手机APP功能：根据用户的需求和反馈，不断丰富手机APP的功能和界面设计，提高用户的使用体验和满意度。例如，可以增加语音控制功能、场景模式设置功能等，使用户能够更加便捷地控制智能家居系统。
（三）未来展望
随着物联网技术的不断发展和普及，智能家居系统将会得到更广泛的应用和推广。未来，本系统可以与其他智能设备进行集成和联动，如智能门锁、智能安防系统等，实现更加智能化、自动化的家庭管理。同时，随着大数据和人工智能技术的不断发展，本系统还可以对采集到的数据进行深度挖掘和分析，为家庭生活的优化提供更加科学的依据和支持。例如，可以通过分析用户的习惯和需求，自动调整智能家居系统的设置，提供更加个性化的服务。此外，本系统还可以拓展到商业、办公等领域，为更多场景提供智能化解决方案。
