基于STM32的物联网宠物喂食系统
摘要：本文设计了一种基于STM32F103C8T6单片机的物联网宠物喂食系统。该系统能够实时采集温度、湿度、空气质量等数据信息，并通过ESP8266 WiFi模块连接云平台，实现手机端实时数据传送及APP远程控制。系统配备OLED显示屏和语音播报模块，实时显示环境参数及喂食状态。通过称重模块精准控制喂食重量，设置多组定时喂食，满足宠物日常需求。同时，系统具备自动喂水功能，宠物靠近时自动出水，水满则停止。按键和蜂鸣器用于手动设定定时及控制执行器动作。经测试，系统性能稳定，功能完善，为宠物主人提供了便捷、智能的喂食解决方案。
关键词：STM32F103C8T6；物联网；宠物喂食系统；ESP8266 WiFi模块；精准控制
一、引言
随着物联网技术的快速发展，智能家居设备逐渐普及，为人们的生活带来了极大的便利。宠物作为家庭的重要成员，其喂养问题也受到了越来越多的关注。传统的宠物喂食方式往往依赖于主人的手动操作，不仅耗时费力，而且容易因遗忘或忙碌而导致宠物饥饿或过度喂食。因此，设计一种基于物联网技术的智能宠物喂食系统显得尤为重要。
本文设计了一种基于STM32F103C8T6单片机的物联网宠物喂食系统，该系统能够实时采集宠物生活环境的温度、湿度、空气质量等数据信息，并通过ESP8266 WiFi模块连接云平台，实现手机端实时数据传送及APP远程控制。系统还配备了OLED显示屏和语音播报模块，方便主人随时了解宠物的喂食状态。同时，系统具备定时喂食、精准控制喂食重量、自动喂水等功能，为宠物主人提供了便捷、智能的喂食解决方案。
二、系统总体设计
（一）系统功能概述
本系统主要实现以下功能：
- 实时数据采集：系统能够实时采集宠物生活环境的温度、湿度、空气质量等数据信息，为宠物提供一个舒适的生活环境。
- 云平台连接：通过ESP8266 WiFi模块连接云平台，实现手机端实时数据传送及APP远程控制，方便主人随时了解宠物的喂食状态并进行远程控制。
- 显示与播报：OLED显示屏实时显示温度、湿度、空气质量等参数，语音播报模块在喂食时播报提示信息，增强用户体验。
- 定时喂食：设置多组定时喂食，满足宠物一天1-3次的喂食需求，确保宠物定时定量进食。
- 精准控制喂食重量：通过称重模块精准控制每次喂食的重量，避免过度喂食或喂食不足。
- 自动喂水：宠物靠近时自动出水，水满则停止出水，确保宠物随时有水喝。
- 手动控制：通过按键手动设定定时，控制执行器的动作等，方便主人根据实际需求进行调整。

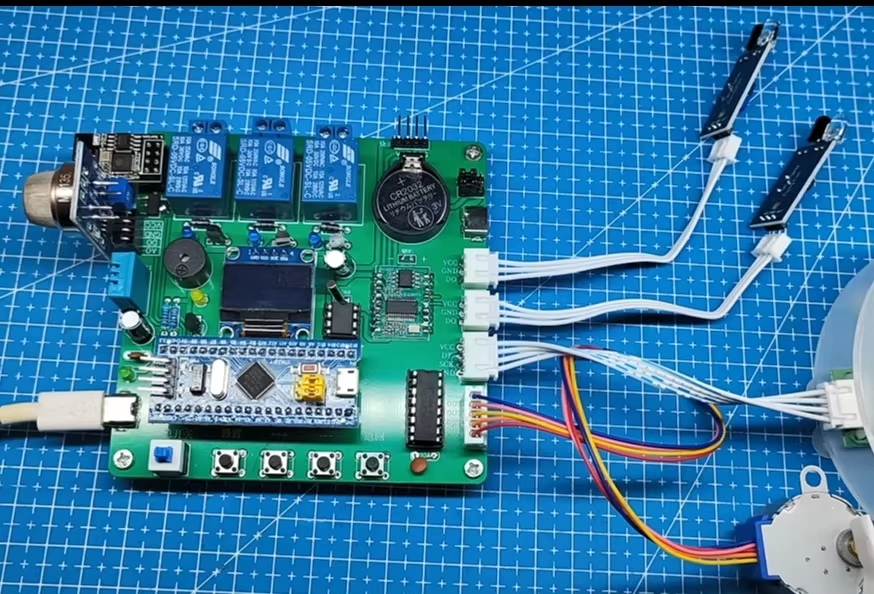

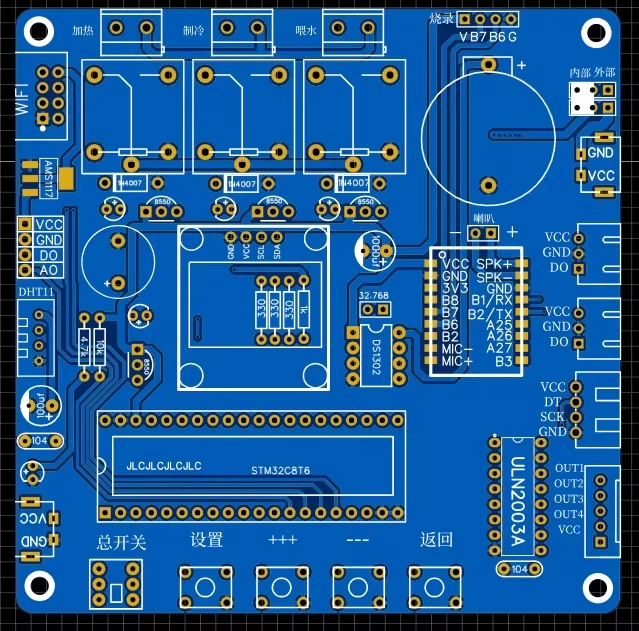

（二）系统硬件组成
系统硬件主要由以下部分组成：
- STM32F103C8T6单片机：作为系统的主控器，负责数据处理、逻辑判断及设备调度。
- OLED屏幕（0.96寸）：用于实时显示温度、湿度、空气质量等参数，方便主人了解宠物的生活环境。
- ESP8266 WiFi模块：用于连接云平台，实现手机端实时数据传送及APP远程控制。
- DHT11温湿度传感器：用于采集宠物生活环境的温度和湿度数据。
- MQ135空气质量传感器：用于采集宠物生活环境的空气质量数据。
- 5kg称重模块：用于精准控制每次喂食的重量。
- DS1302时钟模块：提供精准的时间信息，用于定时喂食功能的实现。
- 红外接近传感器：用于检测宠物是否靠近喂水器，实现自动喂水功能。
- SU-03T语音播报模块：在喂食时播报提示信息，增强用户体验。
- 按键：用于手动设定定时、控制执行器的动作等。
- 蜂鸣器：用于提示主人喂食状态、报警等信息。
- 喂食电机（舵机）：用于控制食物的投放。
- 喂水及加热系统：包括5V水泵和继电器，用于实现自动喂水和加热功能。
（三）系统软件设计
系统软件设计主要包括STM32单片机的程序编写、云平台的数据交互以及手机APP的开发。
-
STM32单片机的程序设计
- 初始化设置：对STM32单片机的时钟、GPIO、USART、I2C、ADC等外设进行初始化设置。
- 数据采集与处理：通过DHT11温湿度传感器、MQ135空气质量传感器采集环境数据，通过称重模块采集喂食重量数据，并进行相应的处理。
- 定时喂食控制：根据DS1302时钟模块提供的时间信息，实现定时喂食功能。
- 自动喂水控制：通过红外接近传感器检测宠物是否靠近喂水器，控制5V水泵实现自动喂水功能。
- 显示与播报：将采集到的数据通过OLED显示屏实时显示，并通过SU-03T语音播报模块进行播报。
- 通信功能：通过ESP8266 WiFi模块与云平台进行数据交互，实现手机端实时数据传送及APP远程控制。
-
云平台的数据交互
- 数据上传：将采集到的环境数据、喂食状态等信息上传至云平台。
- 指令接收：接收来自手机APP的远程控制指令，如定时喂食设置、喂食重量调整等。
- 数据处理与存储：对上传的数据进行处理和存储，方便主人随时查看历史记录。
-

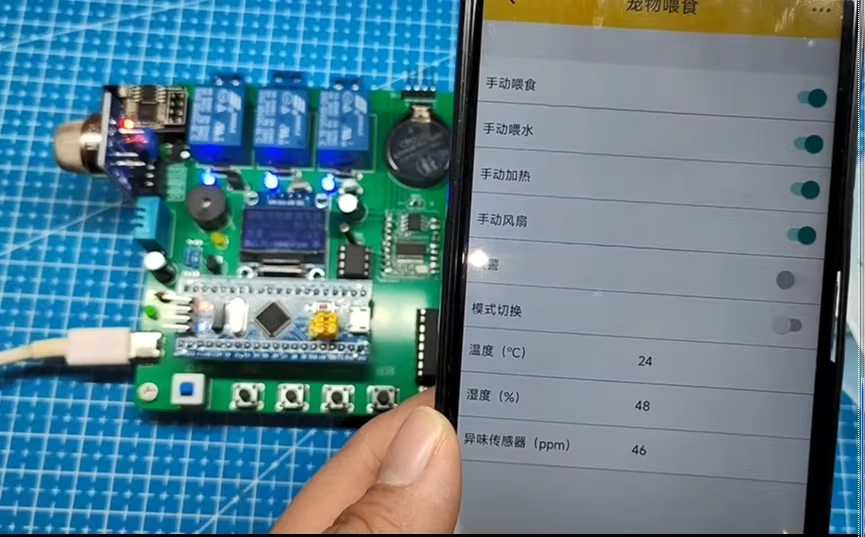

手机APP的开发
- 界面设计：设计简洁明了的操作界面，包括环境数据显示、定时喂食设置、喂食状态查看等功能按钮。
- 功能实现：通过与云平台的通信，实现手机端实时数据传送及远程控制功能。同时，接收云平台发送的数据，实时显示宠物的喂食状态和环境参数。
三、系统硬件设计
（一）STM32F103C8T6单片机
STM32F103C8T6是一款基于ARM Cortex-M3内核的32位微控制器，具有高性能、低功耗、丰富的外设接口等优点。在本系统中，它作为主控器负责数据处理、逻辑判断及设备调度。通过配置其时钟、GPIO、USART、I2C、ADC等外设接口，实现与各个硬件模块的通信和控制。
（二）OLED屏幕（0.96寸）
OLED屏幕通过I2C接口与STM32单片机连接，用于实时显示温度、湿度、空气质量等参数。在程序中，需要初始化I2C接口，并编写相应的显示函数，将采集到的数据实时显示在OLED屏幕上。OLED屏幕具有自发光、对比度高、色彩丰富等优点，适合用于本系统的显示需求。
（三）ESP8266 WiFi模块
ESP8266 WiFi模块用于连接云平台，实现手机端实时数据传送及APP远程控制。它通过USART接口与STM32单片机连接，负责将采集到的数据上传至云平台，并接收来自手机APP的远程控制指令。ESP8266 WiFi模块具有通信距离远、稳定性好、功耗低等优点，适合用于本系统的远程通信需求。
（四）DHT11温湿度传感器
DHT11温湿度传感器用于采集宠物生活环境的温度和湿度数据。它通过单总线与STM32单片机连接，具有精度高、稳定性好、响应速度快等优点。在程序中，需要编写相应的数据采集函数，将采集到的温湿度数据转换为实际的温湿度值，并进行相应的处理。
（五）MQ135空气质量传感器
MQ135空气质量传感器用于采集宠物生活环境的空气质量数据。它通过ADC接口与STM32单片机连接，能够检测多种有害气体（如甲醛、苯、一氧化碳等）的浓度。在程序中，需要配置ADC接口，并编写相应的数据采集函数，将采集到的空气质量数据转换为相应的浓度值，并进行相应的处理。
（六）5kg称重模块
5kg称重模块用于精准控制每次喂食的重量。它通过ADC接口与STM32单片机连接，能够实时测量食物容器的重量变化。在程序中，需要配置ADC接口，并编写相应的数据处理函数，将采集到的重量数据转换为实际的喂食重量，并进行相应的控制。
（七）DS1302时钟模块
DS1302时钟模块用于提供精准的时间信息，实现定时喂食功能。它通过SPI接口与STM32单片机连接，具有精度高、稳定性好、功耗低等优点。在程序中，需要初始化SPI接口，并编写相应的时钟读取函数，获取当前的时间信息，并进行相应的处理。
（八）红外接近传感器
红外接近传感器用于检测宠物是否靠近喂水器，实现自动喂水功能。它通过GPIO接口与STM32单片机连接，当宠物靠近喂水器时，红外接近传感器会输出一个低电平信号，触发STM32单片机控制5V水泵开始工作。当水满时，红外接近传感器会输出一个高电平信号，触发STM32单片机控制5V水泵停止工作。
（九）SU-03T语音播报模块
SU-03T语音播报模块用于在喂食时播报提示信息，增强用户体验。它通过USART接口与STM32单片机连接，能够播放预存的语音提示信息。在程序中，需要初始化USART接口，并编写相应的语音播报函数，在喂食时触发语音播报模块进行播报。
（十）按键与蜂鸣器
按键用于手动设定定时、控制执行器的动作等。它通过GPIO接口与STM32单片机连接，当按下按键时，STM32单片机会检测到相应的电平变化，并执行相应的操作。蜂鸣器用于提示主人喂食状态、报警等信息。它通过GPIO接口与STM32单片机连接，当需要提示或报警时，STM32单片机会控制蜂鸣器发出相应的声音。
（十一）喂食电机（舵机）
喂食电机（舵机）用于控制食物的投放。它通过PWM接口与STM32单片机连接，通过控制PWM信号的占空比来控制舵机的旋转角度，从而实现食物的定量投放。在程序中，需要配置PWM接口，并编写相应的舵机控制函数，实现食物的精准投放。
（十二）喂水及加热系统
喂水及加热系统包括5V水泵和继电器。5V水泵用于实现自动喂水功能，当宠物靠近喂水器时，STM32单片机会控制继电器接通5V水泵的电源，使其开始工作。当水满时，STM32单片机会控制继电器断开5V水泵的电源，使其停止工作。继电器还用于控制加热系统的开关，当需要加热时，STM32单片机会控制继电器接通加热系统的电源，使其开始加热。
四、系统软件设计
（一）STM32单片机的程序设计
- 主程序设计
主程序负责初始化各个外设接口，并调用各个功能模块的函数，实现系统的整体功能。主程序的流程如下：
复制代码
* 初始化系统时钟、GPIO、USART、I2C、ADC、SPI等外设接口。 | |
* 初始化OLED屏幕、ESP8266 WiFi模块、DHT11温湿度传感器、MQ135空气质量传感器、5kg称重模块、DS1302时钟模块、红外接近传感器、SU-03T语音播报模块、按键、蜂鸣器、喂食电机（舵机）、喂水及加热系统等硬件设备。 | |
* 进入主循环，不断采集数据、处理数据、发送指令，并接收手机APP的控制指令。 |
2. 数据采集模块
数据采集模块负责采集宠物生活环境的温度、湿度、空气质量等数据，以及喂食重量等数据。通过调用各个传感器的数据采集函数，将采集到的数据存储在相应的变量中。
- 数据处理模块
数据处理模块负责对采集到的数据进行处理，如将温湿度数据转换为实际的温湿度值，将空气质量数据转换为相应的浓度值，将重量数据转换为实际的喂食重量等。同时，还需要对处理后的数据进行相应的逻辑判断，如判断是否需要喂食、是否需要喂水等。
- 定时喂食控制模块
定时喂食控制模块根据DS1302时钟模块提供的时间信息，实现定时喂食功能。通过比较当前时间与设定的喂食时间，判断是否需要触发喂食动作。如果需要喂食，则控制喂食电机（舵机）进行食物的投放，并更新喂食次数和喂食重量等信息。
- 自动喂水控制模块
自动喂水控制模块通过红外接近传感器检测宠物是否靠近喂水器，实现自动喂水功能。当宠物靠近喂水器时，触发5V水泵开始工作；当水满时，触发5V水泵停止工作。同时，还需要对喂水系统进行相应的保护处理，如防止水泵干转等。
- 显示与播报模块
显示与播报模块负责将采集到的数据通过OLED屏幕实时显示，并通过SU-03T语音播报模块进行播报。通过调用相应的显示函数和播报函数，实现数据的实时显示和播报功能。
- 通信模块
通信模块负责通过ESP8266 WiFi模块与云平台进行数据交互，实现手机端实时数据传送及APP远程控制。通过调用相应的通信函数，将采集到的数据上传至云平台，并接收来自手机APP的远程控制指令。
（二）云平台的数据交互
云平台负责处理来自STM32单片机的数据上传请求和手机APP的远程控制指令。它需要对上传的数据进行处理和存储，方便主人随时查看历史记录；同时，还需要将接收到的远程控制指令转发给STM32单片机，实现远程控制功能。
（三）手机APP的开发
手机APP的开发需要设计一个简洁明了的操作界面，包括环境数据显示、定时喂食设置、喂食状态查看等功能按钮。通过调用相应的API接口，实现与云平台的通信功能。同时，还需要对接收到的数据进行相应的处理，如将环境数据实时显示在界面上，将喂食状态以图表或列表的形式展示给主人等。
五、系统测试与优化
（一）系统测试
在系统测试阶段，需要对系统的各项功能进行逐一测试，确保系统能够正常工作。测试内容包括：
- 数据采集测试：测试DHT11温湿度传感器、MQ135空气质量传感器、5kg称重模块等数据采集模块的准确性。
- 定时喂食测试：测试定时喂食控制模块的准确性，确保系统能够按照设定的时间进行喂食。
- 自动喂水测试：测试自动喂水控制模块的准确性，确保系统能够在宠物靠近时自动出水，并在水满时停止出水。
- 显示与播报测试：测试OLED屏幕和SU-03T语音播报模块的显示和播报功能是否正常。
- 通信测试：测试ESP8266 WiFi模块与云平台的通信功能是否正常，确保手机端能够实时接收数据并进行远程控制。
- 整体功能测试：对整个系统进行综合测试，确保各个模块之间能够协同工作，实现系统的整体功能。
（二）系统优化
在系统测试的基础上，对系统进行优化和改进，提高系统的性能和稳定性。优化内容包括：
- 提高数据采集精度：通过优化数据采集算法和增加数据采集次数等方式，提高温湿度、空气质量、喂食重量等数据的采集精度。
- 优化定时喂食算法：通过优化定时喂食算法，提高定时喂食的准确性和稳定性。例如，可以采用更精确的时钟校准算法，减少时钟误差对定时喂食的影响。
- 优化自动喂水控制逻辑：通过优化自动喂水控制逻辑，提高自动喂水的准确性和稳定性。例如，可以增加水位检测功能，确保喂水系统不会在水满时继续出水。
- 优化用户界面：根据用户反馈，优化手机APP的操作界面和功能设置，提高用户体验。例如，可以增加喂食记录查询功能，方便主人随时查看宠物的喂食历史记录。
- 降低功耗：通过优化系统的电源管理策略，降低系统的功耗。例如，可以在系统空闲时关闭不必要的模块或降低其工作频率等。
六、结论与展望
（一）结论
本文设计了一种基于STM32F103C8T6单片机的物联网宠物喂食系统，该系统能够实时采集宠物生活环境的温度、湿度、空气质量等数据信息，并通过ESP8266 WiFi模块连接云平台，实现手机端实时数据传送及APP远程控制。系统还配备了OLED显示屏和语音播报模块，方便主人随时了解宠物的喂食状态。通过称重模块精准控制喂食重量，设置多组定时喂食，满足宠物一天1-3次的喂食需求。同时，系统具备自动喂水功能，宠物靠近时自动出水，水满则停止出水。按键和蜂鸣器用于手动设定定时及控制执行器的动作等。经过测试和优化，系统性能稳定可靠，功能完善，为宠物主人提供了便捷、智能的喂食解决方案。
（二）展望
未来，本系统可以进一步扩展和完善。例如，可以加入摄像头模块，实现远程视频监控功能，让主人随时了解宠物的状态；可以加入更多的传感器，如运动传感器、声音传感器等，实现更全面的环境监测；还可以将系统与其他智能家居设备进行联动，如与智能门锁、智能摄像头等进行联动，实现更智能化的家居生活体验。此外，还可以考虑将系统接入更多的云平台，实现更广泛的数据共享和服务提供。通过这些扩展和完善，本系统将能够更好地满足宠物主人的需求，为宠物提供更加舒适、便捷的生活环境。
