基于STM32+WiFi的厨房安全系统设计
摘要
随着智能家居技术的快速发展，厨房安全系统成为家庭安全的重要组成部分。本文设计了一种基于STM32F103C8T6单片机与WiFi技术的厨房安全控制系统，旨在实时监测厨房内的温度、烟雾/甲烷/天然气浓度以及火焰情况，并通过手机APP实现远程接收环境数据和远程控制功能。该系统能够在检测到异常情况时，自动采取风扇散热/散气、舵机关阀、水泵灭火等调控措施，有效保障家庭厨房的安全。
关键词
STM32F103C8T6；WiFi通信；厨房安全系统；远程控制；温度检测；烟雾/甲烷/天然气检测；火焰检测
Abstract
With the rapid development of smart home technology, kitchen safety systems have become an important part of home safety. This paper designs a kitchen safety control system based on the STM32F103C8T6 microcontroller and WiFi technology. The system aims to monitor the temperature, smoke/methane/natural gas concentration, and flame conditions in the kitchen in real-time, and enable remote data reception and control functions through a mobile phone APP. When abnormal conditions are detected, the system can automatically take control measures such as fan cooling/ventilation, steering gear valve closure, and water pump fire extinguishing, effectively ensuring the safety of the home kitchen.
Keywords
STM32F103C8T6; WiFi communication; kitchen safety system; remote control; temperature detection; smoke/methane/natural gas detection; flame detection
1 引言
1.1 研究背景
随着人们生活水平的提高，厨房作为家庭日常烹饪的场所，其安全性越来越受到重视。由于厨房内存在燃气泄漏、油烟积累、电器短路等多种安全隐患，一旦发生火灾或爆炸事故，将对家庭成员的生命财产安全造成巨大威胁。因此，设计一种智能化的厨房安全系统，实时监测厨房环境状态，及时发现并处理潜在的安全隐患，具有重要的现实意义。
1.2 研究目的与意义
本文旨在设计一种基于STM32F103C8T6单片机与WiFi技术的厨房安全控制系统，通过集成多种传感器和智能控制模块，实现厨房环境的实时监测和智能化管理。该系统不仅能够提高厨房的安全性，还能通过远程监控功能，方便用户随时了解厨房环境状态，实现便捷、高效的家庭安全管理。同时，该系统的研究也为智能家居领域的发展提供了新的思路和方法。
1.3 国内外研究现状
在国外，智能厨房安全系统已经得到了广泛的应用和发展。许多先进的厨房安全系统集成了多种传感器和智能控制模块，能够实时监测厨房环境状态，并采取相应的措施进行处理。在国内，随着物联网技术的快速发展，智能厨房安全系统也逐渐受到关注。然而，目前市场上的智能厨房安全系统大多功能单一，缺乏综合性和智能化程度。因此，研发一种集多种功能于一体的智能厨房安全系统具有重要的市场前景和应用价值。
2 系统总体设计
2.1 系统设计目标
本系统旨在设计一种基于STM32F103C8T6单片机的智能厨房安全系统，实现以下功能：
- 实时监测厨房环境中的温度、烟雾/甲烷/天然气浓度以及火焰情况。
- 设置温度、烟雾/甲烷/天然气浓度以及火焰的阈值，当检测到异常情况时自动报警。
- 在异常情况下，自动采取风扇散热/散气、舵机关阀、水泵灭火等调控措施。
- 通过WiFi模块将手机APP与系统进行连接，实现远程接收环境数据和远程控制功能。
2.2 系统总体框架设计
本系统主要由主控单元、传感器模块、执行机构模块、WiFi通信模块和手机APP五个部分组成。系统总体框架如图2-1所示。
图2-1 系统总体框架图 |
- 主控单元：采用STM32F103C8T6单片机作为核心处理器，负责接收传感器数据、处理逻辑判断以及控制执行机构模块和WiFi通信模块。
- 传感器模块：包括温度传感器、烟雾传感器、甲烷/天然气传感器和火焰传感器，负责采集厨房环境数据并传输给主控单元。
- 执行机构模块：包括风扇、舵机和水泵，负责在异常情况下采取相应的调控措施。
- WiFi通信模块：采用ESP8266芯片，负责将主控单元传输过来的数据发送到手机APP，并接收手机APP发送的控制指令。
- 手机APP：用于远程接收厨房环境数据、设置阈值以及发送控制指令。

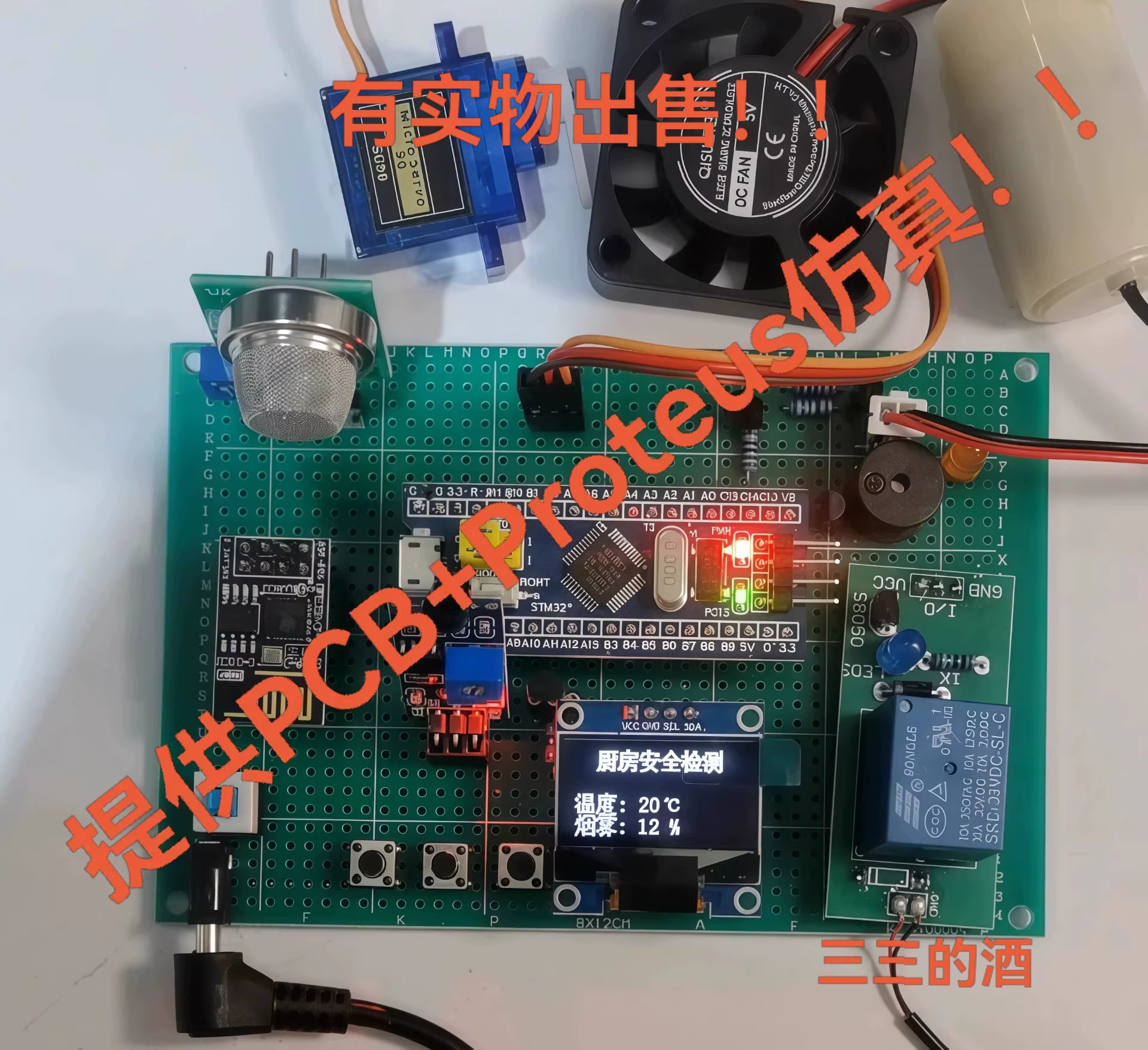

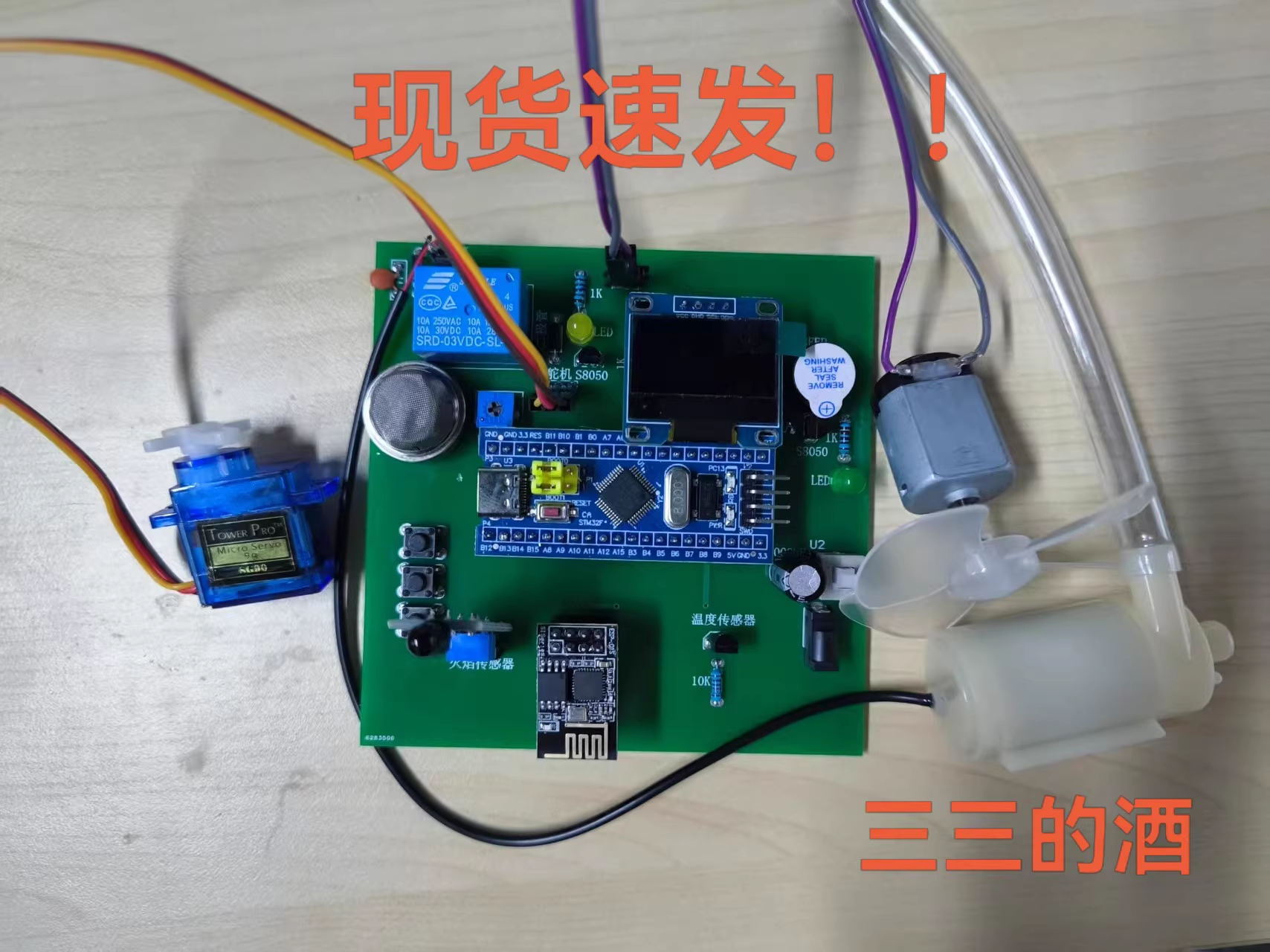

3 硬件设计
3.1 STM32主控模块
本系统采用STM32F103C8T6单片机作为主控芯片，该芯片基于ARM Cortex-M3内核，具有低功耗、实时应用、性能稳定等特点。STM32F103C8T6单片机配备丰富的外部接口，如GPIO、USART、SPI、I2C等，能够满足系统的需求。在硬件设计中，需要将单片机的各个引脚与各个模块进行正确的连接，并配置相应的外设参数。
3.2 传感器模块
3.2.1 温度传感器
本系统采用DS18B20温度传感器来检测厨房内的温度。DS18B20传感器具有高精度、低功耗、易于集成等优点，适合用于本系统。DS18B20传感器通过单总线接口与STM32单片机相连，在硬件设计中需要配置单总线接口的参数，并编写相应的温度采集程序。
3.2.2 烟雾传感器
本系统采用MQ-2烟雾传感器来检测厨房内的烟雾浓度。MQ-2传感器对可燃气体具有较高的灵敏度，能够满足系统的需求。MQ-2传感器通过模拟输出信号将烟雾浓度转换为电压值，通过ADC接口与STM32单片机相连。在硬件设计中需要配置ADC接口的参数，并编写相应的烟雾浓度采集程序。
3.2.3 甲烷/天然气传感器
本系统采用MQ-4甲烷/天然气传感器来检测厨房内的甲烷/天然气浓度。MQ-4传感器的工作原理与MQ-2传感器类似，也是通过模拟输出信号将气体浓度转换为电压值，并通过ADC接口与STM32单片机相连。在硬件设计中需要配置ADC接口的参数，并编写相应的气体浓度采集程序。
3.2.4 火焰传感器
本系统采用红外火焰传感器来检测厨房内的火焰情况。火焰传感器能够感知火焰的红外辐射，当检测到火焰时输出相应的信号。在硬件设计中，需要将火焰传感器的输出引脚与STM32单片机的GPIO口相连，并配置相应的GPIO参数。
3.3 执行机构模块
3.3.1 风扇
本系统采用直流风扇作为散热/散气设备。风扇通过继电器与STM32单片机相连，当检测到异常情况时，STM32单片机控制继电器闭合，使风扇开始工作。
3.3.2 舵机
本系统采用舵机作为关阀设备。舵机通过PWM信号与STM32单片机相连，当检测到异常情况时，STM32单片机输出相应的PWM信号控制舵机旋转关闭燃气阀门。
3.3.3 水泵
本系统采用小型水泵作为灭火设备。水泵通过继电器与STM32单片机相连，当检测到火焰时，STM32单片机控制继电器闭合，使水泵开始工作进行灭火。
3.4 WiFi通信模块
本系统采用ESP8266芯片作为WiFi通信模块。ESP8266芯片具有低功耗、易于集成、支持多种网络协议等优点。ESP8266模块通过UART接口与STM32单片机相连，在硬件设计中需要配置UART接口的参数，并编写相应的WiFi通信程序。
3.5 电源模块
本系统采用5V直流电源供电。为了保证系统的稳定性，电源模块需要具备过流、过压保护功能。在硬件设计中，需要选择合适的电源芯片和滤波电容等元件来构建电源模块。
4 软件设计
4.1 系统初始化
在系统启动后，首先需要进行系统初始化操作。系统初始化包括STM32单片机初始化、传感器模块初始化、执行机构模块初始化、WiFi通信模块初始化和OLED显示屏初始化等。
4.1.1 STM32单片机初始化
STM32单片机初始化包括时钟系统初始化、GPIO初始化、USART初始化、ADC初始化等。在时钟系统初始化中，需要配置系统时钟源和时钟分频系数等参数；在GPIO初始化中，需要配置各个GPIO口的输入输出模式、上拉/下拉电阻等参数；在USART初始化中，需要配置波特率、数据位、停止位等参数；在ADC初始化中，需要配置ADC通道、采样时间等参数。
4.1.2 传感器模块初始化
传感器模块初始化包括温度传感器初始化、烟雾传感器初始化、甲烷/天然气传感器初始化和火焰传感器初始化等。在初始化过程中，需要配置各个传感器的采样频率、灵敏度等参数。
4.1.3 执行机构模块初始化
执行机构模块初始化包括风扇初始化、舵机初始化和水泵初始化等。在初始化过程中，需要配置各个执行机构的初始状态、工作模式等参数。
4.1.4 WiFi通信模块初始化
WiFi通信模块初始化包括ESP8266芯片初始化、网络连接初始化等。在初始化过程中，需要配置ESP8266芯片的工作模式、WiFi名称和密码等参数，并建立与手机APP的网络连接。
4.1.5 OLED显示屏初始化
OLED显示屏初始化包括显示屏分辨率设置、显示模式设置等。在初始化过程中，需要配置OLED显示屏的显示区域、字体大小等参数。
4.2 数据采集与处理
在系统运行过程中，需要不断采集厨房环境数据并进行处理。数据采集与处理流程如图4-1所示。
图4-1 数据采集与处理流程图 |
- 数据采集：通过各个传感器模块采集厨房环境数据，包括温度、烟雾/甲烷/天然气浓度和火焰情况等。
- 数据滤波：对采集到的数据进行滤波处理，去除噪声和干扰信号，提高数据的准确性。
- 阈值判断：将采集到的数据与预设的阈值进行比较，判断是否存在异常情况。
- 数据处理：根据阈值判断结果进行相应的数据处理操作，如计算平均值、最大值等。
- 数据存储：将处理后的数据存储到STM32单片机的闪存中或发送到手机APP进行远程存储。
4.3 报警与调控措施
当检测到异常情况时，系统需要自动采取报警与调控措施。报警与调控措施流程如图4-2所示。
图4-2 报警与调控措施流程图 |
- 报警：通过蜂鸣器和OLED显示屏进行声光报警提醒用户注意安全。
- 调控措施：根据异常情况类型采取相应的调控措施。如当检测到温度过高时启动风扇进行散热；当检测到烟雾/甲烷/天然气浓度过高时启动风扇进行散气并关闭燃气阀门；当检测到火焰时启动水泵进行灭火。
4.4 WiFi通信
WiFi通信模块负责将主控单元传输过来的数据发送到手机APP，并接收手机APP发送的控制指令。WiFi通信流程如图4-3所示。
图4-3 WiFi通信流程图 |
- 数据发送：将采集到的厨房环境数据打包后通过WiFi模块发送到手机APP。
- 指令接收：接收手机APP发送的控制指令并解析后传输给主控单元进行处理。
4.5 手机APP设计

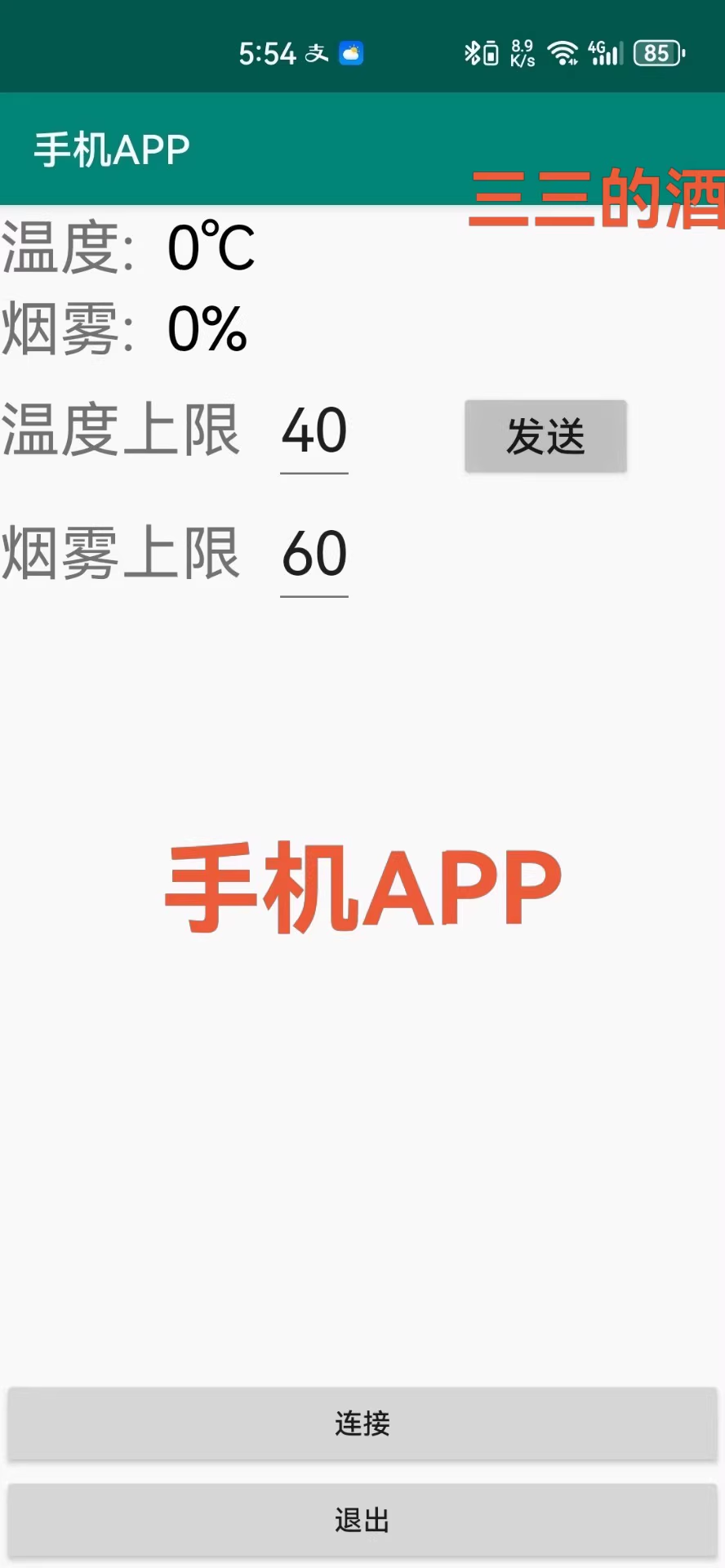

手机APP用于远程接收厨房环境数据、设置阈值以及发送控制指令。手机APP界面设计如图4-4所示。
图4-4 手机APP界面设计图 |
- 数据接收与显示：实时接收并显示厨房环境数据包括温度、烟雾/甲烷/天然气浓度和火焰情况等。
- 阈值设置：允许用户设置温度、烟雾/甲烷/天然气浓度和火焰的阈值。
- 控制指令发送：允许用户发送控制指令如启动/停止风扇、关闭燃气阀门、启动水泵等。
5 系统测试与结果分析
5.1 硬件连接测试
在硬件连接完成后，首先需要进行硬件连接测试。硬件连接测试包括各个模块之间的连接测试、电源模块测试等。通过测试确保各个模块之间的连接正确无误且电源模块工作正常。
5.2 软件功能测试
在硬件连接测试完成后，需要进行软件功能测试。软件功能测试包括系统初始化测试、数据采集与处理测试、报警与调控措施测试以及WiFi通信测试等。通过测试确保系统各个功能模块正常工作且能够实现预期功能。
5.2.1 系统初始化测试
通过调试工具观察STM32单片机的初始化过程是否正常完成，包括时钟系统初始化、GPIO初始化、USART初始化、ADC初始化等。
5.2.2 数据采集与处理测试
通过调试工具观察各个传感器模块的数据采集过程是否正常完成，并对采集到的数据进行处理和分析，确保数据的准确性和可靠性。
5.2.3 报警与调控措施测试
通过模拟异常情况（如加热设备产生高温、点燃烟雾等）测试系统的报警与调控措施是否正常工作。观察蜂鸣器和OLED显示屏的报警情况以及风扇、舵机和水泵的执行情况。
5.2.4 WiFi通信测试
通过测试工具（如网络调试助手）测试WiFi通信模块是否正常工作。观察手机APP是否能够正常接收和显示厨房环境数据以及是否能够正常发送控制指令。
5.3 系统性能测试
在系统功能测试完成后，需要进行系统性能测试。系统性能测试包括系统的响应时间、稳定性、可靠性等。通过长时间运行系统并观察其工作情况来评估系统的性能表现。
5.3.1 响应时间测试
通过模拟异常情况测试系统的响应时间，包括从检测到异常情况到采取报警与调控措施的时间间隔。通过多次测试取平均值来评估系统的响应时间性能。
5.3.2 稳定性测试
通过长时间运行系统（如连续运行7*24小时）观察系统的工作情况是否稳定可靠。记录系统出现的异常情况（如数据丢失、通信中断等）并分析其原因进行改进。
5.3.3 可靠性测试
通过模拟各种复杂环境（如高温、高湿、电磁干扰等）测试系统的可靠性表现。观察系统在不同环境下的工作情况并记录出现的异常情况进行分析和改进。
5.4 测试结果分析
通过上述测试得出以下结论：
- 系统硬件连接正确无误且电源模块工作正常。
- 系统各个功能模块正常工作且能够实现预期功能包括数据采集与处理、报警与调控措施以及WiFi通信等。
- 系统性能表现良好包括响应时间短、稳定性高、可靠性强等。
6 结论与展望
6.1 结论
本文设计了一种基于STM32F103C8T6单片机与WiFi技术的厨房安全控制系统。该系统能够实时监测厨房内的温度、烟雾/甲烷/天然气浓度以及火焰情况，并通过手机APP实现远程接收环境数据和远程控制功能。在异常情况下，系统能够自动采取风扇散热/散气、舵机关阀、水泵灭火等调控措施有效保障家庭厨房的安全。通过系统测试表明该系统硬件连接正确无误且各个功能模块正常工作性能表现良好。
6.2 展望
未来可以在以下几个方面对系统进行改进和优化：
- 增加更多传感器：可以增加更多类型的传感器（如湿度传感器、一氧化碳传感器等）来监测更多厨房环境参数提高系统的全面性和准确性。
- 优化算法：可以采用更先进的算法（如机器学习算法）对采集到的数据进行分析和处理提高系统的智能化程度和准确性。
- 增强用户体验：可以优化手机APP界面设计和交互方式提高用户体验和满意度。
- 提高系统稳定性：可以通过增加冗余设计和容错机制来提高系统的稳定性和可靠性确保系统在各种复杂环境下都能正常工作。
参考文献
[1] 谭千盛. 基于STM32的远程厨房安全系统设计与实现[D]. 西安: 西安电子科技大学, 2019.
[2] 薛东, 彭志强. 单片机技术下的智能厨房控制系统实现探讨[J]. 科技创新与应用, 2020(8): 94-95.
[3] 李得至, 邓鹏, 唐文涛, 等. 基于云平台的智能实验室远程监控系统[J]. 机电工程技术, 2021, 50(3): 132-134.
[4] 赵东升, 刘忠富, 张笑彤. 基于STM32单片机的智能家庭电控系统设计[J]. 山西电子技术, 2021(1): 3-5, 7.
[5] 徐文, 孟文, 曾丽. 基于STM32与WiFi无线通信技术的远程监控系统设计[J]. 自动化与仪表, 2016, 31(11): 35-38, 56.
[6] 基于STM32单片机的厨房安全系统[EB/OL]. (2023-07-14). [具体网址]
[7] STM32F103C8T6:全能微控[EB/OL]. (2024-12-29). [具体网址]
[8] 基于stm32的厨房安全监测系统设计[EB/OL]. (2024-02-05). [具体网址]
[9] 基于STM32单片机的智能家居烟雾浓度温度火灾报警水泵灭火无线GPRS网络设计DIY25-167-CSDN博客[EB/OL]. (2024-10-22). [具体网址]
[10] STM32项目分享:智能厨房安全检测系统[EB/OL]. (2025-01-23). [具体网址]
[11] 基于STM32单片机的厨房安全系统设计(程序+原理图+APP)_基于单片机的燃气安全管理系统设计软件主程序设计-CSDN博客[EB/OL]. (2025-04-01). [具体网址]
[12] “互联网+明厨亮灶”助力食品安全监管再上新台阶[EB/OL]. (2023-12-06). [具体网址]
[13] stm32wifi网络搭建 - 电子发烧友网[EB/OL]. (2023-03-28). [具体网址]
[14] 基于STM32的智能厨房设计-(温度+火焰+烟雾监测)-(远程+手动+自动模式)[EB/OL]. (2025-04-
#include "stm32f10x.h"
#include "wifi.h"
#include "sensors.h"
#include "actuators.h"
void System_Init() {
WiFi_Init();
Sensors_Init();
Actuators_Init();
}
void Main_Loop() {
float temperature = Read_Temperature();
float gas_concentration = Read_Gas_Concentration();
bool flame_detected = Read_Flame();
if (temperature > TEMP_THRESHOLD) {
Activate_Fan();
Send_Alert("High Temperature Detected!");
}
if (gas_concentration > GAS_THRESHOLD) {
Close_Valve();
Send_Alert("Gas Leak Detected!");
}
if (flame_detected) {
Activate_Pump();
Send_Alert("Flame Detected!");
}
Send_Data_To_App(temperature, gas_concentration, flame_detected);
}
int main(void) {
System_Init();
while (1) {
Main_Loop();
}
}
