一、前言

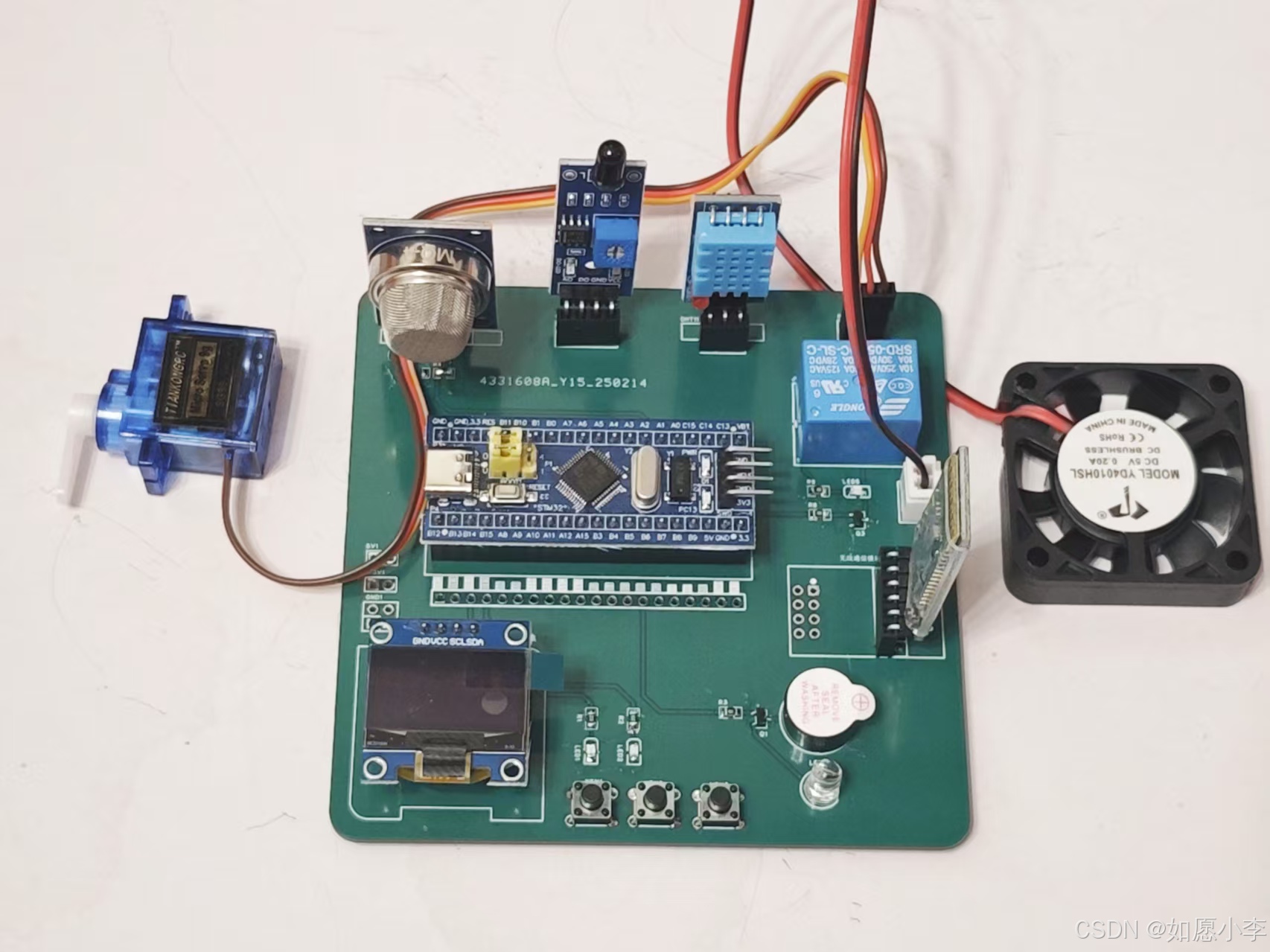

项目成品图片：

哔哩哔哩视频链接：

咸鱼商品链接：

基于STM32的智能厨房系统商品链接

二、项目功能说明

基础功能：
1.温度、湿度、甲烷浓度、火焰检测
2.oled显示信息
3.甲烷浓度超过阈值时声光报警
4.有明火时声光报警
5.温度、湿度、甲烷浓度异常时自动打开风扇通风
6.舵机模拟窗户的开关，温度、湿度、甲烷浓度异常时自动打开
7.按键控制舵机和风扇
8.蓝牙app实现远程监控

详细说明：
系统上电后，OLED显示温度、湿度、甲烷、火焰的数值状态。
当甲烷浓度超过20%或者有火焰时，启动声光报警。
甲烷浓度大于20%或温度大于30或湿度大于70时，启动风扇并且打开舵机。
可以通过按键1切换自动模式和手动模式，手动模式下指示灯1亮。
手动模式下，可以通过按键2打开和关闭舵机，通过按键3打开和关闭风扇。

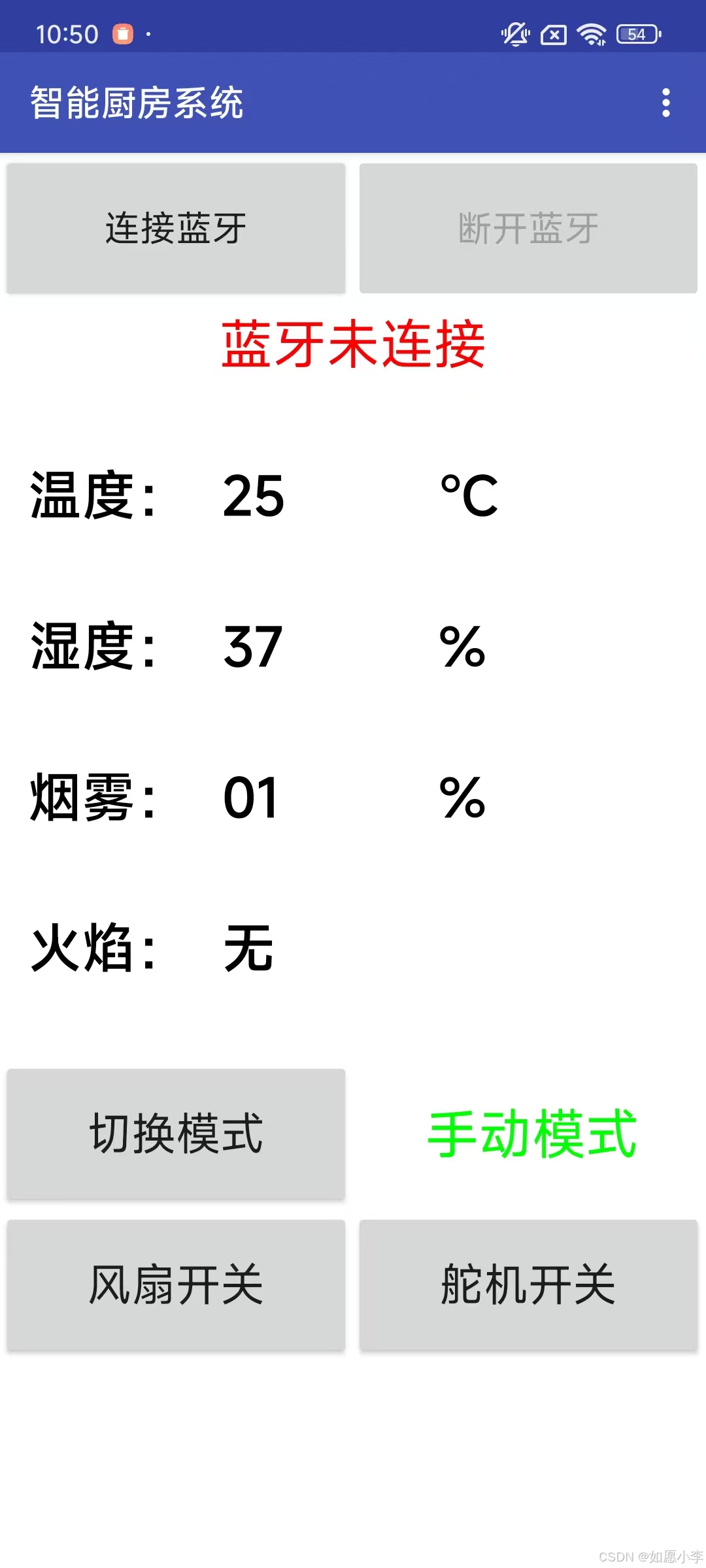

蓝牙APP监控以上功能。

定制功能：
1.语音控制窗户和风扇
2.一键拨打求救电话
3.物联网app实现远程监控
更多定制功能可咨询。

三、主要元器件

元器件	数量
STM32F103C8T6最小系统板	1
0.96寸OLED显示屏	1
LED灯	2
按键	3
无源蜂鸣器	1
DHT11温湿度传感器	1
MQ2传感器	1
火焰传感器	1
继电器（风扇）	1
舵机	1
HC-05蓝牙模块	1

四、接线说明

OLED显示屏

VCC	3.3V
SCL	PB12
SDA	PB13

LED灯

IO1	PB14
IO2	PB15

按键

KEY1	PB7
KEY2	PB8
KEY3	PB9

DHT11温湿度传感器

VCC	3.3V
IO	PA11

MQ-2烟雾传感器

VCC	5V
AO	PA1

舵机

VCC	5V
IO	PB0

火焰传感器

VCC	3.3V
IO	PA4

声光报警模块

VCC	3.3
IO	PB6

继电器(风扇)

VCC	5V
IO	PB5

HC-05蓝牙模块

VCC	5V
TX	PA10
RX	PA9

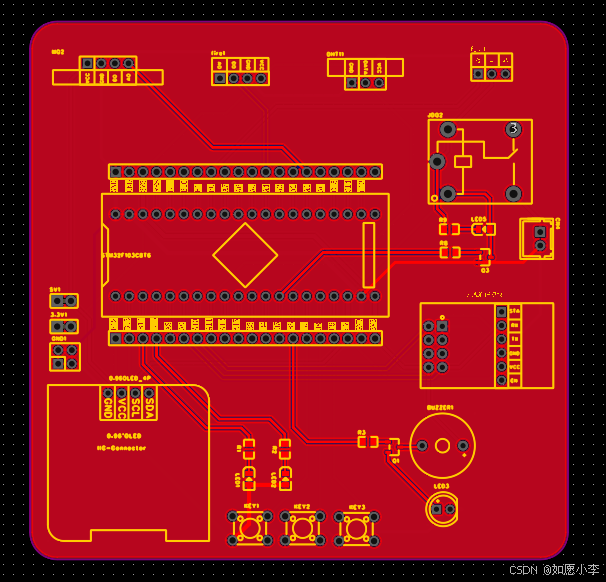

五、原理图与PCB

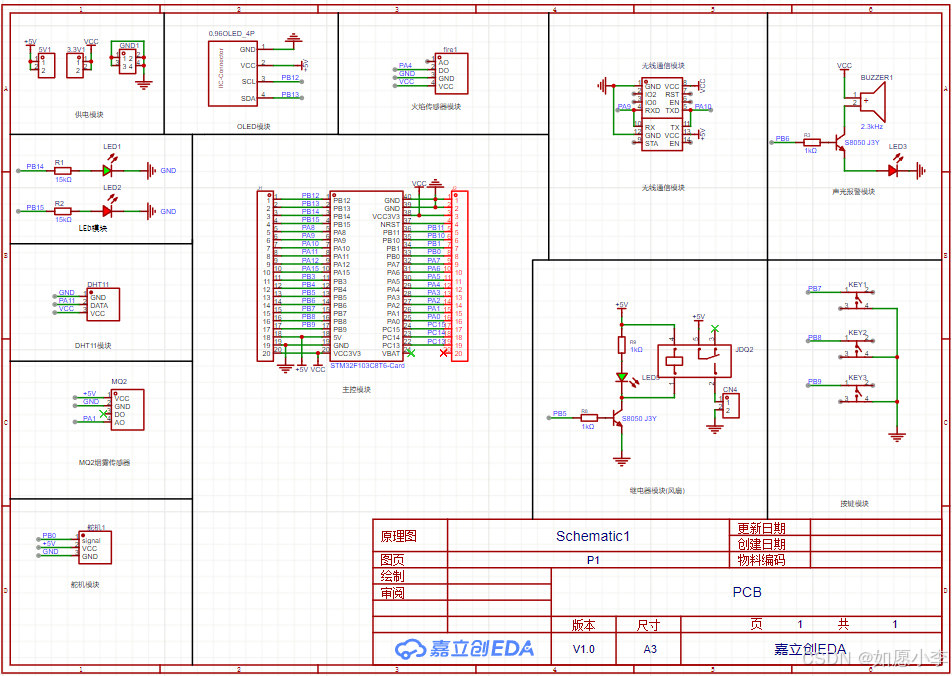

原理图

六、程序设计

#include "stm32f10x.h" // Device header
#include <string.h>
#include <stdio.h>
#include "delay.h"
#include "sys.h"
#include "oled.h"
#include "enum.h"
#include "usart.h"
#include "di.h"
#include "do.h"
#include "TIM4.h"
#include "dht11.h"
#include "mq2.h"
#include "SG90.h"
#include "HC05.h"

char keynum = 0;
uint8_t ucbuf[20];
u8 temp;                         // 温度
u8 humi;                         // 湿度
uint8_t sg90_state = 0;          // SG90状态
enum_sys_t sys_mode = auto_mode; // 系统模式
uint8_t fan_state = 0;           // 风扇状态
uint8_t fire_state = 0;          // 火焰状态

struct
{
  uint16_t adc;
  float adc_value;
  uint8_t value;
} mq2;

void key_proc(void)
{
  if (keynum == 1) // 按键1按下
  {
    sys_mode ^= 1; // 切换系统模式
    if (sys_mode == manual_mode)
    {
      LED1 = 1; // LED1亮
    }
    else
    {
      LED1 = 0; // LED1灭
    }
  }
  if (keynum == 2) // 按键2按下
  {
    if (sys_mode == manual_mode)
    {
      sg90_state ^= 1; // 切换SG90状态
    }
  }
  if (keynum == 3) // 按键3按下
  {
    if (sys_mode == manual_mode)
    {
      fan_state ^= 1; // 切换风扇状态
    }
  }
}

void dht11_proc(void)
{
  uint8_t row = 0;

  DHT11_Read_Data(&temp, &humi); // 读取DHT11
  OLED_ShowCH(0, row, (uint8_t *)"温度:");
  sprintf((char *)ucbuf, "%2d C", temp);
  OLED_ShowString(48, row, ucbuf, 16); // 显示温度
  OLED_ShowCH(0, row + 2, (uint8_t *)"湿度:");
  sprintf((char *)ucbuf, "%2d %%", humi);
  OLED_ShowString(48, row + 2, ucbuf, 16); // 显示湿度
}

void mq2_proc(void)
{
  uint8_t row = 4;

  mq2.adc = get_mq2_average(10);                 // mq2采样平均10次
  mq2.adc_value = 3.3 * mq2.adc / 4096;          // mq2电压值计算
  mq2.value = (uint8_t)(mq2.adc_value * 3 * 10); // 计算浓度值
  if (mq2.value >= 100)
    mq2.value = 100;
  OLED_ShowCH(0, row, (uint8_t *)"甲烷:");
  sprintf((char *)ucbuf, "%-3d%%", mq2.value); // 显示浓度值
  OLED_ShowString(48, row, ucbuf, 16);
}

void fire_proc(void)
{
  uint8_t row = 6;

  OLED_ShowCH(0, row, (uint8_t *)"火焰:");
  if (FIRE_IO) // 低电平为有火焰
  {
    fire_state = 0; // 火焰消失
  }
  else
  {
    fire_state = 1; // 火焰出现
  }

  if (fire_state)
  {
    OLED_ShowCH(48, row, (uint8_t *)"有");
  }
  else
  {
    OLED_ShowCH(48, row, (uint8_t *)"无");
  }
}

void beep_proc(void)
{
  if ((mq2.value > 20) || !FIRE_IO) // 甲烷浓度大于20%或有火焰
  {
    BEEP_ON; // 蜂鸣器响起
  }
  else
  {
    BEEP_OFF; // 蜂鸣器关闭
  }
}

void state_check_proc(void)
{
  if (sys_mode == auto_mode) // 自动模式
  {
    if ((mq2.value > 20) || (temp > 30) || (humi > 70)) // 甲烷浓度大于20% 或 温度大于30 或 湿度大于70
    {
      fan_state = 1;  // 风扇打开
      sg90_state = 1; // SG90转动
    }
    else
    {
      fan_state = 0;  // 风扇关闭
      sg90_state = 0; // SG90恢复
    }
  }
}

void fan_proc(void)
{
  if (fan_state)
  {
    FAN = 1; // 风扇打开
  }
  else
  {
    FAN = 0; // 风扇关闭
  }
}

void sg90_proc(void)
{
  if (sg90_state)
  {
    SG90_Set_Angle(90); // 占空比7.5%，90度
  }
  else
  {
    SG90_Set_Angle(0); // 占空比2.5%，0度
  }
}

void hc05_Proc(void)
{
  static uint16_t hc05_count = 0;
  const uint16_t hc05_delay_time = 10; // 1s

  hc05_count++;
  if (hc05_count < hc05_delay_time)
    return;
  hc05_count = 0;

  printf("a%02d%02d%02d%1d%1d", temp, humi, mq2.value, fire_state, sys_mode);
}

int main(void)
{
  NVIC_Configuration();
  OLED_Init(); // OLED初始化
  OLED_Clear();
#if BEEP_ENABLE
  Tim4_Int_Init(7199, 4999); // 初始化TIM4频率为1HZ
#endif
  di_init();
  do_init();
  dht11_init();             // DHT11初始化
  mq2_init();               // MQ2初始化
  SG90_PWM_Init(1999, 719); // 初始化舵机
  HC_05_Init();             // HC05初始化

  OLED_Clear();
  while (1)
  {
    keynum = KEY_Scan(0);
    key_proc();
    dht11_proc();
    mq2_proc();
    fire_proc();
    beep_proc();
    state_check_proc();
    fan_proc();
    sg90_proc();
    hc05_Proc();
  }
}

void USART1_IRQHandler(void) // 串口1中断服务程序
{
  u8 Res;
  if (USART_GetITStatus(USART1, USART_IT_RXNE) != RESET) // 接收中断(接收到的数据必须是0x0d 0x0a结尾)
  {
    Res = USART_ReceiveData(USART1);   // 读取接收到的数据
    if ((USART1_RX_STA & 0x8000) == 0) // 接收未完成
    {
      if (USART1_RX_STA & 0x4000) // 接收到了0x0d
      {
        if (Res != 0x0a)
          USART1_RX_STA = 0; // 接收错误,重新开始
        else
          USART1_RX_STA |= 0x8000; // 接收完成了
      }
      else // 还没收到0X0D
      {
        if (Res == 0x0d)
          USART1_RX_STA |= 0x4000;
        else
        {
          USART1_RX_BUF[USART1_RX_STA & 0X3FFF] = Res;
          USART1_RX_STA++;
          if (Res == 'z') // 最后一个字符
          {
            switch (USART1_RX_BUF[0])
            {
            case '1':
              sys_mode ^= 1; // 切换系统模式
              if (sys_mode == manual_mode)
              {
                LED1 = 1; // LED1亮
              }
              else
              {
                LED1 = 0; // LED1灭
              }
              break;
            case '2':
              if (sys_mode == manual_mode)
              {
                fan_state ^= 1; // 切换风扇状态
              }
              break;
            case '3':
              if (sys_mode == manual_mode)
              {
                sg90_state ^= 1; // 切换SG90状态
              }
              break;
            }
            USART1_RX_STA = 0;
          }
          if (USART1_RX_STA > (USART1_REC_LEN - 1))
            USART1_RX_STA = 0; // 接收数据错误,重新开始接收
        }
      }
    }
    if (USART1_RX_STA & 0x8000)
    {
      if (USART1_RX_BUF[0] == 'O' && USART1_RX_BUF[1] == 'K')
      {
        hc05_rev_okflag = 1; // 接收到OK
      }

      USART1_RX_STA = 0;
    }
  }
}
