前言

本章内容包含主要操作界面、有限元分析基本流程、后处理功能、网格无关性检查、保存与打包、文件的解压缩、结果局部显示和网格精度定性判定指标等内容。

1 有限元分析基本信息

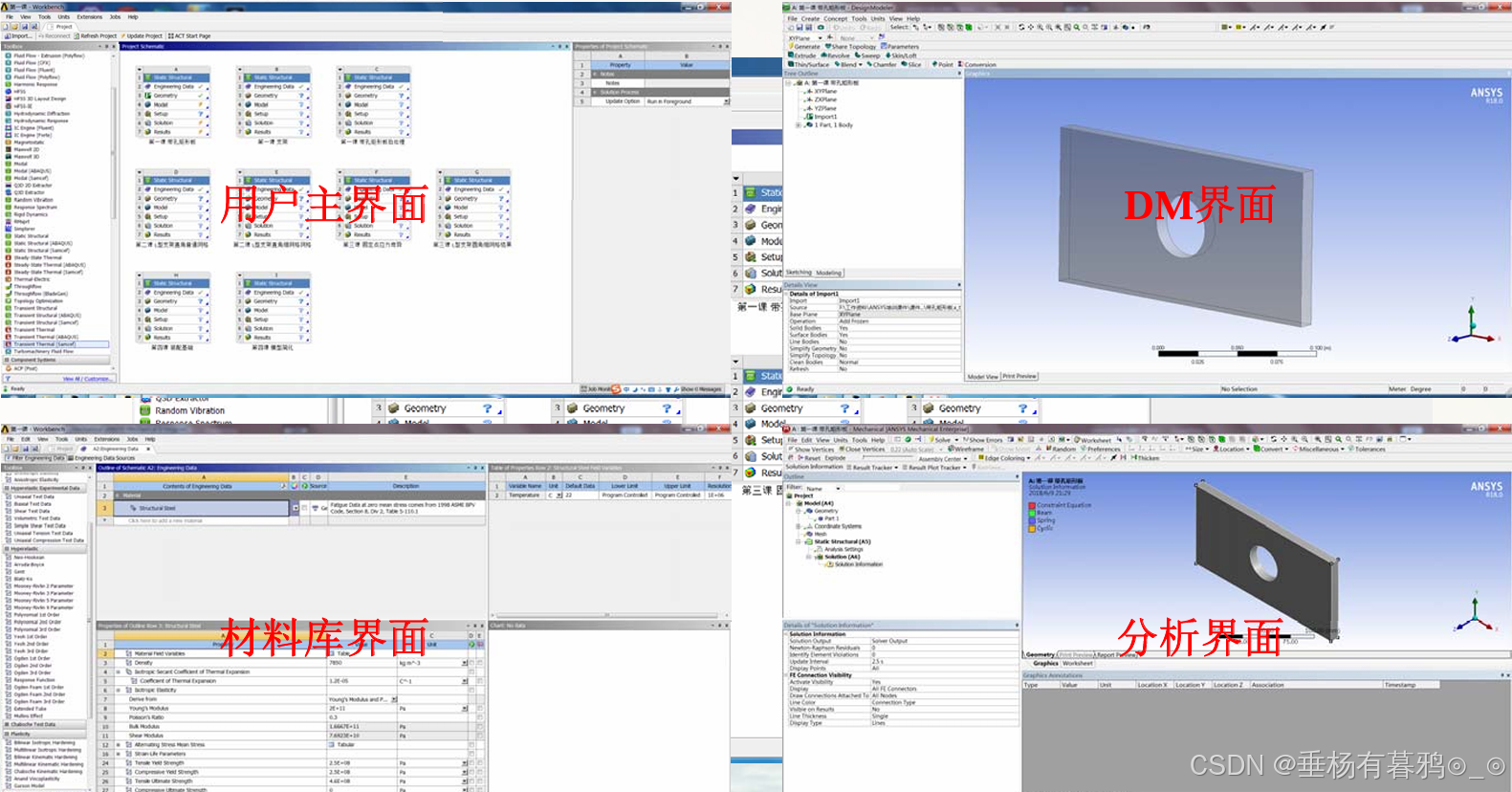

1.1 ANSYS Workbench的主要操作界面

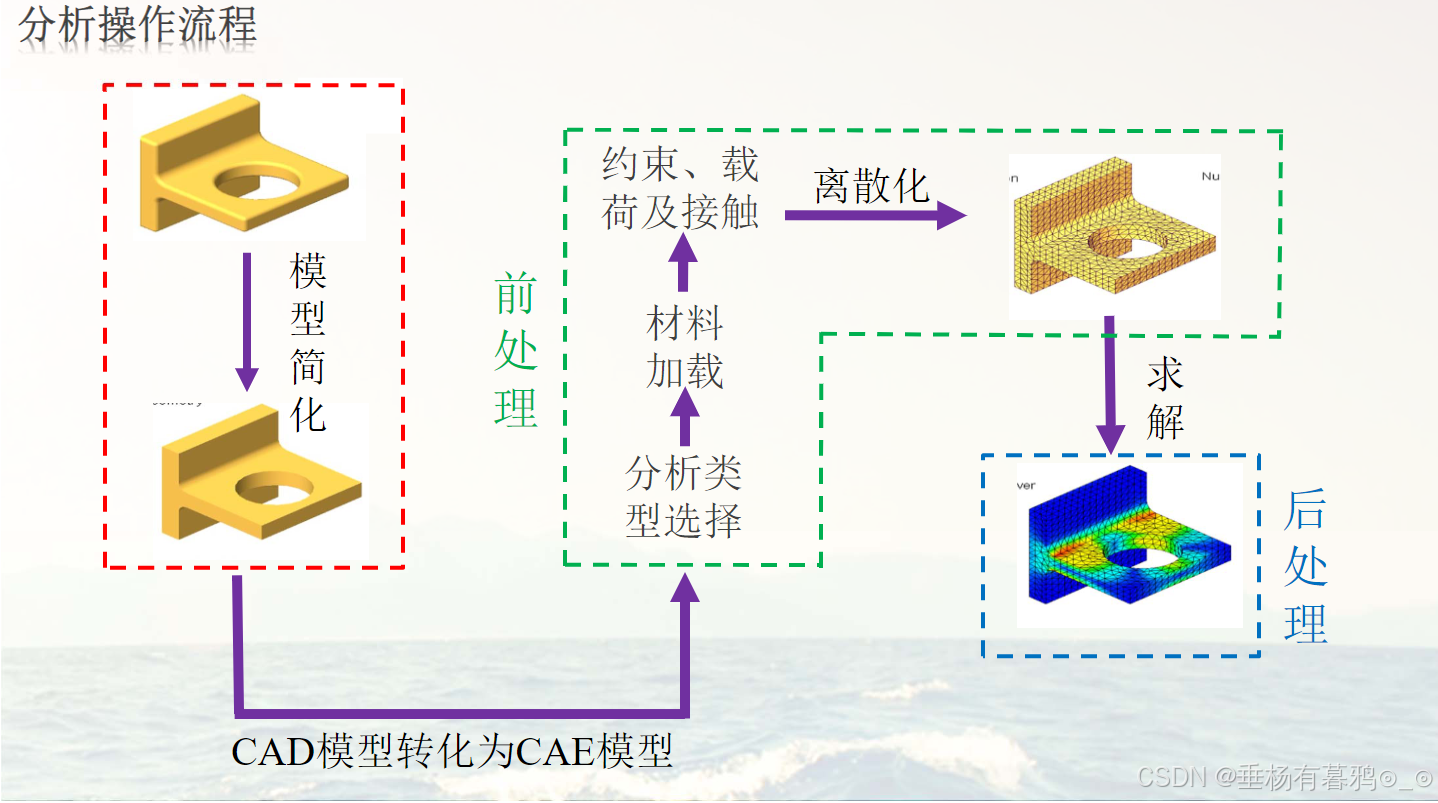

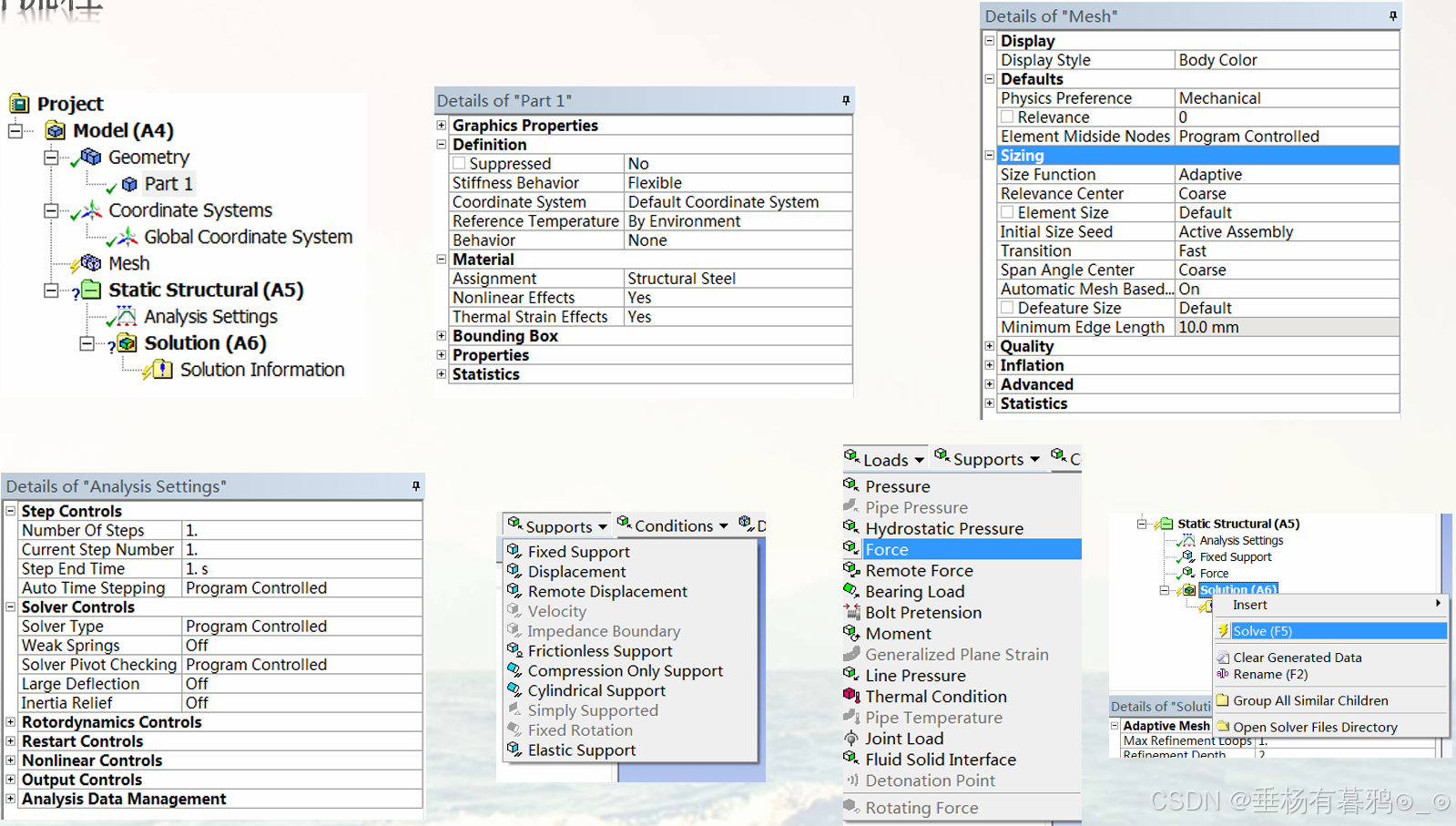

1.2 有限元分析基本流程

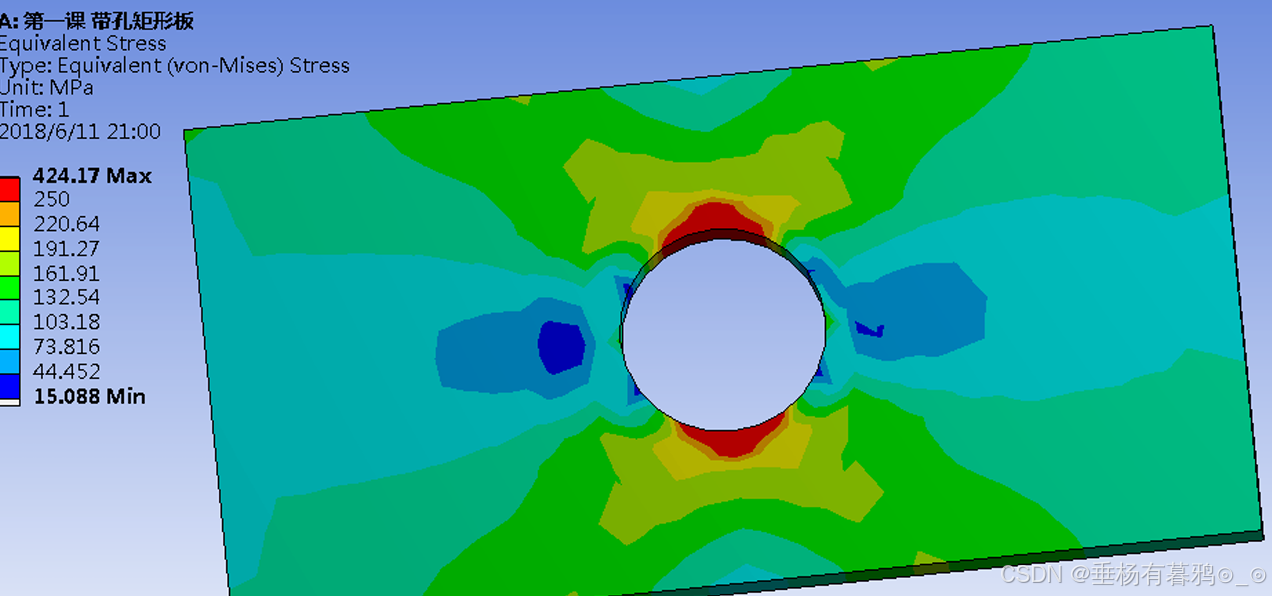

1.3 结果显示设置

1）变形比例缩放

2）红色和危险点关系

2 计算结果初分析

2.1 网格无关性检查

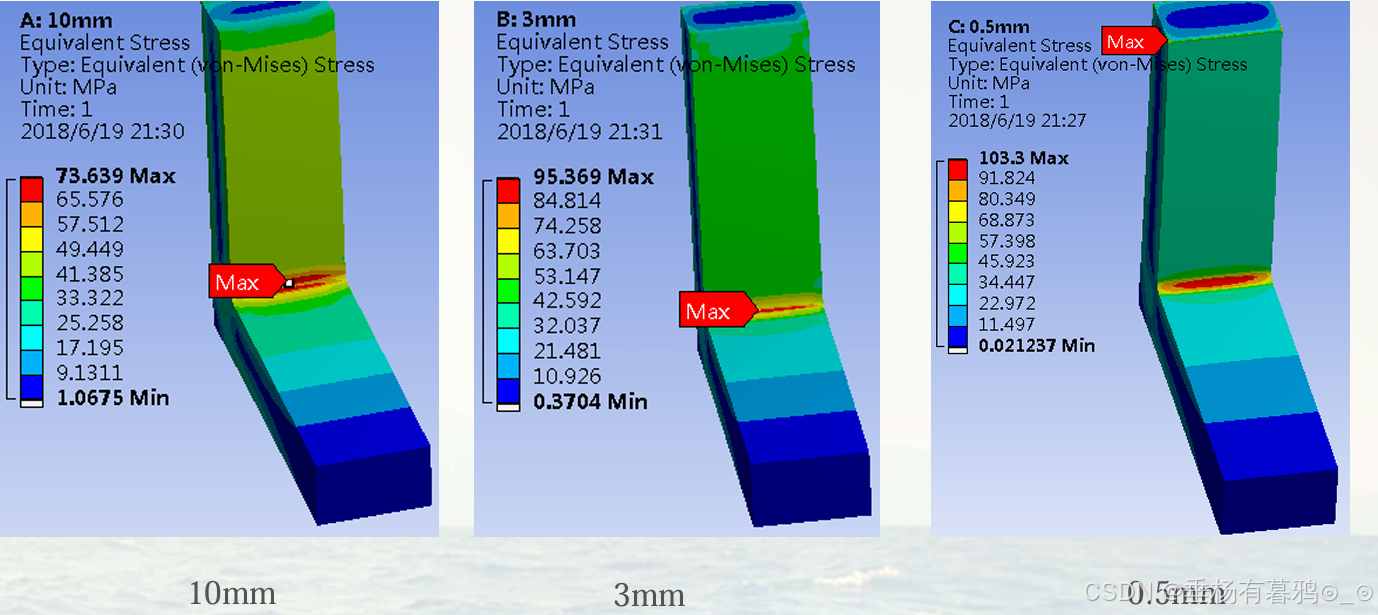

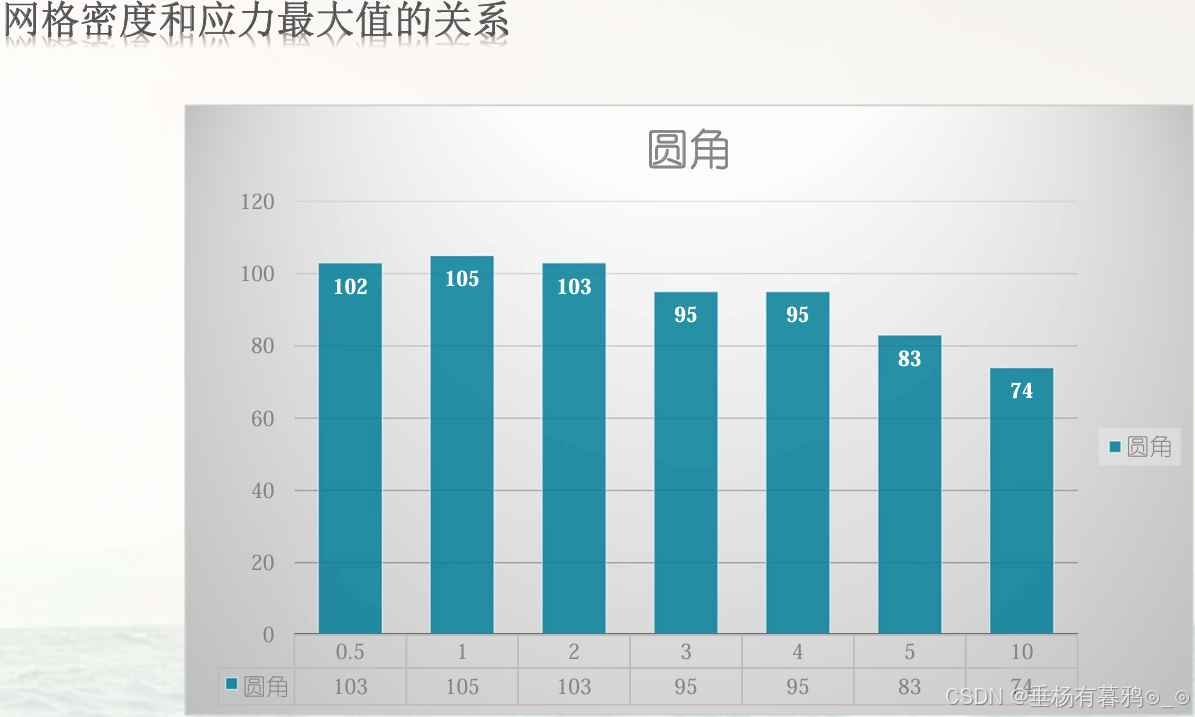

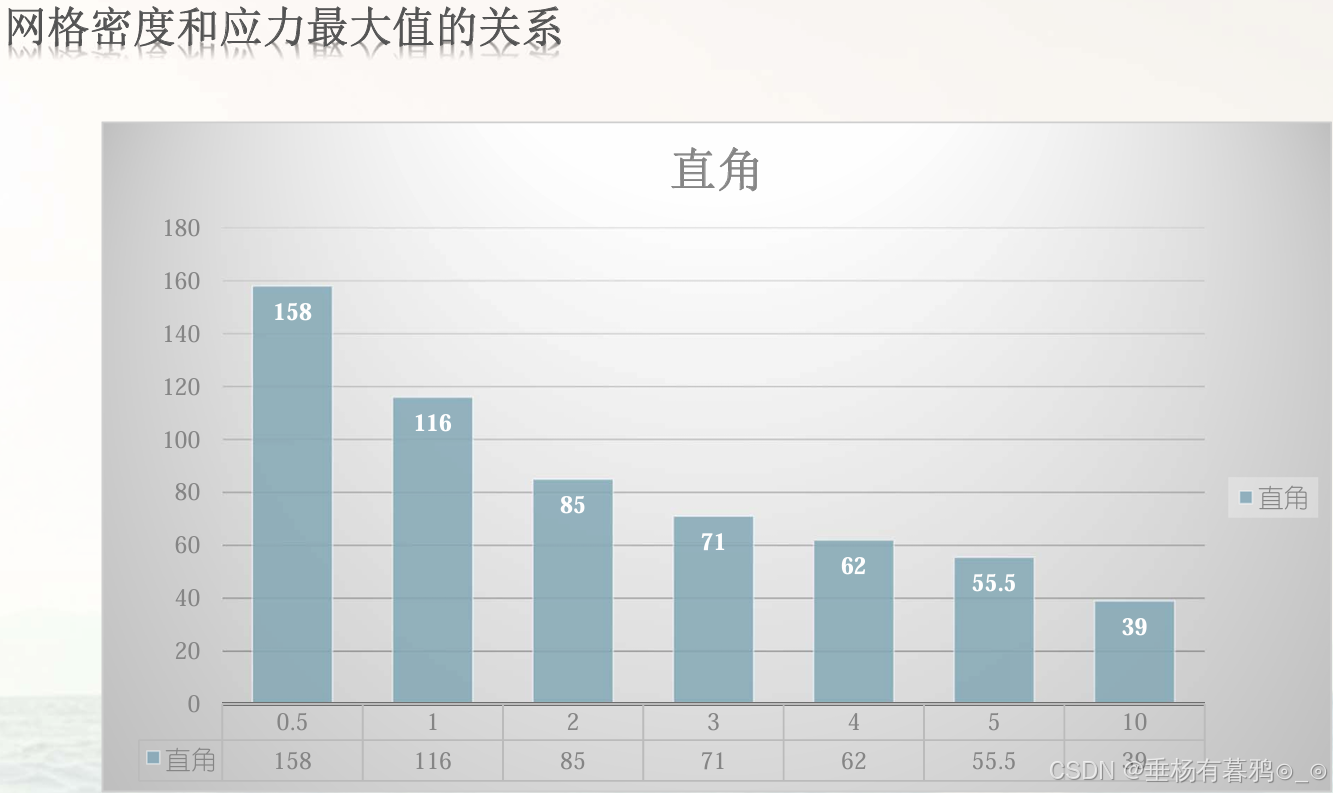

2.2 网格精度对应力结果的影响

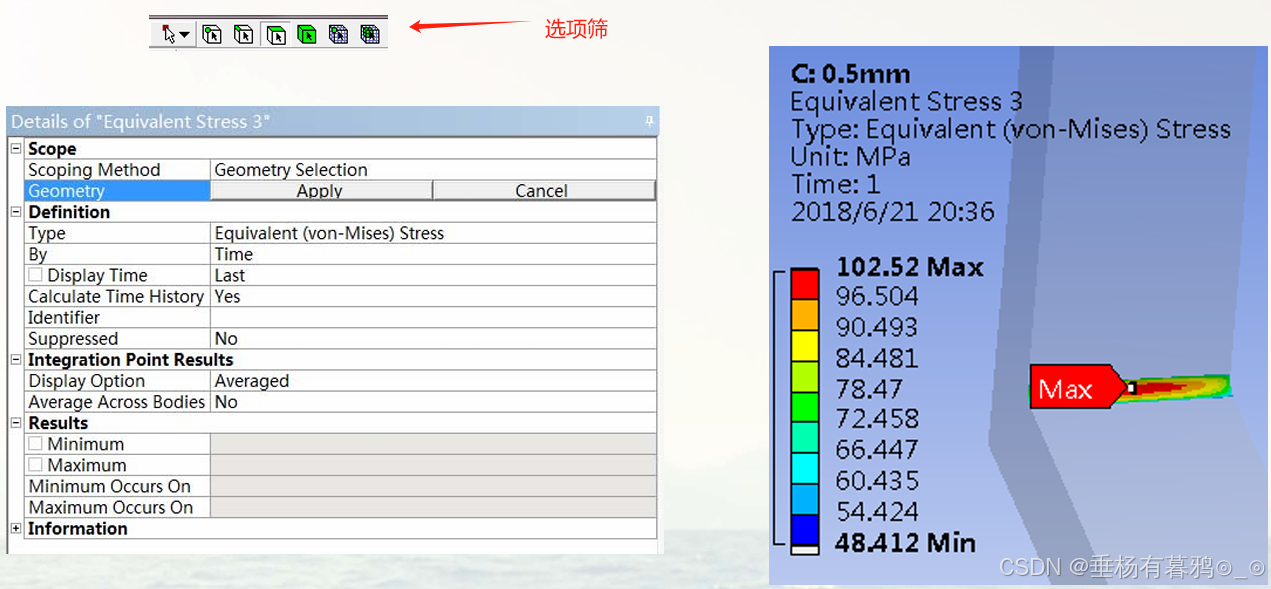

2.3 结果局部显示

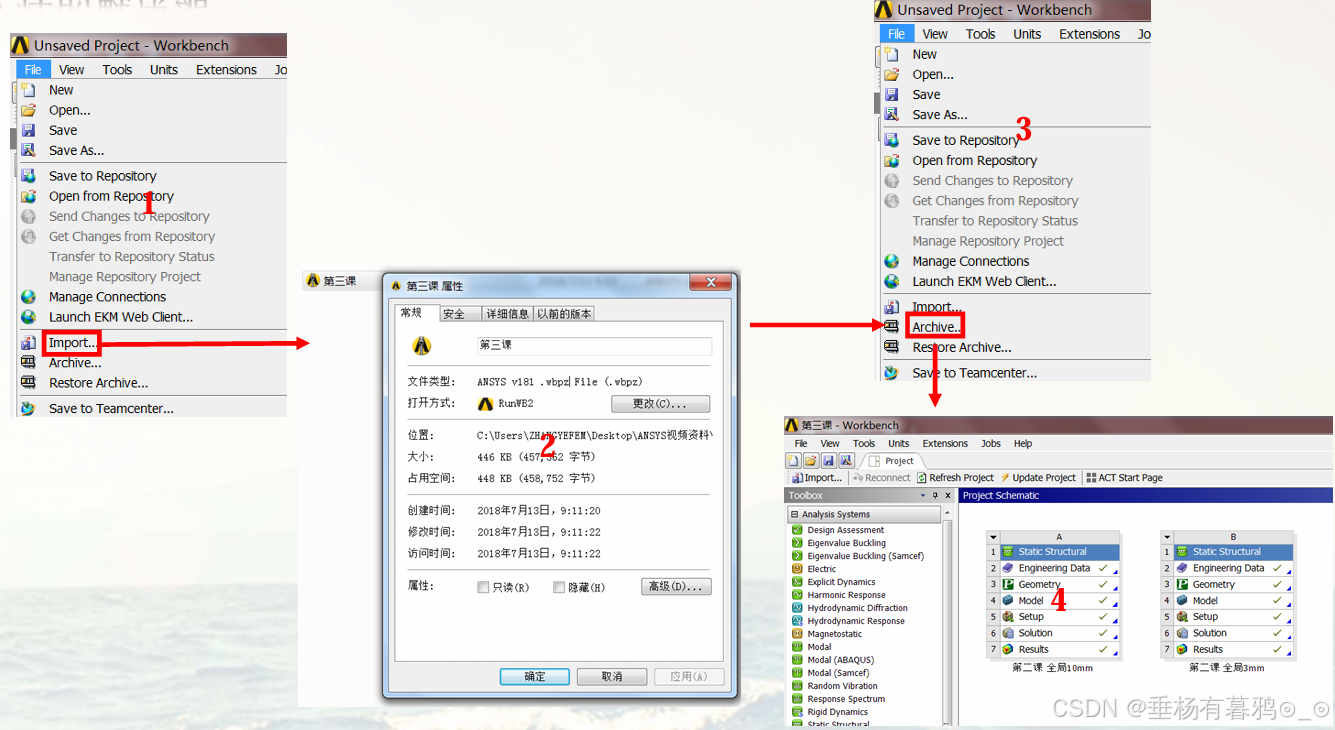

3 项目的保存、打包和解压缩

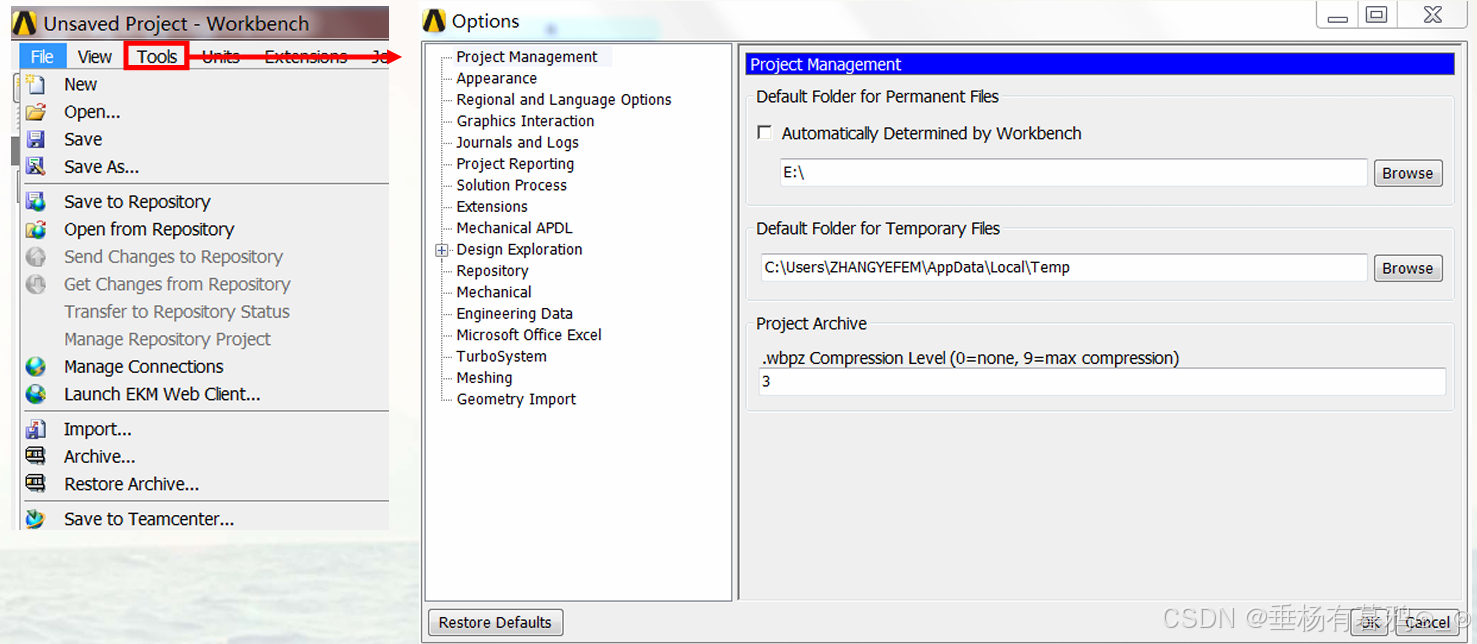

保存和打包功能

文件的解压缩

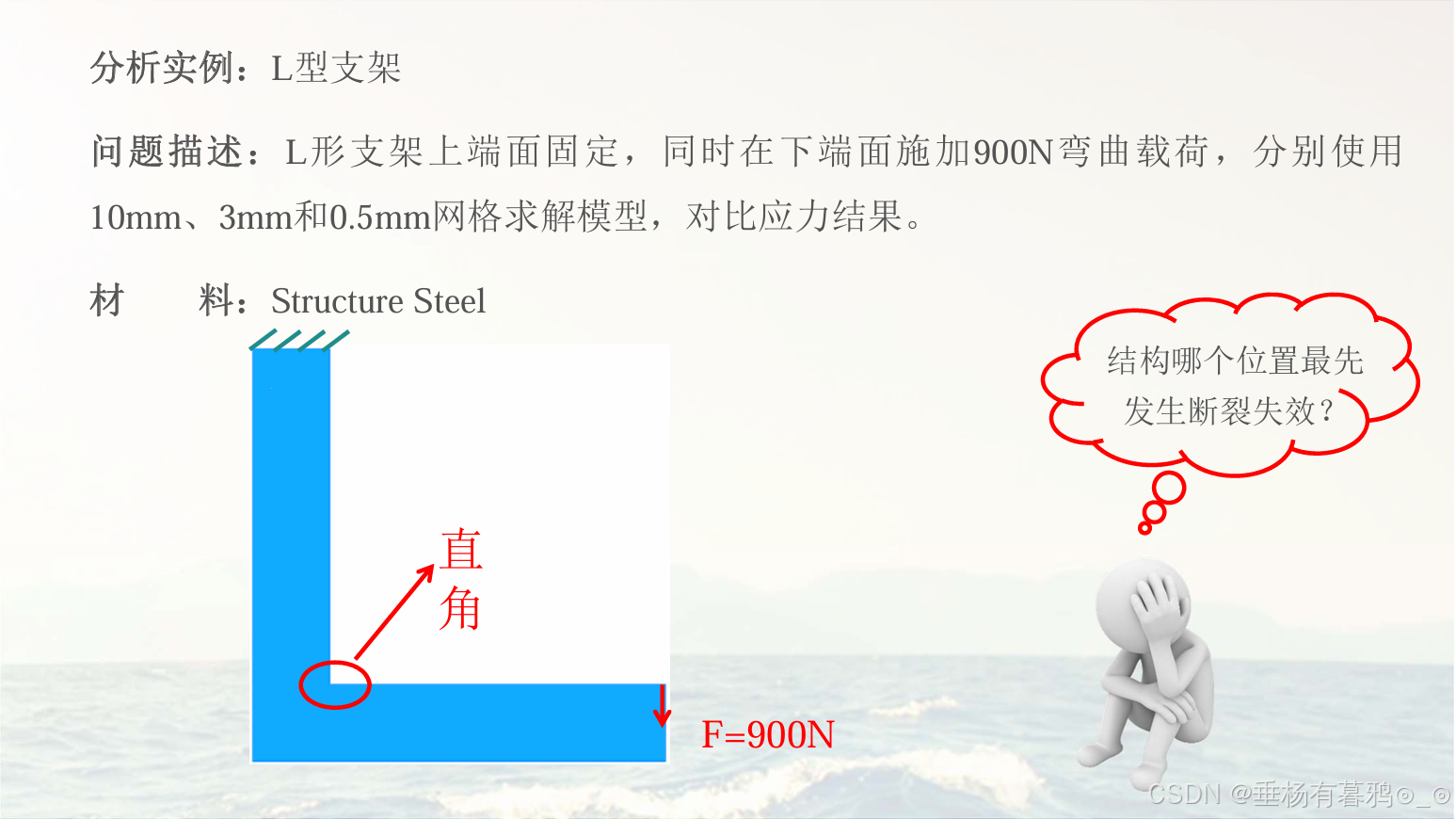

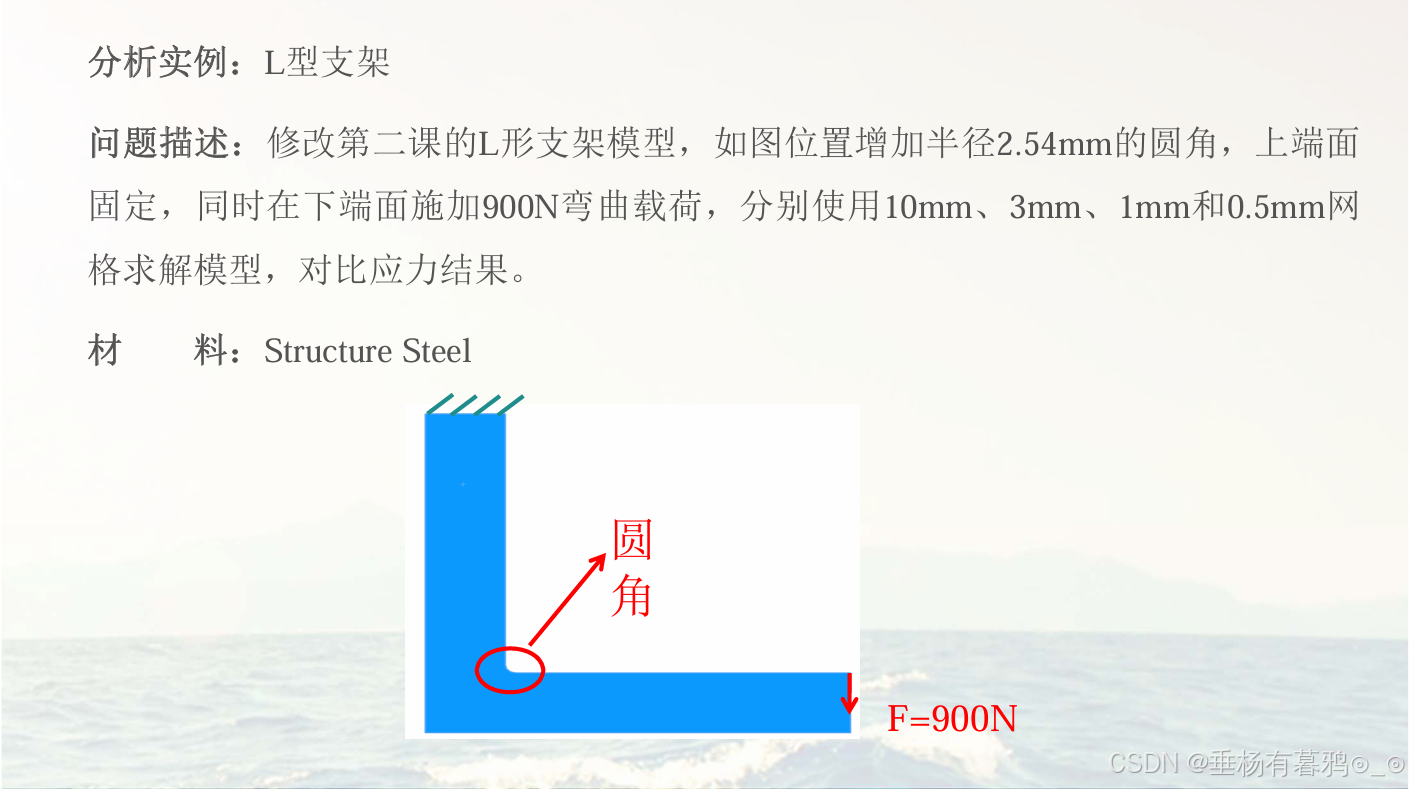

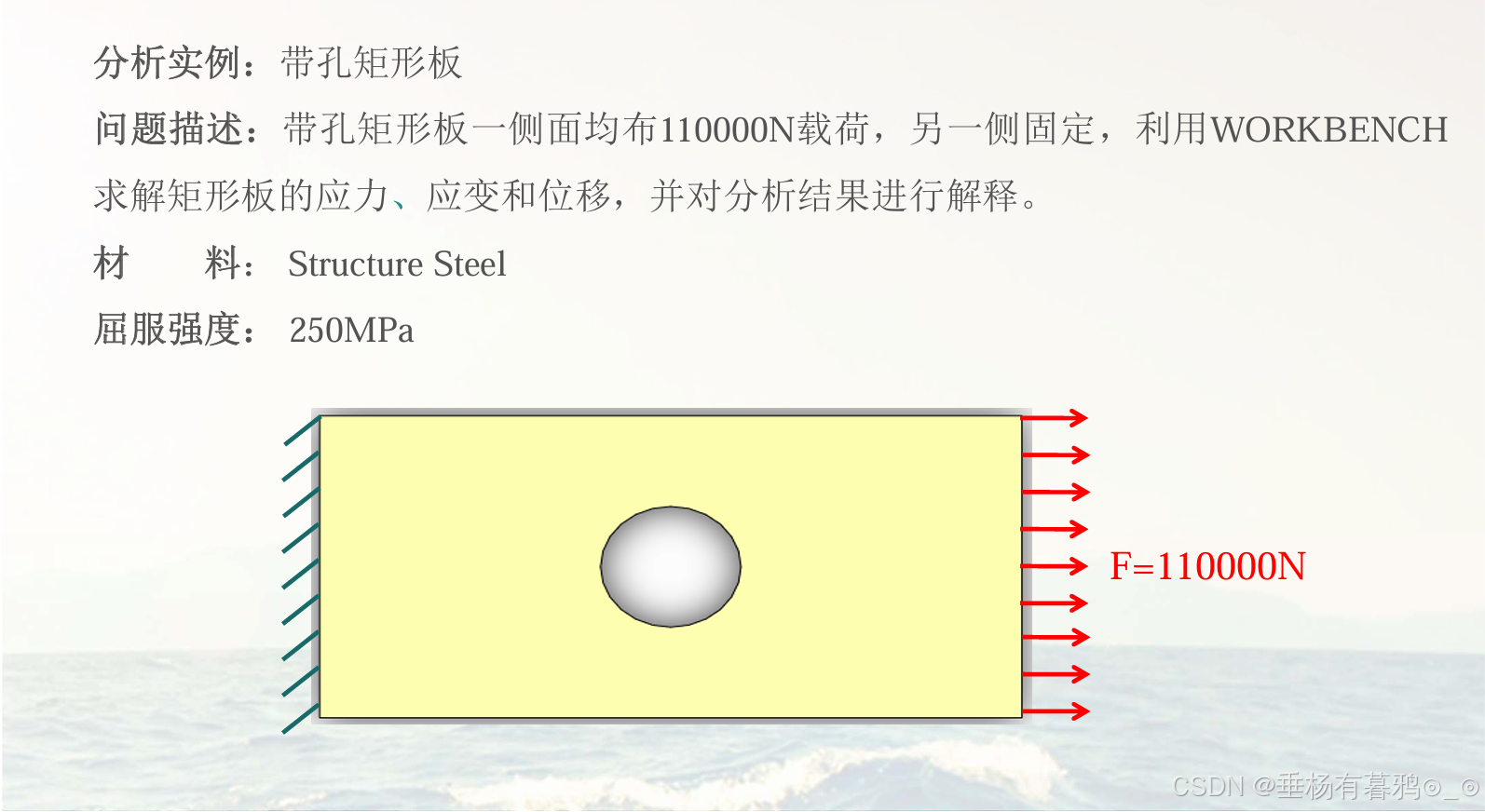

4 分析案例

5 小结

1. 目前，多数企业的分析结果不是由分析工程师承担责任而是由设计工程师或者部门领导承担责任，因此，有效地向非专业人士解答分析结果是分析工程师的职责!
2. 学软件不是要把每个功能都搞清楚用途，而是要去找到 你需要的功能在哪里。

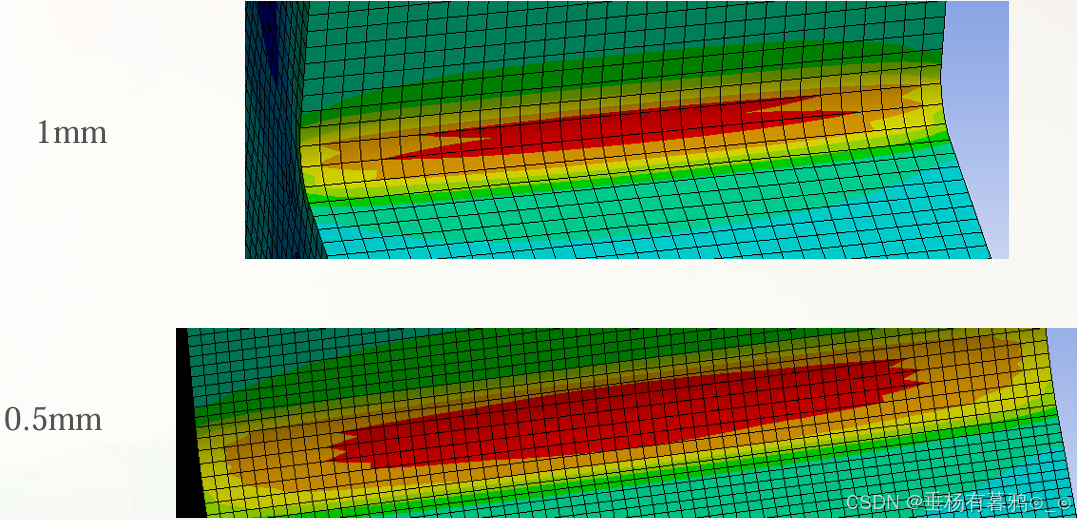

3. 网格精度定性判定指标：默认显示的红色应力区域存在部分连续位置完整覆盖两层单元（下图0.5mm网格符合要求）
