配置通过Console口登录交换机示例

操作步骤如下：

1、操作思路

        ①准备Console登录软件，如Xshell、MobaXterm、putty登各种远程软件。

        ②准备Console线缆，一般建议使用USB转串口的，调试基本上都是笔记本电脑。

                （准备好Console通信线缆。如果用户PC是笔记本电脑或者没有串口的电脑，还需要准备USB转串口的转接线，并按照说明书安装好随线光盘的驱动）

        ③配置终端仿真软件，设置连接接口及通信参数，登录交换机。

2、网络拓扑

3、配置操作：

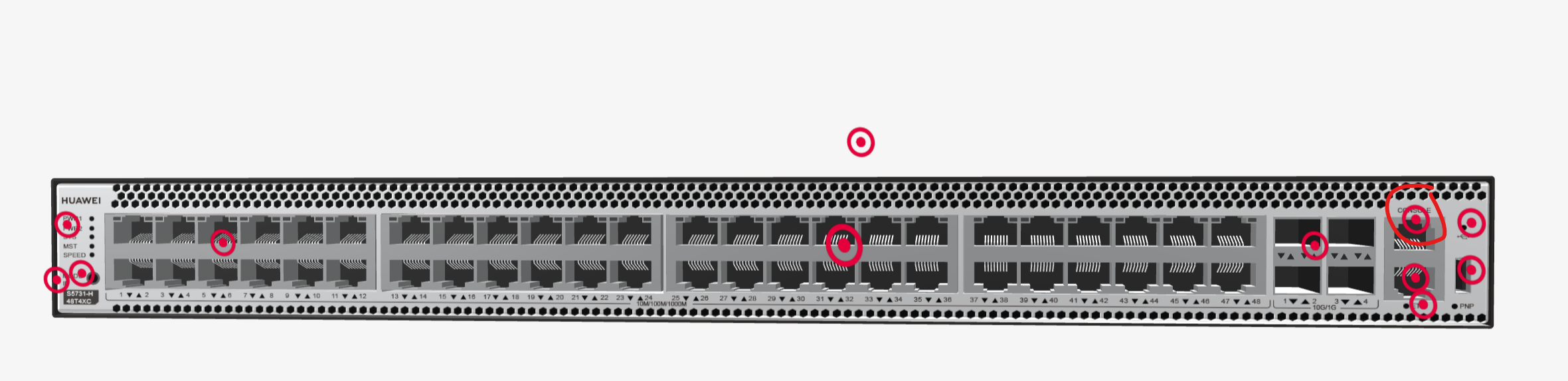

        ①将Console通信电缆的DB9（孔）插头插入PC机的串口（COM）中，再将RJ-45插头端插入设备的Console口中，如图所示（以华为S5700系列交换机为例）

        ②配置终端仿真软件并登录交换机

                在PC上打开终端仿真软件，新建连接，设置连接的接口以及通信参数与交换机Console口缺省配置相同。传输速率 9600bit/s、流控方式 不进行流控 校验方式、停止位 1、数据位 8。

        ③配置完成之后即可进行登录
