华为设备OSPF邻居建立全流程详解（含eNSP实验验证）

一、华为OSPF特性概览
华为VRP系统OSPF实现与标准协议的区别：

默认Router-ID自动选择机制（建议优先选择Loopback地址）

静默接口配置命令差异

LSA生成策略优化（默认抑制Type-7 LSA重传）

二、华为OSPF邻居建立关键配置

1. 基础配置模板
huawei
sysname Router
interface interface Ethernet 0/0/0
 ip address 192.168.1.1 30
 ospf enable 1 area 0  # 华为特色区域激活方式
quit
ospf 1 router-id 1.1.1.1
 area 0
  network 192.168.1.0 0.0.0.5  # 传统网络声明方式（兼容模式）

2. 必要参数验证命令
huawei
display ospf peer  # 查看邻居状态
display ospf interface GigabitEthernet0/0/1  # 检查接口参数
display ospf error  # 查看错误统计

三、华为特有机制解析
1. 邻居状态机增强
华为设备新增两种特殊状态：

Attempt状态：仅NBMA网络有效，表示主动尝试建立连接

Backup Seen：检测到BDR存在的标志

2. 安全认证配置
华为支持三种认证模式：

huawei
# 区域级认证
ospf 1
 area 0
  authentication-mode simple cipher Huawei@123

# 接口级认证
interface GE0/0/1
 ospf authentication-mode md5 1 cipher HCIE@2024

3. 网络类型调整
huawei
interface Serial1/0/0
 ospf network-type p2mp  # 将FR链路改为P2MP类型

四、建立条件专项说明
1. MTU严格检测机制
华为默认开启MTU检查，必须匹配：

huawei
# 临时关闭MTU检查（排错用）
interface GE0/0/1
 ospf mtu-ignore

2. 华为设备优先级处理
DR选举规则增强：

优先级0表示永不参与选举

重启后保留原DR角色（除非检测到拓扑变更）

3. 区域类型兼容表
本端区域类型    对端支持区域类型
Normal    Normal/Stub/NSSA
Stub    Stub
NSSA    NSSA/Normal

五、典型故障排查案例
案例1：状态卡在ExStart
huawei
display ospf peer verbose
# 常见原因：
# 1. Router-ID冲突
# 2. MTU不匹配（查看接口if-mtu）
案例2：反复震荡的邻居
huawei
display ospf error | include "bad checksum"
# 可能原因：
# 1. 物理链路问题
# 2. 认证密钥不匹配

六、eNSP实验验证建议
基础邻接实验：

配置两台AR2220建立Area 0邻居

抓包分析DD报文交互过程

复杂场景实验：

huawei
# 模拟NBMA环境
interface Serial0/0/0
 link-protocol fr
 fr map ip 10.1.1.2 dlci 102 broadcast
 ospf peer 10.1.1.2
七、华为最佳实践
始终手动配置router-id

在广播网络明确配置DR优先级

使用reset ospf process谨慎（会导致路由重计算）

附：常用诊断命令速查表
命令                                                功能
display ospf lsdb                        查看LSDB摘要
debugging ospf packet hello        调试Hello包
reset ospf 1 process                重置OSPF进程

下面在华为ENSP上进行案例配置：

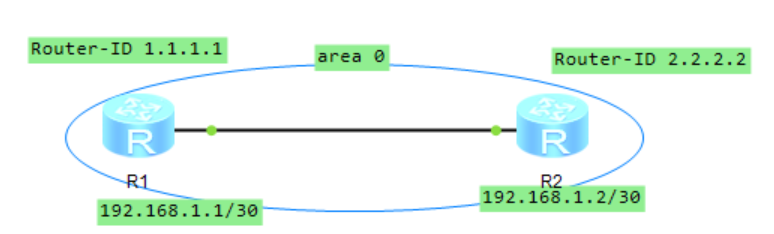

①拓扑图：

②设备配置

R1配置：
interface Ethernet 0/0/0
 ip address 192.168.1.1 30
#接口互联地址配置，一般建议配置2位地址
 ospf enable 1 area 0
#接口宣告OSPF
quit
ospf 1 router-id 1.1.1.1
#配置route id
 area 0
#配置区域
  network 192.168.1.0 0.0.0.255
#宣告对应的网段信息

R2配置：
interface Ethernet 0/0/0
 ip address 192.168.1.2 30
#接口互联地址配置，一般建议配置2位地址
 ospf enable 1 area 0
#接口宣告OSPF
quit
ospf 1 router-id 2.2.2.2
#配置route id
 area 0
#配置区域
  network 192.168.1.0 0.0.0.255
#宣告对应的网段信息

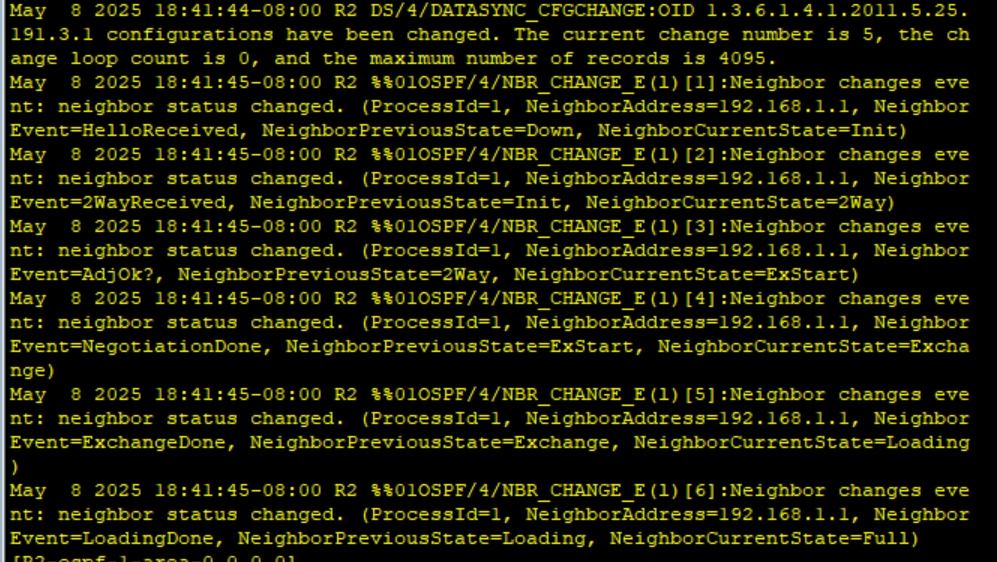

配置过程中可以看到邻居建立日志:

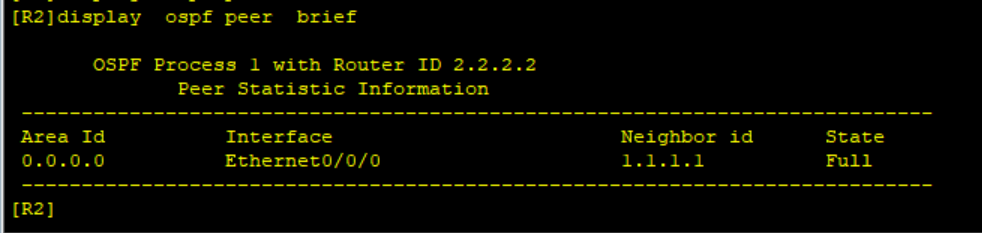

③邻居建立查看：
