打开数据、图像

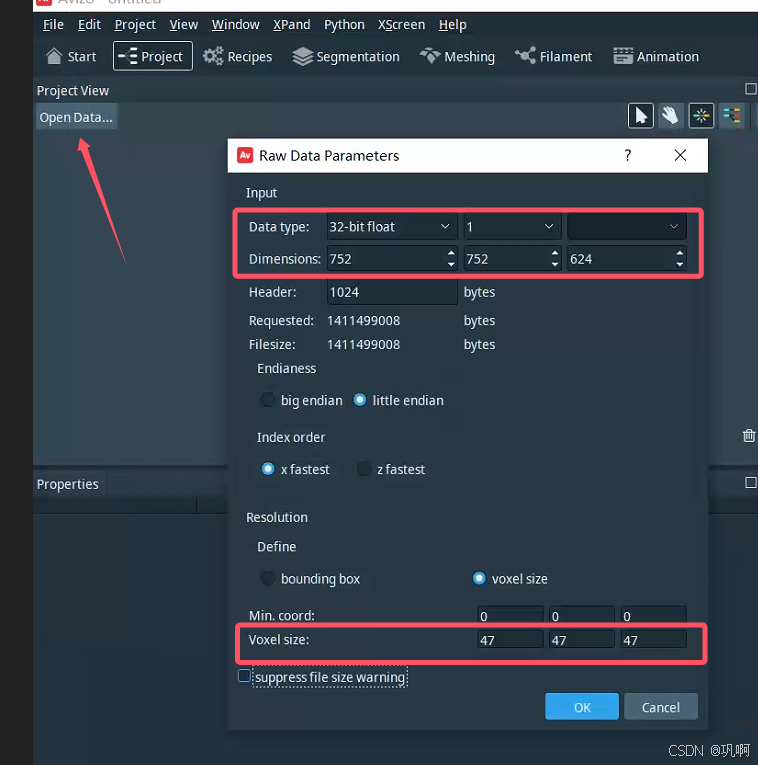

首先打开Avizo,创建一个空白项目,之后打开想要分析的数据,根据数据调整参数,例如图像大小、体素大小(单位是nm)等。
查看和调整图像

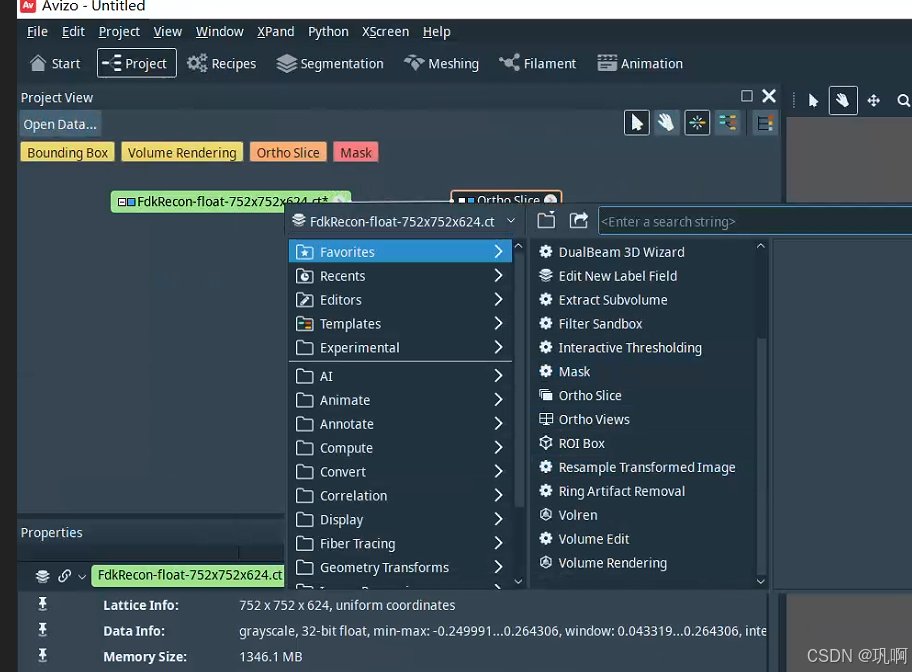

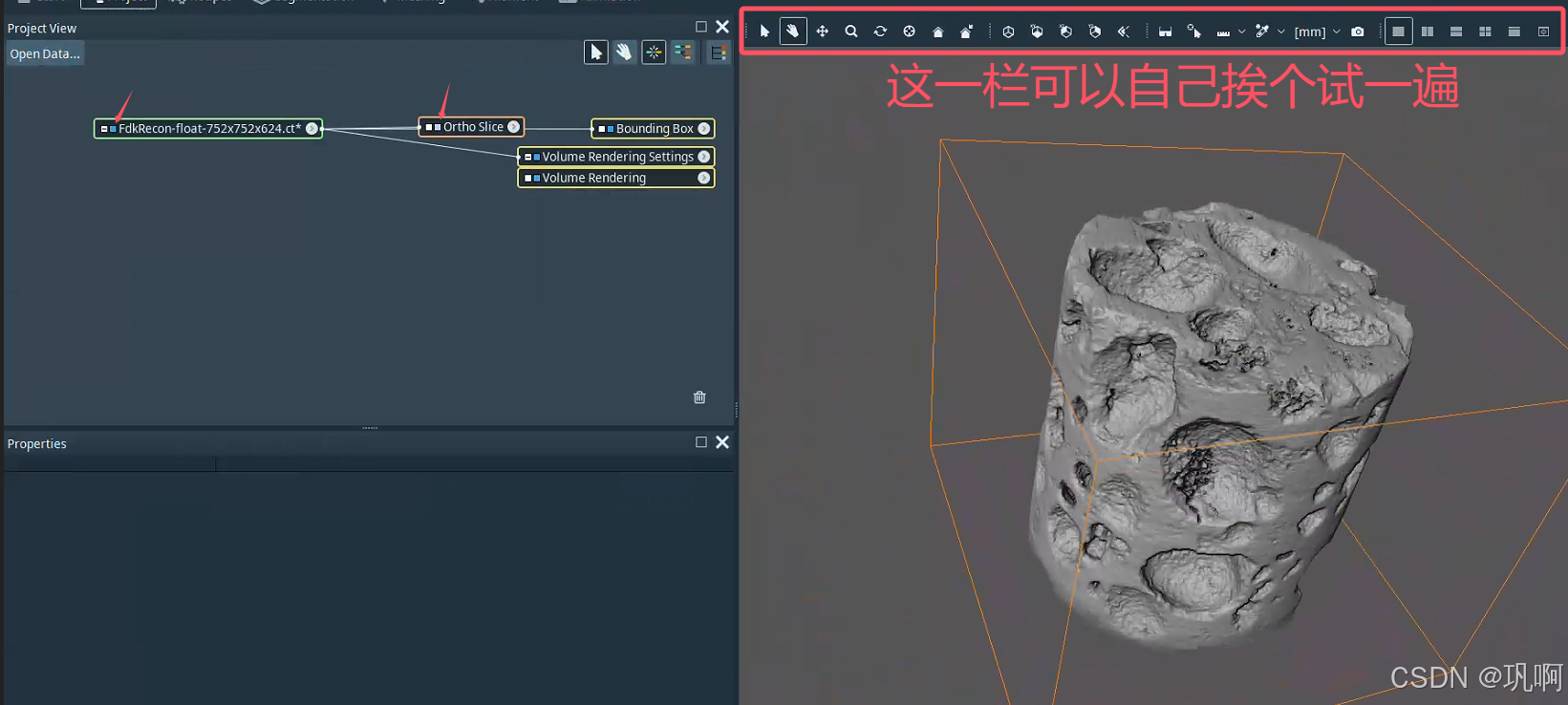

在左上角的Project View窗口中,绿色的为数据,红色的为方法,右键数据,可以为其添加一些内容,如果要可视化数据,常用的有Volume Rendering、Bounding Box、OrthoSlice,可以在搜索栏搜索需要的方法。
每个数据左侧的蓝色的小方块(Viewer Toggle)可以调整是否显示数据。
另外布局乱了可以在左上的菜单栏——Window调整和重置布局。
可以点击Volume Rendering,然后在左下角的properties调整ColorMap来选择显示的范围

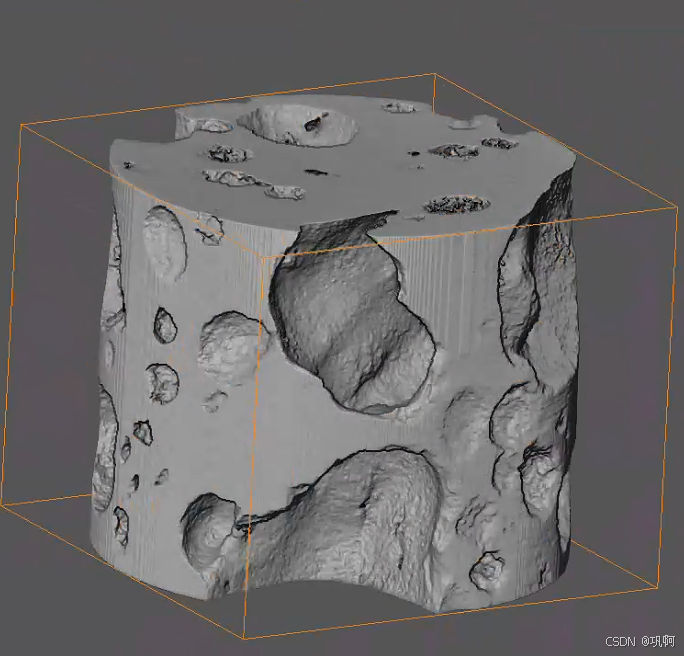

接下来需要将感兴趣的部分从整个数据中划分出来,在我的示例数据中,我只想分析中间这个石头,那么需要将其分割出来,如果数据数据是歪的,还可以使用Transform Editer将其摆正,再用Resample Transformed Image进行Apply得到调整后的新图像。

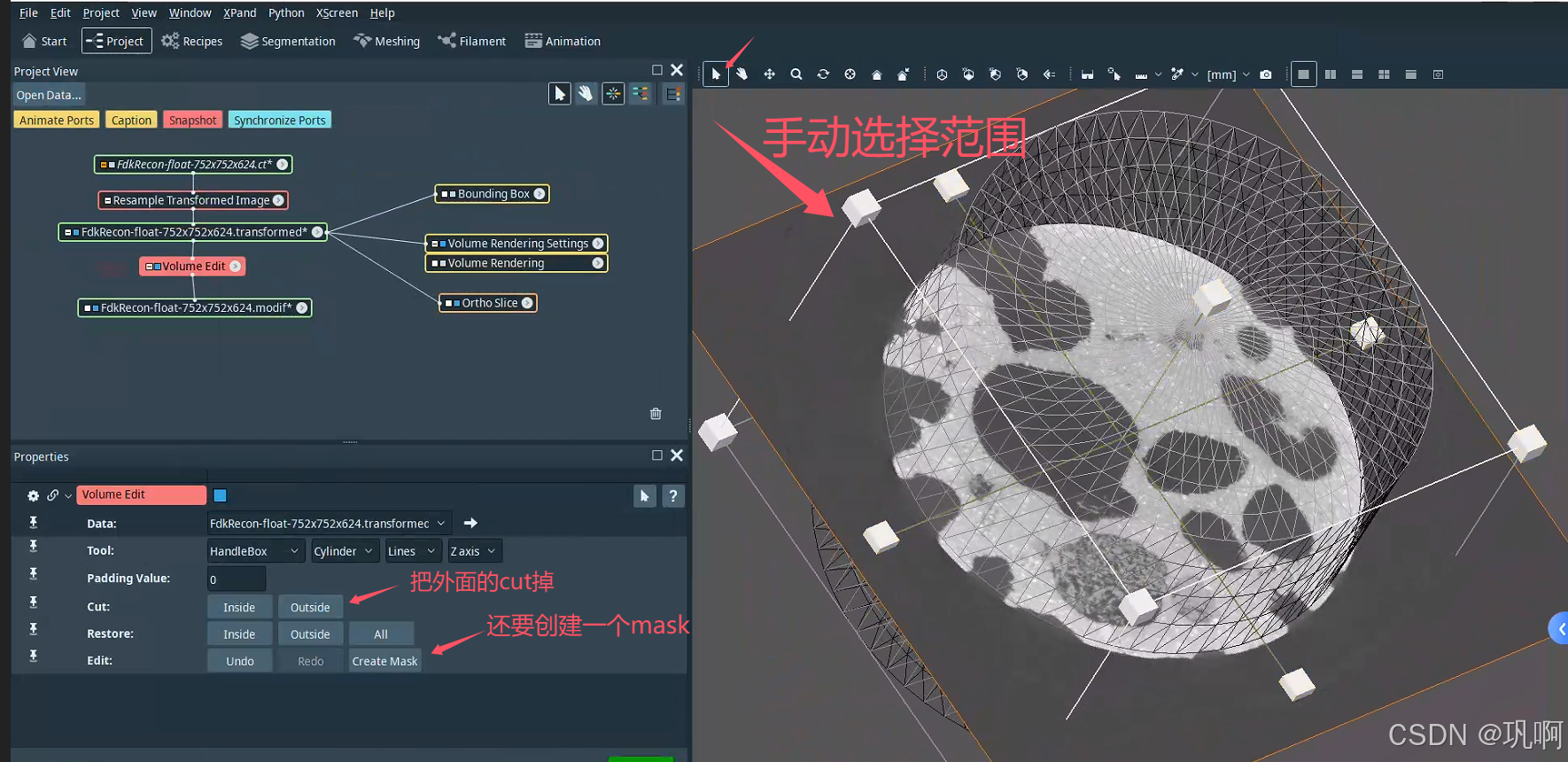

现在切出来我们需要的部分,首先为图像添加Volume Editor,然后手动选择范围,再切掉范围以外的部分,得到切割后的数据,最后还需要创建一个mask。
如果还想切,可以用crop editor把图像大小切成数据所在部分的大小
现在,我们有了完美的数据,接下来终于可以开始分析了。
最关键的一步——分割孔隙
这是最重要的一步,有许许多多的算法,这里只分享我使用的一个分割步骤。
首先切换到Segmentation部分,这里的左侧,从上到下有四个部分,最上边为Image和Label field;第二部分是Materials;再下面有个收起来的Display Control;最后一个部分是Selection。用法是在Selection选好区域,添加到Materials中,得到的数据在Label field中。懒得看就直接上手。
选择你想分割孔隙的图像,新建一个Label field。在Materials中新建一个(或者直接用它给出的Inside也可以,还可以重命名)

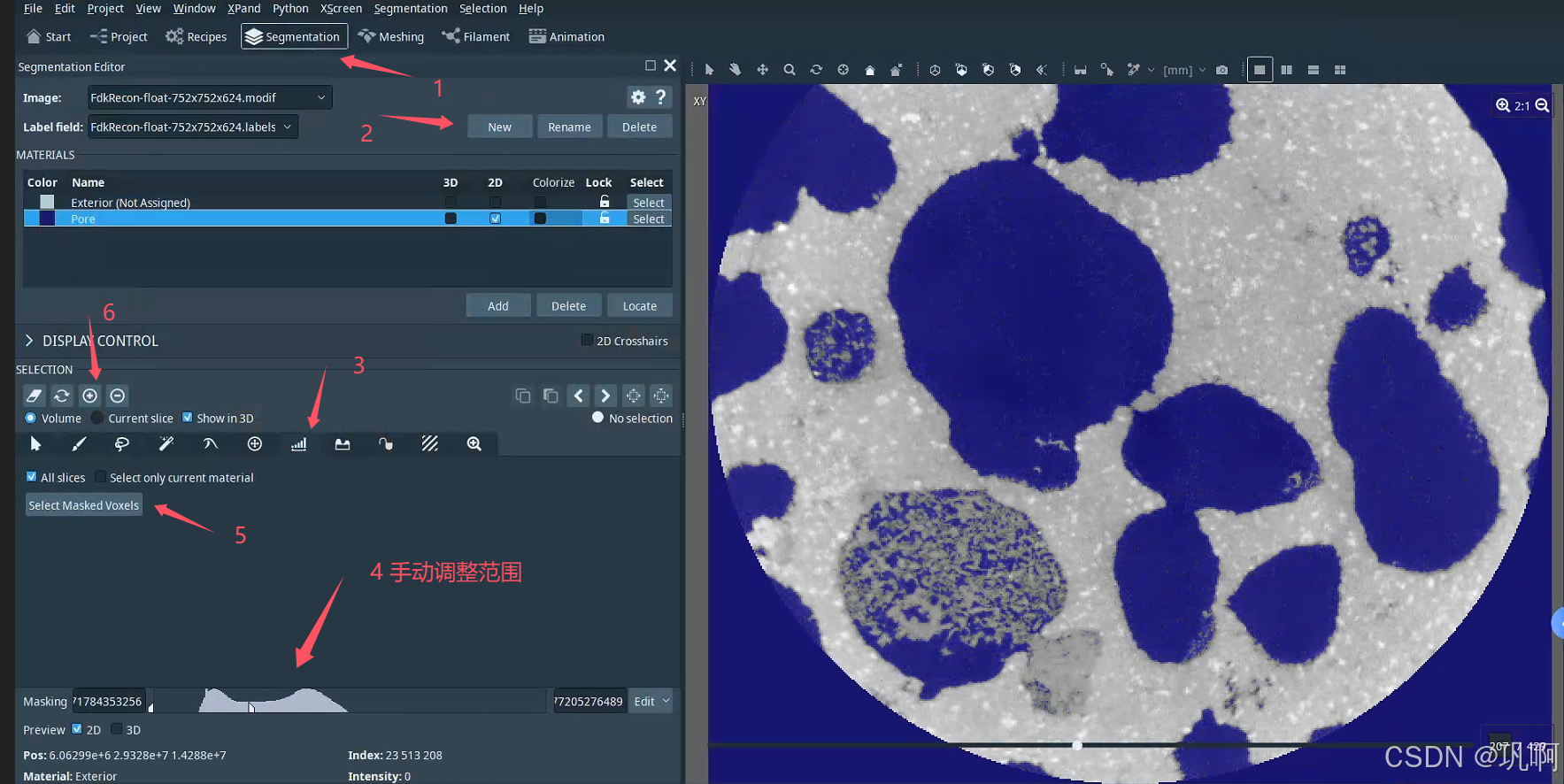

之后在Selection中选择阈值Threshold,选择孔的部分,调整好范围,这里推荐不要太严格,因为后面还可以用分水岭让它自己判断。再点击选择区域,将其添加到Materials中即可。
到这里,选择的孔隙已经可以用来计算孔隙率了。返回Project,看到你创建的label,那个就是孔的lable,可以直接跳到计算孔隙率这一步了,当然接下来的也不难,并且如果你的样本质量很高,孔隙很明显,那可能对你的样本没有用。

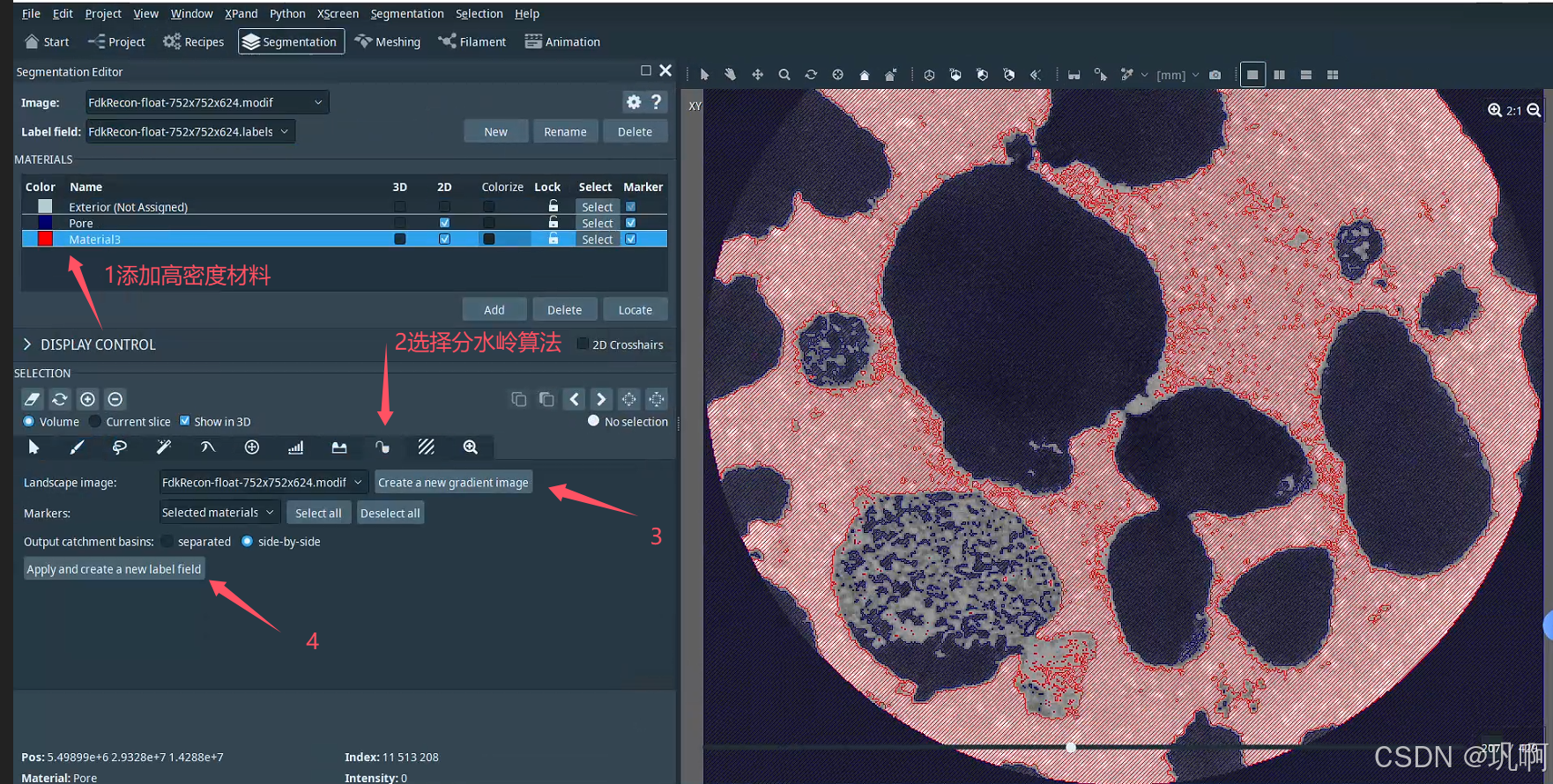

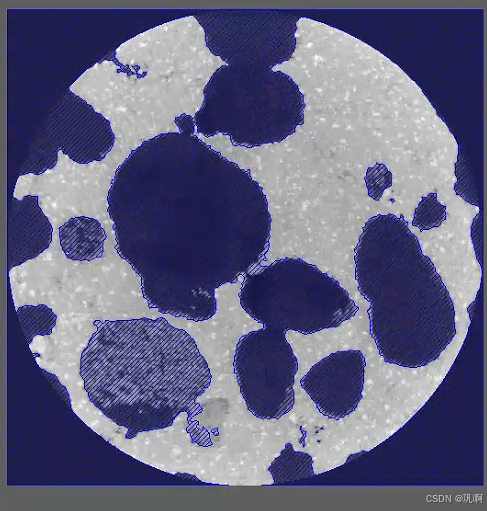

但是从我的样中左下角可以看到,这是一个大孔,但是孔中间却被低密度的内容填充,阈值分割是无法将其分割出来的。我们需要继续调整,也非常简单,重复选择孔的过程,只是这次通过阈值选择高密度的部分,当做新的材料。
在图中,红色、蓝色分别表示材料和孔隙,现在使用分水岭算法将二者扩大。可以多次尝试,但多次尝试要记住不要选错了梯度和Label field。
还可以用画笔brush手动修正一下区域再进行分水岭。
效果已经比较让人满意了。
计算孔隙率

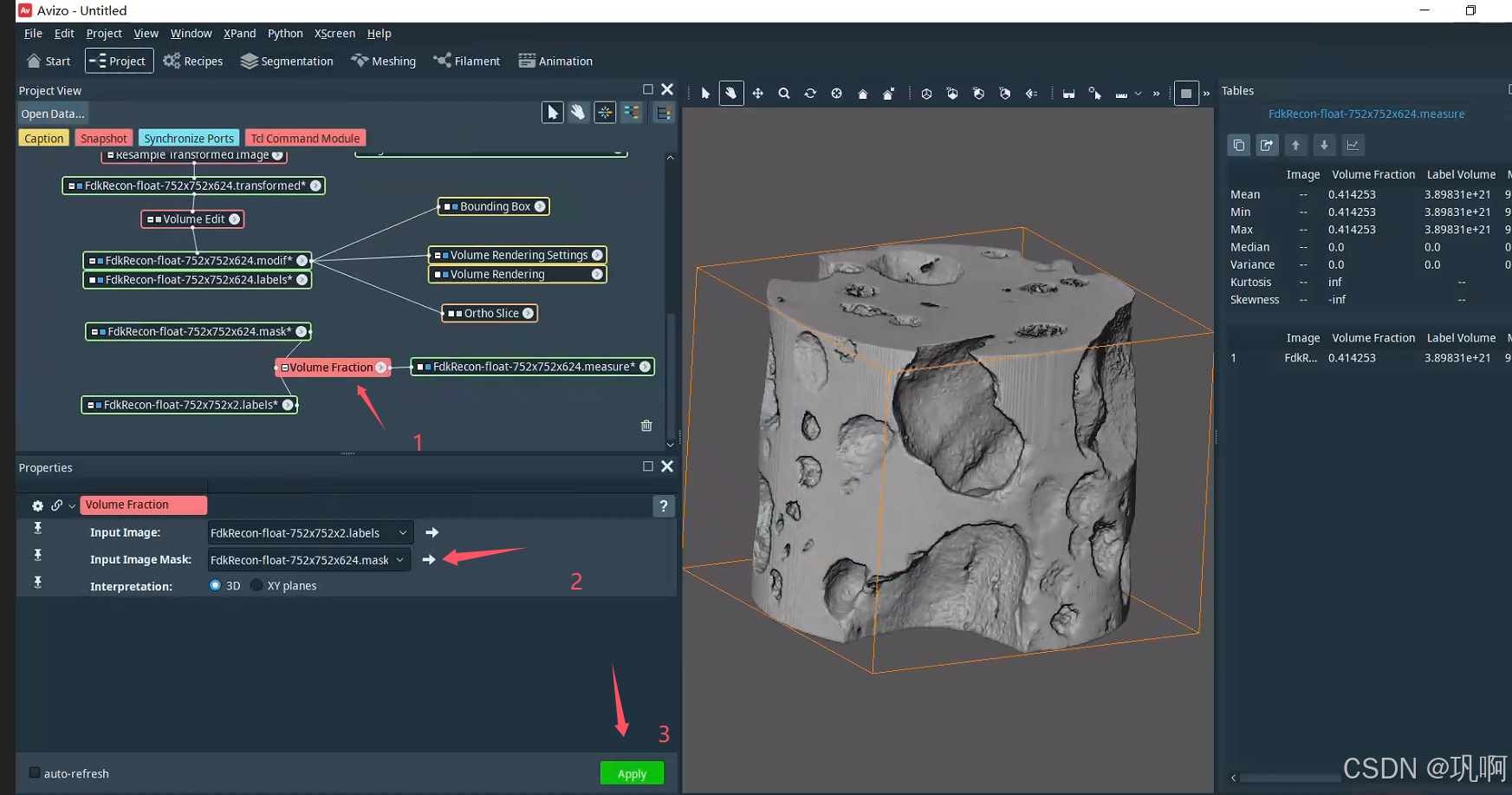

在Materials中只保留孔隙,其他材料删除即可,对labels添加Volume Fraction,选择之前创建好的mask即可(注意大小一致,如果对图像进行了裁剪crop,那mask也要裁剪)。
如此便得到了孔隙率0.414...。
好了,结束!
分析孔

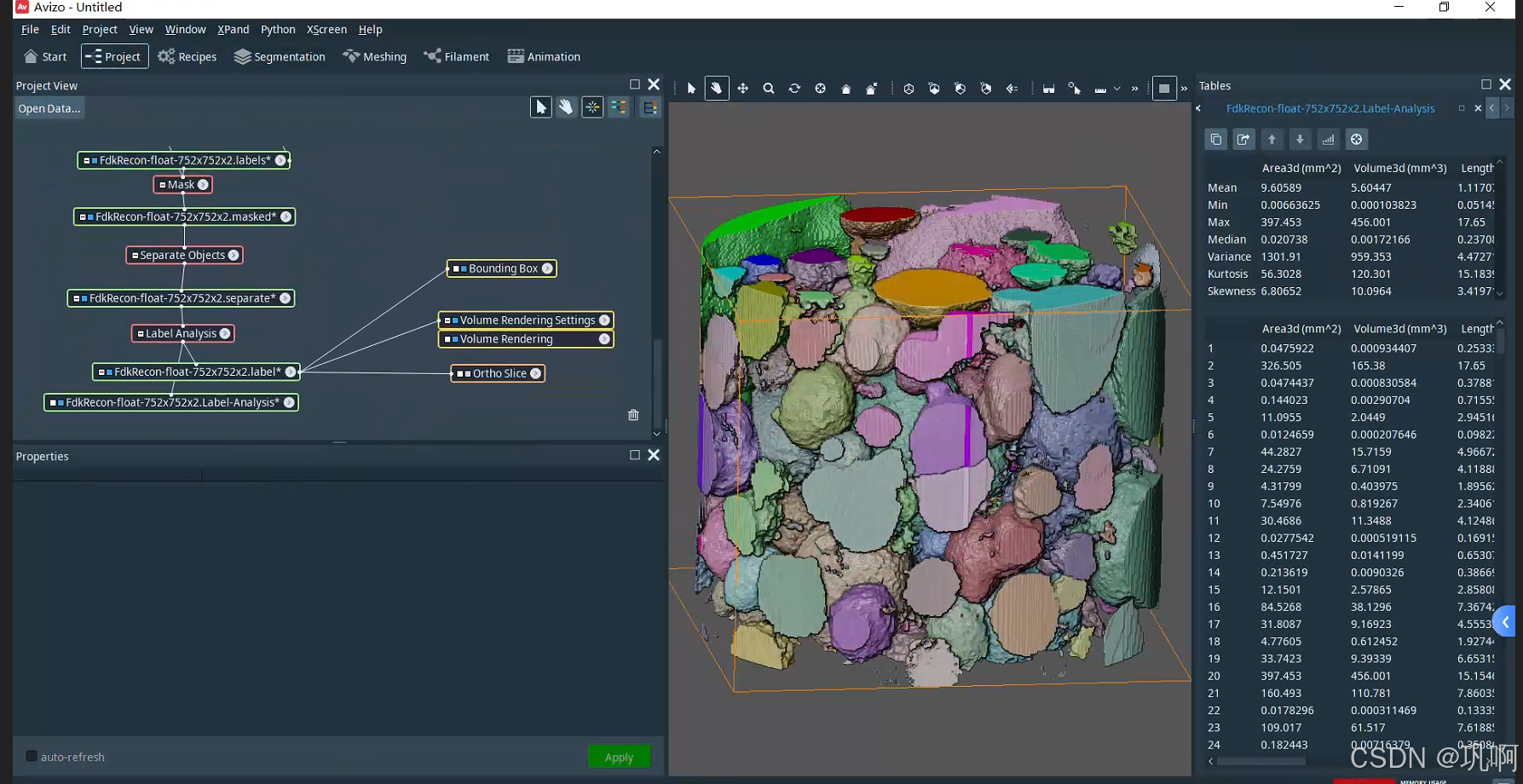

如果还想额外分析,可以先对得到的孔隙标签进行mask操作,使用之前得到的mask将圆柱之外的部分去掉,然后添加Separate Objects操作,再添加Lable Analysis操作。
需要调整参数来得到更好的分离结果。
