AD如何导出工程图

在PCB界面,打开文件,点击智能PDF;

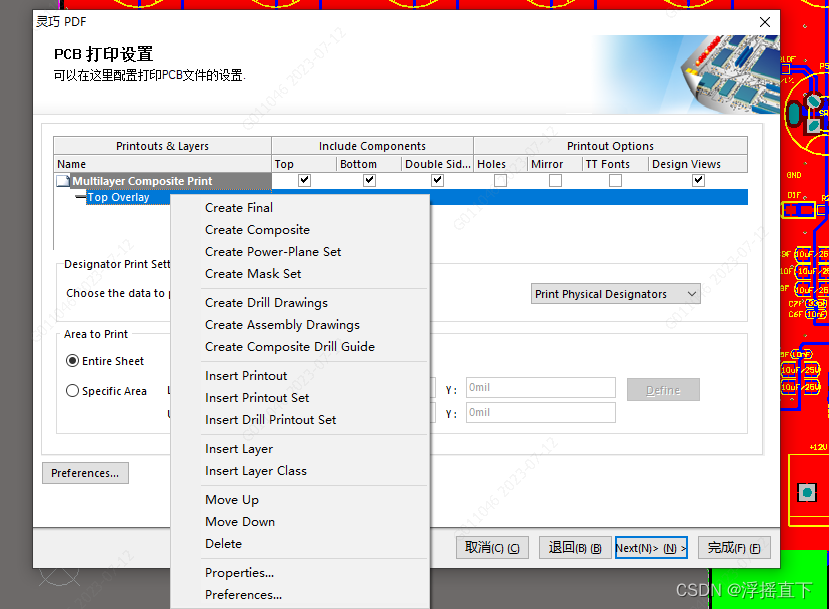

 选择需要导出的层,或者删除必须要的层,点击完成即可



### 如何从Altium Designer导出原理图至Cadence 为了实现从Altium Designer (AD) 到Cadence的原理图转移,通常需要采用中间文件格式作为桥梁。一种常见的方式是通过Orcad PCB交换文件(.NET) 或者利用通用的EDIF(Electronic Design Interchange Format)文件来完成这一过程[^1]。 对于.NET 文件方法: - 需要在Altium Designer 中先安装并配置好PCB Exchange for OrCAD扩展工具。 - 接着,在AD里打开要转换的项目,并确保所有的元件库路径都已正确设置。 - 使用菜单命令`Tools -> External Tools...` 来启动OrCAD PCB exchange 工具。 - 按照向导提示操作直至生成用于导入Cadence 的.NET 文件。 如果选择EDIF 路径,则步骤如下: - 在Altium Designer 内准备好待输出的原理图文档。 - 导航到`File -> Export -> EDIF…`选项以开启导出对话框。 - 设置目标版本兼容性和其他必要参数后保存EDIF 文件。 - 将此EDIF 文件加载入Cadence 平台作进一步处理。 值得注意的是,由于不同EDA软件间存在差异,可能还需要手动调整一些细节才能使最终结果完全匹配预期设计需求。 ```python # Python 示例代码仅示意流程控制逻辑, 实际应用需参照具体API 文档编写对应脚本 def export_schematic_to_cadence(ad_tool="Altium Designer", target_format=".NET"): if ad_tool == "Altium Designer": install_extension() # 安装必要的插件或扩展包 prepare_project() # 准备好源工程环境 configure_settings() # 设定正确的配置项 if target_format == ".NET": run_exchange_tool() # 执行特定于OrCAD .NET 文件的外部工具 elif target_format == "EDIF": setup_edif_parameters() # 对EDIF 输出做额外设定 generate_edif_file() # 创建EDIF 文件供后续使用 export_schematic_to_cadence() ```
