AD如何导出PCB的顶层或者底层图片

在画好PCB之后想要根据pcb设计一个外壳,这时可以用AD导出的PCB文件结合SW来进行建模,在次记录一下如何导出PCB的顶层或者底层图片

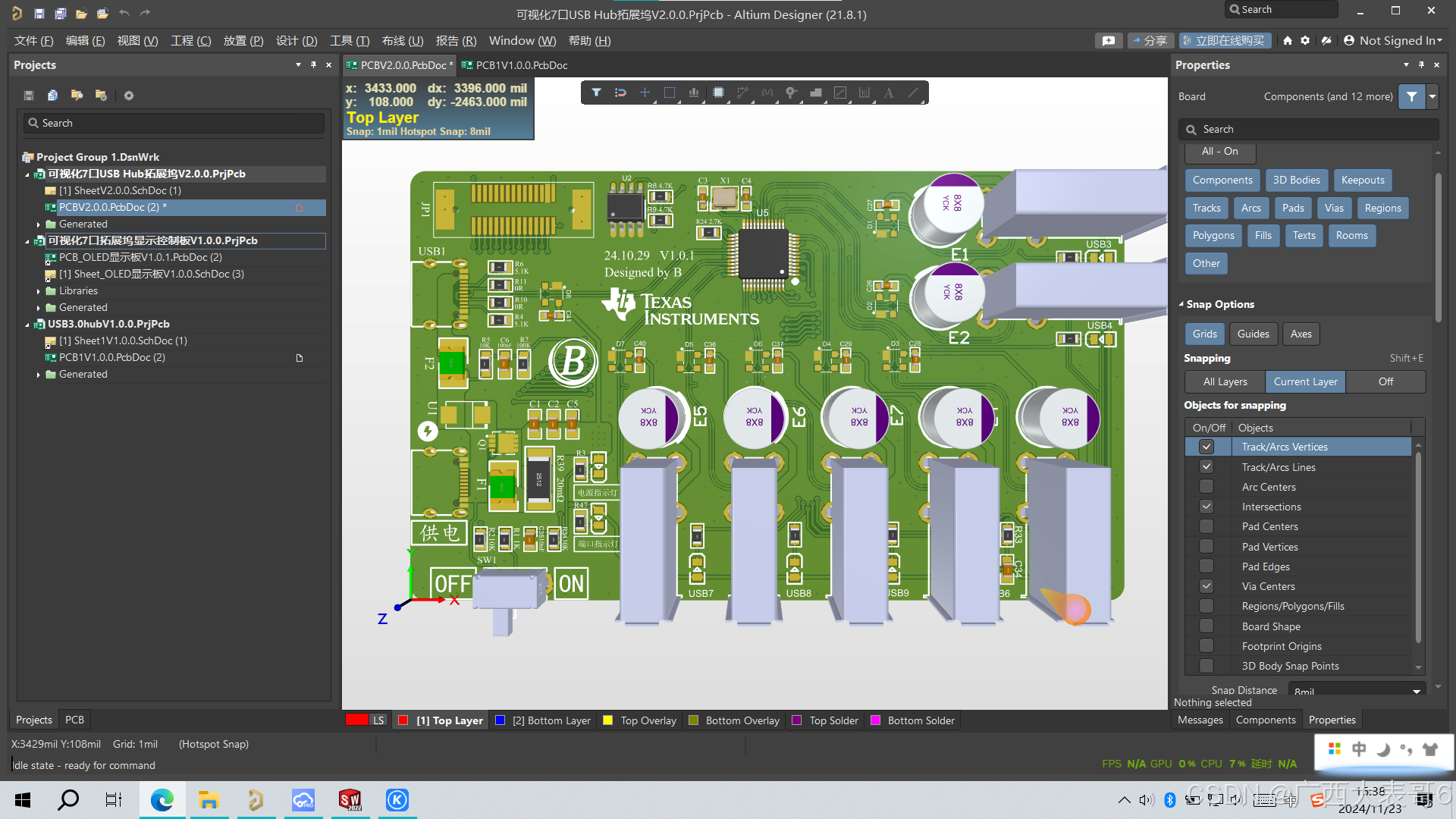

这是一个USB-HUB的板子,先点击左下角的LS

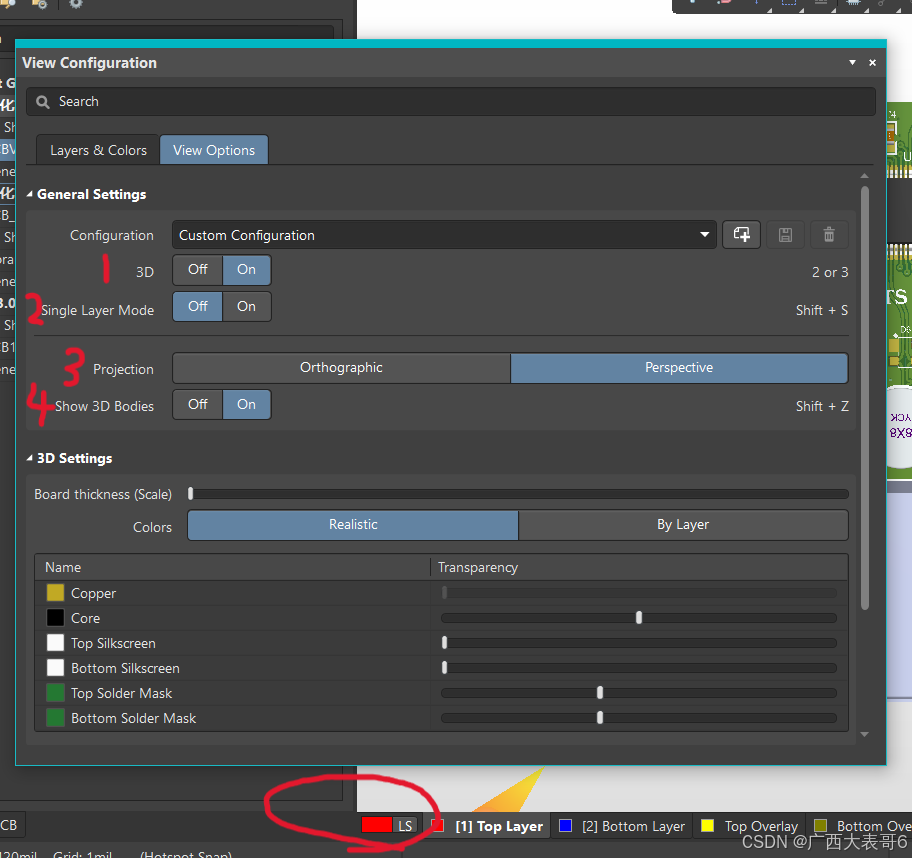

序号1(3D):打开表示为3维视图,否则为2维模式

序号2(Single Layer Mode):单层模式,打开为只显示某一层(一般不用动这个选项,可以自己研究一下,这里不用动)

序号3(Projection):Projection——投影视图,打开为显示PCB的投影视图,关闭为PCB的平面视图,导出PCB的平面视图的话需要将选项调至左边那个(Orthograthic)

序号4(Show 3D Bodies):打开为显示元件的3D模型,关闭则不显示

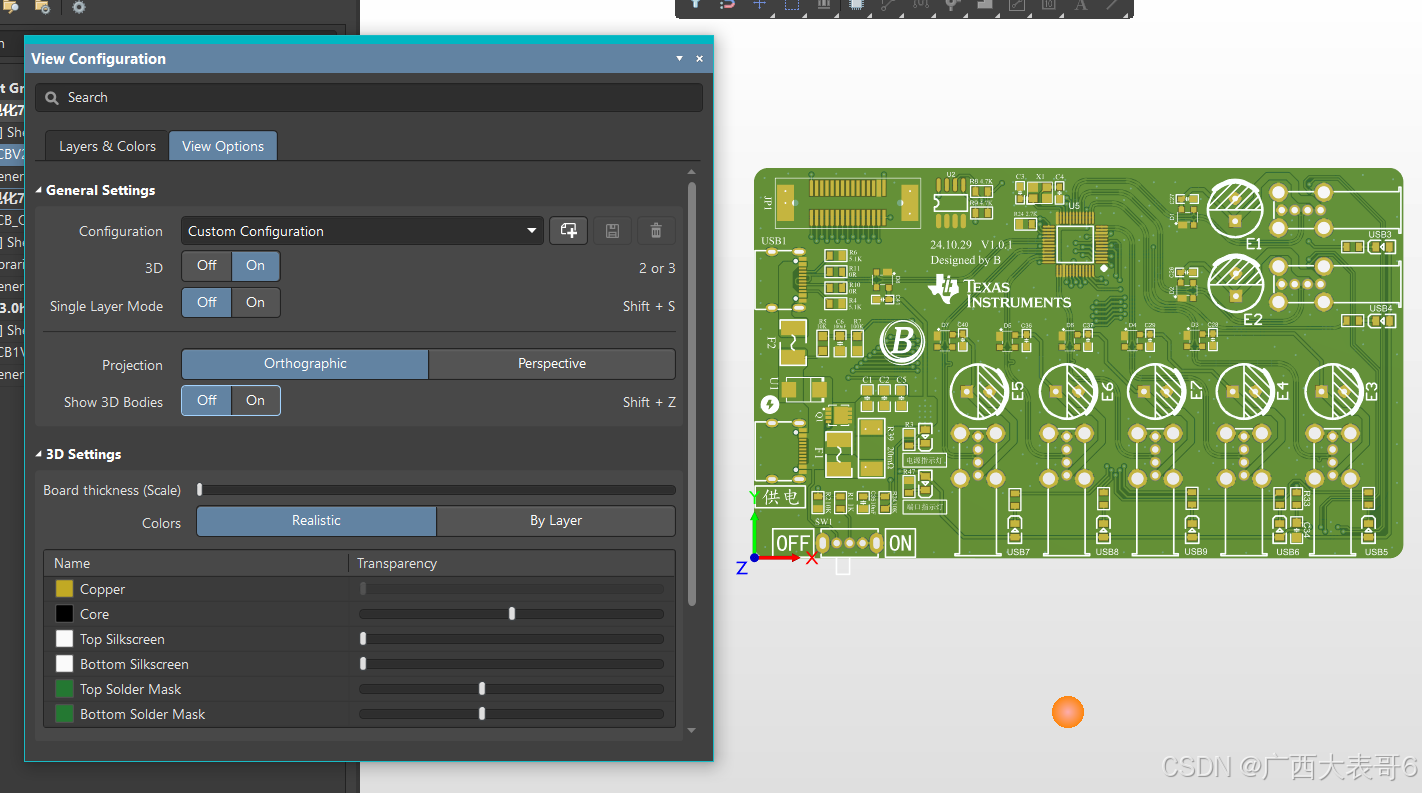

具体效果看图片中的选项

如果文章帮助到了您请帮忙点个赞,以便我知道帮助到了多少人,感谢!
