任务描述

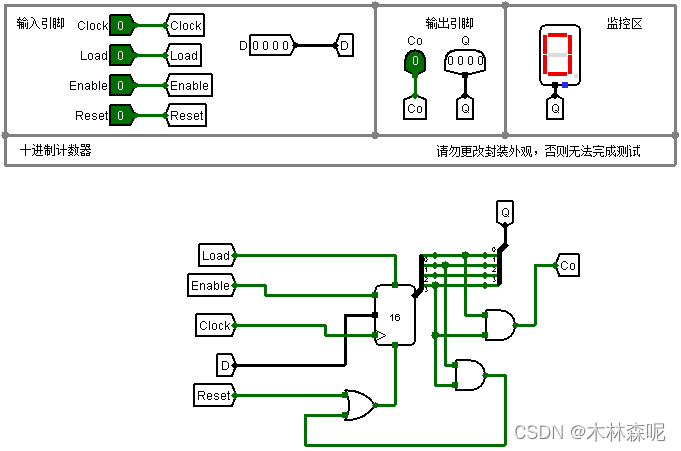

本关任务：在第1关设计的计数器基础上，利用反馈原理设计一个十进制计数器，要求具有同步置数、异步清零功能。

相关知识与思考

本关反馈原理和上一关完全相同，大家能从反馈清零逻辑表达式和进位输出逻辑表达式中总结出快速写出两个表达式的规律吗？

引脚说明

信号I/O位宽说明
D输入4 位并行数据加载端
Reset输入1 位异步清零端：Reset=1时，Q=0
Clock输入1 位时钟脉冲，上升沿有效
Load输入1 位同步置数端：Reset=0、Load=1、Clock↑时，Q=D
Enable输入1 位使能端：Reset=0时，Enable=1递增计数、0保持
Q输出4 位状态输出端
Co输出1 位

进位输出端：状态Q=9时，Co=1
