【数字钟实验1】logisim

数字逻辑大作业1.0，用logisim画数字钟（经典实验了属于是🧪）

开始做实验的时候也才刚刚学完时序逻辑那一章，计数器提都没提过(笑死我怀疑老师是特意这么安排的)，而且logisim完全不会用，隧道什么的根本不懂【这也就导致了我后面没有力气做外观封装了，累了🤦‍♀️】

最终实现的是静态显示(6个7段译码器分别显示数字)，动态显示后续会使用Verilog进行实现数字钟实验2.0

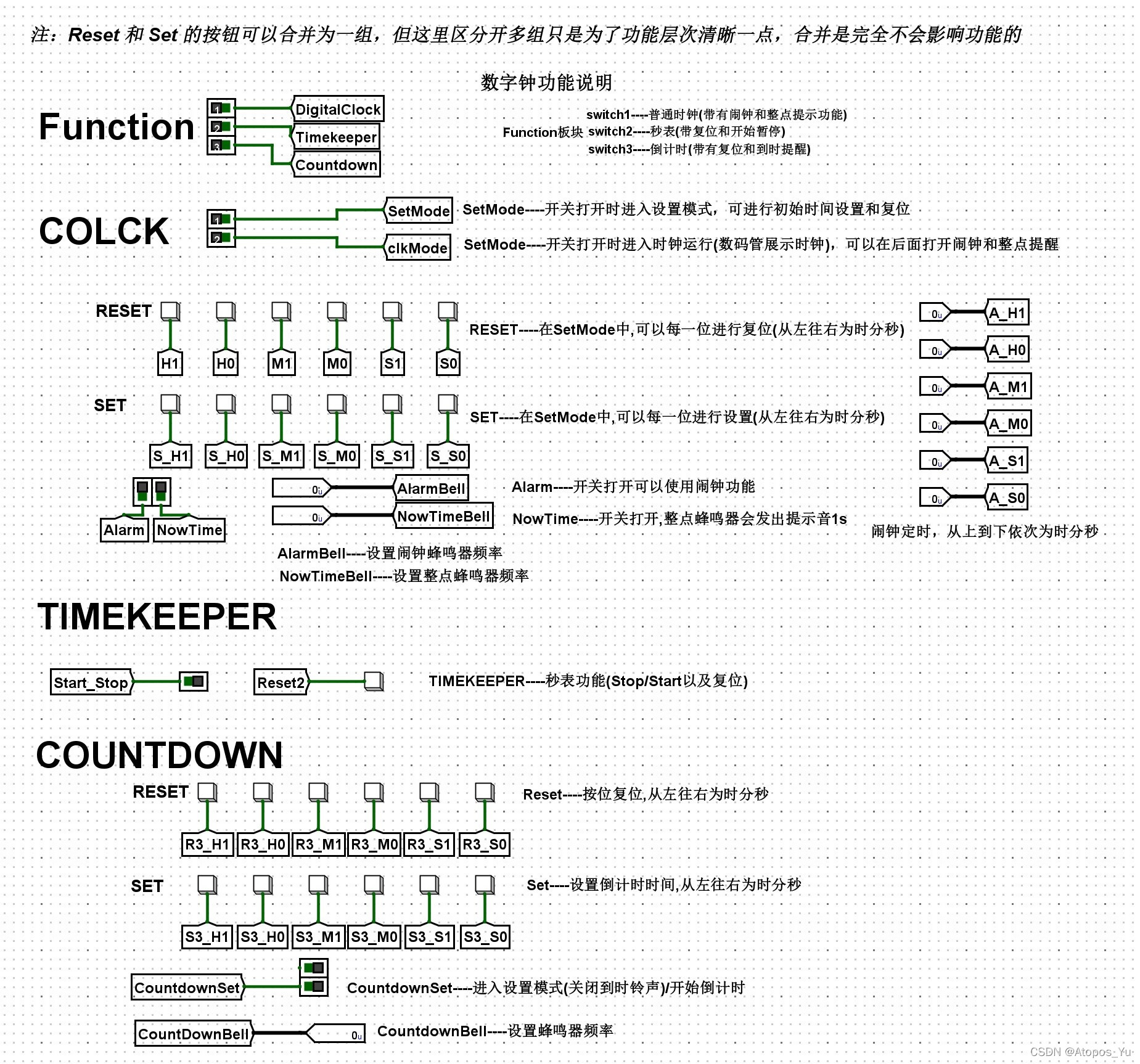

实现的功能：时钟，初始时间设定，闹钟，整点报时，秒表，倒计时:)

小彩蛋(bushi):其中闹钟和倒计时到点后会有蜂鸣器响,可以自己调蜂鸣器的频率哟

1 题目复现

请使用logisim实现一个数字钟。
要求：
（1）能够显示时分秒；
（2）能够设置开始时间；
（3）使用你自己的7段数码管显示译码电路实现；
（4）可以使用静态显示或者动态显示方法实现；
（5）依据实现的其他附加功能，酌情加分：秒表、倒计时、闹钟

2 基础电路模块

2.1 十进制计数器

J-K 触发器，边沿触发

$J$	$K$	$Q$	$\overline{Q}$
0	0	$Q$	$\overline{Q}$
0	1	0	1
1	0	1	0
0	0	$\overline{Q}$	$Q$

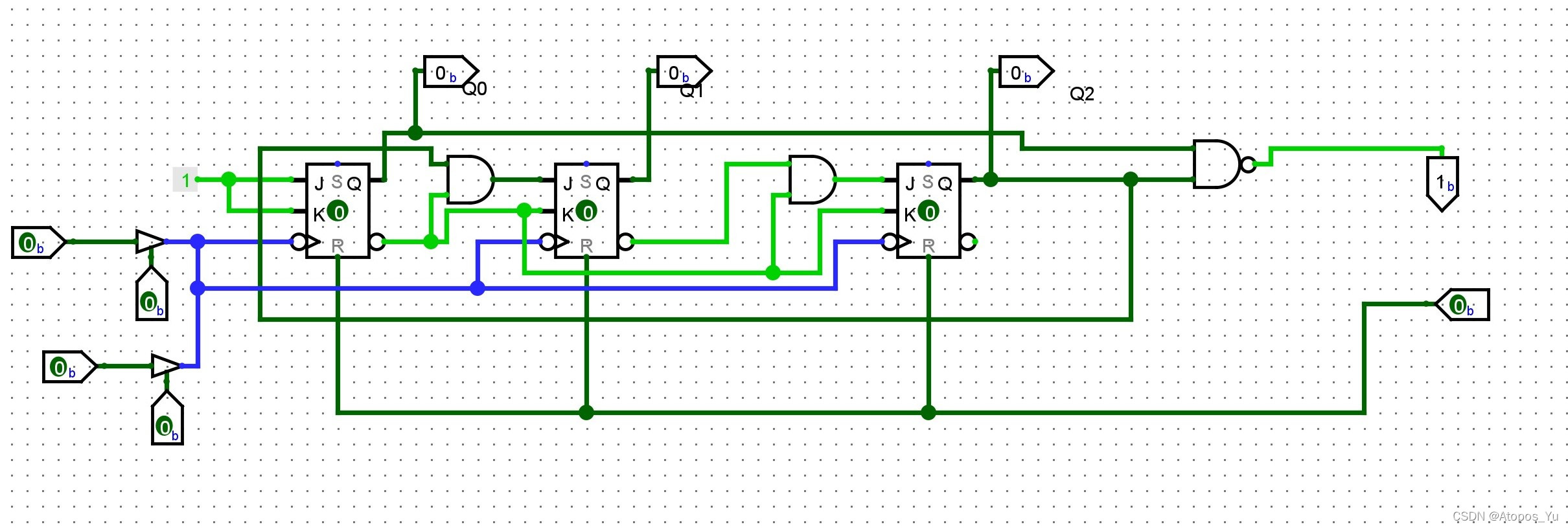

2.2 六进制计数器

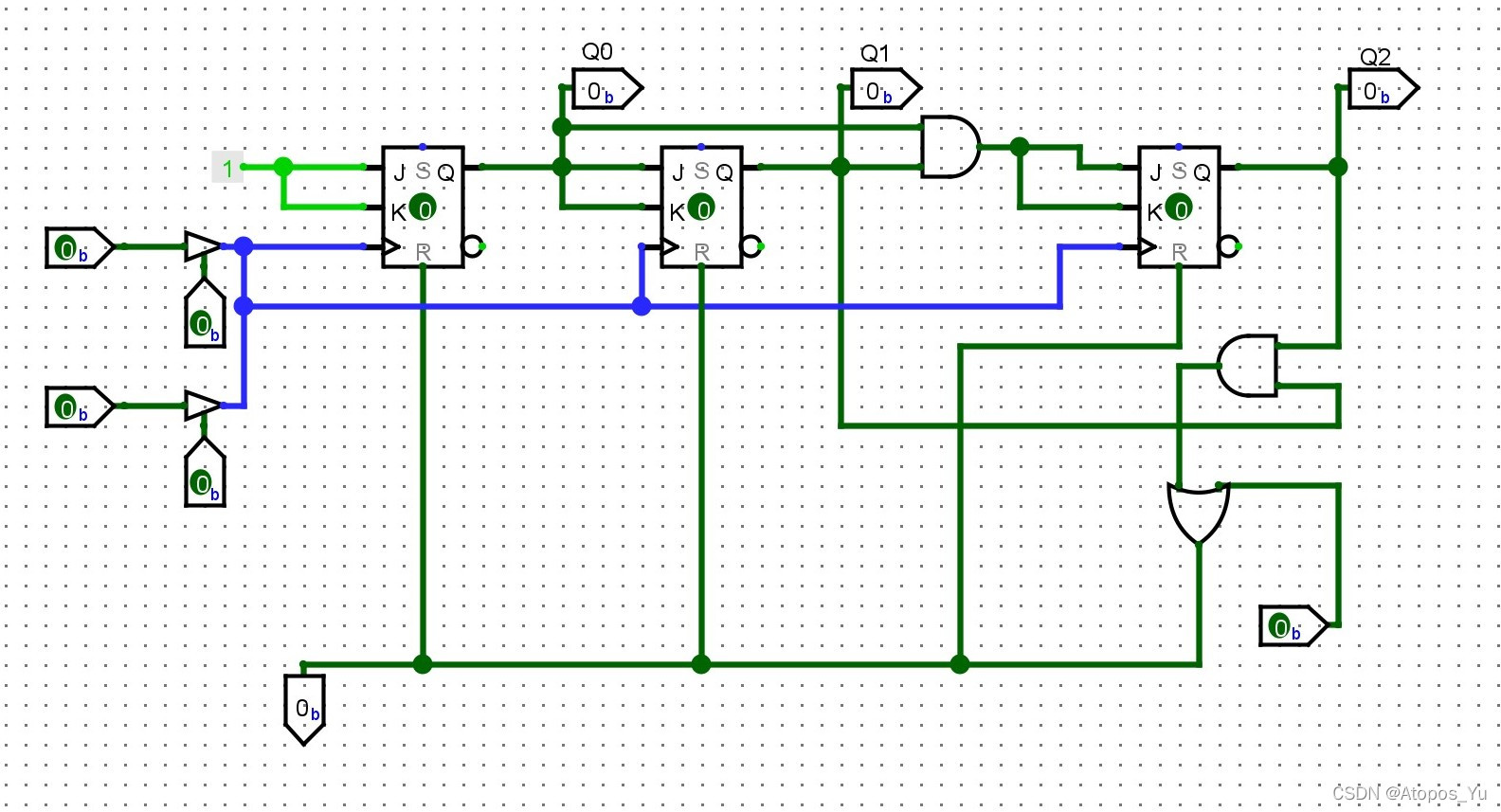

2.3 二十四进制计数器

2.4 七段数码管译码器

这个就是简单的组合逻辑电路，用LogicFriday列真值表，化简，自动生成电路图或者按照SOP自己设计电路，对着画就可以啦

2.5 倒计时功能计数器

各位可以继续使用J-K触发器构建相应进制的计数器，依据其真值表的原理，很快(大概？)就能画出来的

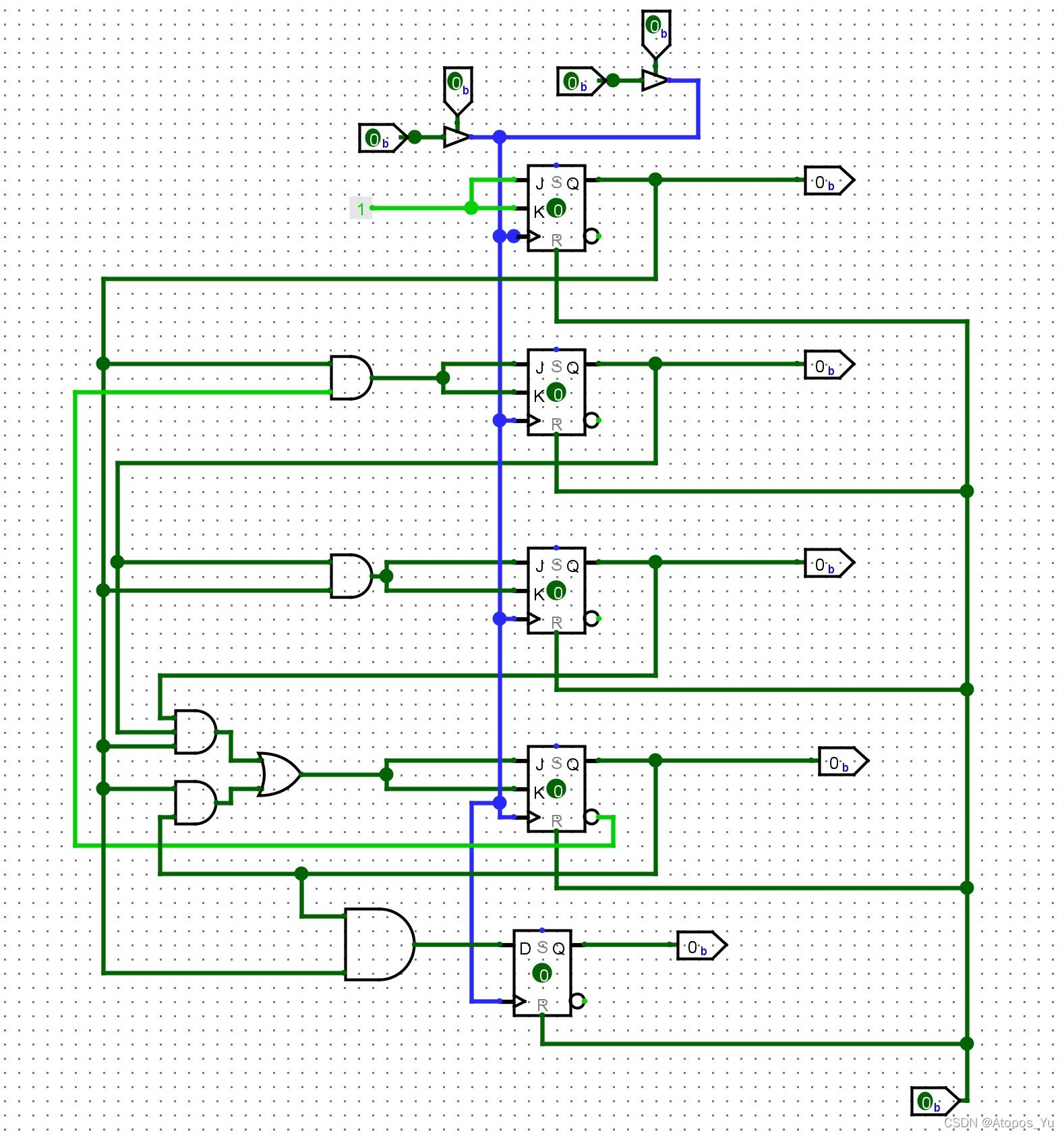

这里放一个六进制的减法计数器作为参考吧，我自己做的时候是根据真值表和输入输出变化关系不断调整的，其实这方法挺不聪明的(但是很有意思，试出来也很有成就感)

2.5 计数器设计TIP

其实…计数器这个东西吧它无非就是一个有限状态机(FSM),当然了加法器也可以【但这都是我上完这门课才知道的东西了，当时还没学到，想不到也正常】…我一开始真就没意识到（用那个J-K触发器的特点去凑功能真的太痛苦了救命）

3 功能模块&整体设计

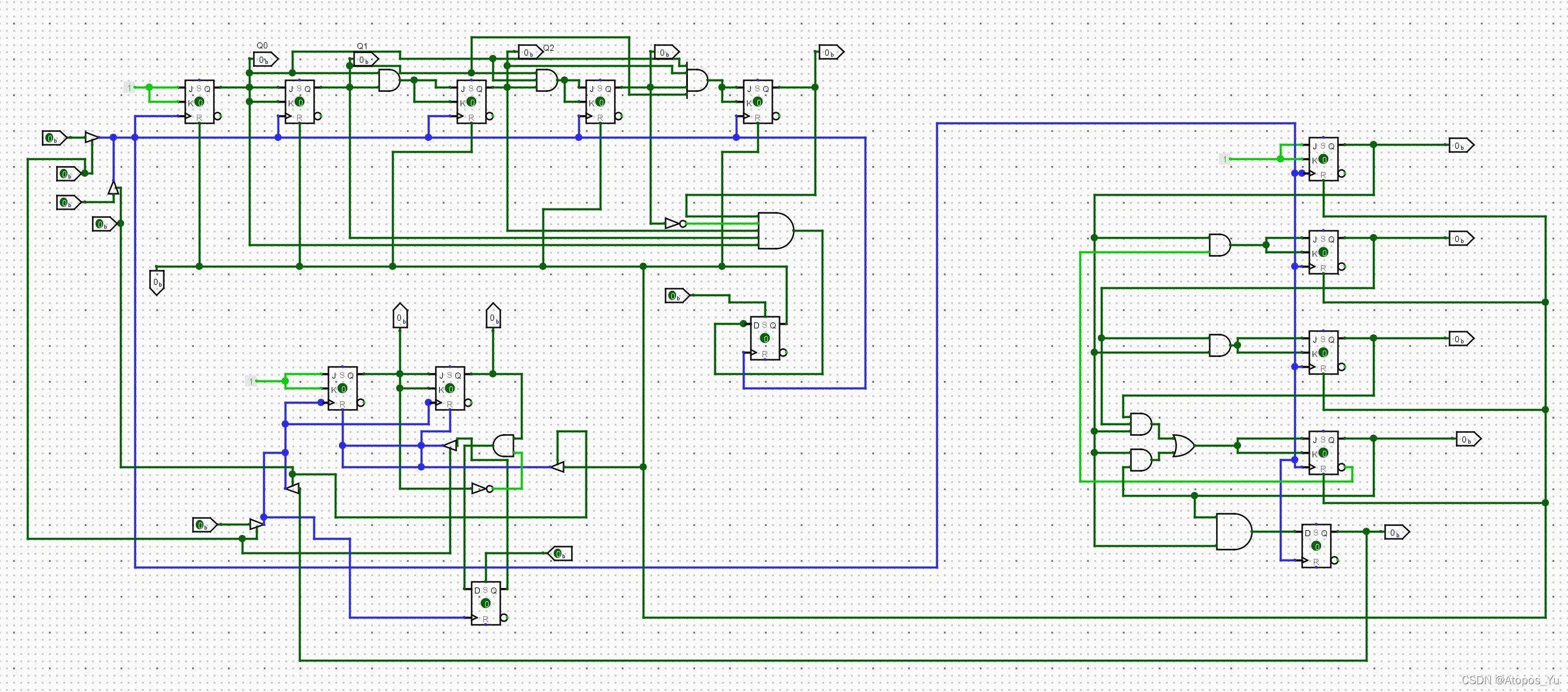

整体电路设计(纯手工绘制，震撼一整年 )

4 有关外观封装

主要就是把7段数码管译码器的appearance设计成规整的7个端口，主界面连7段数码管的地方排成数字钟六位显示的样子,灵活使用主线和隧道，把杂七杂八的地方都隐藏起来，再设计一些好看的装饰分散注意力哈哈哈，就不会是我的看着令人害怕的电路图了😶
