任务描述

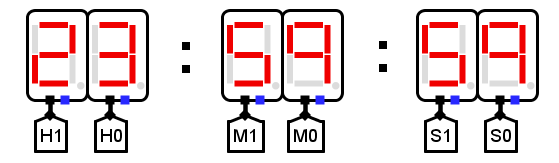

本关任务：利用前面关卡中设计的60进制计数器和24进制计数器，来级联构建一个24小时的计时器，要求具有同步置数、异步清零功能。

相关知识

参考第4关“骨肉相连”模型

引脚说明

信号I/O位宽说明
Dh1,Dh0
Dm1,Dm0
Ds1,Ds0		输入4 位并行数据加载端:分别是小时、分钟、秒钟的置数初值
Reset输入1 位异步清零端：Reset=1时，Q=0
Clock输入1 位时钟脉冲，上升沿有效
Load输入1 位同步置数控制端：Reset=0、Load=1、Clock↑时，Q=D
Enable输入1 位使能端：Reset=0时，Enable=1递增计数、0保持
Qh1,Qh0
Qm1,Qm0
Qs1,Qs0		输出4 位状态输出端：分别表示小时、分钟、秒钟的计时输出端
