Altium Designer 元器件封装制作,绘制与导入

       去年在学校时写了一篇关于将立创器件导入AD的文章,现在回顾之前的文发现有许多不足,在此新发一篇,同时补充一些在工作中学习到的新技能。后续也会继续更新、分享其他技术相关内容,欢迎大家一起交流讨论。

本篇主要介绍在AD中导入元器件封装,以及特殊器件需要自己绘制封装的方法。

一、导入器件原理图及封装

使用软件:Altium Designer 23 、SolidWorks

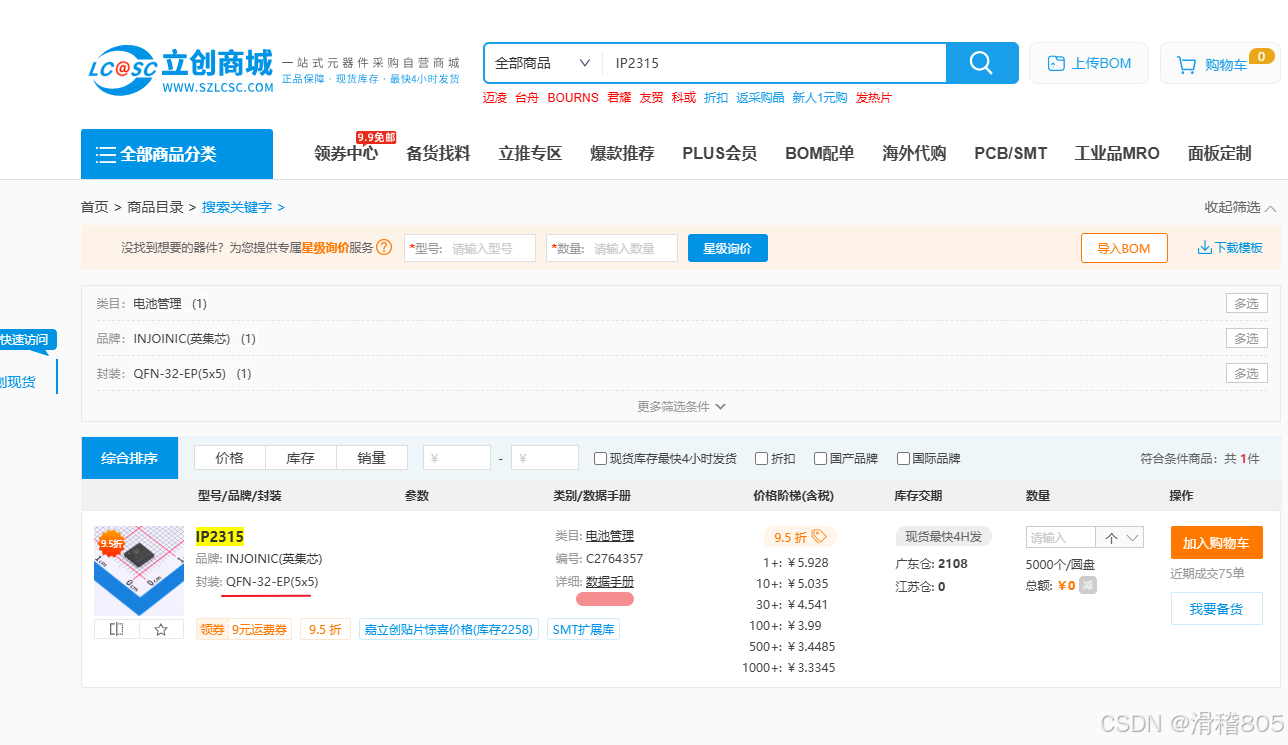

选择我们需要的元器件(此处以IP2315为例),在立创商城搜索。

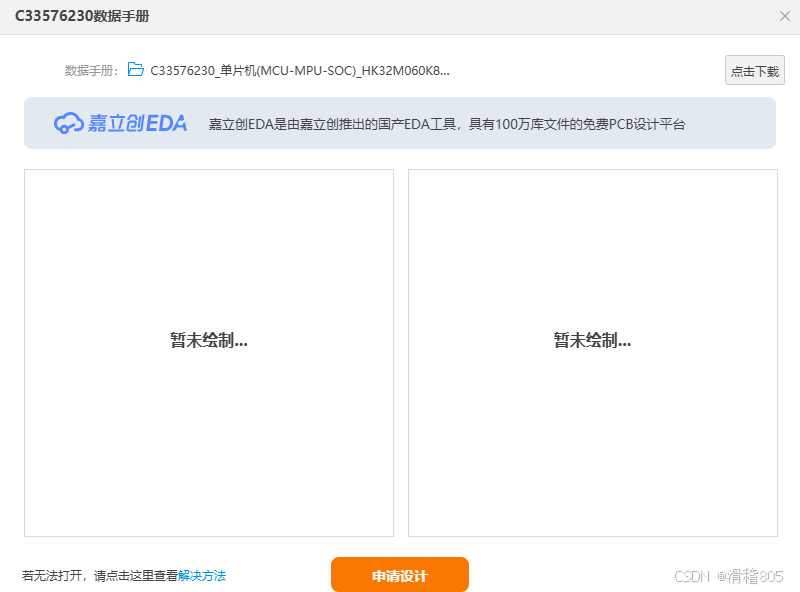

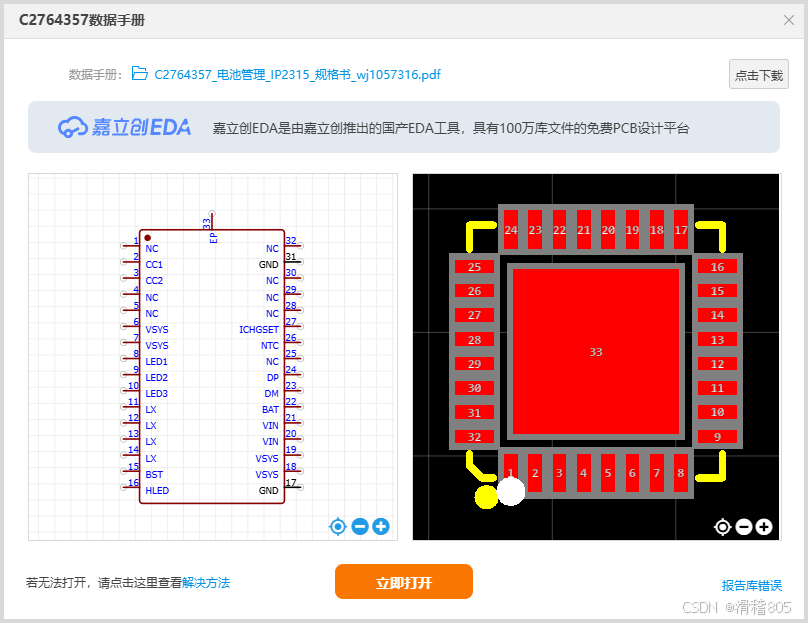

点击数据手册可以看到立创是有绘制对应的原理图和PCB封装,这种就很方便,直接导。对于有些暂无封装的,我们也可以找同封装的其他芯片进行替代,但要注意需仔细核对数据手册中封装是否一致,然后修改原理图确保管脚对应就可以了。

然后点击立即打开,会自动转跳到立创EDA并打开该芯片的原理图与封装,然后导出Altium Designer文件。

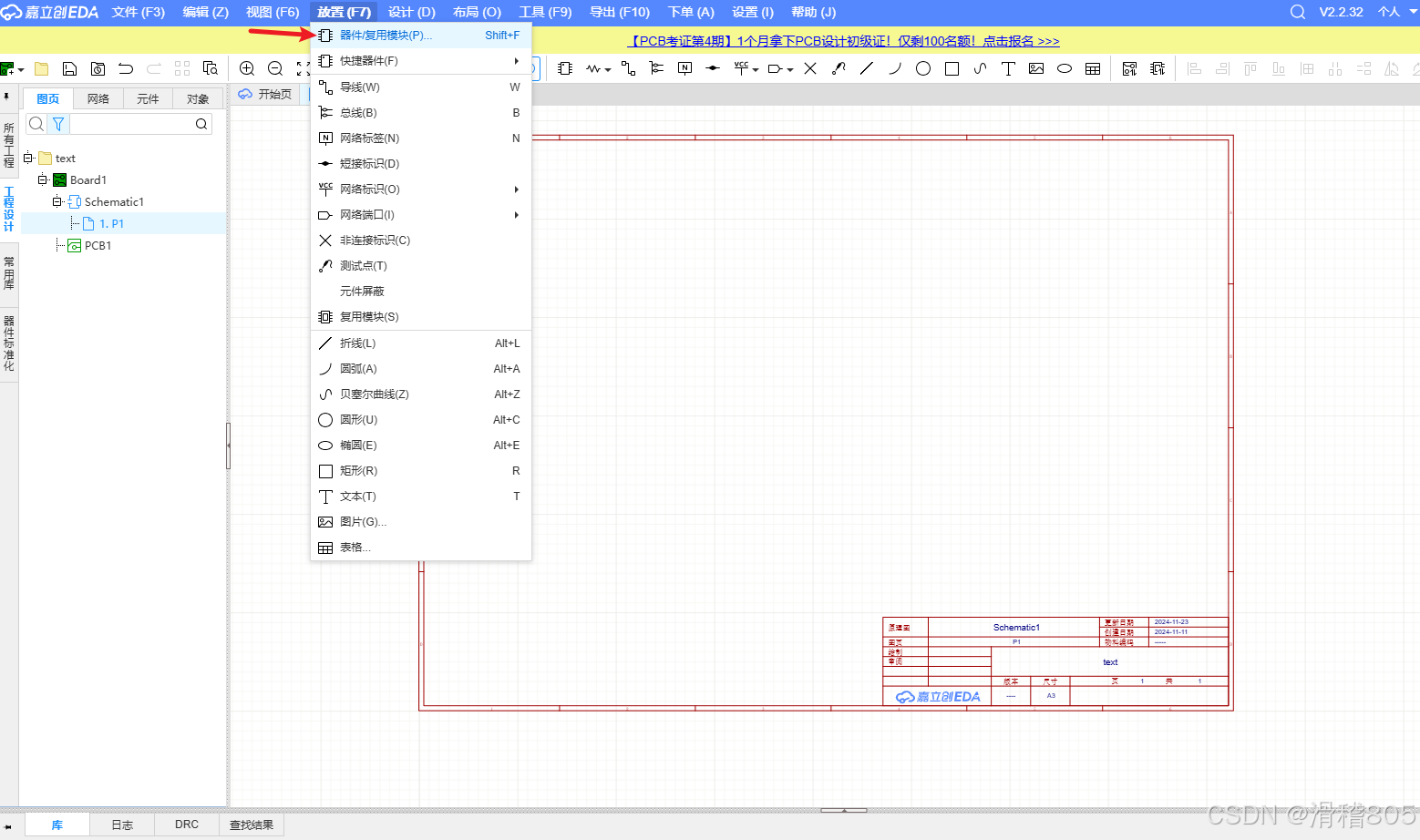

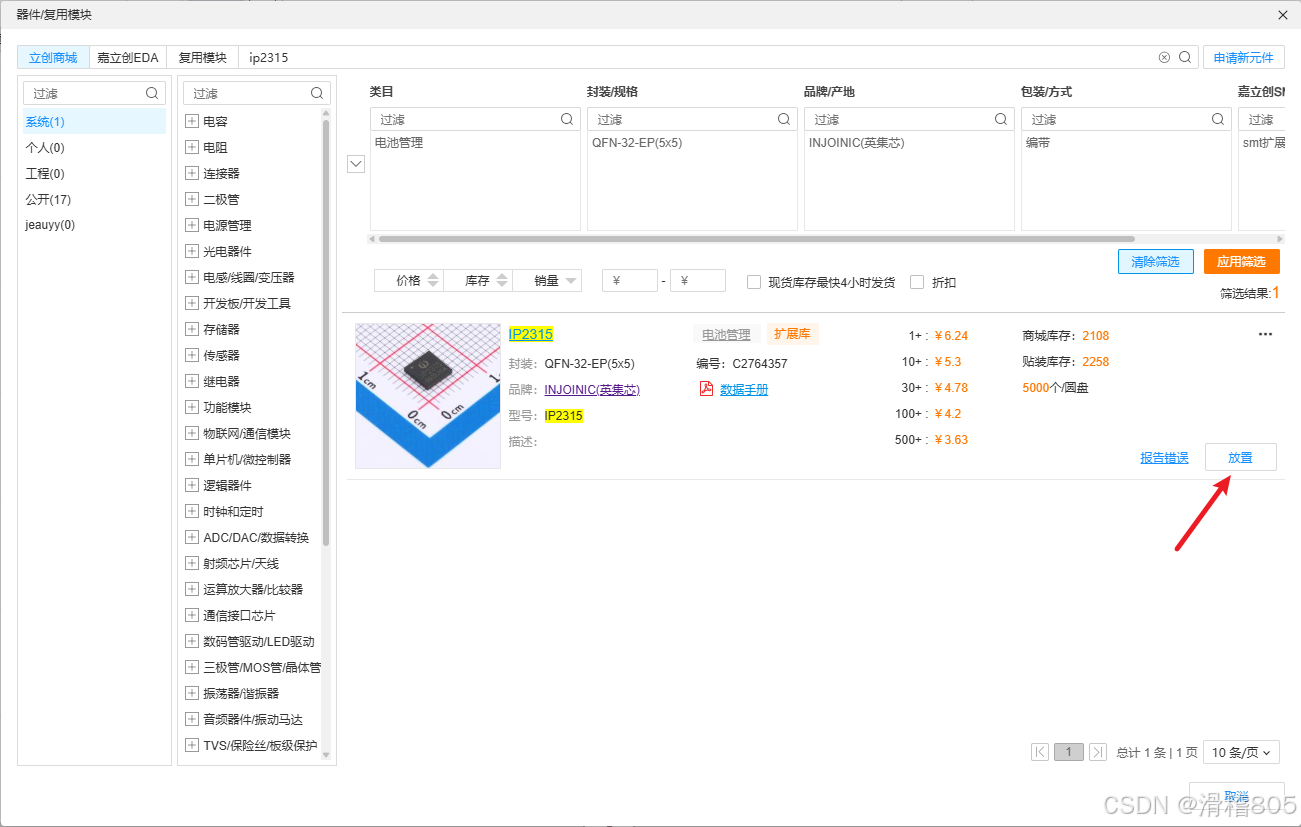

个人比较推荐的方法是:在立创EDA中新建一个工程,放置需要的器件然后导出,好处是可以导出器件的3D封装,并且可以一次导出多个器件。

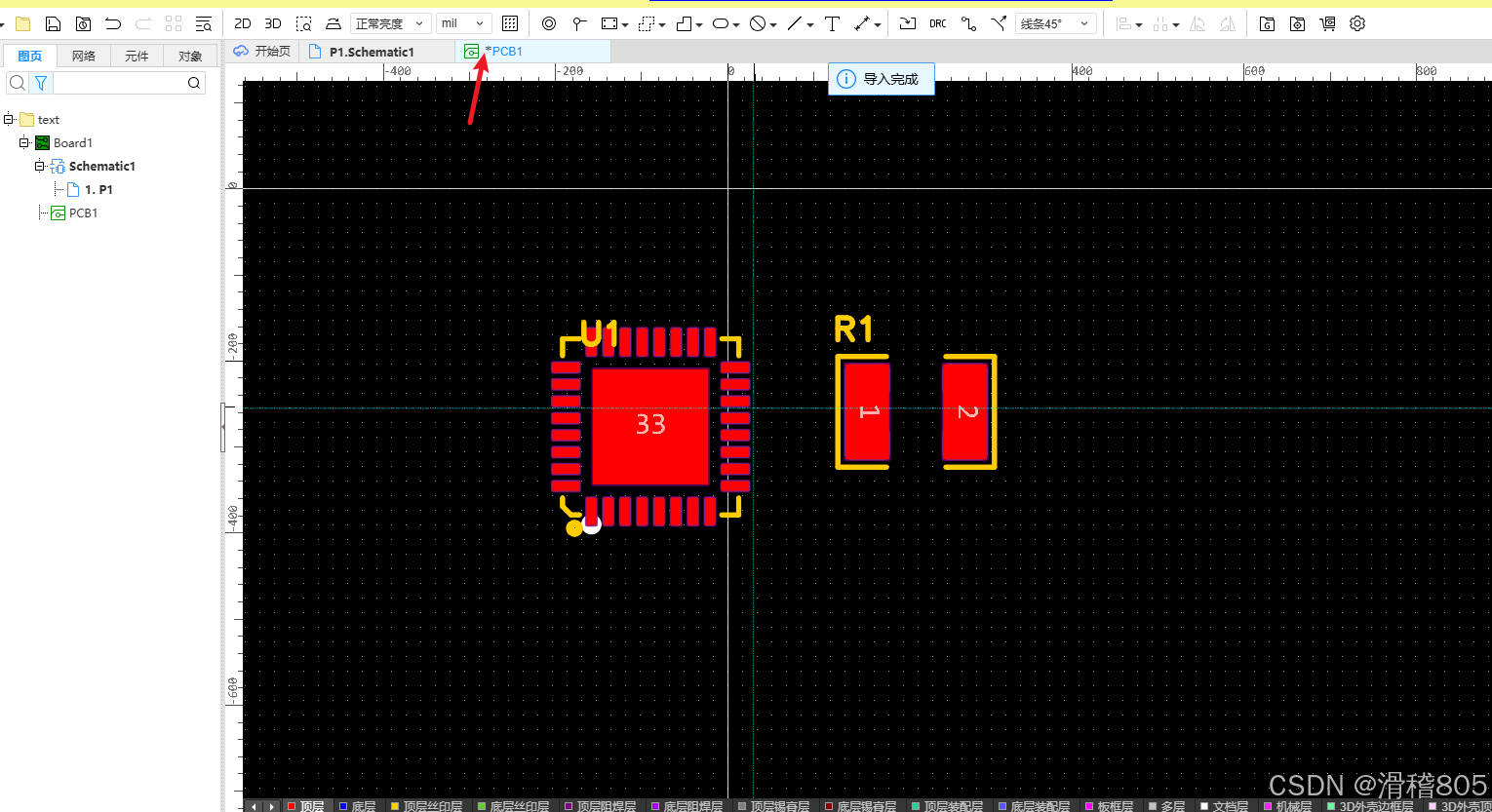

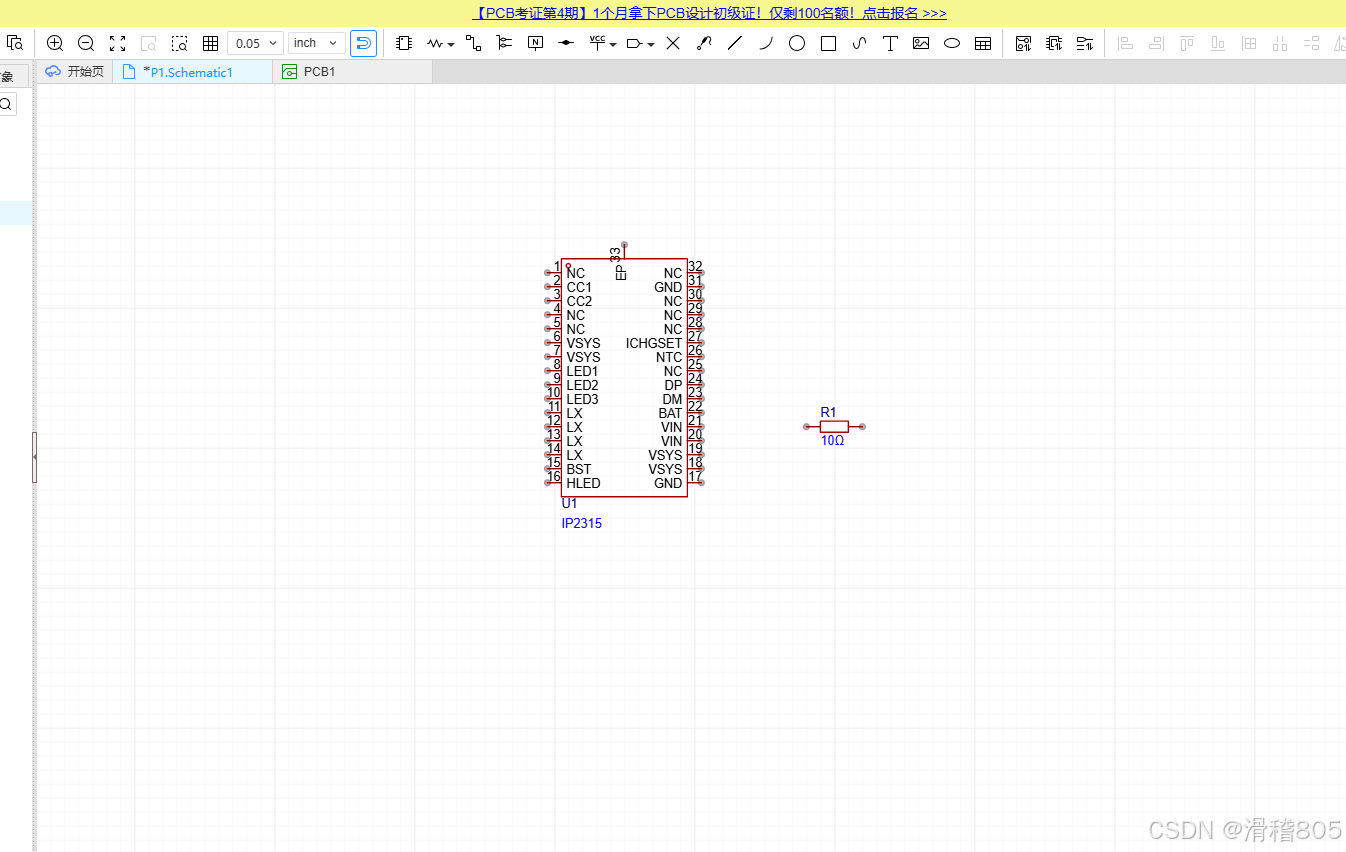

我这里再放置一个1210的贴片电阻后续一起导出。<设计>→<更新/转换原理图到PCB>

一定记得点保存嗷

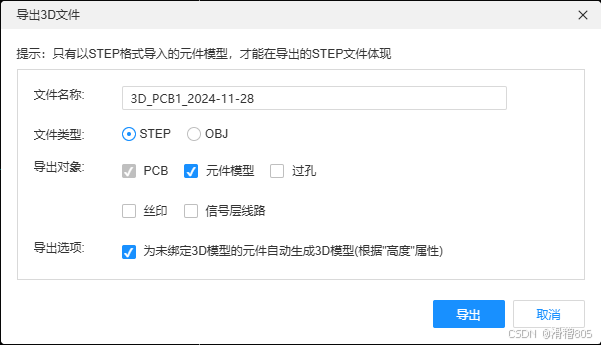

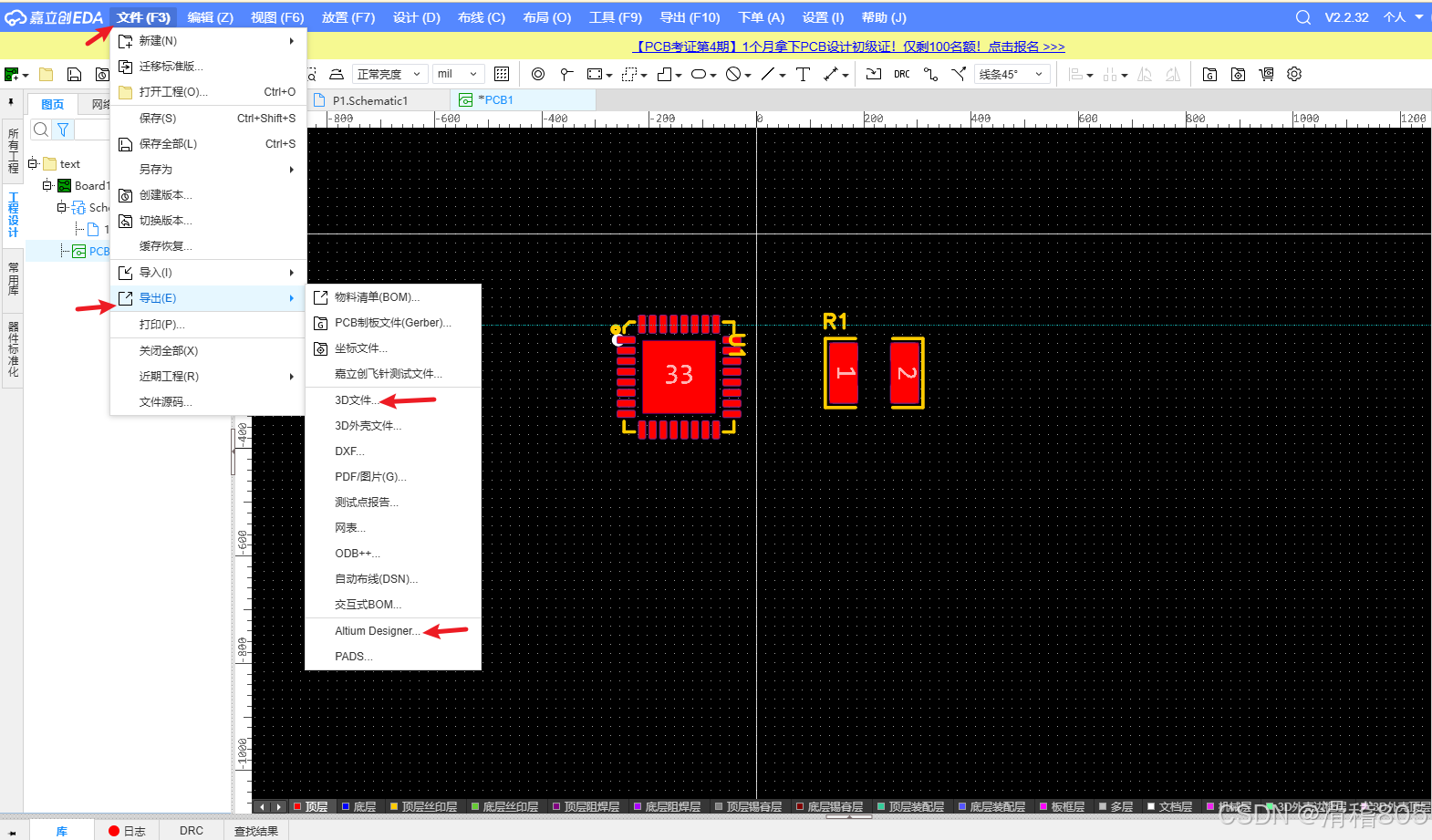

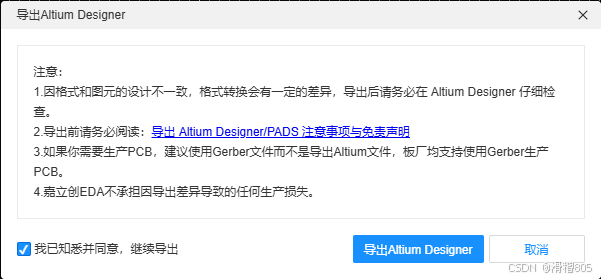

然后导出Altium Designer和3D文件。

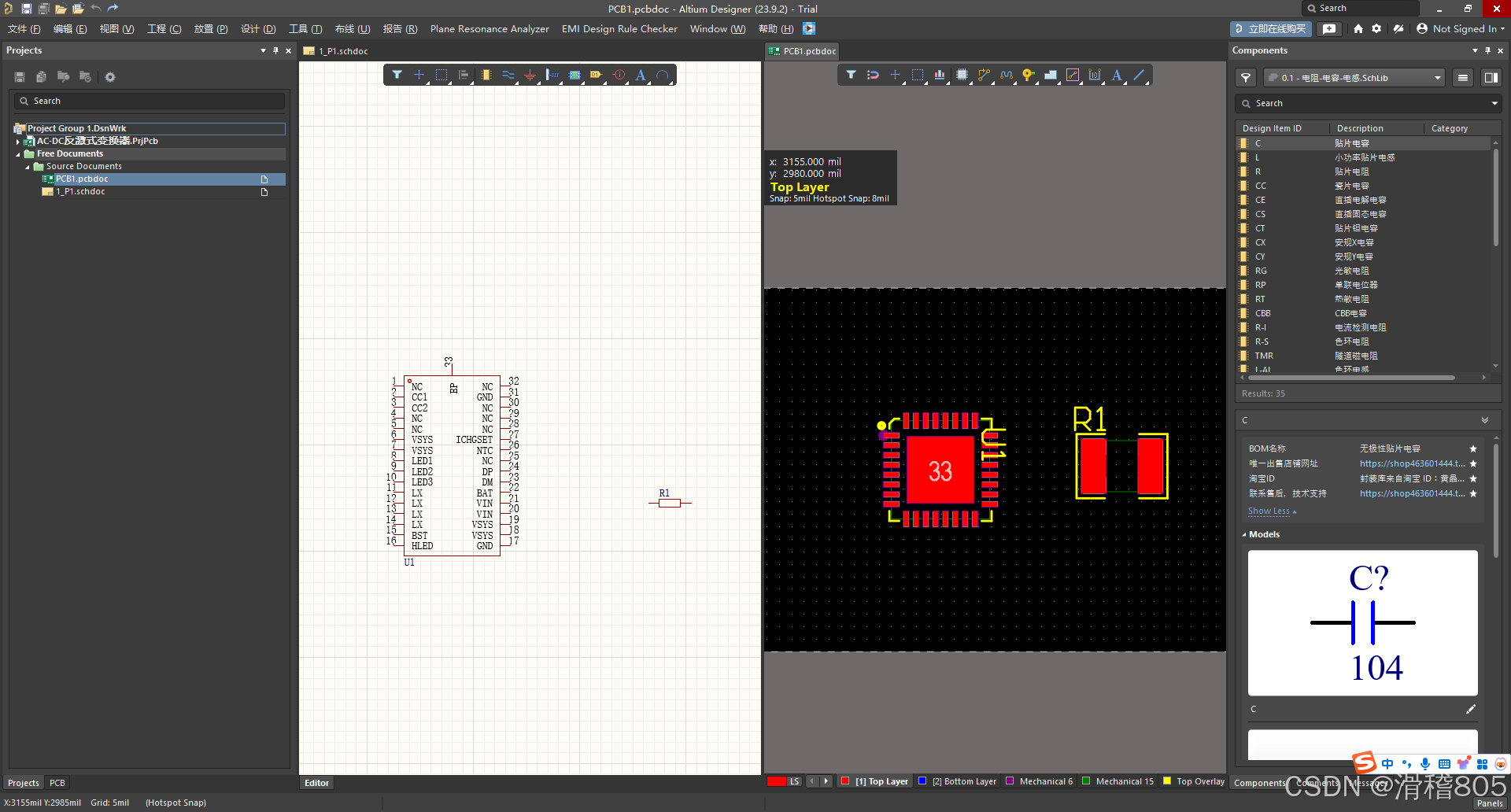

找到我们导出的AD文件,分别打开文件中的.schdoc和.pcbdoc文件。

然后开始转换成AD库文件。<设计>→<生成原理图库>和<设计>→<生成PCB库>。

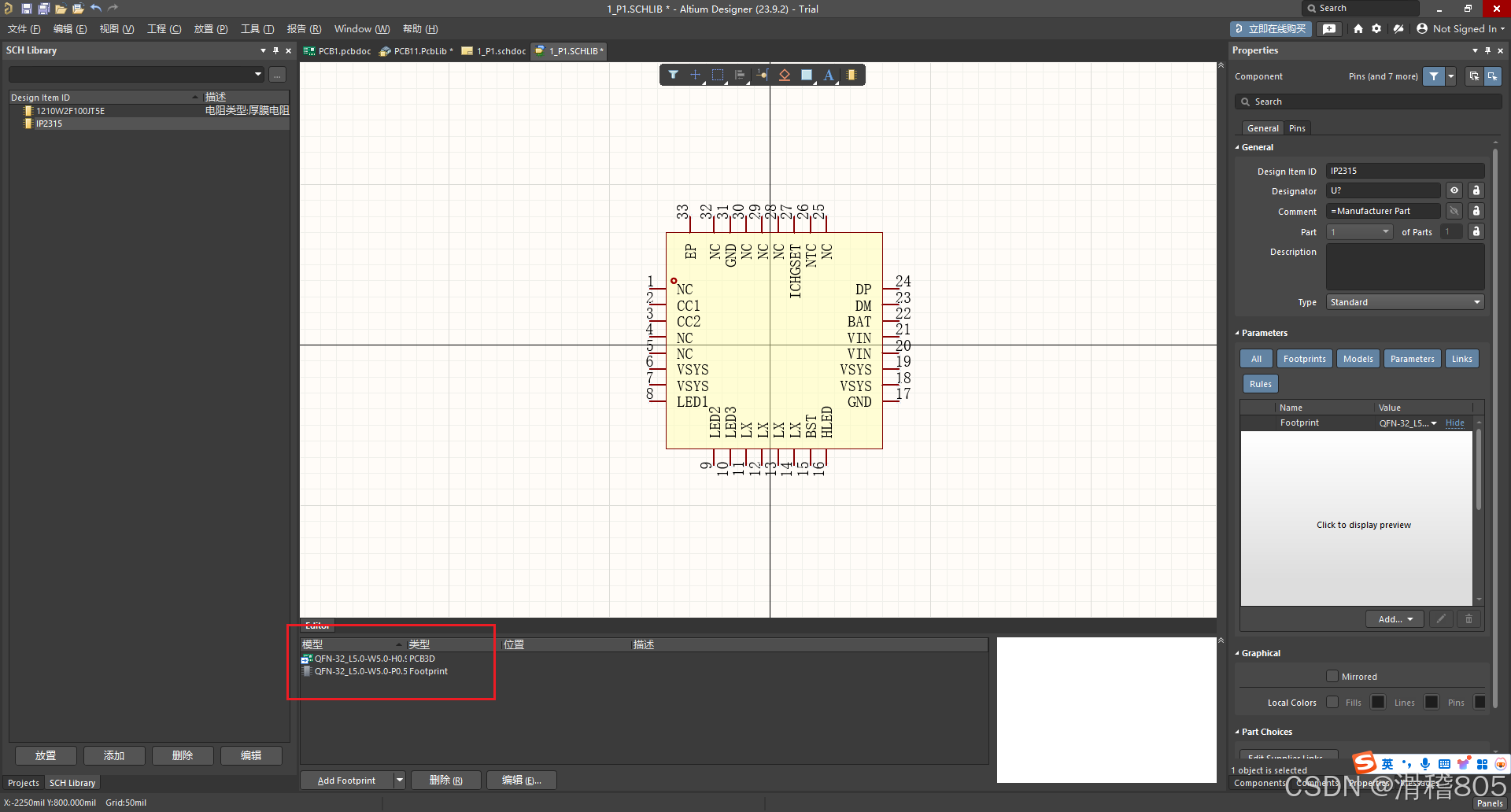

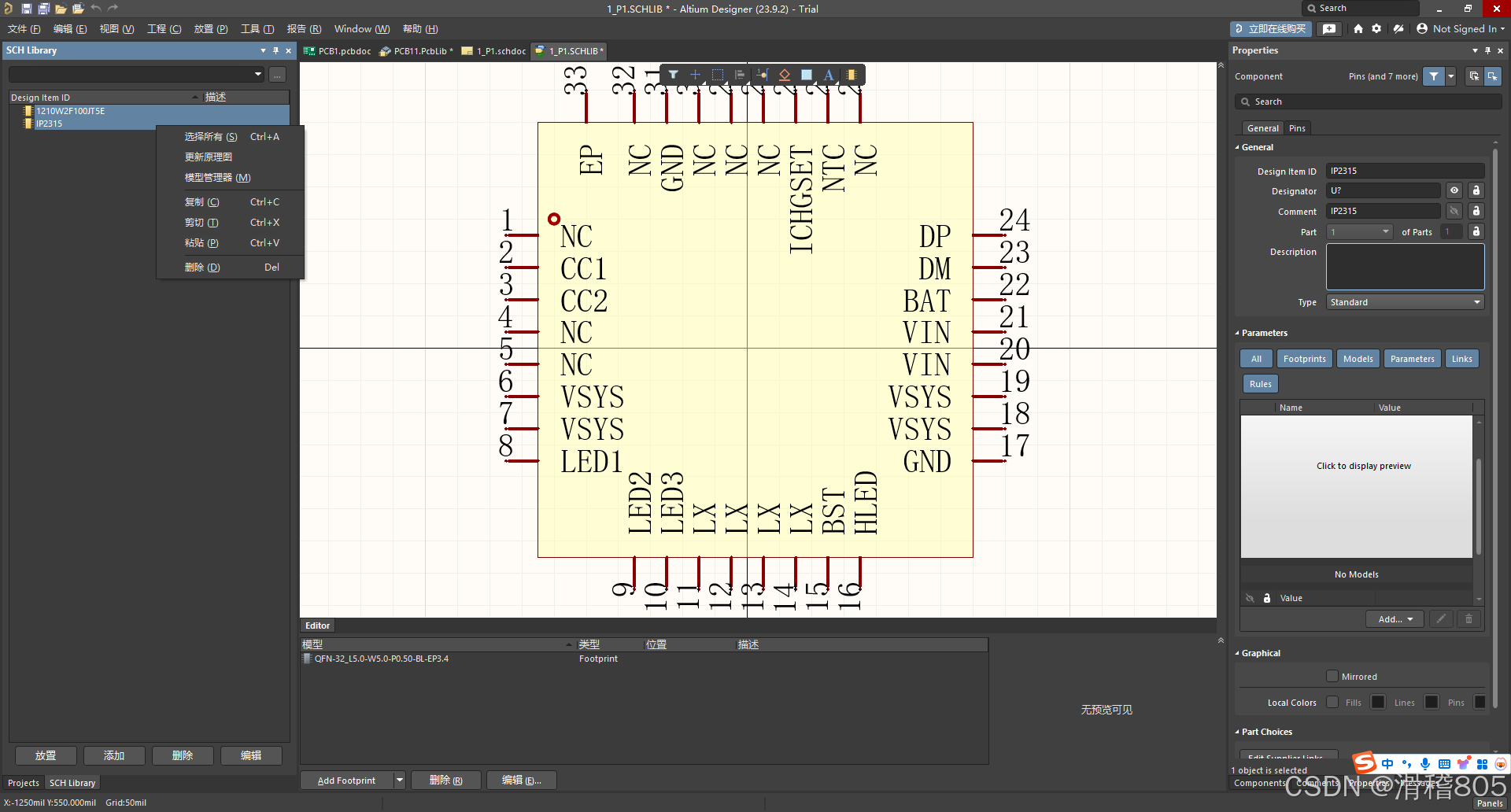

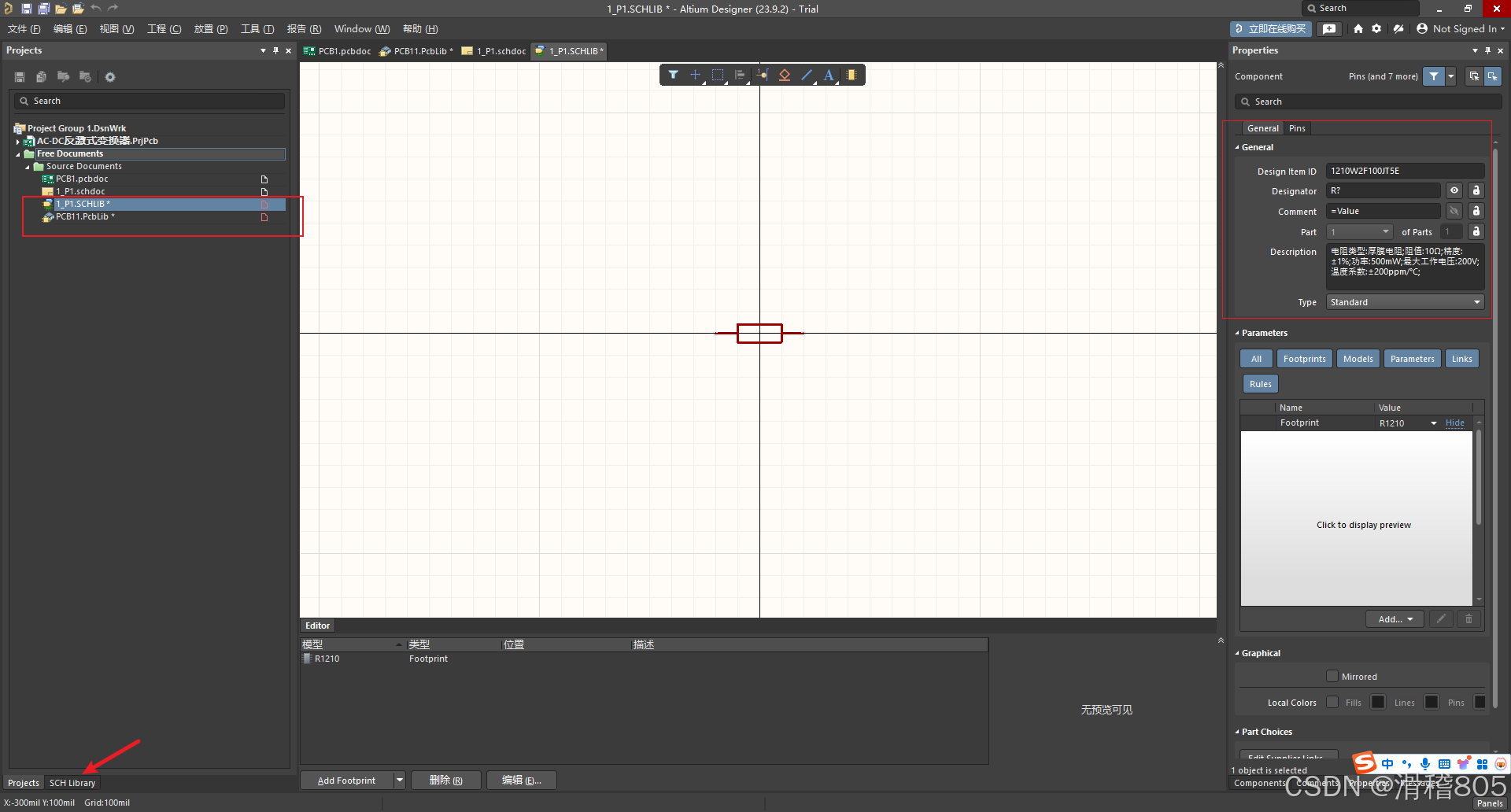

可以得到两个库文件,如果左下角没有进库的快捷栏可以在右下角的Panels里添加。右边可以修改一些参数,比如删除Commen的=Value。也可以编辑器件的原理图,比如一些芯片我一般习惯原理图和封装引脚对应。原理图和PCB封装的的对应在这个模型框里。

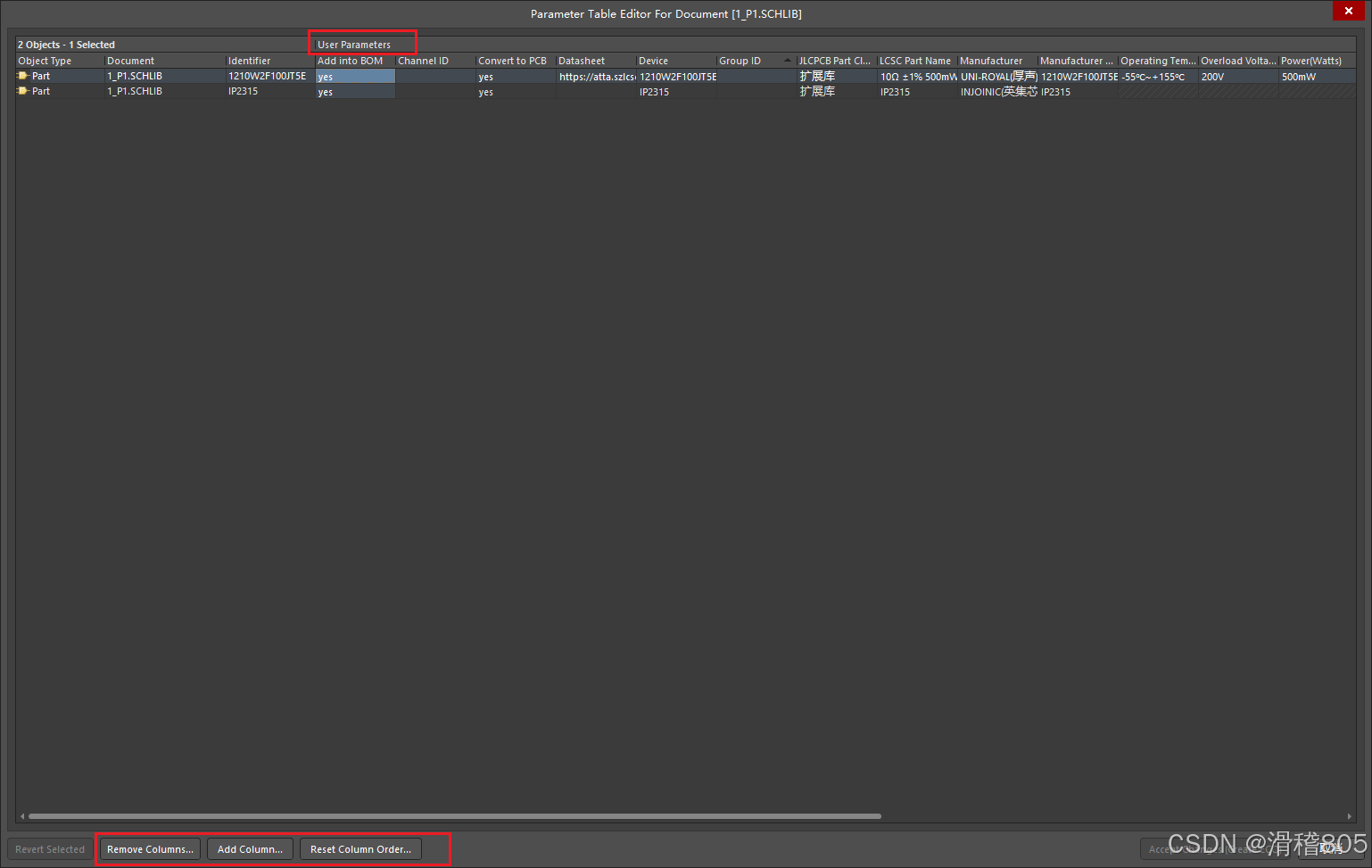

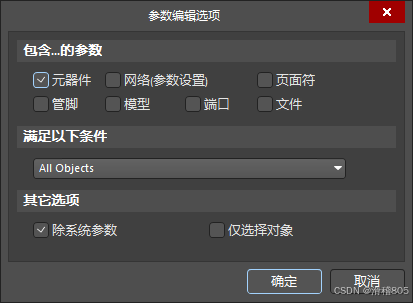

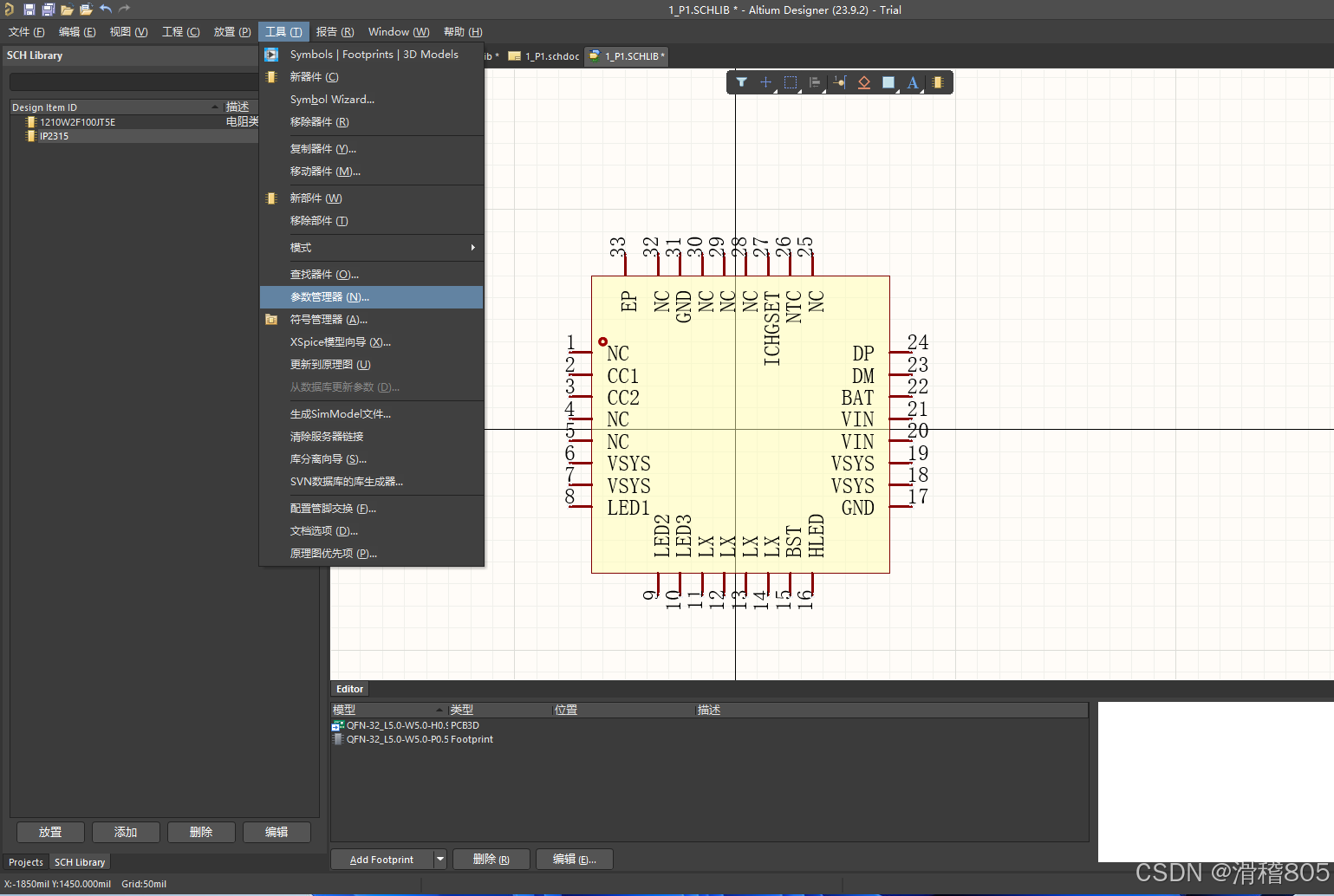

我们这只有两个器件,所以他们的参数可以直接修改,对应器件种类过多的,可以使用这个参数管理器,仅勾选元器件。

可以修改删除添加器件信息。

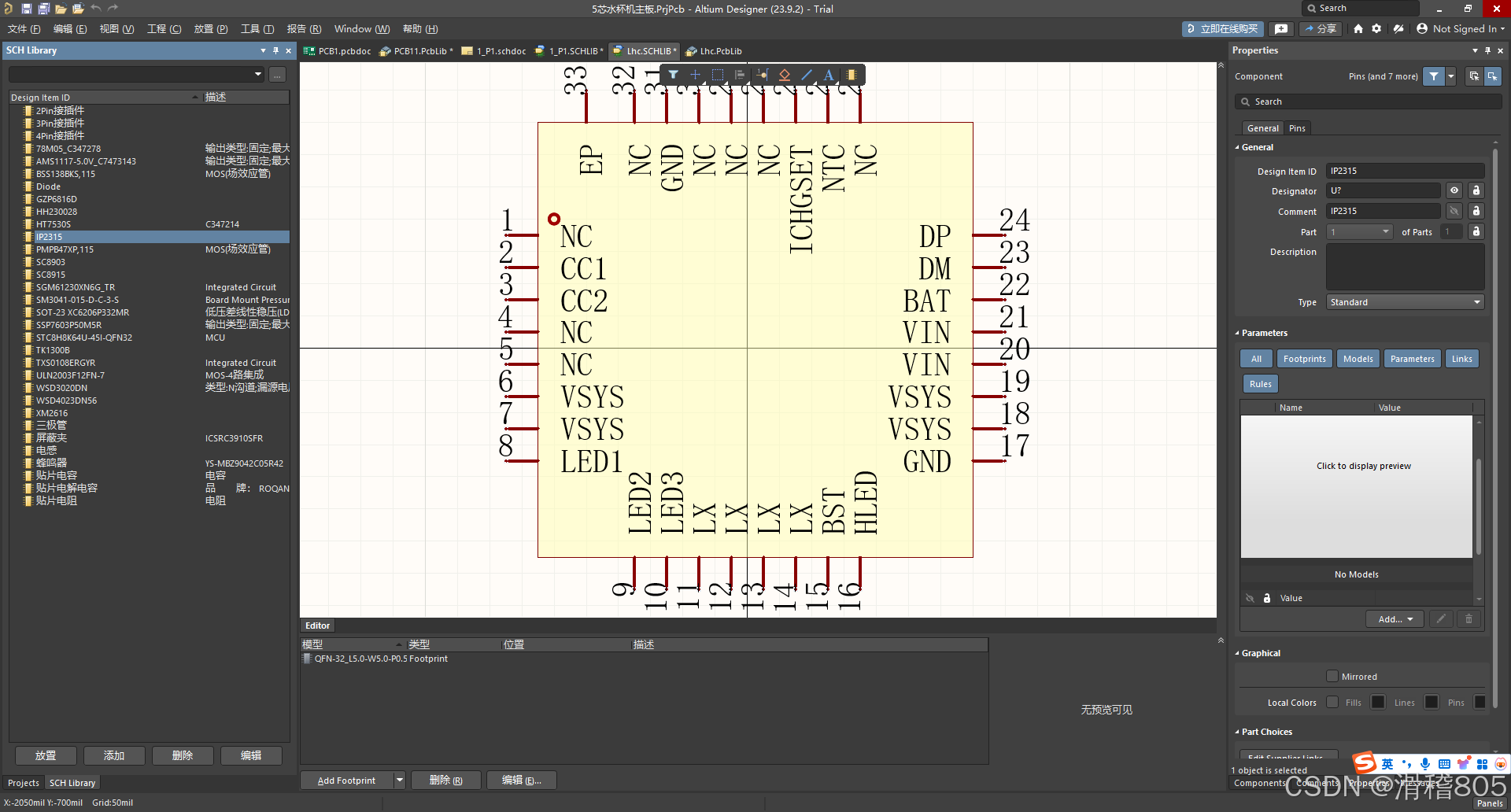

修改完毕后将原理图库直接粘贴到我们需要的PCB工程库里。Ctrl+C  ctrl+V大法。

原理图库处理完成。

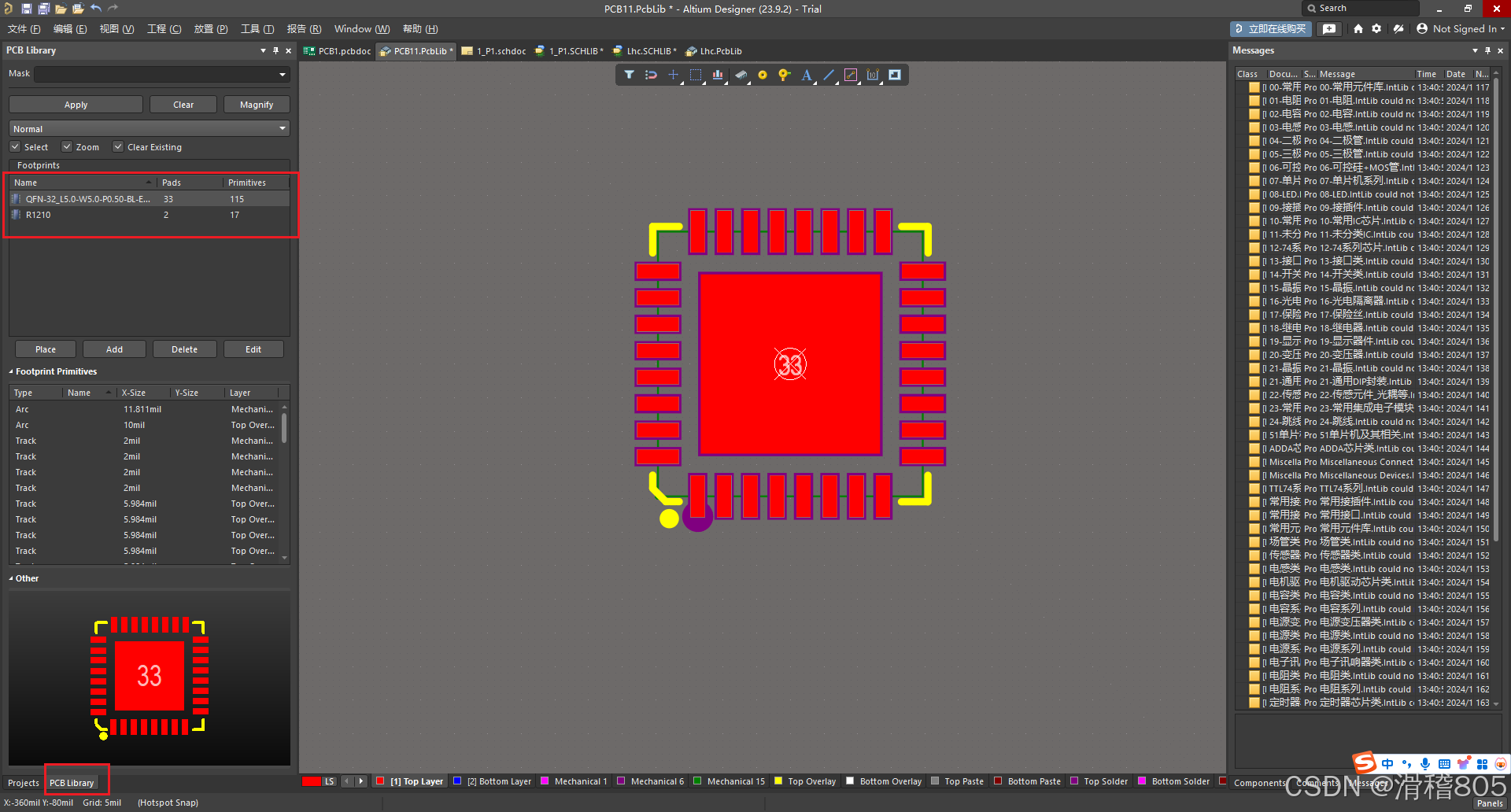

PCB库处理同理,打开我们之前生成的PCB库文件。

当然,获得器件模型的方法有很多,AD也有Altium Library Loader插件,还有许多模型网站。

https://www.3dcontentcentral.cn/

核对下数据手册封装是否正确。

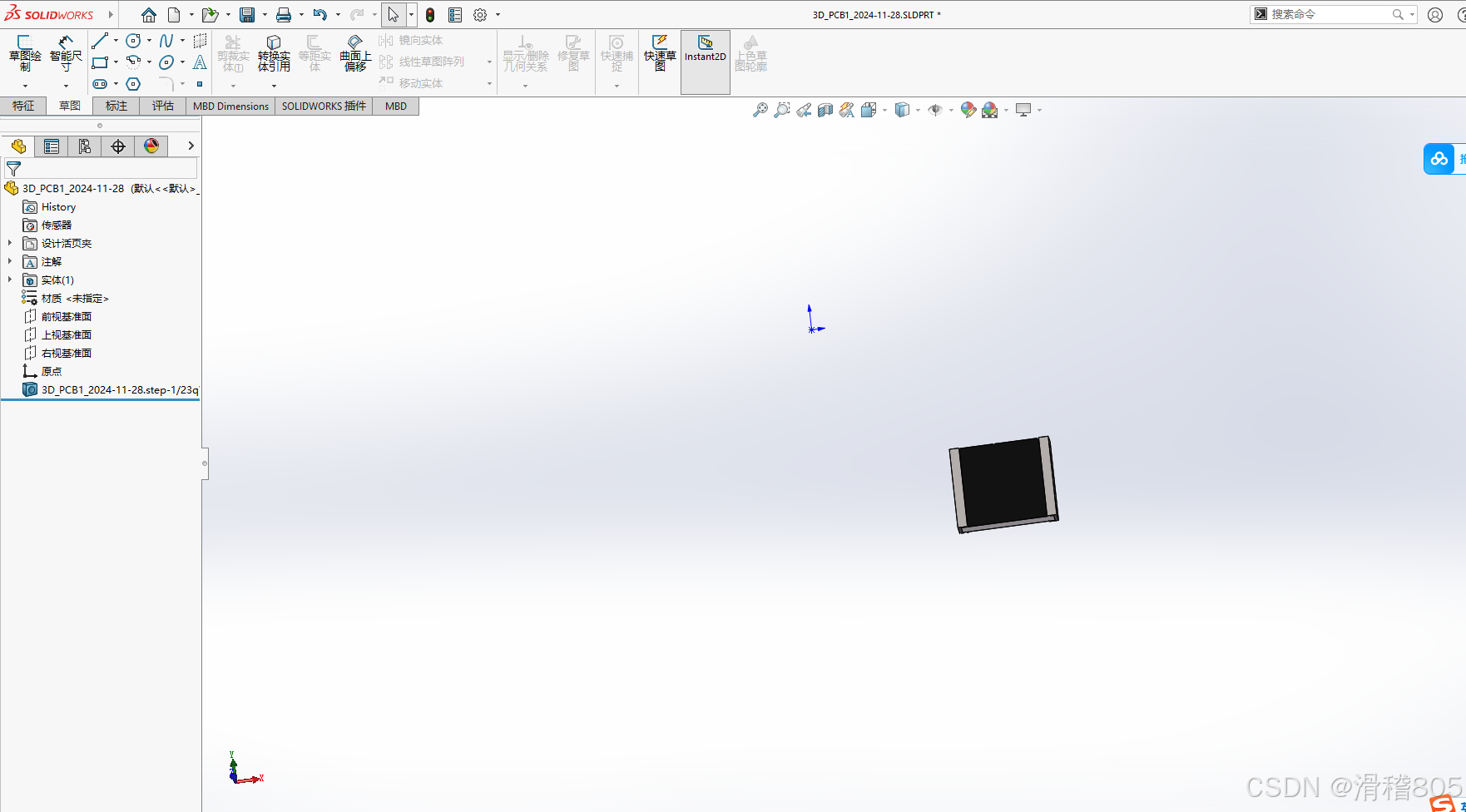

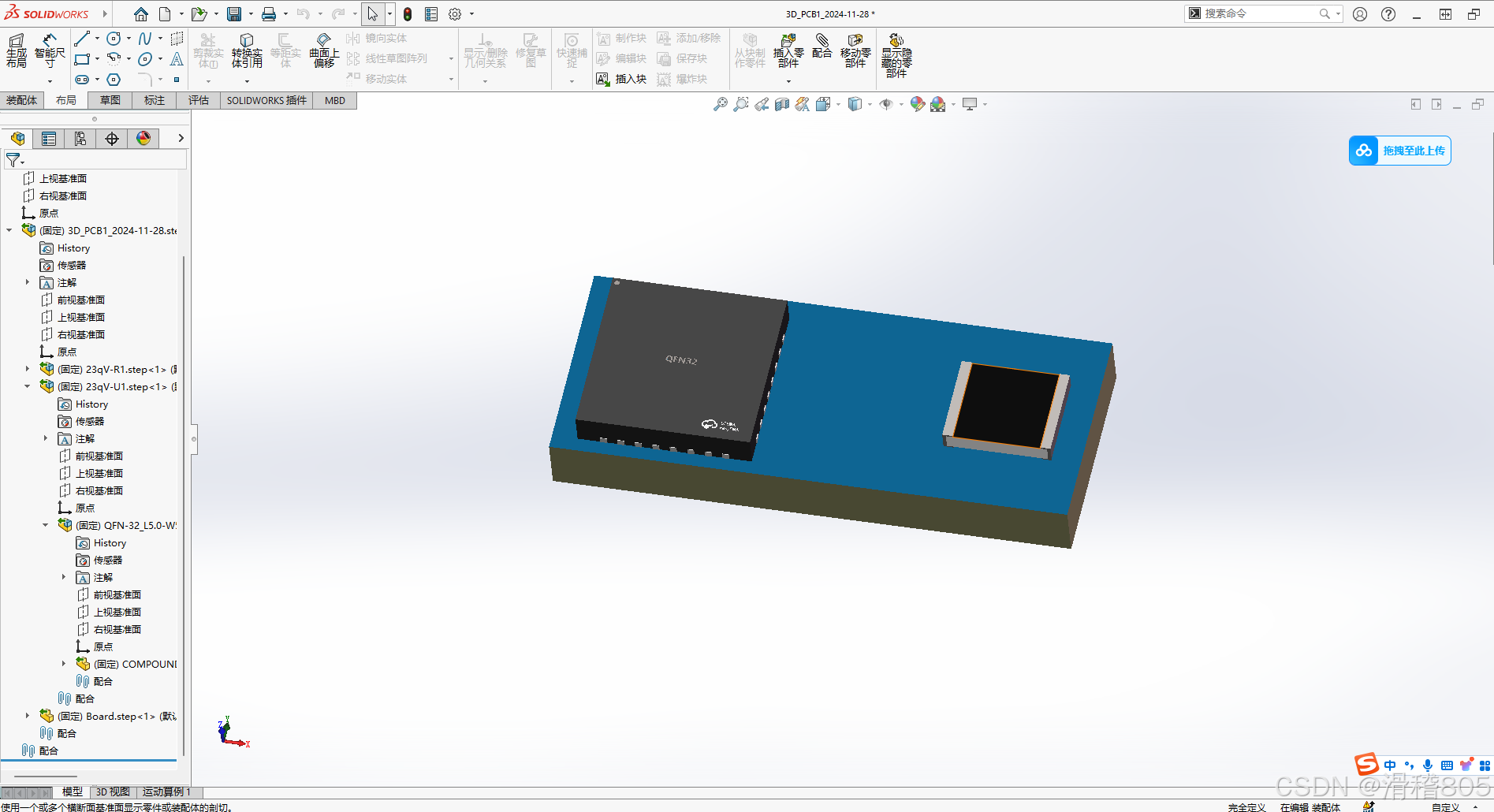

然后在SolidWorks中打开我们下载的3D step文件。另存为.part文件并打开。(也可以用其他软件,我们的目的是去掉板基取出每个器件,以前用过犀牛感觉没sw方便)。

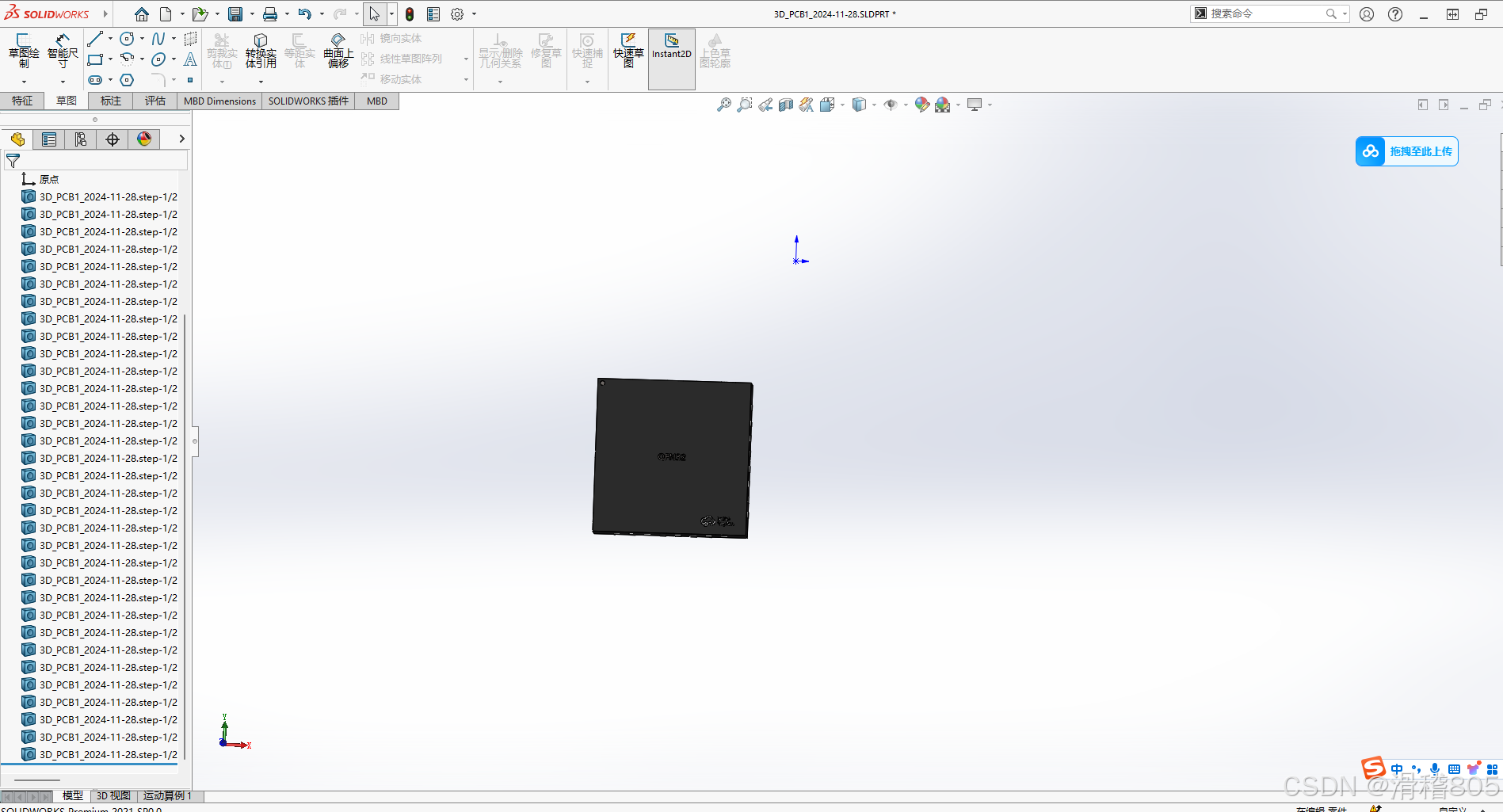

将我们不需要的板基模型删除后,分别保存芯片和电阻的模型为step文件。

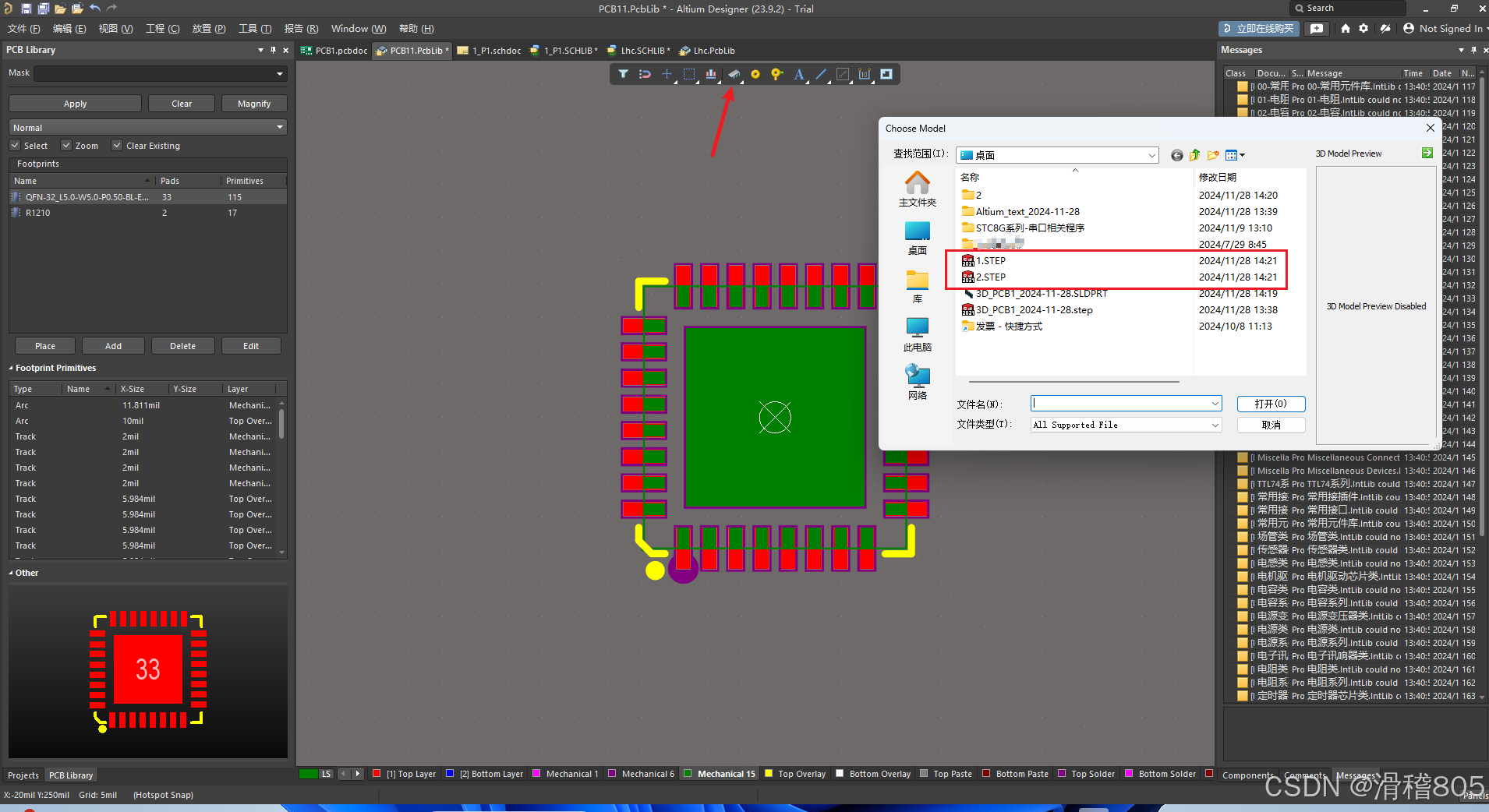

然后在AD中导入。

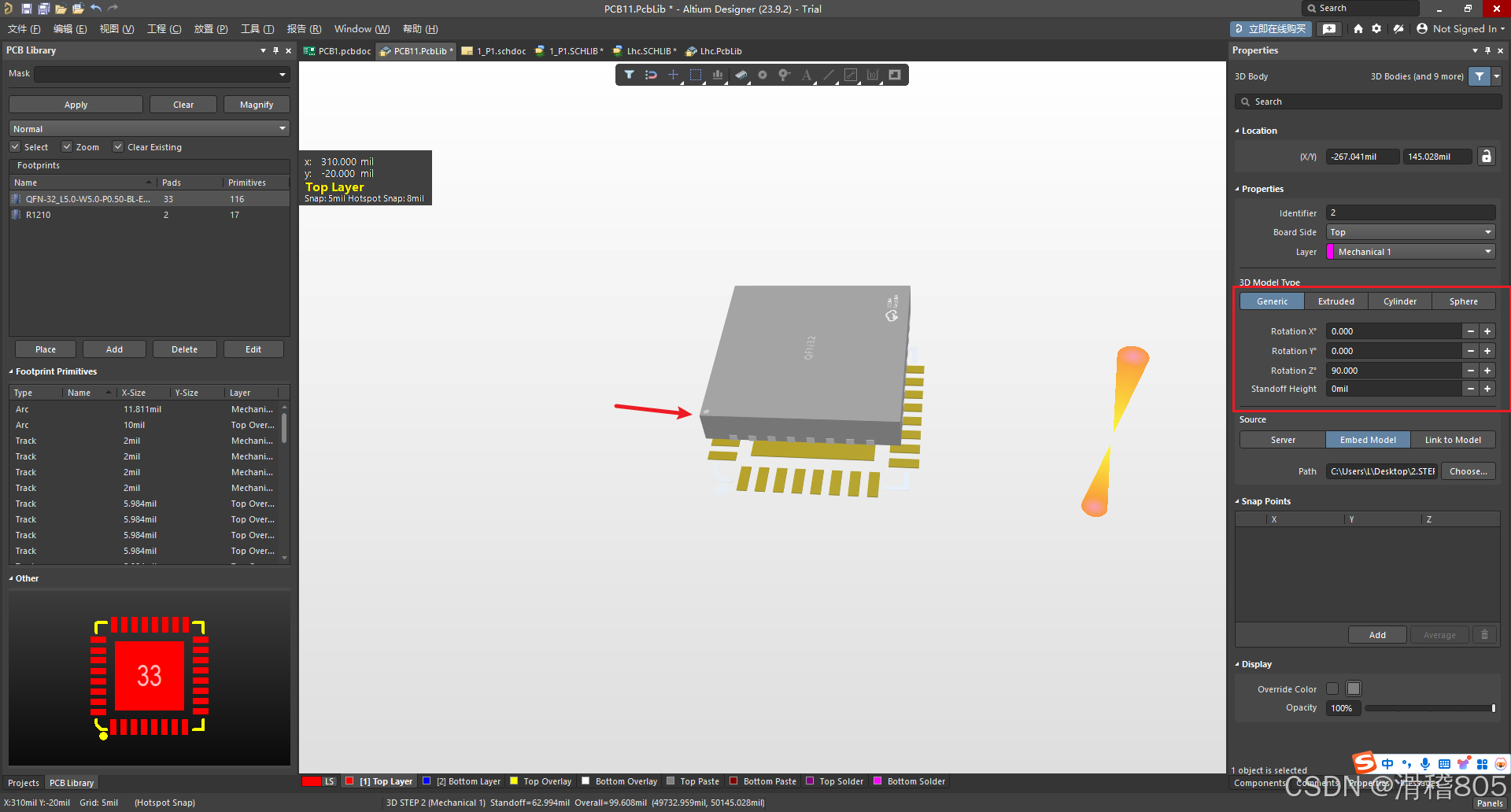

调整导入模型的位置,和pcb封装对齐贴合。

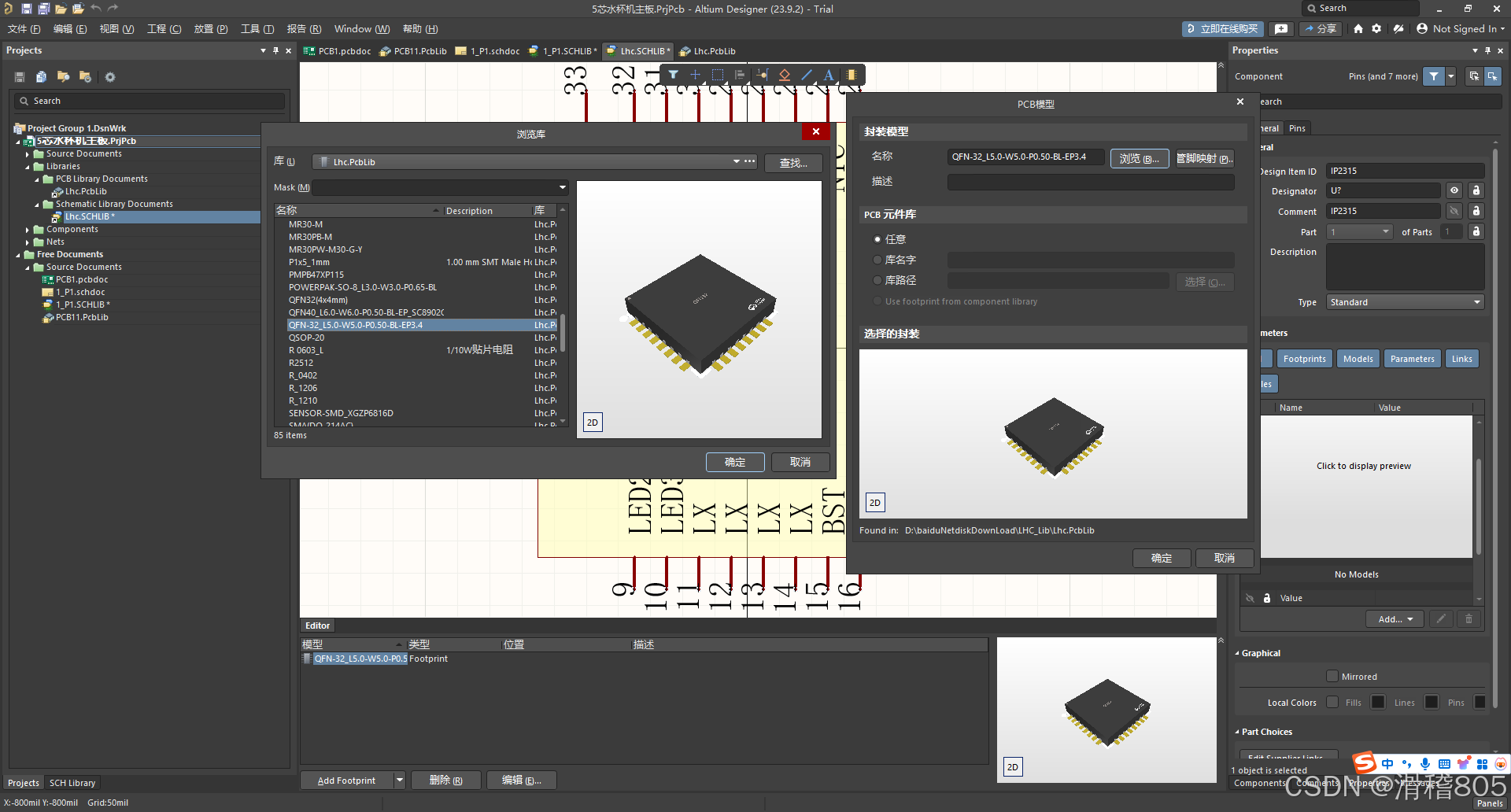

最后一步,回到原理图库,将对应的PCB封装添加到器件原理图模型上。

完成!

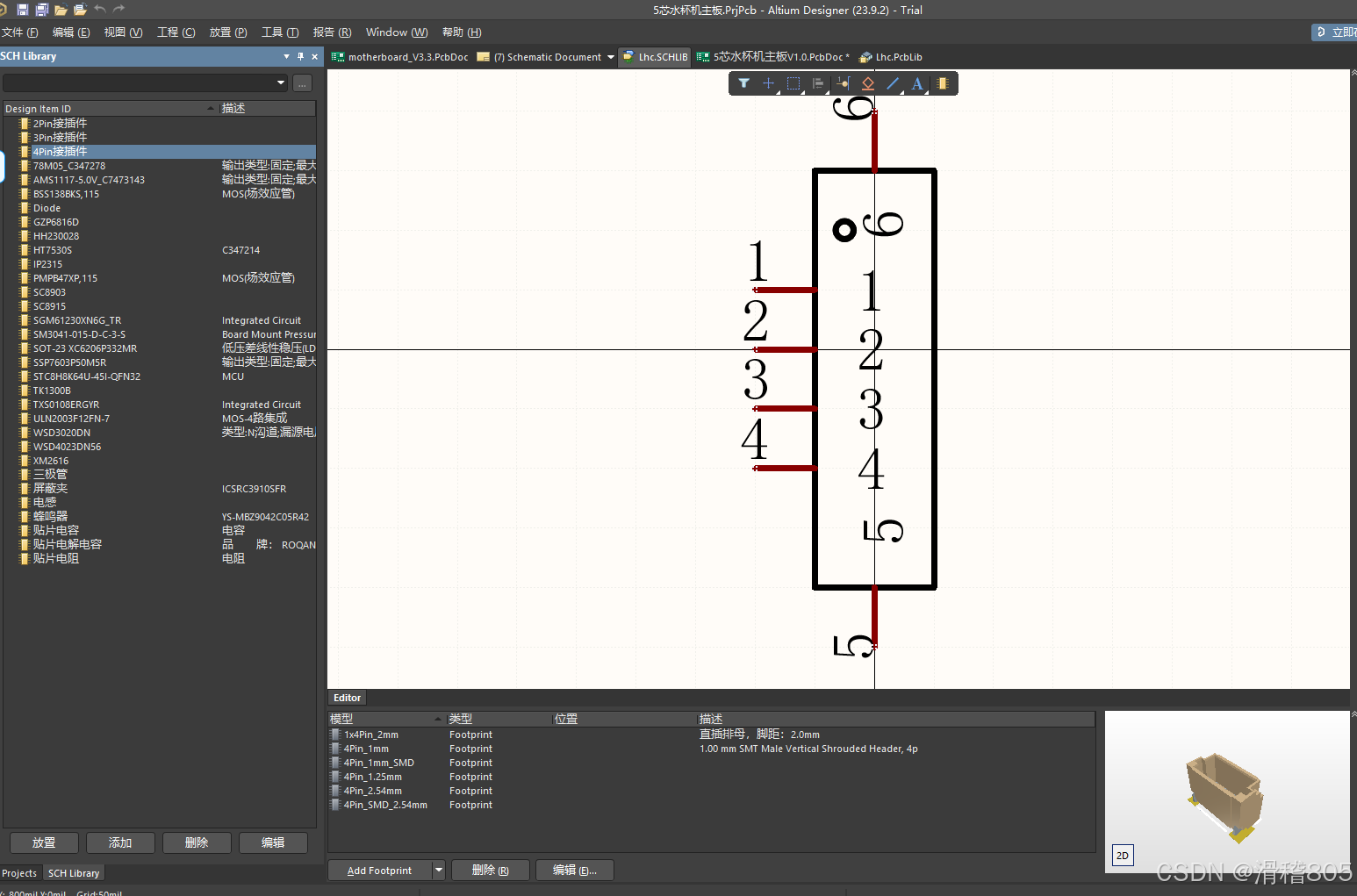

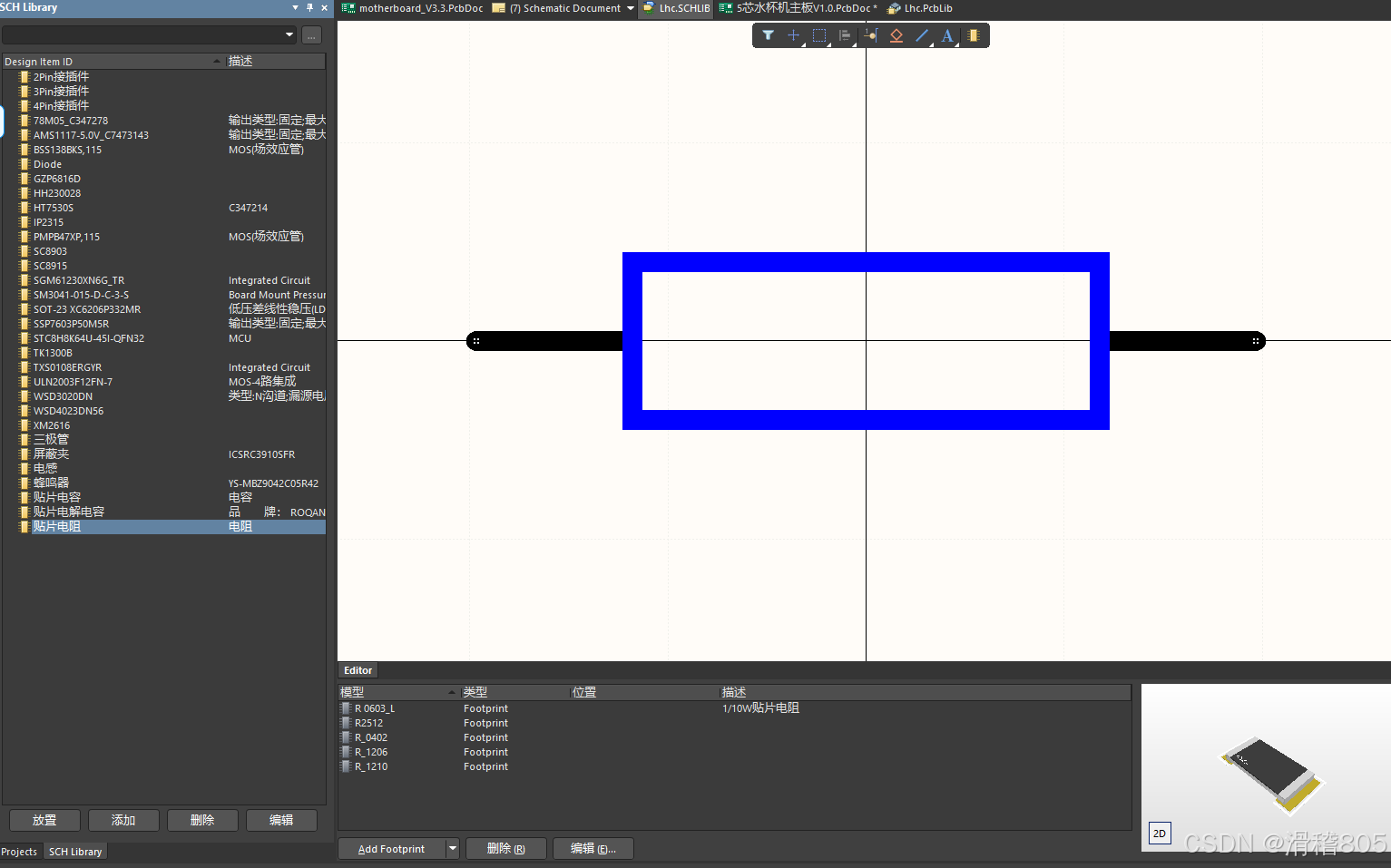

像这种一个器件可以有多种封装的可以做在一个里面。
