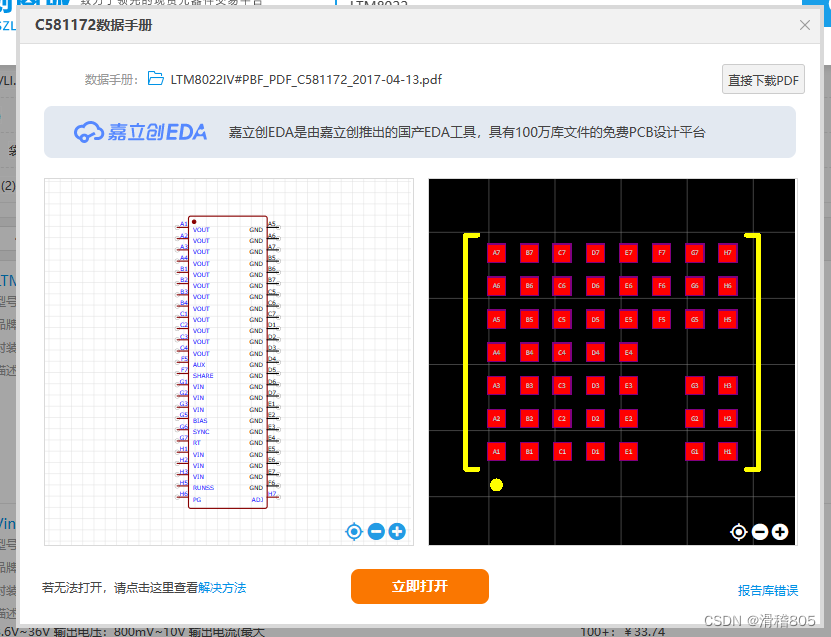

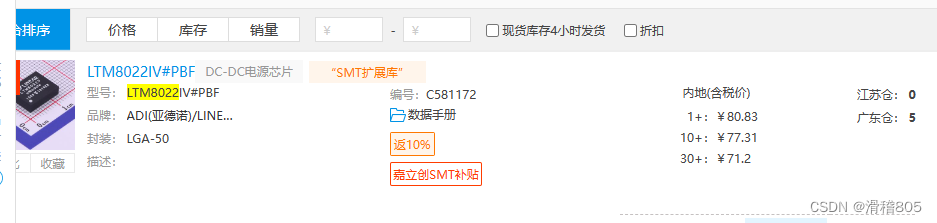

第一步：首先找到需要用的元件型号，点击“数据手册”，“立即打开”

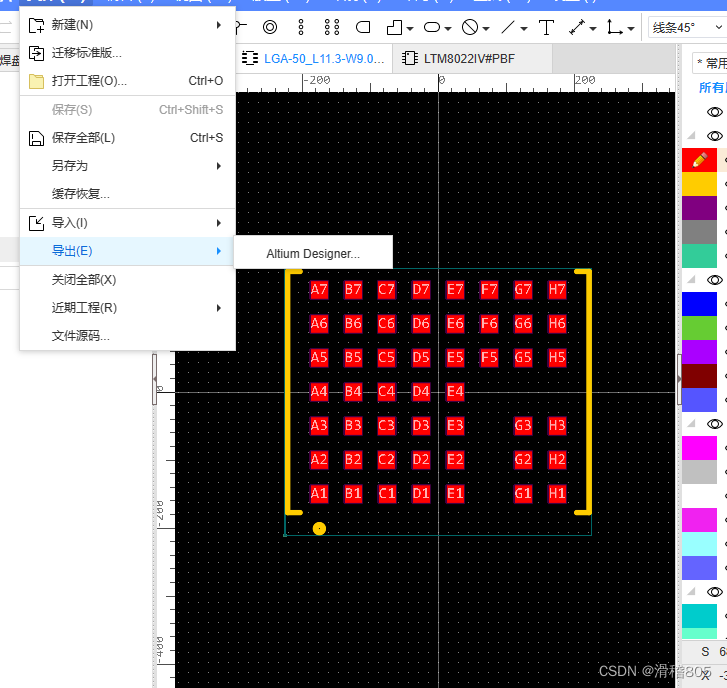

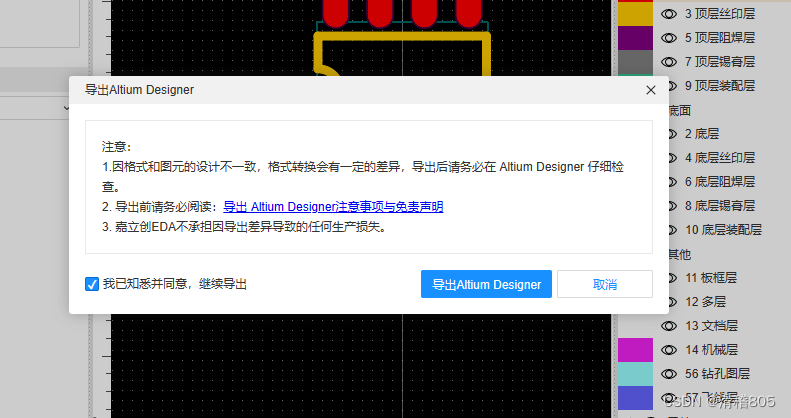

第二步：点击文件>>导出>>AD，将原理图与PCB导出到想放的文件夹

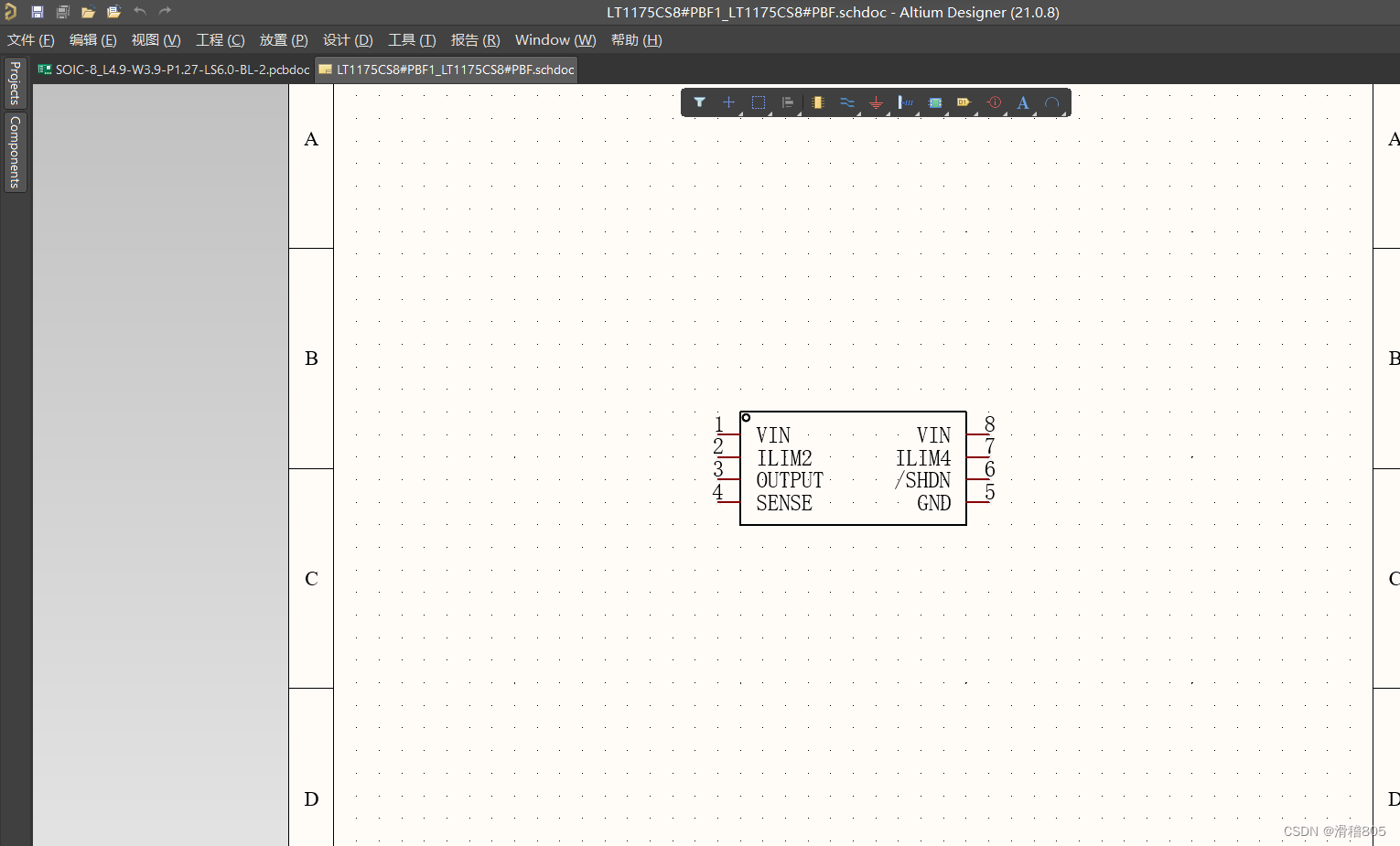

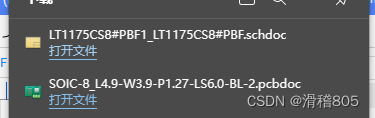

然后用AD软件打开下载的原理图和PCB文件

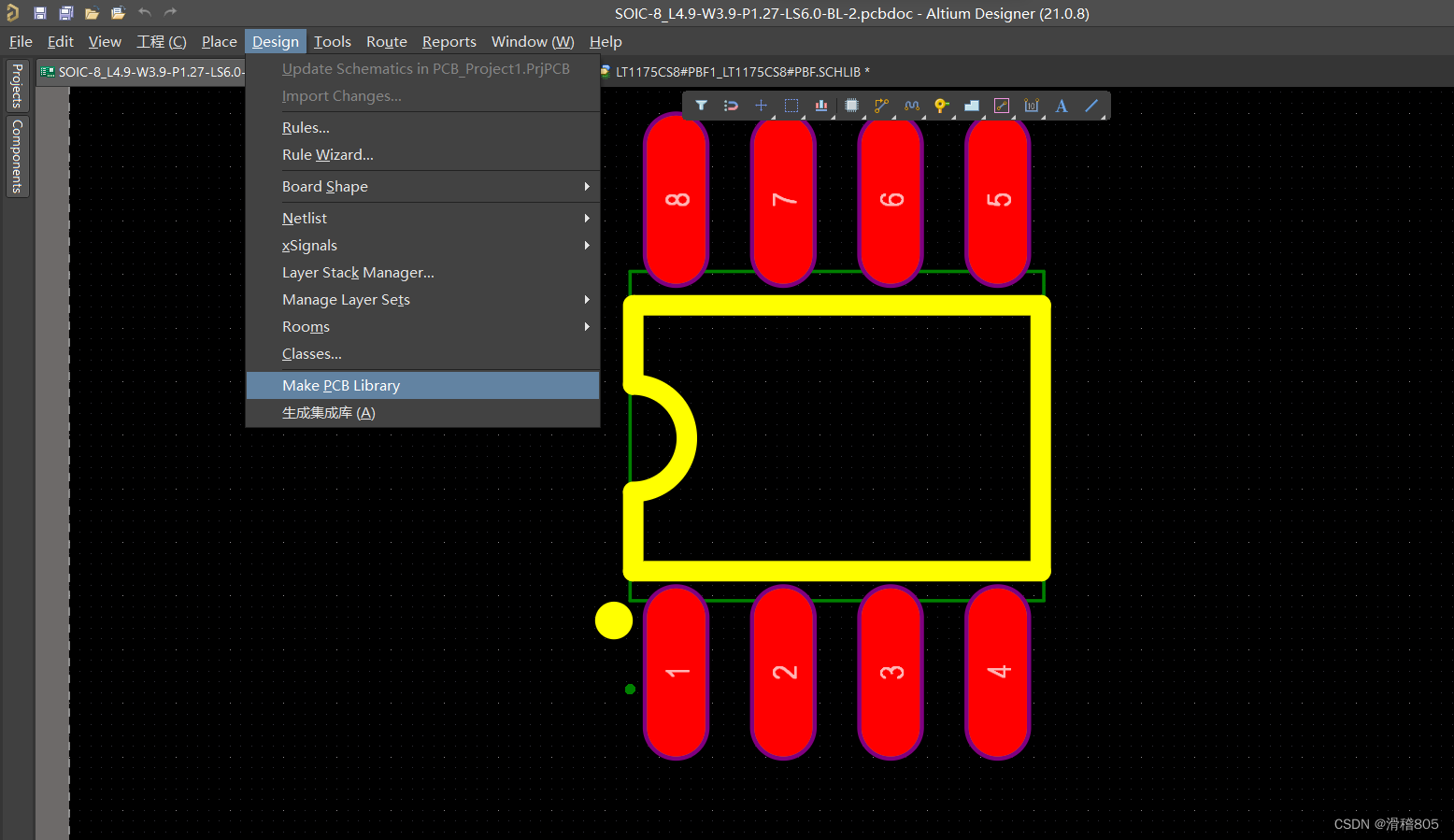

然后按照图中方式生成对应的图库，原理图和PCB都要生成

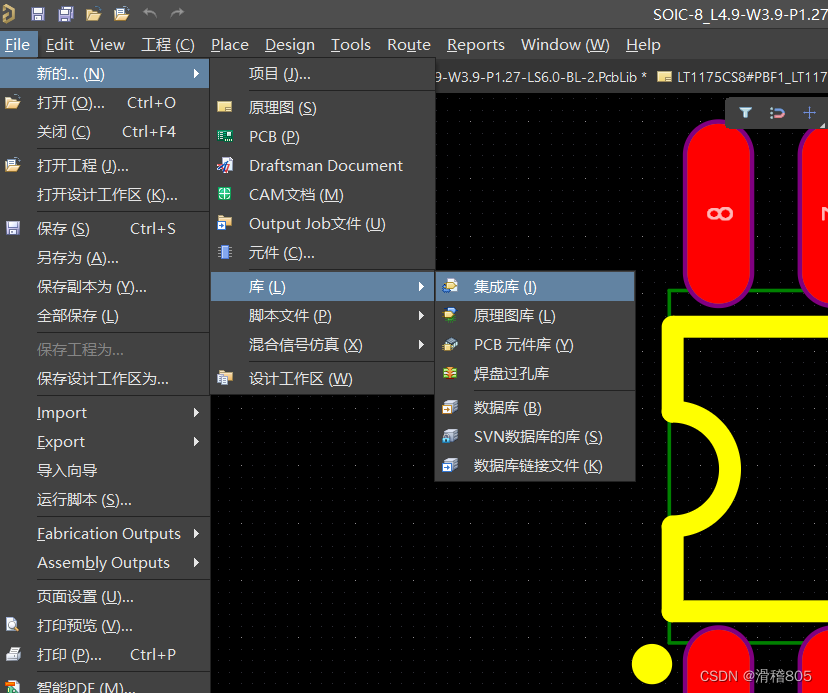

之后我们创建一个新的集成库（也可以不建库，直接保存）

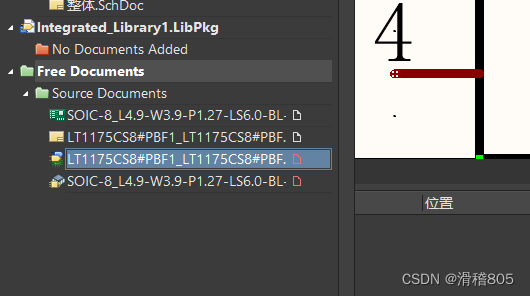

将生成的原理图库和PCB库拖入（拖）新建的集成库内，然后保存

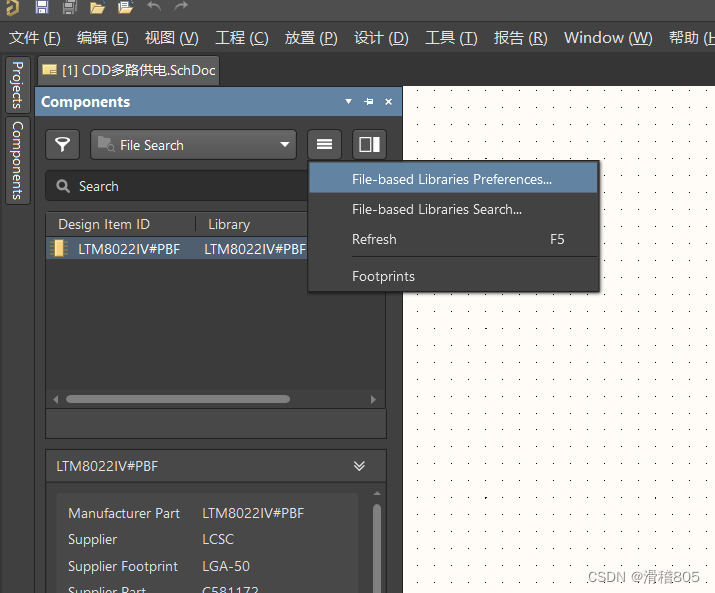

添加生成的库到我们使用的库里

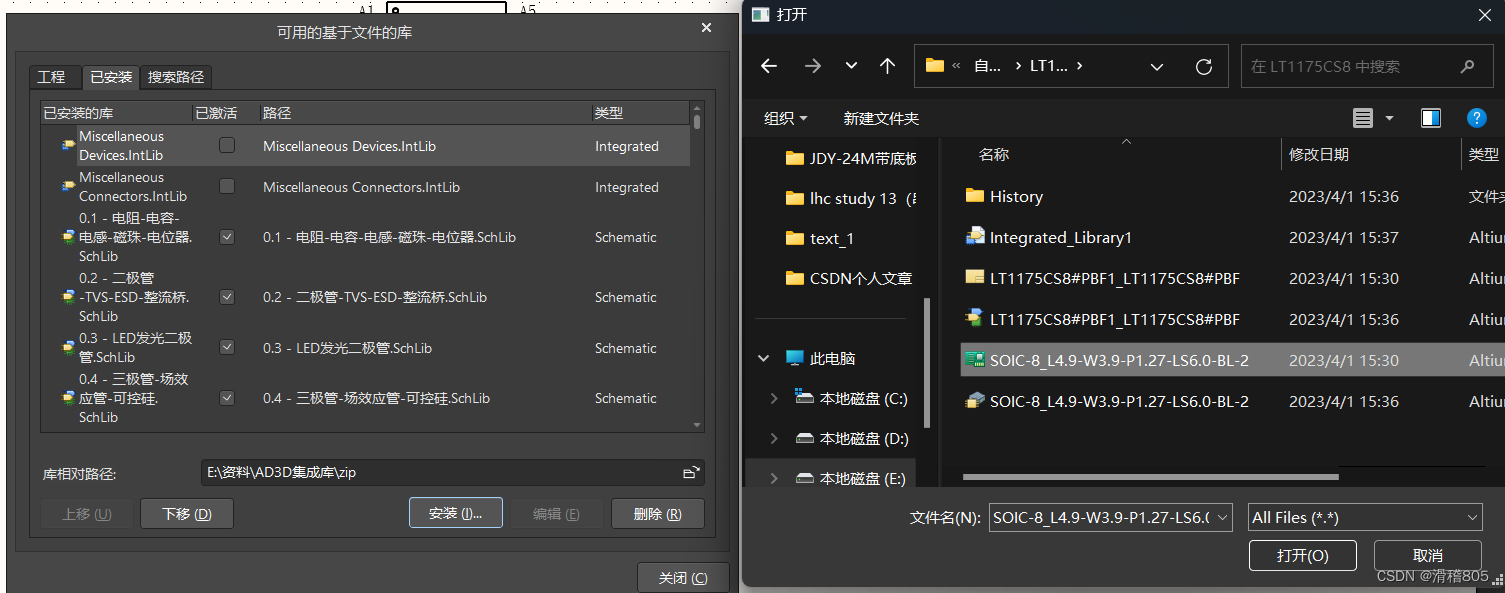

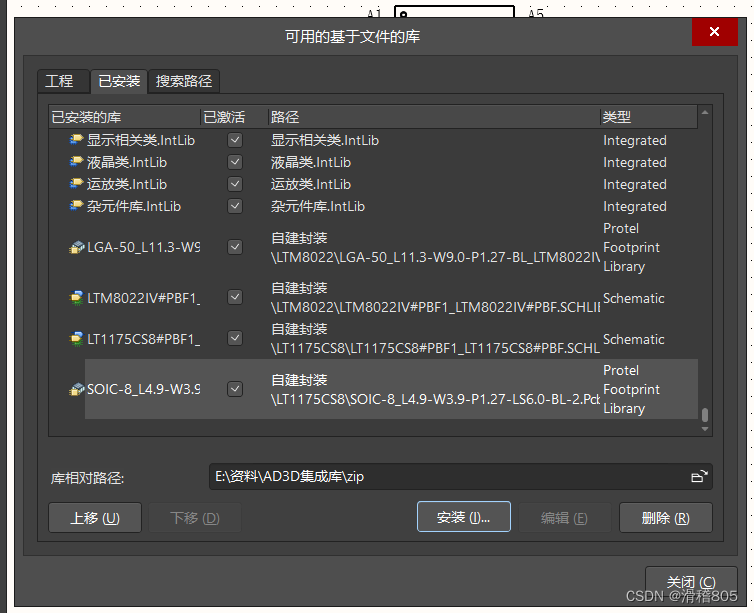

然后点击安装选择刚才我们集成库的存放路径，并且同时选中生成的原理图库和PCB库

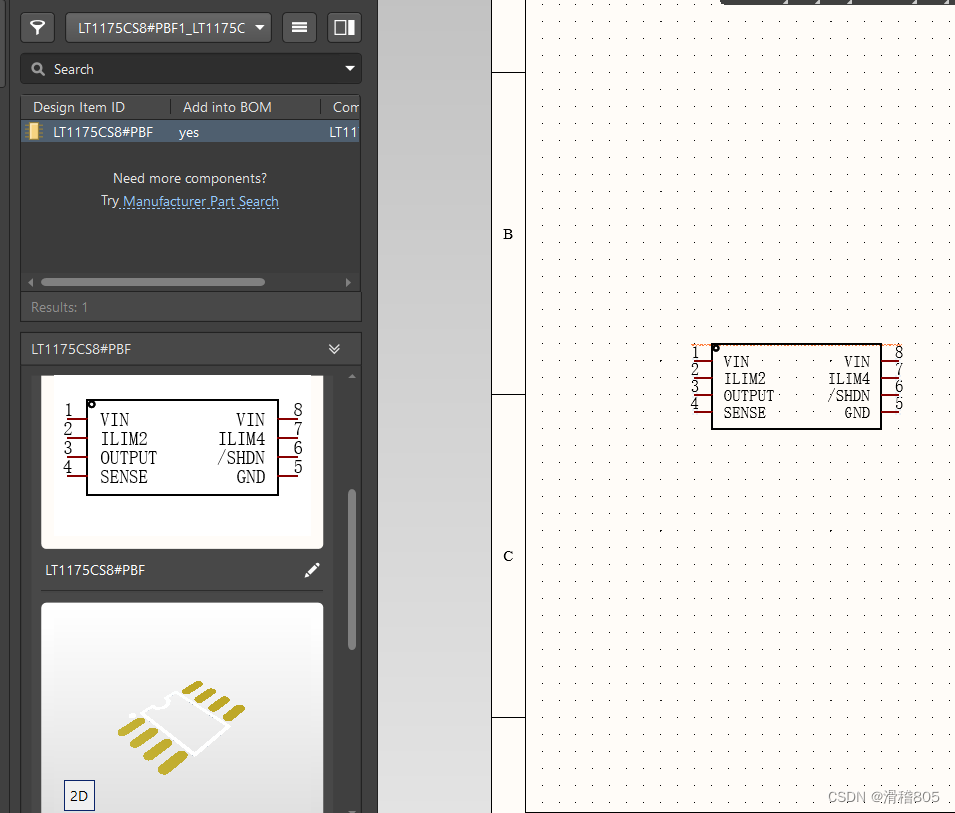

可以看见已将生成的库添加进了我们使用的库里

查看一下吧

这样就将立创中芯片的原理图与PCB导入到了AD中，当然，器件的3D封装同样可以导入，但是我一般不怎么使用所以不是很清楚操作步骤，希望各位大佬可以指点一下
