网络安全技术基础



目前主流的网络安全产品(技术)包括以下几类

入侵检测系统 IDS

IDS：Intrusion Detection Systems （入侵检测系统）

其特点是不阻断任何网络访问，而是依照一定的安全策略，通过软，硬件，对网络，系统的运行状况进 行监控，尽可能发现各种攻击企图，攻击行为或攻击结果，以保证网络系统资源的机密性，完整性和可用性。

本质上，IDS 是监听设备（系统），不用直接接入网络链路，网络流量也不用经过IDS。所以IDS一般以 旁路部署的形入接入系统，然后在网络上收集它所关心的报文即可。对于收集到的报文数据，IDS会进行 清洗统计，并与内置的规则进行比对和分析，从而得出哪些网络数据是入侵和攻击。

根据模型和部署方式不同，IDS 可分为基于主机的IDS，基于网络的IDS，以及新一代的分布式IDS。

基于主机的IDS

在每个要保护的主机上运行一个代理程序，一般只能检测该主机上发生的入侵。主要部署在重要的系统服务器，工作站上。IDS代理程序监控操作系统或系统事件级别的可疑活动（如尝试登录等）。在使用时 需要清楚的定义哪些是不合法的活动，然后根据这些定义的规则来做检测。

基于网络的IDS

该类系统一般被动地在网络上监听整个网段上的信息流，通过捕获网络数据包，进行分析，能够检测该 网络段上发生的网络入侵。

分布式IDS

一般由多个部件组成，分布在网络的各个部分，每个部件完成相应功能，分别进行数据采集、数据分析 等。通过中心的控制部件，进行数据汇总、分析、产生入侵警报等。在这种 "分布式IDS（入侵检测系统）” 的结构下，不仅可以检测到针对单独主机的入侵，同时也可以检测到针对该网段上的主机的入侵。



入侵防御系统 IPS

IPS： Intrusion Prevention System （入侵防御系统）

IPS 以串行的方式接入系统，IPS系统可以深度感知并检测经流的数据报文，可以根据预先设定的安全策 略，对流经的每个报文进行深度检测（包括协议分析跟踪、特征匹配、流量统计分析、事件关联分析等），如果发现藏匿于其中的网络攻击，可以根据该攻击的威胁级别立即采取措施，这些措施包括中断 连接，丢弃报文，隔离文件，向管理员告警等。



IPS可以分为 主机入侵防御系统，网络入侵防御系统，无线入侵防御系统等几类。

主机 IPS

主机IPS部署在终端主机节点上，主要用来保护单台主机，主机IPS与网络IPS结合使用效果更佳，对于能 够规避网络IPS的威胁，主机IPS可以看是防御系统的最后一道防线。

网络 IPS

网络IPS一般部署在系统的战略位置上，所有进出的流量和报文，都要经由网络IPS，其作用在整个网络 上。

无线 IPS

此类的入侵防御系统可以扫描无线网络，进行寻找未经授权的访问，并可以将未授权的设备移出网络。



防火墙 FW

FW：Firewal

防火墙系统是在内部网络和外部网络之间，专用网络与公共网络之间，可信网络和不可信网络之间建立 屏障。它是一种隔离技术，是在两个网络通讯时执行的一种访问控制尺度，它能允许经你 “同意”的个人 和数据进入你的网络，同时将你 “不同意” 的个人和数据拒之门外，最大限度的阻止非法的流量和数据进 入系统或网络。同时防火墙也可以根据规则禁止本地网络向外发送数据报文，以及根据规则转发网络流 量等。

防火墙以串行的方式接入系统，所有流入流出的网络报文都要经由防火墙。

根据工作模式不同，防火墙可以分为 网络层防火墙，应用层防火墙等。



防水墙 WW

WW：Waterwall

与防火墙相对，防水墙是一种防止内部信息泄漏的安全产品。它利用透明加解密，身份认证，访问控制 和审计跟踪等技术手段，对涉密信息，重要业务数据和技术专利等敏感信息的存储，传播和处理过程， 实施安全保护；最大限度地防止敏感信息泄漏、被破坏和违规外传，并完整记录涉及敏感信息的操作日志，以便日后审计。



防火墙的分类



按照保护范围来划分

可以分为主机防火墙和网络防火墙。



主机防火墙

主机防火墙对单个主机进行防护，运行在终端主机上，主机防火墙可以阻止未授权的程序和数据出入计 算机，Windows和Linux 系统都有自带的主机防火墙。



网络防火墙

网络防火墙部署在整个系统的主线网路上，对整个系统的出入数据进行过滤。



按实现方式划分

可以分为硬件防火墙和软件防火墙



硬件防火墙

硬件防火墙以独立硬件设备的形式提供服务，独立供电，独立部署，其软件是单独运行在硬件里面的， 所有硬件资源都只给防火墙这一个程序使用。

常见的硬件防火墙生产厂商有 华为，天融信，启明星辰，绿盟，深信服等。



软件防火墙

没有独立硬件，一般以应用程序的形式提供，运行于通用硬件平台，寄生于操作系统中，是通过纯软件 的方式提供服务



按网络协议划分

可以分为网络层防火墙和应用层防火墙

网络层防火墙工作在OSI七层模型中的网络层，又称包过滤防火墙。

应用层防火墙工作在OSI七层模型中的应用层，又称网关防火墙或代理服务器防火墙。



网络层防火墙

网络层防火墙对流经的数据包中的源地址，目标地址，端口号及协议等内容做出分析，依据事先设定好 的过滤规则，对数据包作出不同的处理（包括拒绝，丢弃，放行，转发等）。这些过滤规则，被称为访问控制列表（ACL)。

网络层防火墙只能根据数据包头部的协议端口号等进行过滤，无法过滤应用层的具体数据



应用层防火墙

应用层网只针对特别的网络应用服务协议来确定数据过滤逻辑。应用层网关防火墙是内部网和外部网的隔离点，它部署在主链路上，将系统分为两部份，起到内外部网络通讯时的中间转接作用



Linux 防火墙基础知识



netfilter 基础

netfilter/iptables 项目由 Rusty Russe 创建于1998年，并于 1999 年建立了 Netfilter Core team，并在 此后负责维护此项目，同时也于2000年3月合并进了 linux 2.3.x 版本的 linux 内核

从 Linux 2.4.x 版本的内核开始，netfilter 就正式成为了新一代的 Linux 防火墙机制，是Linux内核的一 个子系统。Netfilter采用模块化设计，具有良好的可扩充性，提供扩展网络服务的结构化底层框架。 Netfilter与IP协议栈是无缝契合，并允许对数据包进行过滤、地址转换、处理等操作

netfilter/iptables 有三部分组成，分别是netfilter 框架/iptables(内核空间)/iptables 命令行工具(用户空间)。



内核中netfilter相关的模块

[root@ubuntu24 ~]# grep -i netfilter /boot/config-6.8.0-45-generic
CONFIG_NETFILTER=y
CONFIG_NETFILTER_ADVANCED=y
CONFIG_BRIDGE_NETFILTER=m
# Core Netfilter Configuration
CONFIG_NETFILTER_INGRESS=y
CONFIG_NETFILTER_EGRESS=y
CONFIG_NETFILTER_SKIP_EGRESS=y
CONFIG_NETFILTER_NETLINK=m
CONFIG_NETFILTER_FAMILY_BRIDGE=y
CONFIG_NETFILTER_FAMILY_ARP=y
CONFIG_NETFILTER_BPF_LINK=y
CONFIG_NETFILTER_NETLINK_HOOK=m
CONFIG_NETFILTER_NETLINK_ACCT=m
CONFIG_NETFILTER_NETLINK_QUEUE=m
CONFIG_NETFILTER_NETLINK_LOG=m
CONFIG_NETFILTER_NETLINK_OSF=m
CONFIG_NETFILTER_CONNCOUNT=m
CONFIG_NETFILTER_NETLINK_GLUE_CT=y
....

防火墙工具

对于防火墙工具，建议只用一个，多个工具共存可能会有冲突



iptables

由软件包iptables提供的命令行工具，工作在用户空间，用来编写规则，写好的规则被送往netfilter，告 诉内核如何去处理信息包。



firewalld

redhat 系列的发行版中，从CentOS 7 版本开始，引入了新的前端管理工具。



nftables

此软件是 CentOS 8的新特性，Nftables 最初在法国巴黎的 Netfilter Workshop 2008 上发表，后由 netfilter核心团队成员和项目负责人Patrick McHardy 于2009年3月发布。并于2013年末合并到Linux内 核中，自2014年开始，己经在 3.13版本以以后的版本的内核中可用。

它重用了 netfilter框架的许多部份，例如连接跟踪和NAT功能。它还保留了命名法和基本iptables设计的 几个部份，例如表，链和规则。就像iptables一样，充当链的容器，并且链包含单独的规则，这些规则 可以执行操作，例如丢弃数据包，移至下一个规则或跳至新链

从用户角度来看，nftables添加了名为 nft 的新工具，该工具是iptables及其衍生指令 (ip6tables， arptables，ebtables)的超集，替代了iptables 及其衍生指令的中的所有工具。从体系结构的角度来看， 它还替换了内核中处理数据包过滤规则集运行时评估的那些部分

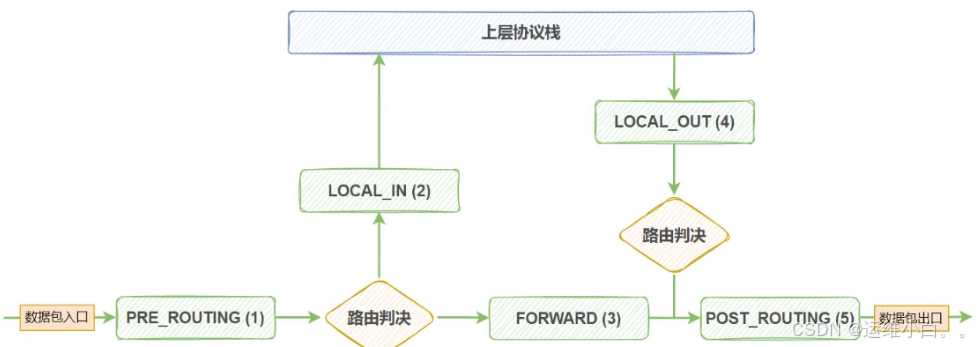

netfilter 工作原理

netfilter 在内核中某些位置放置了五个勾子函数（hook function），分别是 INPUT，OUTPUT， FORWARD，PREROUTING，POSTROUTING，管理员可以通过配置工具配置规则，让这五个函数按照自 定义的规则进行工作，达到防火墙的功能。


特别说明

从 Linux kernel 4.2 版以后，netfilter 在prerouting 前加了一个 ingress 勾子函数。可以使用这个新的 入口挂钩来过滤来自第2层的流量，这个新挂钩比预路由要早，基本上是 tc 命令（流量控制工具）的替 代品



三种报文流向

数据走向具体过程
流入本机PREROUTING --> INPUT --> 用户空间进程
流出本机用户空间进程 --> OUTPUT --> POSTROUTING
从本机转发PREROUTING --> FORWARD --> POSTROUTING



iptables 的组成

netfilter 在内核中设置了五个勾子函数，管理员在用户空间，通过程序设置过滤规则，内核中的勾子函数根据预设的规则进行工作，达到对流经的数据包进行过滤，拒绝，转发等功能

iptables中有五个链（chain）对应内核中的五个勾子函数。除此之外，iptables中还有五个表 （table），一起来配合工作



iptables 中的链

类型备注
内置链对应内核中的每一个勾子函数 （INPUT，OUTPUT，FORWARD，PREROUTING， POSTROUTING）
自定义链用于对内置链进行扩展或补充，可实现更灵活的规则组织管理机制；只有Hook钩子调用自定义链时，才会生效



iptables 中的表

表名备注
filter过滤规则表，根据预定义的规则过滤符合条件的数据包，默认表
natnetwork address translation 地址转换规则表
mangle修改数据标记位规则表
raw关闭启用的连接跟踪机制，加快封包穿越防火墙速度
security用于强制访问控制（MAC）网络规则，由Linux安全模块（如SELinux）实现，很少使用



表的优先级（从高到低）

security --> raw --> mangle --> nat --> filter



链和表的对应关系（不是每个链都能支持五个表）

表可支持的链
rawPREROUTING，OUTPUT
manglePREROUTING，POSTROUTING，INPUT，OUTPUT，FORWARD
natPREROUTING，POSTROUTING，INPUT，OUTPUT
filterINPUT，FORWARD，OUTPUT

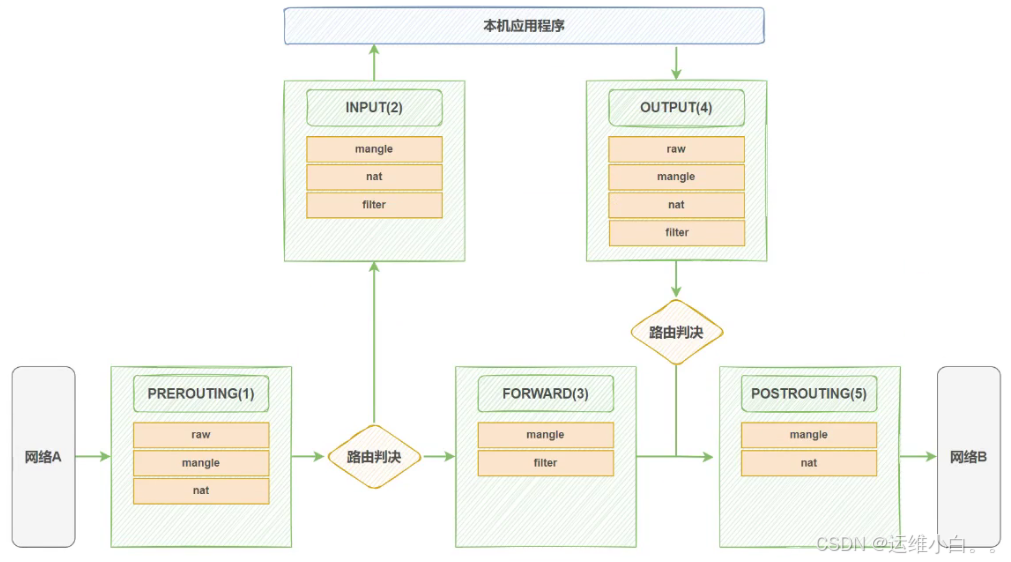

数据包过滤匹配流程


  • 当一个数据包进入网卡时，数据包首先进入PREROUTING链，内核根据数据包目的IP判断是否需要传送出去；

  • 如果数据包是进入本机的，则会进入INPUT链，然后交由本机的应用程序处理；

  • 如果数据包是要转发的，且内核允许转发，则数据包在PREROUTING链之后到达FORWARD链，再经由POSTROUTING链输出

  • 本机的应用程序往外发送数据包，会先进入OUTPUT链，然后到达POSTROUTING链输出



  • 数据流入：PREROUTING --> INPUT

  • 数据流出：OUTPUT --> POSTROUTING

  • 数据转发：PREROUTING --> FORWARD --> POSTROUTING





iptables



前置工作

在 ubuntu 中，在用iptables命令设置防火墙之前，先关闭自带的 ufw 服务，因为 ufw 服务中也有一套 自定义的规则，如果在开启 ufw 服务的情况下再用 iptables 设置或删除规则，容易发生冲突。

在 redhat 系中要先停用 firewalld 服务

#ubuntu中
[root@ubuntu24 ~]# systemctl disable --now ufw
Synchronizing state of ufw.service with SysV service script with /usr/lib/systemd/systemd-sysv-install.
Executing: /usr/lib/systemd/systemd-sysv-install disable ufw
Removed "/etc/systemd/system/multi-user.target.wants/ufw.service".

#Rocky 中
[root@Rocky-9 ~]# systemctl disable --now firewalld.service
Removed "/etc/systemd/system/multi-user.target.wants/firewalld.service".
Removed "/etc/systemd/system/dbus-org.fedoraproject.FirewallD1.service".

iptables 命令组成



iptables 完整命令由四部份组成

iptables Table Chain Rule

#通过 iptables 命令，在某个表，某个链上设置一个过滤规则

字段说明

字段说明
iptables命令
Table具体要操作的表，用 -t 指定，raw|mangle|nat|filter,默认filter
Chain具体要操作的链，PREROUTING|INPUT|FORWARD|OUTPUT|POSTROUTING
Rule具体规则，由匹配条件和目标组成，如果满足条件，就执行目标中的规则，目标用 -j 指定



完整格式示例

iptables -t filter -A INPUT -s 192.168.0.1 -j DROP

iptables 命令格式

iptables [-t table] {-A|-C|-D} chain rule-specification
iptables [-t table] -I chain [rulenum] rule-specification
iptables [-t table] -R chain rulenum rule-specification
iptables [-t table] -D chain rulenum
iptables [-t table] -S [chain [rulenum]]
iptables [-t table] {-F|-L|-Z} [chain [rulenum]] [options...]
iptables [-t table] -N chain
iptables [-t table] -X [chain]
iptables [-t table] -P chain target
iptables [-t table] -E old-chain-name new-chain-name

rule-specification = [matches...] [target]
match = -m matchname [per-match-options]
target = -j targetname [per-target-options]

#指定表
-t|--table table #指定表raw|mangle|nat|filter，如果不显式指定，默认是filter


#操作链
-N|--new-chain chain 			#添加自定义新链
-X|--delete-chain [chain] 		#删除自定义链(要求链中没有规则)
-P|--policy chain target 		#设置默认策略，对filter表中的链而言，其默认策略有ACCEPT|DROP
-E|--rename-chain old-chain new-chain #重命名自定义链，引用计数不为0的自定义链不能被重命名
-L|--list [chain] 				#列出链上的所有规则
-S|--list-rules [chain] 		#列出链上的的有规则
-F|--flush [chain] 				#清空链上的所有规则，默认是所有链
-Z|--zero [chain [rulenum]] 	#置0，清空计数器，默认操作所有链上的所有规则


#操作具体规则
-A|--append chain rule-specification 			#往链上追加规则
-I|--insert chain [rulenum] rule-specification 	#往链上插入规则，可以指定编号，默认插入到最前面(第一条)
-C|--check chain rule-specification 			#检查链上的规则是否正确
-D|--delete chain rule-specification 			#删除链上的规则
-D|--delete chain rulenum 						#根据编号删除链上的规则
-R|--replace chain rulenum rule-specification 	#根据链上的规则编号，使用新的规则替换原有规则


#其它选项
-h|--help 		#显示帮助
-V|--version 	#显示版本
-v|--verbose 	#显示详细信息
-n|--numeric 	#以数字形式显示IP和端口，默认显示主机名和协议名
--line-numbers 	#显示每条规则编号

示例

#查看规则
#默认filter表
[root@ubuntu24 ~]# iptables -S
-P INPUT ACCEPT
-P FORWARD ACCEPT
-P OUTPUT ACCEPT

#指定filter表
[root@ubuntu24 ~]# iptables -t filter -vS
-P INPUT ACCEPT -c 0 0
-P FORWARD ACCEPT -c 0 0
-P OUTPUT ACCEPT -c 0 0

#指定filter表，INPUT链
[root@ubuntu24 ~]# iptables -t filter -vS INPUT
-P INPUT ACCEPT -c 0 0

#新增规则
#在INPUT 链的 filter 表上设置过滤规则，将来自 10.0.0.152 的数据包丢弃掉
[root@ubuntu24 ~]# iptables -t filter -A INPUT -s 10.0.0.152 -j DROP
[root@ubuntu24 ~]# iptables -L
Chain INPUT (policy ACCEPT)
target     prot opt source               destination
DROP       all  --  10.0.0.152           anywhere

Chain FORWARD (policy ACCEPT)
target     prot opt source               destination

Chain OUTPUT (policy ACCEPT)
target     prot opt source               destination

#查看详细信息
[root@ubuntu24 ~]# iptables -vL
Chain INPUT (policy ACCEPT 28 packets, 1668 bytes)
 pkts bytes target     prot opt in     out     source               destination
    0     0 DROP       all  --  any    any     10.0.0.152           anywhere

Chain FORWARD (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target     prot opt in     out     source               destination

Chain OUTPUT (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target     prot opt in     out     source               destination

 #查看详细信息，以数字显示
[root@ubuntu24 ~]# iptables -vnL
Chain INPUT (policy ACCEPT 41 packets, 5870 bytes)
 pkts bytes target     prot opt in     out     source               destination
    0     0 DROP       0    --  *      *       10.0.0.152           0.0.0.0/0

Chain FORWARD (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target     prot opt in     out     source               destination

Chain OUTPUT (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target     prot opt in     out     source               destination

#在最前面插入一条放行物理机IP的规则
[root@ubuntu24 ~]# iptables -t filter -I INPUT -s 10.0.0.1 -j ACCEPT


#删除 iptables 规则
#查看规则编号
[root@ubuntu24 ~]# iptables -t filter -vnL INPUT --line-numbers
Chain INPUT (policy ACCEPT 191 packets, 28455 bytes)
num   pkts bytes target     prot opt in     out     source               destination
1      114  9992 ACCEPT     0    --  *      *       10.0.0.1             0.0.0.0/0
2        0     0 DROP       0    --  *      *       10.0.0.152           0.0.0.0/0

#删除第2条规则，根据规则编号删除
[root@ubuntu24 ~]# iptables -t filter -D INPUT 2
#删除第一条，根据命令来删除
[root@ubuntu24 ~]# iptables -t filter -D INPUT -s 10.0.0.1 -j ACCEPT

#规则替换
[root@ubuntu24 ~]# iptables -L
Chain INPUT (policy ACCEPT)
target     prot opt source               destination
REJECT     all  --  10.0.0.151           anywhere             reject-with icmp-port-unreachable
#将10.0.0.151 更改为 10.0.0.0/24 整个网段
[root@ubuntu24 ~]# iptables -t filter -R INPUT 1 -s 10.0.0.0/24 -j REJECT

#由于物理机IP也被拒绝自己也会掉线
#需要插入一条规则去放行物理机IP，要用-I
#这种情况下，ACCEPT规则一定要写在前面，如果放在REJECT 就不会匹配到ACCEPT

#清空统计数据
# 查看
[root@ubuntu24 ~]# iptables -vnL INPUT
Chain INPUT (policy ACCEPT 575 packets, 80374 bytes)
 pkts bytes target     prot opt in     out     source               destination
  134 27116 ACCEPT     0    --  *      *       10.0.0.1             0.0.0.0/0
   69  4065 REJECT     0    --  *      *       10.0.0.0/24          0.0.0.0/0            reject-with icmp-port-unreachable

#清空INPUT链上的第一条规则统计数据
[root@ubuntu24 ~]# iptables -t filter -Z INPUT 1

[root@ubuntu24 ~]# iptables -vnL INPUT
Chain INPUT (policy ACCEPT 575 packets, 80374 bytes)
 pkts bytes target     prot opt in     out     source               destination
    7   405 ACCEPT     0    --  *      *       10.0.0.1             0.0.0.0/0
   69  4065 REJECT     0    --  *      *       10.0.0.0/24          0.0.0.0/0            reject-with icmp-port-unreachable


#每个表中都有默认规则
#修改默认规则
[root@ubuntu24 ~]# iptables -P FORWARD DROP

输出内容说明

字段说明
pkts在当前规则中，被命中的数据包数量
bytes在当前规则中，被命中的总流量大小
target动作，目标，DROP 表示丢弃
prot具体协议
opt选项
in数据从哪个网络设备进来
out数据从哪个网络设备上出去
source源，可以是主机IP，网段，anywhere 表示不受限
destination目标，可以是主机IP，网段，anywherer 表示不受限



iptables 防火墙中的规则，在生效时会按照顺序，从上往下生效，当前一条规则命中后，不再继续往下 匹配

如果多条规则里面，匹配条件中有交集，或者有包含关系，则这些规则，要注意前后顺序，范围小的， 需要精确匹配的，要往前放，范围大的，往后放，负责兜底的，放在最后。

如果多条规则里面，匹配条件没有交集，彼此不会互相影响，则无所谓前后顺序，但是从效率上来讲， 更容易命中的要放在前面。





iptables 匹配条件

iptables 中的匹配条件分为基本匹配和扩展匹配两种，当一条 iptables 规则中有多个匹配条件时，默认 是 “与” ，即要同时满足

匹配条件-基本匹配

[!] -s|--source address[/mask][,...] 		#匹配源IP地址或网段
[!] -d|--destination address[/mask][,...] 	#匹配目标IP地址或网段
[!] -p|--protocol protocol 					#匹配具体协议，可以使用协议号或协议名,具体见 /etc/protocols
[!] -i|--in-interface name 					#匹配报文流入接口，只用于数据流入
[!] -o|--out-interface name 				#匹配报文流出接口，只用于数据流出
#示例
#规则取反
[root@ubuntu24 ~]# iptables -vnL
Chain INPUT (policy ACCEPT 17 packets, 1484 bytes)
 pkts bytes target     prot opt in     out     source               destination
 1315 81273 ACCEPT     0    --  *      *       10.0.0.1             0.0.0.0/0
    3   252 REJECT     0    --  *      *       10.0.0.157           0.0.0.0/0            reject-with icmp-port-unreachable

#从 10.0.0.157 来的数据包被拒绝
[root@ubuntu24 ~]# ping 10.0.0.161
PING 10.0.0.161 (10.0.0.161) 56(84) bytes of data.
From 10.0.0.161 icmp_seq=1 Destination Port Unreachable
From 10.0.0.161 icmp_seq=2 Destination Port Unreachable
From 10.0.0.161 icmp_seq=3 Destination Port Unreachable

#设置取反规则，除了 10.0.0.150 来的数据，其它都拒绝
[root@ubuntu24 ~]# iptables -t filter -R INPUT 2 ! -s 10.0.0.157 -j REJECT

[root@ubuntu24 ~]# ping 10.0.0.161
PING 10.0.0.161 (10.0.0.161) 56(84) bytes of data.
64 bytes from 10.0.0.161: icmp_seq=1 ttl=64 time=0.610 ms
64 bytes from 10.0.0.161: icmp_seq=2 ttl=64 time=0.434 ms
64 bytes from 10.0.0.161: icmp_seq=3 ttl=64 time=0.811 ms


#根据协议过滤
#拒绝来自157IP上的ICMP协议
[root@ubuntu24 ~]# iptables -t filter -A INPUT -s 10.0.0.157 -p icmp -j REJECT
[root@ubuntu24 ~]# iptables -vnL
Chain INPUT (policy ACCEPT 558 packets, 49035 bytes)
 pkts bytes target     prot opt in     out     source               destination
   25  1468 ACCEPT     0    --  *      *       10.0.0.1             0.0.0.0/0
    2   168 REJECT     1    --  *      *       10.0.0.157           0.0.0.0/0            reject-with icmp-port-unreachable
[root@ubuntu24 ~]# ping 10.0.0.161
PING 10.0.0.161 (10.0.0.161) 56(84) bytes of data.
From 10.0.0.161 icmp_seq=1 Destination Port Unreachable

#扔掉目标为161的IP上的ICMP协议
[root@ubuntu24 ~]# iptables -t filter -A INPUT -d 10.0.0.161 -p icmp -j DROP
[root@ubuntu24 ~]# iptables -vnL
Chain INPUT (policy ACCEPT 558 packets, 49035 bytes)
 pkts bytes target     prot opt in     out     source               destination
  500 29893 ACCEPT     0    --  *      *       10.0.0.1             0.0.0.0/0
    3   252 DROP       1    --  *      *       0.0.0.0/0            10.0.0.161

[root@ubuntu24 ~]# ping 10.0.0.161
PING 10.0.0.161 (10.0.0.161) 56(84) bytes of data.

#没有任何回应

匹配条件-扩展匹配

扩展匹配条件需要加载扩展模块才能使用



查看扩展模块

[root@ubuntu24 ~]# dpkg -L iptables | grep libxt_.*.so
/usr/lib/x86_64-linux-gnu/xtables/libxt_AUDIT.so
/usr/lib/x86_64-linux-gnu/xtables/libxt_CHECKSUM.so
/usr/lib/x86_64-linux-gnu/xtables/libxt_CLASSIFY.so
/usr/lib/x86_64-linux-gnu/xtables/libxt_CONNMARK.so
/usr/lib/x86_64-linux-gnu/xtables/libxt_CONNSECMARK.so
/usr/lib/x86_64-linux-gnu/xtables/libxt_CT.so
/usr/lib/x86_64-linux-gnu/xtables/libxt_DSCP.so
/usr/lib/x86_64-linux-gnu/xtables/libxt_HMARK.so
/usr/lib/x86_64-linux-gnu/xtables/libxt_IDLETIMER.so
/usr/lib/x86_64-linux-gnu/xtables/libxt_LED.so
/usr/lib/x86_64-linux-gnu/xtables/libxt_LOG.so
/usr/lib/x86_64-linux-gnu/xtables/libxt_MARK.so
/usr/lib/x86_64-linux-gnu/xtables/libxt_NAT.so
/usr/lib/x86_64-linux-gnu/xtables/libxt_NFLOG.so
/usr/lib/x86_64-linux-gnu/xtables/libxt_NFQUEUE.so
....

扩展匹配条件分为隐式扩展和显示扩展两种



隐式扩展

iptables 在使用 -p 选项指明了特定的协议时，无需再用 -m 选项指明扩展模块的扩展机制，不需要手动 加载扩展模块，不需要用 -m 显式指定的扩展，即隐式扩展。

tcp，upd，icmp 这三个协议是可以用 -m 指定的模块，但同时，也可以在基本匹配里面用 -p 来指定这 几个协议

[root@ubuntu24 ~]# dpkg -L iptables | grep tcp.so
/usr/lib/x86_64-linux-gnu/xtables/libxt_tcp.so

[root@ubuntu24 ~]# dpkg -L iptables | grep udp.so
/usr/lib/x86_64-linux-gnu/xtables/libxt_udp.so

[root@ubuntu24 ~]# dpkg -L iptables | grep icmp.so
/usr/lib/x86_64-linux-gnu/xtables/libipt_icmp.so

tcp 协议的扩展选项

[!] --source-port|--sport port[:port] 			#匹配报文源端口,可为端口连续范围
[!] --destination-port|--dport port[:port] 		#匹配报文目标端口,可为连续范围
[!] --tcp-flags mask comp 						#mask 需检查的标志位列表，用逗号分隔，例如 SYN,ACK,FIN,RST
												#comp 在mask列表中必须为1的标志位列表，无指定则必须为0，用逗号分隔tcp协议的扩展选项
--tcp-flags SYN,ACK,FIN,RST SYN 				#检查SYN,ACK,FIN,RST四个标志位，其中SYN值为1，其它值为0，表示第一次握手
--tcp-flags SYN,ACK,FIN,RST SYN,ACK 			#第二次握手

[!] --syn 										#第一次握手的简单写法

#用tcp 协议和目标端口拒绝ssh服务
#拒绝来自于157的，其目标IP是161，目标端口是 21 到 23 的数据
[root@ubuntu24 ~]# iptables -t filter -A INPUT -s 10.0.0.157 -d 10.0.0.161 -p tcp --dport 21:23 -j REJECT
[root@ubuntu24 ~]# iptables -vnL
Chain INPUT (policy ACCEPT 559 packets, 49111 bytes)
 pkts bytes target     prot opt in     out     source               destination
 1512 91031 ACCEPT     0    --  *      *       10.0.0.1             0.0.0.0/0
    0     0 REJECT     6    --  *      *       10.0.0.157           10.0.0.161           tcp dpts:21:23 reject-with icmp-port-unreachable

upd 协议的扩展选项

[!] --source-port|--sport port[:port] #匹配报文的源端口或端口范围
[!] --destination-port|--dport port[:port] #匹配报文的目标端口或端口范围

icmp 协议的扩展选项

[!] --icmp-type {type[/code]|typename}
0/0|echo-reply 		#icmp应答
8/0|echo-request 	#icmp请求

显式扩展及相关模块

显示扩展即必须使用 -m 选项指明要调用的扩展模块名称，需要手动加载扩展模块

-m matchname [per-match-options]

multiport 扩展

以离散方式定义多端口匹配，最多指定15个端口

[!] --source-ports|--sports port[,port|,port:port]... 		#指定多个源端口
[!] --destination-ports|--dports port[,port|,port:port]... 	#指定多个目标端口
[!] --ports port[,port|,port:port]... 						#多个源或目标端口

#在一条规则中指定两个端口
[root@ubuntu24 ~]# iptables -t filter -A INPUT -s 10.0.0.157 -d 10.0.0.161 -p tcp -m multiport --dports 22,80 -j REJECT
[root@ubuntu24 ~]# iptables -vnL
Chain INPUT (policy ACCEPT 559 packets, 49111 bytes)
 pkts bytes target     prot opt in     out     source               destination
 1822  109K ACCEPT     0    --  *      *       10.0.0.1             0.0.0.0/0
    0     0 REJECT     6    --  *      *       10.0.0.157           10.0.0.161           multiport dports 22,80 reject-with icmp-port-unreachable

iprange 扩展

指明连续的（但一般不是整个网络）ip地址范围

[!] --src-range from[-to] #源IP地址范围
[!] --dst-range from[-to] #目标IP地址范围

#拒绝 10.0.0.9-10.0.0.99 这91个IP		#libxt_iprange.so用于实现IP地址范围的匹配功能
[root@ubuntu24 ~]# iptables -t filter -A INPUT -m iprange --src-range 10.0.0.9-10.0.0.99 -j DROP
[root@ubuntu24 ~]# iptables -nvL
Chain INPUT (policy ACCEPT 561 packets, 49289 bytes)
 pkts bytes target     prot opt in     out     source               destination
 2082  124K ACCEPT     0    --  *      *       10.0.0.1             0.0.0.0/0
    0     0 DROP       0    --  *      *       0.0.0.0/0            0.0.0.0/0            source IP range 10.0.0.9-10.0.0.99

mac 扩展

mac 模块可以指明源MAC地址，适用于：PREROUTING, FORWARD，INPUT chains

[!] --mac-source XX:XX:XX:XX:XX:XX

#拒绝 mac 地址为 00:0c:29:f3:44:9a 的主机
[root@ubuntu24 ~]# iptables -t filter -A IvnL
Chain INPUT (policy ACCEPT 561 packets, 49289 bytes)
 pkts bytes target     prot opt in     out     source               destination
 2391  143K ACCEPT     0    --  *      *       10.0.0.1             0.0.0.0/0
    3   252 REJECT     0    --  *      *       0.0.0.0/0            10.0.0.161           MAC 00:0c:29:1e:65:08 reject-with icmp-port-unreachable

[root@ubuntu24 ~]# ping 10.0.0.161
PING 10.0.0.161 (10.0.0.161) 56(84) bytes of data.
From 10.0.0.161 icmp_seq=1 Destination Port Unreachable
From 10.0.0.161 icmp_seq=2 Destination Port Unreachable

string 扩展

对报文中的应用层数据做字符串模式匹配检测

--algo {bm|kmp} 	#过滤算法 Boyer-Moore|Knuth-Pratt-Morris，在Rocky8.6中bm算法配合nginx有问题
--from offset 		#开始偏移量，一般用来跳过包头，只检查具体内容，这样能提高效率
--to offset 		#结束偏移量

[!] --string pattern #具体要匹配的字符串
[!] --hex-string pattern #具体要匹配的字符串，16进制格式


#示例
[root@ubuntu24 html]# curl 10.0.0.161/bd.html
baidu
[root@ubuntu24 html]# curl 10.0.0.161/gg.html
google

#设置出口规则，在返回的数据包中，跳过前62字节的报文头，如果内容中出现 google，则拒绝返回
[root@ubuntu ~]# iptables -t filter -A OUTPUT -m string --algo kmp --from 62 --string "google" -j REJECT

[root@ubuntu24 html]# iptables -vnL OUTPUT
Chain OUTPUT (policy ACCEPT 26 packets, 2760 bytes)
 pkts bytes target     prot opt in     out     source               destination
    0     0 REJECT     0    --  *      *       0.0.0.0/0            0.0.0.0/0            STRING match  "google" ALGO name kmp FROM 62 reject-with icmp-port-unreachable

#再次测试
[root@ubuntu24 ~]# curl 10.0.0.161/bd.html
baidu

#google 无法返回
[root@ubuntu24 ~]# curl 10.0.0.161/gg.html
^C

#区分大小写，大写不会被命中
[root@ubuntu24 ~]# curl 10.0.0.161/GG.html
GOOgle

time 扩展

根据将报文到达的时间与指定的时间范围进行匹配，此扩展中默认使用UTC时间，所以使用时，要根据当前时区进行计算。

此扩展在CentOS8中有问题

--datestart YYYY[-MM[-DD[Thh[:mm[:ss]]]]] #开始生效时间
--datestop YYYY[-MM[-DD[Thh[:mm[:ss]]]]] #结束生效时间
--timestart hh:mm[:ss] #开始生效时间
--timestop hh:mm[:ss] #结束生效时间

[!] --monthdays day[,day...] #指定几号，1-31
[!] --weekdays day[,day...] #指定星期几，可以写Mon|Tue|Wed|Thu|Fri|Sat|Sun，也可以写1|2|3|4|5|6|7
--contiguous
--kerneltz #内核时区,此选项不建议使用，CentOS7版本以上系统默认UTC

#示例
#Rocky8.6配置报错
[root@rocky ~]# iptables -t filter -A INPUT -m time --timestart 01:00 --timestop
14:00 -s 10.0.0.150 -j REJECT
Warning: Extension time revision 0 not supported, missing kernel module?
iptables v1.8.4 (nf_tables): RULE_APPEND failed (No such file or directory):
rule in chain INPUT

#在ubuntu中设置
[root@ubuntu24 html]# iptables -t filter -A INPUT -m time --timestart 1:00 --timestop 14:00 -s 10.0.0.157 -j REJECT
[root@ubuntu24 html]# iptables -vnL
Chain INPUT (policy ACCEPT 739 packets, 88669 bytes)
 pkts bytes target     prot opt in     out     source               destination
 4418  263K ACCEPT     0    --  *      *       10.0.0.1             0.0.0.0/0
   31  2604 REJECT     0    --  *      *       10.0.0.157           0.0.0.0/0            TIME from 01:00:00 to 14:00:00 UTC reject-with icmp-port-unreachable

[root@ubuntu24 ~]# ping 10.0.0.161
PING 10.0.0.161 (10.0.0.161) 56(84) bytes of data.
From 10.0.0.161 icmp_seq=1 Destination Port Unreachable
From 10.0.0.161 icmp_seq=2 Destination Port Unreachable
From 10.0.0.161 icmp_seq=3 Destination Port Unreachable
From 10.0.0.161 icmp_seq=4 Destination Port Unreachable
From 10.0.0.161 icmp_seq=5 Destination Port Unreachable

#先暂停掉ntp服务
[root@ubuntu24 html]# timedatectl set-ntp 0
[root@ubuntu24 html]# date -s "+20 hour"

[root@ubuntu24 ~]# ping 10.0.0.161
From 10.0.0.161 icmp_seq=11 Destination Port Unreachable
From 10.0.0.161 icmp_seq=12 Destination Port Unreachable
From 10.0.0.161 icmp_seq=13 Destination Port Unreachable
64 bytes from 10.0.0.161: icmp_seq=14 ttl=64 time=0.399 ms
64 bytes from 10.0.0.161: icmp_seq=15 ttl=64 time=0.389 ms
64 bytes from 10.0.0.161: icmp_seq=16 ttl=64 time=0.363 ms

connlimit 扩展

根据每客户端IP做并发连接数数量匹配，可防止 Dos(Denial of Service，拒绝服务)攻击

--connlimit-upto N #连接的数量小于等于N时匹配
--connlimit-above N #连接的数量大于N时匹配


#示例
#在另一台机上安装压测工具
[root@ubuntu24 ~]# apt install apache2-utils

[root@ubuntu24 ~]# ab -n 100000 -c 1000 http://10.0.0.161/
-n N #总共发起多少个请求，默认一个
-c N #每次请求并发数，默认一个

#在161主机上查看连接
[root@ubuntu24 ~]# ss -nt

#如果并发连接数超过10个，则拒绝连接
[root@ubuntu24 ~]# iptables -t filter -A INPUT -m connlimit --connlimit-above 10 -j REJECT

#已经没有办法发起连接
[root@ubuntu24 ~]# ab -n 100000 -c 1000 http://10.0.0.161/
This is ApacheBench, Version 2.3 <$Revision: 1903618 $>
Copyright 1996 Adam Twiss, Zeus Technology Ltd, http://www.zeustech.net/
Licensed to The Apache Software Foundation, http://www.apache.org/

Benchmarking 10.0.0.161 (be patient)
apr_socket_recv: Connection refused (111)
Total of 1 requests completed

limit 扩展

基于收发报文的速率做匹配 , 令牌桶过滤器。

connlimit 扩展是限制单个客户端对服务器的并发连接数，limit 扩展是限制服务器上所有的连接数。

--limit-burst number #前多少个包不限制
--limit [/second|/minute|/hour|/day] #在一个时间区间内能接收的连接数

#示例
#添加 icmp 放行规则，前10个不处理，后面每分钟放行20个
[root@ubuntu24 ~]# iptables -t filter -A INPUT -p icmp --icmp-type 8 -m limit --limit 20/minute --limit-burst 10 -j ACCEPT
#兜底的拒绝规则
[root@ubuntu24 ~]# iptables -t filter -A INPUT -p icmp -j REJECT

[root@ubuntu24 ~]# iptables -vnL
Chain INPUT (policy ACCEPT 652 packets, 39685 bytes)
 pkts bytes target     prot opt in     out     source               destination
    0     0 ACCEPT     1    --  *      *       0.0.0.0/0            0.0.0.0/0            icmptype 8 limit: avg 20/min burst 10
    0     0 REJECT     1    --  *      *       0.0.0.0/0            0.0.0.0/0            reject-with icmp-port-unreachable

state 扩展

state 扩展，可以根据 "连接追踪机制" 去检查连接的状态，比较耗费资源

[!] --state state

state 扩展的状态

状态类型说明
NEW新发出请求；连接追踪信息库中不存在此连接的相关信息条目，因此，将其识别 为第一次发出的请求
ESTABLISHEDNEW状态之后，连接追踪信息库中为其建立的条目失效之前期间内所进行的通 信状态
RELATED新发起的但与已有连接相关联的连接，如：ftp协议中的数据连接与命令连接之 间的关系
INVALID无效的连接，如flag标记不正确
UNTRACKED未进行追踪的连接，如：raw表中关闭追踪

连接追踪机制需要内核选项支持，rocky中开启了此功能，所以此处我们在 rocky 中进行测试

[root@Rocky-9 ~]# cat /usr/lib/modules/5.14.0-427.28.1.el9_4.x86_64/config | grep CONFIG_NF_CONNTRACK_PROCFS
CONFIG_NF_CONNTRACK_PROCFS=y

#当前还没有启用
[root@Rocky-9 ~]# lsmod | grep nf_conntrack

#启用连接跟踪机制后，会自动生成此文件
[root@Rocky-9 ~]# cat /proc/net/nf_conntrack
cat: /proc/net/nf_conntrack: No such file or directory

#只要系统中某处要使用到连接追踪机制，连接追踪机制相关模块会自动加载

#示例
#拒绝新连接
#先建立连接，再设置防火墙规则
64 bytes from 10.0.0.153: icmp_seq=4 ttl=64 time=0.405 ms
64 bytes from 10.0.0.153: icmp_seq=5 ttl=64 time=0.296 ms
64 bytes from 10.0.0.153: icmp_seq=6 ttl=64 time=0.671 ms
64 bytes from 10.0.0.153: icmp_seq=7 ttl=64 time=0.911 ms
64 bytes from 10.0.0.153: icmp_seq=8 ttl=64 time=1.16 ms
64 bytes from 10.0.0.153: icmp_seq=9 ttl=64 time=0.822 ms

[root@Rocky-9 ~]# iptables -t filter -A INPUT -m state --state ESTABLISHED -j ACCEPT
[root@Rocky-9 ~]# iptables -t filter -A INPUT -m state --state NEW -j REJECT

#己连接的客户端可以继续通信

#新的客户端拒绝连接
[root@ubuntu24 ~]# ping 10.0.0.153
PING 10.0.0.153 (10.0.0.153) 56(84) bytes of data.
From 10.0.0.153 icmp_seq=1 Destination Port Unreachable
From 10.0.0.153 icmp_seq=2 Destination Port Unreachable

#启用连接跟踪机制之后，连接状态是记录在文件中的
[root@Rocky-9 ~]# cat /proc/net/nf_conntrack
ipv4     2 tcp      6 299 ESTABLISHED src=10.0.0.153 dst=10.0.0.1 sport=22 dport=2587 src=10.0.0.1 dst=10.0.0.153 sport=2587 dport=22 [ASSURED] mark=0 zone=0 use=2
ipv4     2 icmp     1 29 src=10.0.0.157 dst=10.0.0.153 type=8 code=0 id=14954 src=10.0.0.153 dst=10.0.0.157 type=0 code=0 id=14954 mark=0 zone=0 use=2

#nf_conntrack 文件内容说明
ipv4 	#第一列 网络层协议名称
2 		#第二列 网络层协议号
icmp 	#第三列 传输层协议名称
1 		#第四列 传输层协议号
29 		#第五列 无后续包进入时无效的秒数，即老化时间
ESTABLISHED #第六列 该连接的连接状态，不是所有协议都有此列值
 		#后续都是k=v 格式的连接参数和选项


#nf_conntrack文件中能记录多少内容，取决于配置
[root@Rocky-9 ~]# cat /proc/sys/net/netfilter/nf_conntrack_max
65536

相关内核参数

参数说明
/proc/sys/net/netfilter/nf_conntrack_max连接追踪功能所能够容纳的最大连接数量，修改 此处,下一项也会改变
/proc/sys/net/nf_conntrack_max连接追踪功能所能够容纳的最大连接数量，修改 此处，上一项也会改变
/proc/sys/net/netfilter/nf_conntrack_count己追踪的连接数量
/proc/sys/net/netfilter/time不同协议超时时长，单位为秒，超时后会踢出己 监控的队列



target

-j targetname [per-target-options]
target说明
ACCEPT允许通过，命中此规则后，不再对比当前链的其它规则，进入下一个链
DROP丢弃，命中此规则后，该连接直接中断，发送方收不到任何回应
REJECT拒绝，命中此规则后，该连接直接中断，发送方能收到拒绝回应
RETURN返回，在当前链中不再继续匹配，返回到主链，一般用于自定义规则链中
LOG记录日志，将被命中的数据记录在日志中
SNAT源IP地址转换
DNAT目标IP地址转换
REDIRECT本机端口转换
MASQUERADE源IP地址动态转换
自定义
--log-level level #日志级别
debug|info|notice|warning|error|crit|alert|emerg
--log-prefix prefix #日志前缀，用于区别不同的日志，最多29个字符

规则优化最佳实践

  • 安全放行所有入站和出站的状态为ESTABLISHED状态连接，建议放在第一条，效率更高

  • 谨慎放行入站的新请求

  • 有特殊目的限制访问功能，要在放行规则之前加以拒绝

  • 同类规则（访问同一应用，比如：http ），匹配范围小的放在前面，用于特殊处理

  • 不同类的规则（访问不同应用，一个是http，另一个是mysql ），匹配范围大的放在前面，效率更高

  • 应该将那些可由一条规则能够描述的多个规则合并为一条，减少规则数量，提高检查效率

  • 设置默认策略，建议白名单（只放行特定连接）

  • 默认规则（iptables -P）是 ACCEPT，不建议修改，容易出现 “自杀” 现象

  • 规则的最后定义规则做为默认策略，推荐使用，放在最后一条



iptables 规则保存

使用iptables 命令定义的规则，手动删除之前，其生效期限为 kernel 存活期限，当系统重启之后，定义的规则会消失。



持久化保存规则

[root@Rocky-9 ~]# iptables -vnL
Chain INPUT (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target     prot opt in     out     source               destination
   28  1684 ACCEPT     0    --  *      *       0.0.0.0/0            0.0.0.0/0            state ESTABLISHED
    0     0 REJECT     0    --  *      *       0.0.0.0/0            0.0.0.0/0            state NEW reject-with icmp-port-unreachable
#在标准输出中显示
[root@Rocky-9 ~]# iptables-save
# Generated by iptables-save v1.8.10 (nf_tables) on Thu Sep 26 10:46:33 2024
*filter
:INPUT ACCEPT [4:336]
:FORWARD ACCEPT [0:0]
:OUTPUT ACCEPT [0:0]
-A INPUT -m state --state ESTABLISHED -j ACCEPT
-A INPUT -m state --state NEW -j REJECT --reject-with icmp-port-unreachable
COMMIT
# Completed on Thu Sep 26 10:46:33 2024

#导出到文件
[root@Rocky-9 ~]# iptables-save > iptables.rule

#清空规则
[root@Rocky-9 ~]# iptables -F
#导入
#加载保存的规则
[root@Rocky-9 ~]# iptables-restore  < ./iptables.rule

[root@Rocky-9 ~]# iptables -vnL
Chain INPUT (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target     prot opt in     out     source               destination
   28  1684 ACCEPT     0    --  *      *       0.0.0.0/0            0.0.0.0/0            state ESTABLISHED
    0     0 REJECT     0    --  *      *       0.0.0.0/0            0.0.0.0/0            state NEW reject-with icmp-port-unreachable

iptables-restore 命令

iptables-restore命令是将保存在文件中的防火墙规则导入到系统中

iptables-restore [option] [file]

#常用选项
-h #显示帮助
-t #测试
-n #保留原有规则

开机自动加载规则

[root@rocky ~]# vim /etc/rc.d/rc.local

#增加如下行
iptables-restore < /root/iptables.rule
#保存后给文件增加执行权限
[root@rocky ~]# chmod a+x /etc/rc.d/rc.local

网络防火墙



NAT 网络转换原理

NAT

NAT：(Network Address Translation) 网络地址转换

局域网中的主机都是分配的私有IP地址，这些IP地址在互联网上是不可达的，局域网中的主机，在与互 联网通讯时，要经过网络地址转换，去到互联网时，变成公网IP地址对外发送数据。服务器返回数据 时，也是返回到这个公网地址，再经由网络地址转换返回给局域网中的主机。

一个局域网中的主机，想要访问互联网，在出口处，应该有一个公网可达的IP地址，应该能将局域网中 的IP地址通过NAT转换成公网IP。

NAT的分类

NAT说明备注
SNATSource NAT源地址转换，修改请求报文中的源IP地址
DNATDestination NAT目标地址转换，修改响应报文中的目标IP地址
PNATPort NAT端口转换，IP地址和端口都进行转换



iptables 中的 NAT

在 iptables 中的基于 nat 表来实现 SNAT 和 DNAT

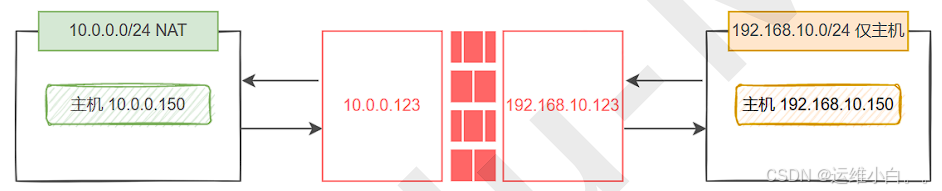

左边 10.0.0.0/24 网段的主机用来模拟内网环境，需要配置路由指向

192.168.10.0/24 网段不需要配置路由，右边用来模拟互联网环境，让其与防火墙主机之间没有路由表


#修改10.0.0.150 主机的网关，指向 10.0.0.123
[root@ubuntu24 ~]# route add default gw 10.0.0.123 dev eth0
[root@ubuntu24 ~]# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         10.0.0.123      0.0.0.0         UG    0      0        0 eth0
10.0.0.0        0.0.0.0         255.255.255.0   U     0      0        0 eth0
#防火墙主机只保留同网段的网关
[root@ubuntu24 sites-enabled]# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
10.0.0.0        0.0.0.0         255.255.255.0   U     0      0        0 eth0
192.168.10.0    0.0.0.0         255.255.255.0   U     0      0        0 eth1

#确认开启 ip_forward功能
[root@ubuntu24 sites-enabled]# sysctl -a | grep ip_forward
net.ipv4.ip_forward = 1
...

#如果没有开启的话
[root@ubuntu24 sites-enabled]# echo 1 > /proc/sys/net/ipv4/ip_forward
#192.168.10.150主机
#关闭防火墙
[root@ubuntu ~]# systemctl disable --now ufw.service
Synchronizing state of ufw.service with SysV service script with
/lib/systemd/systemd-sysv-install.
Executing: /lib/systemd/systemd-sysv-install disable ufw
Removed /etc/systemd/system/multi-user.target.wants/ufw.service.

#开启nginx 服务
[root@ubuntu22:~]# systemctl status nginx.service
● nginx.service - A high performance web server and a reverse proxy server
     Loaded: loaded (/lib/systemd/system/nginx.service; enabled; vendor preset: enabled)
     Active: active (running) since Thu 2024-09-26 05:35:03 UTC; 1h 15min ago
       Docs: man:nginx(8)
   Main PID: 1012 (nginx)
      Tasks: 3 (limit: 2176)
     Memory: 9.1M
        CPU: 71ms
     CGroup: /system.slice/nginx.service
             ├─1012 "nginx: master process /usr/sbin/nginx -g daemon on; master_process on;"
             ├─1014 "nginx: worker process" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" ""
             └─1015 "nginx: worker process" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" ""


#在本机测试web服务
[root@ubuntu22:~]# curl 192.168.10.150
<h2>this page from 192.168.10.150<h2>


#在防火墙主机测试web服务
[root@ubuntu24 sites-enabled]# curl 192.168.10.150
<h2>this page from 192.168.10.150<h2>

#查看日志信息
[root@ubuntu22:~]# tail /var/log/nginx/access.log
192.168.10.150 - - [26/Sep/2024:06:51:34 +0000] "GET / HTTP/1.1" 200 38 "-" "curl/7.81.0"
192.168.10.123 - - [26/Sep/2024:06:52:10 +0000] "GET / HTTP/1.1" 200 38 "-" "curl/8.5.0"
#在10.0.0.150主机上测试
#可以ping通防火墙
[root@ubuntu24 ~]# ping 10.0.0.123
PING 10.0.0.123 (10.0.0.123) 56(84) bytes of data.
64 bytes from 10.0.0.123: icmp_seq=1 ttl=64 time=0.746 ms

[root@ubuntu24 ~]# ping  192.168.10.123
PING 192.168.10.123 (192.168.10.123) 56(84) bytes of data.
64 bytes from 192.168.10.123: icmp_seq=1 ttl=64 time=0.962 ms

#但ping 不同目标机器
[root@ubuntu24 ~]# ping 192.168.10.150
PING 192.168.10.150 (192.168.10.150) 56(84) bytes of data.
^C
--- 192.168.10.150 ping statistics ---
2 packets transmitted, 0 received, 100% packet loss, time 1023ms

SNAT 实现源IP地址转换

SNAT：Source NAT，源地址转换，基于nat表，工作在 POSTROUTING 链上。

具体是指将经过当前主机转发的请求报文的源IP地址转换成根据防火墙规则指定的IP地址。

iptables -t nat -A POSTROUTING -s LocalNet ! -d LocalNet -j SNAT --to-source
ExtIP [--random]

--to-source [ipaddr[-ipaddr]][:port[-port]] #转换成指定IP，或指定范围内的IP，端口可选
--random #端口映射基于hash算法随机化
#在防火墙主机上添加规则，如果源IP是 10.0.0.0/24网段的IP，则出去的时候，替换成192.168.10.123
[root@ubuntu24 sites-enabled]# iptables -t nat -A POSTROUTING -s 10.0.0.0/24 ! -d 10.0.0.0/24 -j SNAT --to-source 192.168.10.123
[root@ubuntu24 sites-enabled]# iptables -t nat -L POSTROUTING
Chain POSTROUTING (policy ACCEPT)
target     prot opt source               destination
SNAT       all  --  10.0.0.0/24         !10.0.0.0/24          to:192.168.10.123

#测试，10.0.0.150 主机可以到达 192.168.10.150
[root@ubuntu24 ~]# ping 192.168.10.150
PING 192.168.10.150 (192.168.10.150) 56(84) bytes of data.
64 bytes from 192.168.10.150: icmp_seq=1 ttl=63 time=2.08 ms
64 bytes from 192.168.10.150: icmp_seq=2 ttl=63 time=1.22 ms
64 bytes from 192.168.10.150: icmp_seq=3 ttl=63 time=0.590 ms

#在 192.168.10.150主机上抓PING包
#所有的PING包都来自于 192.168.10.123，而并非是 10.0.0.150
[root@ubuntu22:~]# tcpdump icmp
tcpdump: verbose output suppressed, use -v[v]... for full protocol decode
listening on ens33, link-type EN10MB (Ethernet), snapshot length 262144 bytes
07:05:40.371030 IP 192.168.10.123 > 192.168.10.150: ICMP echo request, id 15740, seq 1, length 64
07:05:40.371055 IP 192.168.10.150 > 192.168.10.123: ICMP echo reply, id 15740, seq 1, length 64
07:05:41.372536 IP 192.168.10.123 > 192.168.10.150: ICMP echo request, id 15740, seq 2, length 64
07:05:41.372574 IP 192.168.10.150 > 192.168.10.123: ICMP echo reply, id 15740, seq 2, length 64

#web服务测试
[root@ubuntu24 ~]# curl 192.168.10.150
<h2>this page from 192.168.10.150<h2>

#查看192.168.10.150的日志
[root@ubuntu22:~]# tail -f /var/log/nginx/access.log
192.168.10.150 - - [26/Sep/2024:06:51:34 +0000] "GET / HTTP/1.1" 200 38 "-" "curl/7.81.0"
192.168.10.123 - - [26/Sep/2024:06:52:55 +0000] "GET / HTTP/1.1" 200 38 "-" "curl/8.5.0"
192.168.10.123 - - [26/Sep/2024:07:07:24 +0000] "GET / HTTP/1.1" 200 38 "-" "curl/8.5.0"

MASQUERADE 实现源IP地址转换

如果我们内网的出口设备上有固定IP，则直接指定 --to-source IP 没有任何问题，但是如果是使用拨号上 网，出口网络设备上的IP地址会发生变化，这种情况下，我们的出口IP不能写成固定的

这种场景下，我们需要使用 MASQUERADE 进行地址转换，MASOUERADE 可以从主机网卡上自动获取 IP地址当作出口IP地址

iptables -t nat -A POSTROUTING -s LocalNET ! -d LocalNet -j MASQUERADE [--toports port[-port]] [--random]

--to-ports port[-port] #指定端口
--random #端口映射基于hash算法随机化
#清空防火墙主机规则
#用 MASQUERADE 设置SNAT转发
[root@ubuntu24 sites-enabled]# iptables -t nat -A POSTROUTING -s 10.0.0.0/24 ! -d 10.0.0.0/24 -j MASQUERADE
[root@ubuntu24 sites-enabled]# iptables -t nat -vnL POSTROUTING
Chain POSTROUTING (policy ACCEPT 1 packets, 132 bytes)
 pkts bytes target     prot opt in     out     source               destination
    0     0 MASQUERADE  0    --  *      *       10.0.0.0/24         !10.0.0.0/24

#测试，10.0.0.150 主机可以到达 192.168.10.150
[root@ubuntu24 ~]# ping 192.168.10.150
PING 192.168.10.150 (192.168.10.150) 56(84) bytes of data.
64 bytes from 192.168.10.150: icmp_seq=1 ttl=63 time=2.78 ms
64 bytes from 192.168.10.150: icmp_seq=2 ttl=63 time=0.902 ms

#在 192.168.10.150主机上抓PING包
#所有的PING包都来自于 192.168.10.123
[root@ubuntu22:~]# tcpdump icmp
tcpdump: verbose output suppressed, use -v[v]... for full protocol decode
listening on ens33, link-type EN10MB (Ethernet), snapshot length 262144 bytes
07:13:36.690200 IP 192.168.10.123 > 192.168.10.150: ICMP echo request, id 15745, seq 5, length 64
07:13:36.690225 IP 192.168.10.150 > 192.168.10.123: ICMP echo reply, id 15745, seq 5, length 64

#防火墙主机IP发生变化，192.168.10.123 > 192.168.10.150，192.168.10.123也会发生变化

DNAT 实现目标IP地址转换

在内网环境中，使用私有IP地址的设备要与互联网进行通讯时，需要借助出口设备将原内网IP地址转换 成公网可达的IP地址再进行通讯。

在内网环境中，只有在出口设备上才有一个(或数个)公网可达的IP，所以在互联网上，是不能路由至内网 主机的。如果要让内网主机上的服务在公网上可见，我们需要使用 DNT 实现目标IP地址转换。

DNAT：Destination NAT，目标地址转换，基于nat表，工作在 PREROUTING 链上

iptables -t nat -A PREROUTING -d ExtIP -p tcp|udp|icmp --dport PORT -j DNAT --todestination InterSeverIP[:PORT]

-d ExtIP #指公网可达的IP地址，必须是固定IP
--to-destination [ipaddr[-ipaddr]][:port[-port]] #转换成指定IP，或指定范围内的IP，端口可选
#在 192.168.10.150上查看
[root@ubuntu22:~]# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
192.168.10.0    0.0.0.0         255.255.255.0   U     0      0        0 ens33
#清空防火墙主机规则
#在防火墙主机上设置DNAT转发规则，在使 192.168.10.150 访问 192.168.10.123 的 web 服务时，服务时将请求转发到 10.0.0.150上
[root@ubuntu24 sites-enabled]# iptables -t nat -A PREROUTING -d 192.168.10.123 -p tcp --dport 80 -j DNAT --to-destination 10.0.0.150:80

[root@ubuntu24 sites-enabled]# iptables -t nat -vnL
Chain PREROUTING (policy ACCEPT 14 packets, 1632 bytes)
 pkts bytes target     prot opt in     out     source               destination
    0     0 DNAT       6    --  *      *       0.0.0.0/0            192.168.10.123       tcp dpt:80 to:10.0.0.150:80

#测试
[root@ubuntu22:html]# curl 192.168.10.123
<h2>this page from 10.0.0.150<h2>

DNAT 只能将一条请求规则重定向到一台后端主机，无法实现负载均衡功能

早期 iptables 中有一条规则重定向到多台后端主机的功能，后来被 lvs 取代

防火墙主机上看不到80和8080的端口监听，因为这里看到的是应用程序在监听的端口，而防火墙是在内核中实现的



REDIRECT 实现本机端口转换

REDIRECT：重定向，通过定义规则，将收到的数据包转发至同一主机的不同端口

REDIRECT 功能无需开启内核 ip_forward 转发

iptables -t nat -A PREROUTING -d ExtIP -p tcp|udp --dport PORT -j REDIRECT --to-ports PORT

--to-ports #新的端口
#修改nginx配置，监听81端口
[root@ubuntu24 ~]# vim /etc/nginx/sites-enabled/default
include /etc/nginx/conf.d/*.conf;
server {
 listen       81 default_server;
 listen       [::]:81 default_server;

#重启服务
[root@ubuntu24 ~]# systemctl restart nginx

#测试, 在10.0.0.123 上访问 10.0.0.150 的 web服务

[root@ubuntu24 ~]# curl 10.0.0.150
curl: (7) Failed to connect to 10.0.0.150 port 80 after 1 ms: Connection refused

#在10.0.0.150上添加REDIRECT规则，将80端口的请求转发到81端口
[root@ubuntu24 html]# iptables -t nat -A PREROUTING -d 10.0.0.150 -p tcp --dport 80 -j REDIRECT --to-ports 81
[root@ubuntu24 html]# iptables -t nat -vnL
Chain PREROUTING (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target     prot opt in     out     source               destination
    0     0 REDIRECT   6    --  *      *       0.0.0.0/0            10.0.0.150           tcp dpt:80 redir ports 81

[root@ubuntu24 sites-enabled]# curl 10.0.0.150
<h2>this page from 10.0.0.150<h2>

iptables 中的自定义链

iptables 中除了系统自带的五个链之外，还可以自定义链，来实现将规则进行分组，重复调用的目的。

自定义链添加规则之后，要作为系统链的 target 与之关联，才能起到作用

#添加自定义链
[root@ubuntu ~]# iptables -t filter -N web_chain

#查看
[root@ubuntu ~]# iptables -L
Chain INPUT (policy ACCEPT)
target     prot opt source               destination
Chain FORWARD (policy DROP)
target     prot opt source               destination
Chain OUTPUT (policy ACCEPT)
target     prot opt source               destination
Chain web_chain (0 references)
target     prot opt source               destination

#修改
[root@ubuntu ~]# iptables -t filter -E web_chain WEB_CHAIN

#向自定链中添加规则
[root@ubuntu ~]# iptables -t filter -A WEB_CHAIN -p tcp -m multiport --dports 80,443 -j ACCEPT

#查看
[root@ubuntu24 sites-enabled]# iptables -L
Chain INPUT (policy ACCEPT)
target     prot opt source               destination

Chain FORWARD (policy ACCEPT)
target     prot opt source               destination

Chain OUTPUT (policy ACCEPT)
target     prot opt source               destination

Chain WEB_CHAIN (0 references)
target     prot opt source               destination
ACCEPT     tcp  --  anywhere             anywhere             multiport dports http,https


#自定义链必须关联到系统链上才能使用
[root@ubuntu ~]# iptables -t filter -A INPUT -s 10.0.0.1 -j WEB_CHAIN
#再次查看
[root@ubuntu24 sites-enabled]# iptables -L
Chain INPUT (policy ACCEPT)
target     prot opt source               destination
WEB_CHAIN  all  --  10.0.0.1             anywhere

Chain FORWARD (policy ACCEPT)
target     prot opt source               destination

Chain OUTPUT (policy ACCEPT)
target     prot opt source               destination

Chain WEB_CHAIN (1 references)
target     prot opt source               destination
ACCEPT     tcp  --  anywhere             anywhere             multiport dports http,https

在使用单独的自定义链的情况下，如果需要修改，则只需要修改链上的具体规则，而不用修改自定义链 与系统链的关联关系

自定义链中的规则进行复用

清空规则，并不会删除自定义链

[root@ubuntu24 sites-enabled]# iptables -t filter -F
[root@ubuntu24 sites-enabled]# iptables -L
Chain INPUT (policy ACCEPT)
target     prot opt source               destination

Chain FORWARD (policy ACCEPT)
target     prot opt source               destination

Chain OUTPUT (policy ACCEPT)
target     prot opt source               destination

Chain WEB_CHAIN (0 references)
target     prot opt source               destination

#删除自定义链
[root@ubuntu ~]# iptables -t filter -X WEB_CHAIN

firewalld



firewalld 介绍

firewalld 是 CentOS 7.0 新推出的管理 netfilter 的用户空间软件工具，也被 ubuntu18.04 版以上所支 持 (apt install firewalld)

firewalld 是配置和监控防火墙规则的系统守护进程，可以实现 iptables，ip6tables，ebtables 的功 能。

firewalld 服务由 firewalld 包提供。

firewalld 中有多个系统自带的 Zone，每个zone都对应不同的防火墙规则，使用不同的 Zone，就表示 使用不同的防火墙规则，每个Zone的具体规则可以进行修改，也可以自定义Zone。

firewalld 中自带的 Zone

Zone说明
block拒绝所有
dmz拒绝除和传出流量相关的，以及ssh预定义服务之外的其它所有传入流量
drop拒绝除和传出流量相关的所有传入流量（甚至不以ICMP错误进行回应）
external拒绝除和传出流量相关的，以及ssh预定义服务之外的其它所有传入流量，属于 external zone的传出ipv4流量的源地址将被伪装为传出网卡的地址
home拒绝除和传出流量相关的，以及ssh,mdsn,ipp-client,samba-client,dhcpv6-client预 定义服务之外其它所有传入流量
internal和home相同
public拒绝除和传出流量相关的，以及ssh，dhcpv6-client预定义服务之外的其它所有传入 流量，新加的网卡默认属于public zone
trusted允许所有流量
work拒绝除和传出流量相关的，以及ssh,ipp-client,dhcpv6-client预定义服务之外的其它 所有传入流量

firewalld 三种配置方法

  • firewall-config 图形工具：需要安装 firewall-config 包

  • firewall-cmd 命令行工具：来自于 firewalld 包，默认己安装

  • /etc/firewalld/* 配置文件：一般不直接修改配置文件来管理firewalld

#安装
[root@c7 ~]# yum install -y firewall-config
#要依赖本地主机的图形化软件
[root@c7 ~]# firewall-config

firewall-cmd 工具

firewall-cmd 是 firewalld 服务的命令行编辑工具

firewall-cmd [OPTIONS...]

#常用选项
--state     		#查看服务运行状态
--reload         	#重载，修改后只是在当前运行环境下生效，如果想还原回去之前的配置，可以使用此选项
--complete-reload 	#完全重载
--runtime-to-permanent #将当前运行状态的配置永久保存
--check-config 		#检查规则配置是否出错
--get-log-denied 	#显示日记记录规则
--set-log-denied= 	#设置日志记录规则 all|unicast|broadcast|multicast|off
--permanent 		#设置永久生效规则时加上此项，如果没有此项，则更改的都是临时生效规则

--get-default-zone 		#显示默认使用的 zone
--set-default-zone= 	#设置默认zone
--get-active-zones   	#显示当前使用中的 zone及对应的设备
--get-zones         	#显示可用的 zone
--get-services       	#显示所有己定义的 services,每一个 services 对应一个或多个端口规则，多个 service 组成 zone
--get-icmptypes 		#显示icmp协议类型
--get-zone-of-interface= #显示指定设备的 zone
--list-all-zones 		#列出每个zone中的所有规则
--new-zone= 			#添加一个新的zone
--new-zone-from-file= 	#从指定文件中读取规则，添加新zone
--delete-zone= 			#删除指定zone
--zone= 				#指定zone,配合其它选项
--info-zone= 			#查看指定zone运行情况

--new-service= 			#添加一个新的 service
--new-service-from-file= #从文件中添加一个新的 serivce
--list-services 		#显示所有 service
--delete-service= 		#删除 service
--info-service= 		#输出 info 相关信息
--change-interface= #指定要修改的设备，与其它项一起配合使用


#查看默认Zone中的所有内容
[root@rocky86 ~]# firewall-cmd --list-all
block (active)
 target: %%REJECT%% 	#目标
 icmp-block-inversion: no #决定 icmp-blocks
 interfaces: eth0 eth1 	#生效的网络设备
 sources: 				#来源，IP或MAC
 services: http ssh 	#放行的服务
 ports: 				#允许的目标端口，即本地开放的端口
 protocols: 			#允许通过的协议
 forward: no 			#允许转发的端口
 masquerade: no 		#是否允许伪装（yes/no），可改写来源IP地址及mac地址
 forward-ports: 		#允许转发的端口
 source-ports: 			#允许的源端口
 icmp-blocks: 			#ICMP类型，配合 icmp-block-inversion=no/yes一起使用
 rich rules: 			#富规则





LINUX防火墙（原书第3版）.pdf
09-22
Linux防火墙是一种基于Linux操作系统的网络安全系统，其主要目的是为了保护计算机和网络不受未经授权的访问。Linux防火墙可以通过一系列规则来控制进出网络的数据流，从而保护系统安全。 Linux防火墙有几种实现方式...
linux防火墙
杨不易呀
07-31 223
一、iptables防火墙 1、基本操作 查看防火墙状态 service iptables status 停止防火墙 service iptables stop 启动防火墙 service iptables start 重启防火墙 service iptables restart 永久关闭防火墙 chkconfig iptables off 永久关闭后重启 chkconfig iptab...
Linux上安装nginx
我的博客
10-28 296
1、下载安装依赖 yum -y install gcc zlib zlib-devel pcre-devel openssl openssl-devel 2、下载并解压nginx wget http://nginx.org/download/nginx-1.13.7.tar.gz tar -xvf nginx-1.13.7.tar.g 3、进入到目录编译安装 ./configure make make install 配置环境变量 export NGINX_HOME=/usr/local/nginx
《Linux 防火墙 IPtables 全攻略》.pdf
最新发布
10-27
Linux防火墙iptables是一种基于内核的防火墙软件，具有网络流量过滤功能。iptables主要通过NetFilter来实现规则的存放和执行，而iptables则运行在用户空间，负责定义规则并将它们传递给NetFilter。iptables中的规则...
Linux防火墙-firewalld
01-09
1、基本使用 启动： systemctl start firewalld 查看状态： systemctl status firewalld 停止： systemctl disable firewalld 禁用： systemctl stop firewalld 2、Centos7操作 1、启动一个服务 ...
利用linux防火墙实现IP访问控制
09-28
自己总结的linuxe下通过linux防火墙软件实现对ip源目地址的访问控制，希望可以帮助到需要的朋友
linux防火墙 中文版.pdf
06-03
linux防火墙 中文版.pdf
Centos7.3防火墙配置
mimosa2008的博客
10-10 276
1、查看firewall服务状态 systemctl status firewalld 2、查看firewall的状态 firewall-cmd --state 3、开启、重启、关闭、firewalld.service服务 # 开启 service firewalld start # 重启 service firewalld restart # 关闭 ...
iptables防火墙
weixin_55609824的博客
05-25 611
目录一.iptables概述1.1 Linux系统的防火墙1.2 netfilter/iptables关系二.四表五链三.iptables 的使用四.iptables 规则五.规则的匹配 一.iptables概述 1.1 Linux系统的防火墙 IP信息包过滤系统，它实际上由两个组件netfilter和 iptables组成。 主要工作在网络层，针对IP数据包。 体现在对包内的IP地址、端口等信息的处理上。 1.2 netfilter/iptables关系 netfilter 属于"内核态”(Ke
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
