实验二十二 配置访问控制列表AGL

实验二十二 配置访问控制列表AGL

一、 ACL基础概念

1、访问控制列表根据源地址、目标地址、源端口或目标端口等协议信息对数据包进行过滤， 从而达到访问控制的目的 。可以在路由器、三层交换机等设备上使用 ，目前部分新二层交换 机也支持ACL。

2、ACL由编号或名字标识，ACL包含一组语旬(规则)。

3、ACL包括permit/deny两种动作，表示允许／拒绝，匹配(命中规则)是指存在ACL，且在 ACL中查找到了符合条件的规则。

4、ACL在系统视图模式下配置，生成的ACL命令需要被应用才能起效。

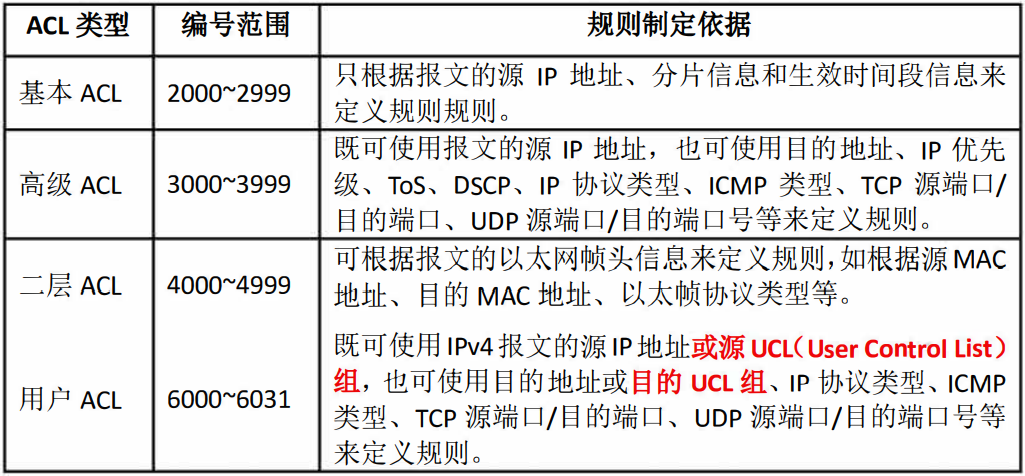

5、ACL 的 分类

可当一个分组经过时，路山器按照一定的步骤找出与分组信息匹配的ACL语旬对其进 行处理。

• 按配置顺序的匹配规则(config模式），ACL的默认匹配规则为config模式，以 对ACL语句的处理规则总结出以下要点。

• (1) 一旦发现匹配的语旬，就不再处理列表中的其他语旬。

• (2)语旬的排列顺序很重要。

• (3)如果整个列表中没有匹配的语旬，则分组被丢弃。(书本此处有问题，思科默认丢弃，华为 默认允许)

• 例如下面两条语句组成的一个基本ACL

• rule deny source 172.16.0.0 0.0.255.255

• rule permit source 172.16.1.0 0.0.0.255

• 第二条语句就被忽略了。要达到预想的结果—允许来自除主机172.16.1.1之外的、属 于子网172.16.1.0/1.4的所有通信，则两条语句的顺序必须互换。

• 按照自动排序规则 (auto 模式）

• 自动排序指系统 使用 "深度优先"的原则，将规则按照精确度从高到低进行排序，并按 照精确度从高到低进行报文匹配。规则中定义的匹配项限制越严格，规则的精确度就越 高，即优先级越高，系统越优先匹配。

• 例如在 auto 模式下的 ACL 3001, 如下：

• rule deny ip destination 172.16.0.0 0.0.255.255

• rule permit ip destination 172.16.10.0 0.0.0.25

• 配置完上述两条规则后，ACL3001 的规则排序如下

• ＃

• acl number 3001 match-order auto

• rule 5 permit ip destination 172.16.10.0 0.0.0.255

• rule 10 deny ip destination 172.16.0.0 0.0.255.255

• ＃

• 华为 ACL 的隐含规则为允许所有！！！

6、ACL 规则的步长

系统为 ACL 中首条未手工指定编号的规则分配编号时，使用步长值作为该规则的起始编 号；为后续规则分配编号时，则 使用大于当前 ACL 内最大规则编号且是步长整数倍的最 小整数作为规则编号。缺省步长为 5。设置步长的目的，是为了方便大家在 ACL 规则之 间插入新的规则。

二、 ACL 配置命令

1、配置基本 ACL 命令

＃创建一个数字型的基本 ACL

acl [act-number] [ match-order { auto | config } ]

＃创建一个命名型的基本 ACL

acl name acl-name { basic lacl-number } [ match-order { auto | config } ]

＃配置基本acl的规则的操作命令

rule [ rule-id ] { deny | permit} source { source-address source-wildcard | any }

| vpn-instance vpn-instance-name | [fragment !no-first- fragment! | logging |time-range time-range-name ]

1)ACL语句的删除

undo acl { [number] acl-number | all } 或 undo acl name acl-name

2)调整ACL步长

在系统视图模式下执行： step step

3)查看和清除ACL信息

＃确认设备ACL资源的分配情况

display acl resource [slot slot-id]

＃清除ACL统计信息（用户视图下）

reset acl counter { name acl-name | acl-number | all }

4)通配符掩码

ACL 规定使用通配符掩砃来说明 子网地址， 通配符掩砃就是子网掩砃按位取反的结果。 如下两 个特殊的通配符掩码需要说明。 0.0.0.0 255.255.255.255

通配符掩码 0.0.0.0 表示 ACL语句中的 32位地址要求全部匹配，因而叫做主机掩码。例如 192.168.1.1 0.0.0.0表示主机192.168.1.1的IP地址

IP地址	通配符掩码	匹配
0.0.0.0	255.255.255.255	匹配任何地址(关键字any)
172.16.1.1	0.0.0.0	匹配host 172.16.1.1
172.16.1.0	0.0.0.255	匹配子网172.16.1.0/24
172.16.2.0	0.0.1.255	匹配子网172.16.2.0/23(172.16.2.0~172.16.3.255)
172.16.0.0	0.0.255.255	匹配子网172.16.0.0/16(172.16.0.0~172.16.255.255)

2、配置基本ACL的实例

1)在ACL 2001中配置规则，允许源IP地址是192.168.1.3主机地址的报文通过。

<HUAWED> system-view
[HUAWEI] acl 2001
[HUAWEI-acl-basic-2001] rule permit source 192.168.1.3 0

2)配置基于源IP地址(网段地址)过滤报文的规则

在ACL 2001中配置规则，仅允许源IP地址是192.168.1.3主机地址的报文通过，拒绝源IP地址是 192.168.1.0/24网段其他地址的报文通过，并配置ACL描述信息为Permitonly 192.168.1.3 through。

<HUAWEI> system-view
[HUAWEI] acl 2001
[HUAWEI-acl-basic-2001] rule permit source 192.168.1.3 0
[HUAWEI-acl-basic-2001] rule deny source 192.168.1.0 0.0.0.255
[HUAWEI-acl-basic-2001] description Permit only 192.168.1.3 through

3)配置基于时间的ACL规则

创建时间 段working-time(周 一到周五每天8:00到18:00), 并在名称为work-acl的ACL中配置规则，在 working-time限定的时间范围内，拒绝源IP地址是192.168.1.0/24网段地址的报文通过。

<HUAWED> system-view
[HUAWEI] time-range working-time 8:00 to 18:00 working-day
[HUAWEI] acl name work-acl basic
[HUAWEI-acl-basic-work-acl] rule deny source 192.168.1.0 0.0.0.255 time-range working-time

4)配置基于IP分片信息、源IP地址(网段地址)过滤报文的规则

在ACL 2001中配置规则，拒绝源IP地址是192.168.1.0/24网段地址的非首片分片报文通过。

<HUAWED> system-view
[HUAWEI] acl 2001
[HUAWEI-acl-basic-2001] rule deny source 192.168.1.0 0.0.0.255 fragment

3、配置高级 ACL 的命令语法

rule [ rule-id ] { permit | deny } protocol [ source { source-addr wildcard | any } ][ destination { dest-addr wildcard | any } ] [ source-port operator port1 [ port2 ] ][ destination-port operator port1 [ port2 ] ] [ icmp-type type code ] [ established ][ [ { precedence precedence tos tos | dscp dscp }* | vpn-instance instance ] fragment | time-range name ]

操作符	解释
lt	小于
gt	大于
eq	等于
neq	不等于
range	指定范围

5)配置基于ICMP协议类型、 源IP地址（主机地址）和目的IP地址（网段地址）过滤报文的规则 在ACL 3001中配置规则，允许源IP地址是192.168.1.3主机地址且目的IP地址是192.168.2.0/24网 段地址的ICMP报文通过。

<HUAWEI> system-view
[HUAWEI] acl 3001
[HUAWEI-acl-adv-3001] rule permit icmp source 192.168.1.3 0 destination 192.168.2.0 0.0.0.255

6)配置基于TCP协议类型、TCP目的端口号、源IP地址(上机地址)和目的IP地址(网段地址) 过滤报文的规则

在名称为deny-telnet的高级ACL 中配置规则，拒绝IP地址是172.16.10.3的主机与 172.16.20.0/24网段的主机建立Telnet连接。

<HUAWED> system-view
[HUAWEI] acl name deny-telnet
[HUAWEI-acl-adv-deny-telnet] rule deny tcp destination-port eq telnet source
172.16.10.3 0 destination 172.16.20.0 0.0.0.255

在名称为no-web的高级ACL中配置规则，禁止172.16.10.3和172.16.10.4两台主机访 问Web网页(HTTP协议用于网页浏览， 对应TCP端口号是80)，并配置ACL描述信息为 Web access restrictions。

<HUAWEI> system-view
[HUAWEI] acl name no-web
[HUAWEI-acl-adv-no-web] description Web access restrictions
[HUAWEI-acl-adv-no-web] rule deny tcp destination-port eq 80 source 172.16.10.3 0
[HUAWEI-acl-adv-no-web] rule deny tcp destination-port eq 80 source 172.16.10.4 0

三、 实验要求

• 在VTY (Virtual Type Terminal)上应用所配置的基本ACL

• 在Router上配置基本ACI过滤网络流量

• 在Router上配置高级ACL基千目标和服务过滤流星

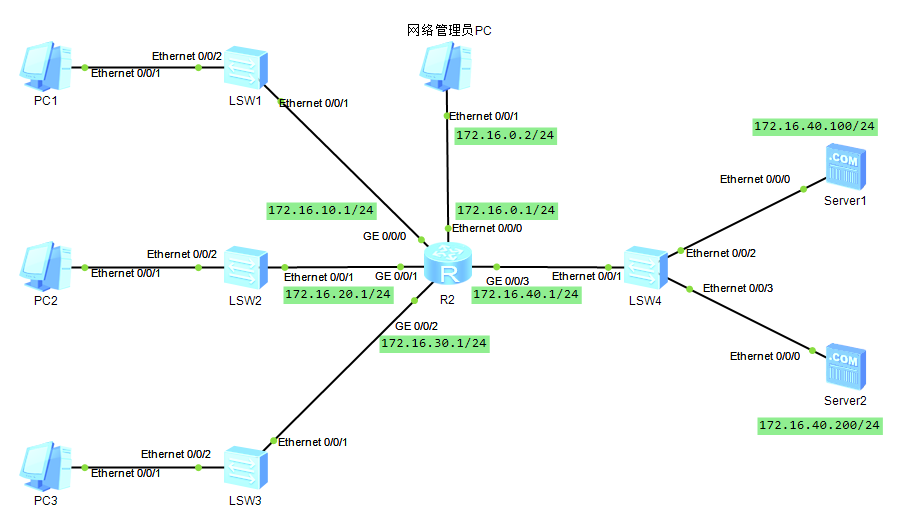

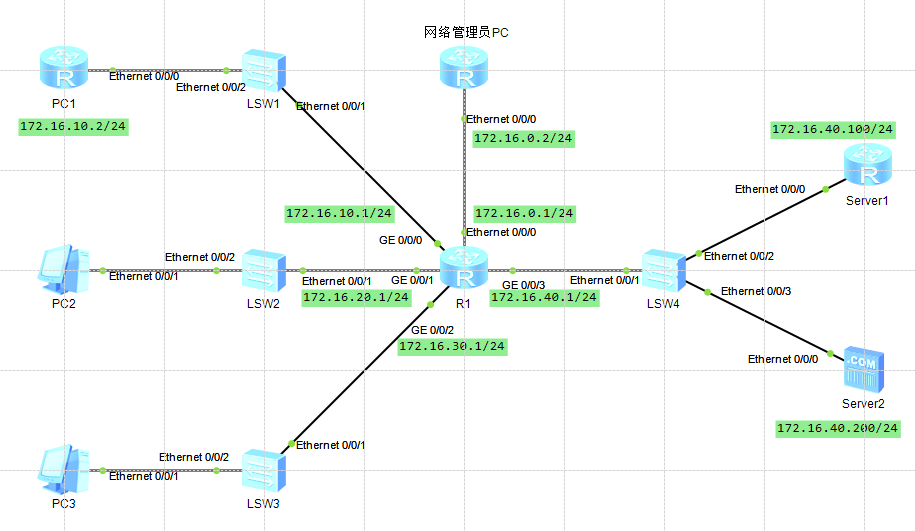

网络拓扑图：

操作步骤：

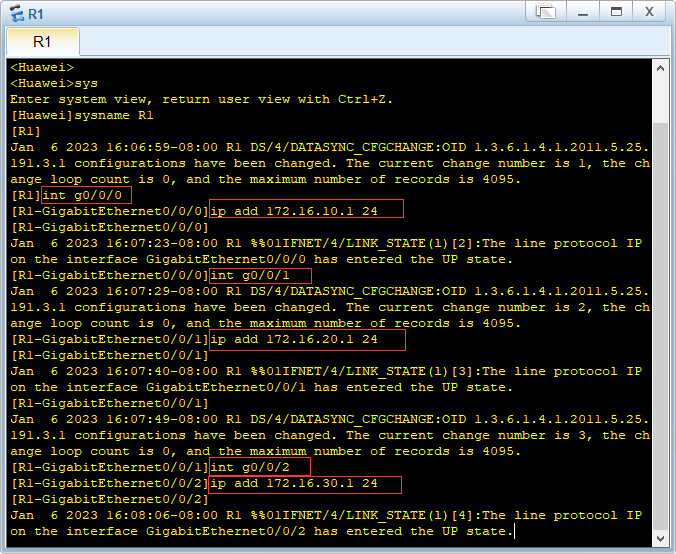

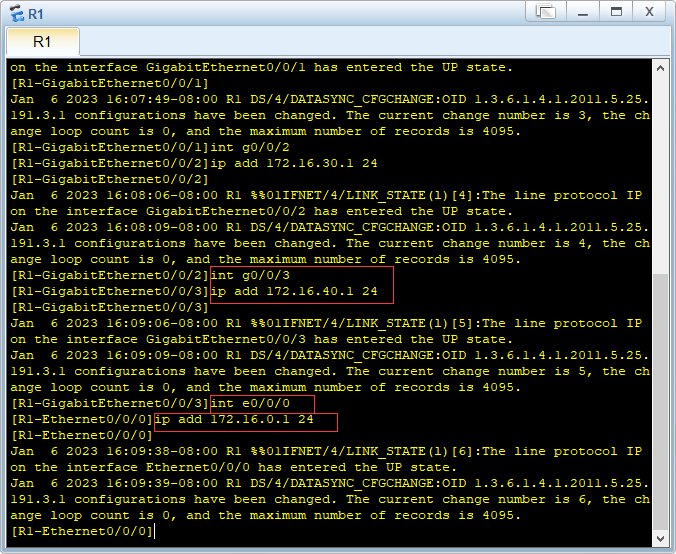

1、配置R1路由器，指定接口IP地址

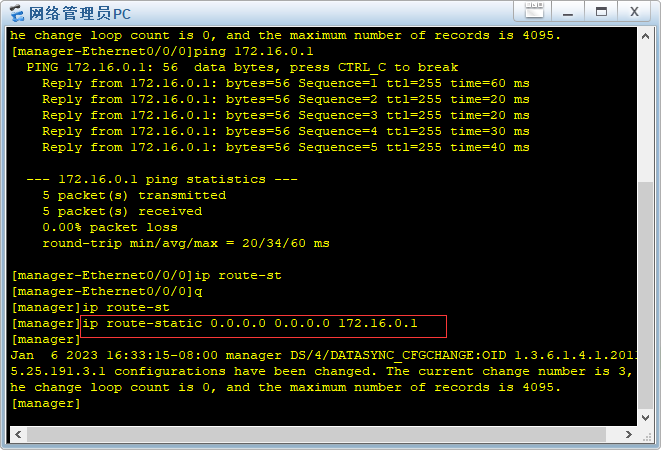

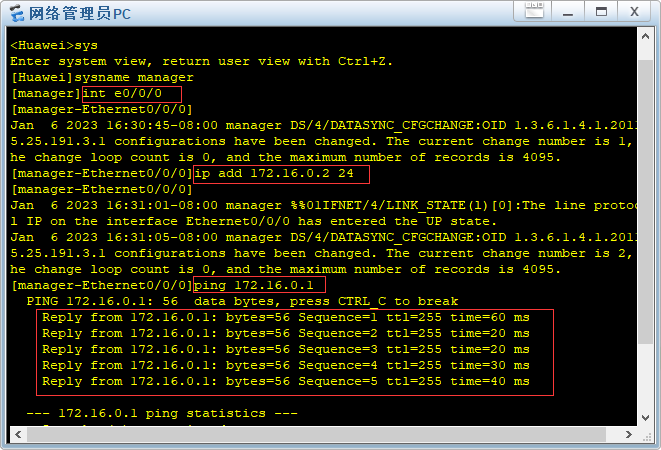

2、配置拓扑中的"网络管理员PC"，可以用路由器模拟，网关(默认路由)指向R1

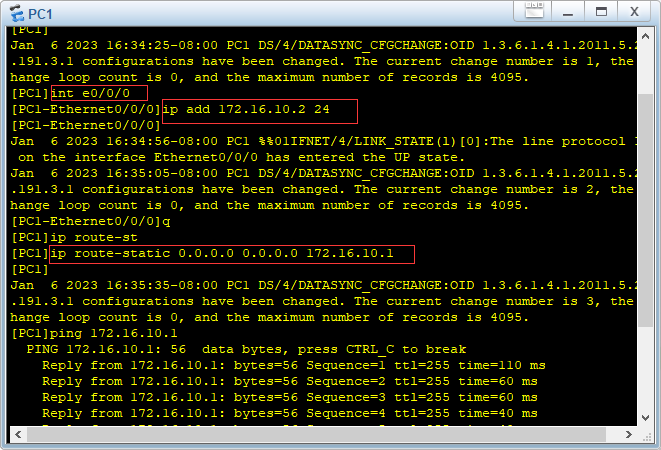

3、配置拓扑中的PC1，可以用路由器模拟，需要添加默认路由(网关指向路由器)

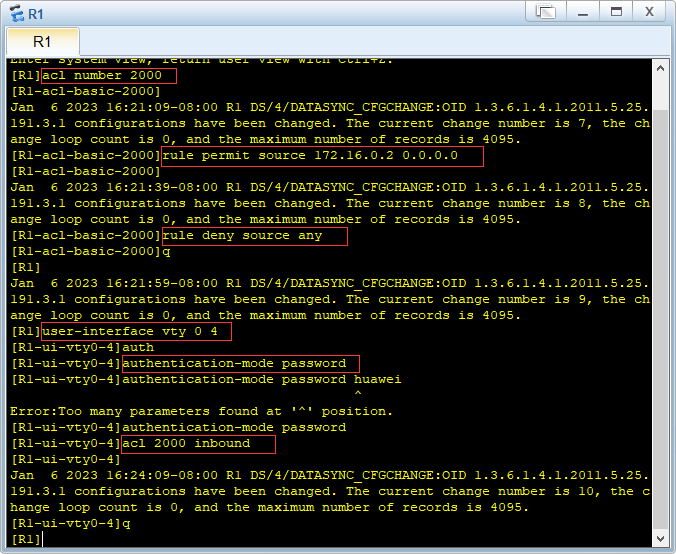

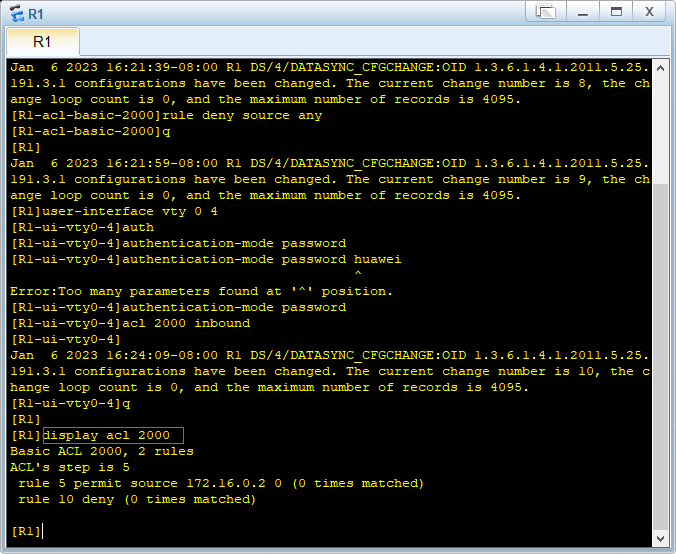

4、配置R1，使用基本ACL控制对本路由器的远程登录，只允许172.16.0.2 (网络管 理员PC)对R1进行远程管理

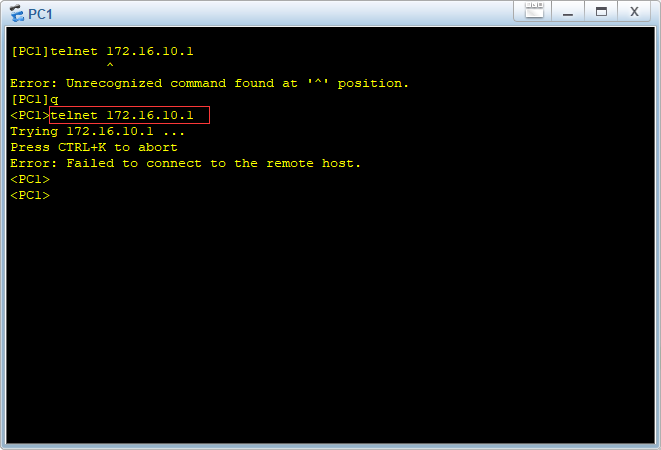

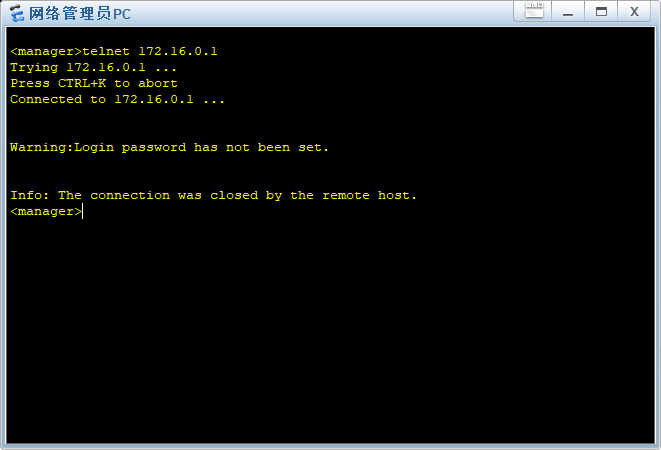

5、测试上一步的配置效果，确认"网络管理员PC"可以进程登录R1， PC1不能 进程登录R1

这里没有登录成功，是因为没有设置登陆密码，R1路由器自身的问题换一个型号就可解决

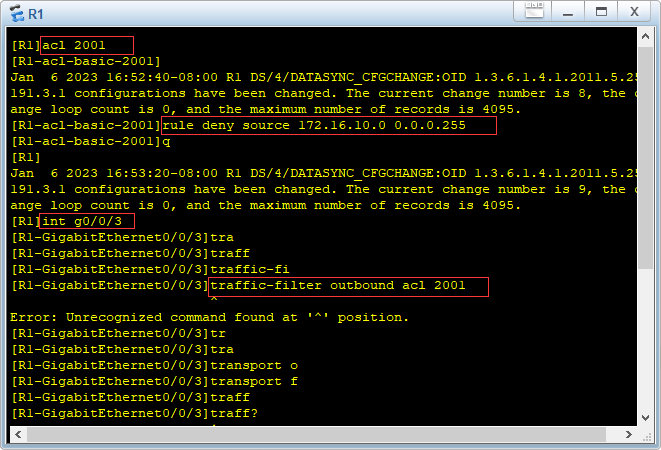

6、在R1上配置基本ACL，确保Router向服务器网络(172.16.40.0/2.4)转发流量时， 丢弃来自172.16.10.0/2.4的数据

可以看到这里又报错了，我的初步推断是，这个最基础的路由器不支持此功能，而且会对8、的实验结果有影响

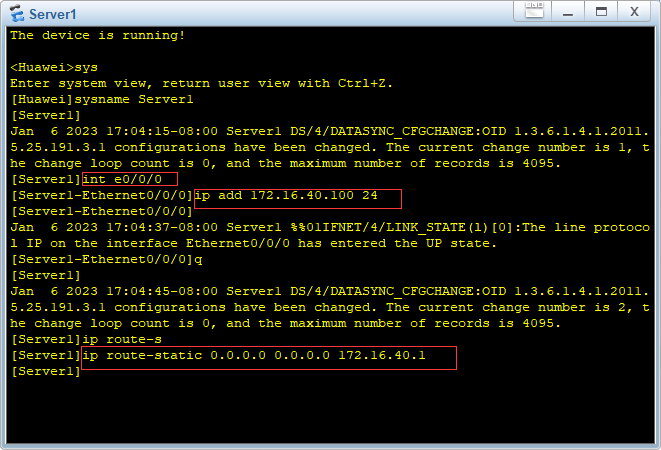

7、配置拓扑中的Server1，用路由器模拟，网关(默认路由)指向R1

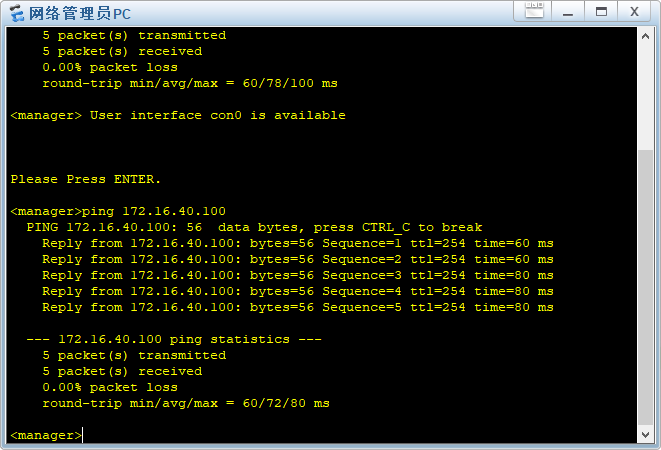

8、做ping测试验证第6步的ACL效果，PC1是无法ping通Server1的，而网段的主机 (如网络管理员PC)可以ping通Server1

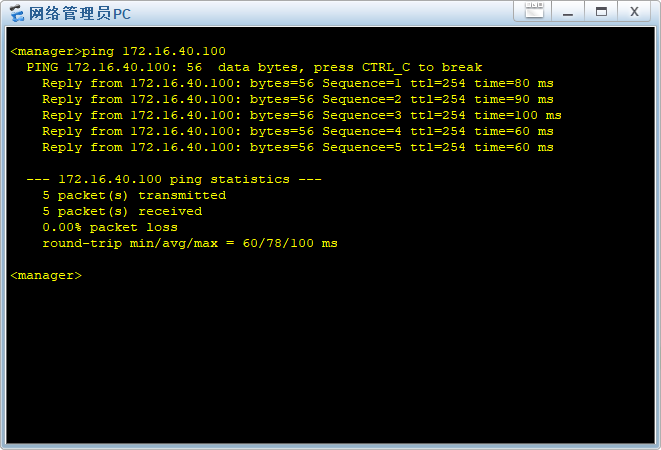

由于路由器的原因，这里都可以ping通，

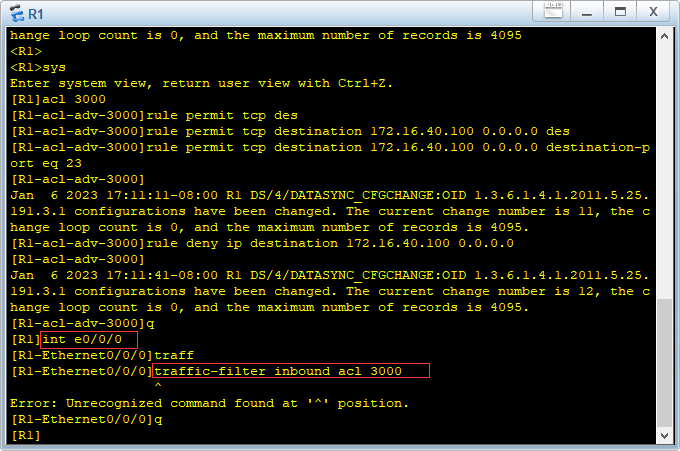

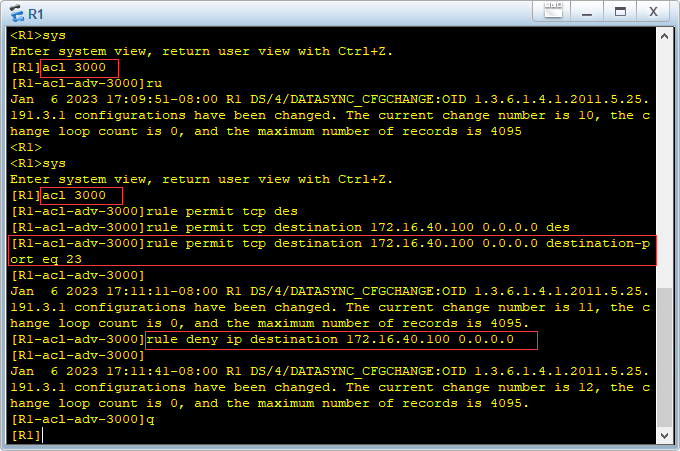

9、配置高级ACL，确保172.16. 0.0/2.4网络中主的机，在访问172.16.40.100时，只能telnet，而不能进行其方式他访的问，同时，对172.16.40.0/2.4中其的他主机以及对172.16.40.0/2.4 以外的其主他机访的问都不受限制

可以看到这里又报错了，我的初步推断是，这个最基础的路由器不支持此功能，该步骤也会对10、的结果有影响

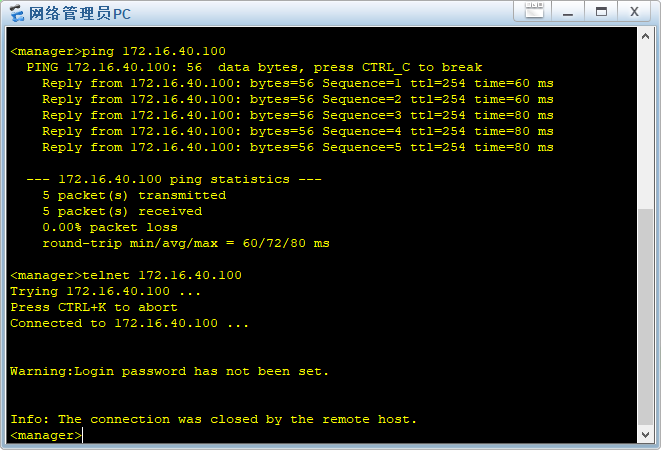

10、用"网络管理员PC"测试，这台主机现在可以telnet访问Server1， 但无法ping通 Server1，同时访问别的它主机都是没有问题

由于路由器原因，没有配置好路由器没有该功能，此处的实验结果与标题不一样，感兴趣的小伙伴，可以换其他路由器尝试。
