【Cisco（思科）路由器vlan配置实例】制作简单的B项目小组VLAN规划

目录

一、实验目的

二、实验设备

三、实验步骤

1.实验拓扑图如下

2.创建VLAN

3.设置PC机的IP地址

4.配置路由器R1如下

一、实验目的

1.了解交换机划分的不同方法；

2.了解三层交换机的功能；

3.利用三层交换机实现不同VLAN间通信。

二、实验设备

策划组：PC0和PC1，一台Switch0；

推广组：PC2,PC3,PC4,一台Switch1。；

设计组：PC5,PC6,一台Server0，一台Switch2；

后期组：PC7,PC8，一台Switch3；

直连线。

三、实验步骤

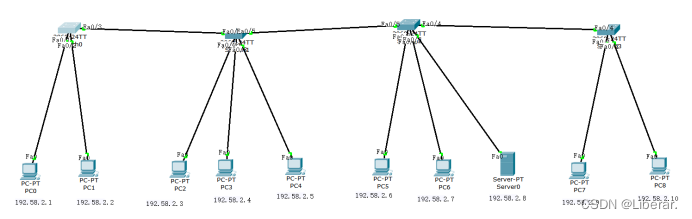

1.实验拓扑图如下

2.创建VLAN

给交换机分别创建两个VLAN，VLAN2和VLAN3

其中PC0,PC2,PC5,PC7属于VLAN2,PC1,PC3,PC4,PC6,PC8属于VLAN3.

3.设置PC机的IP地址

点击PC，选择桌面——IP地址配置，分别设置其IP地址及子网掩码如上图：

4.配置路由器R1如下

打开Switch0的命令行页面，进入全局模式，再依次进入特权模式、配置模式：

<Switch>en
Switch#conf t
Switch(config)#hostname Switch0
Switch0(config)#vlan 2
Switch0(config-vlan)#exit
Switch0(config)#vlan 3
Switch0(config-vlan)#exit
Switch0(config)#int fa0/1
Switch0(config-if)#switchport access vlan 2
Switch0(config-if)#exit
Switch0(config)#int fa0/2
Switch0(config-if)#switchport access vlan 3
Switch0(config-if)#exit
Switch0(config)#int fa0/3
Switch0(config-if)#switchport mode trunk

Switch1,Switch2,Switch3配置方法与Switch0相同

5.测试连通性

通过上面几步后，我们发现拓扑图已经连通，现在测试两台PC的连通性，让不同Switch交换机下的PC机互相ping：

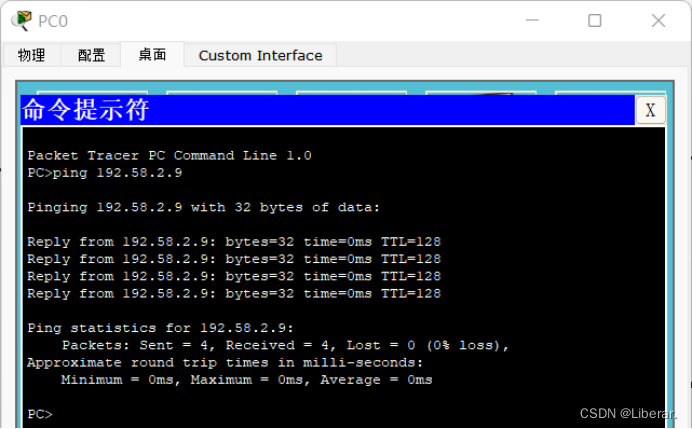

PC0 ping PC7:ping通,配置成功。

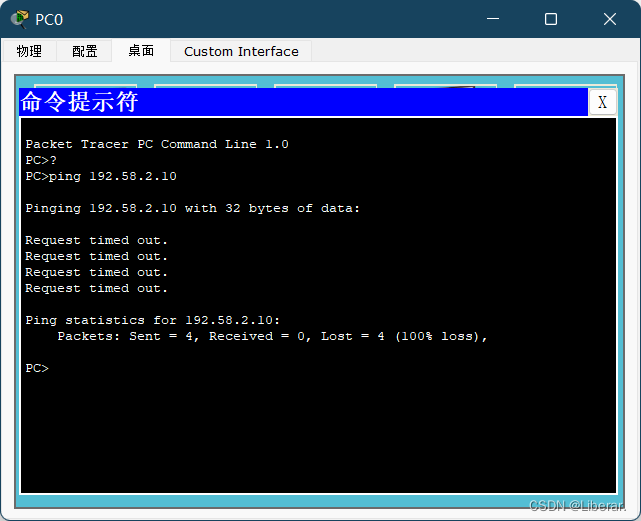

PC0 ping PC8:ping不通，配置成功。
