转 交换机的背板带宽和交换容量的区别和各自概念详解

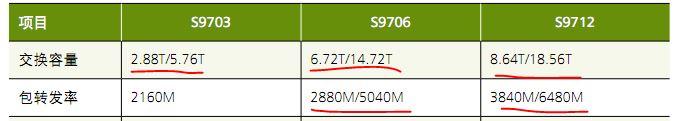

很多朋友经常问我，如华为的交换机(下图)交换容量和包转发率后面是两个值是什么含义?为什么是两个值呢?!比如：2.88T/5.76T而不是一个确定的值呢?!



我在这里给大家简单普及一下：

　　这个只是针对S93 H3C的75/75E、 Cisco的65，因为这些交换机产品交换模块都集成在主控上面。可以根据选择不同的主控板来达到不同的容量和转发率。还没出其他主控的话，就代表未来可拓展至，所以一般都看前面的数字!

　　换网板跟整机交换容量、单板性能、槽位带宽之间的关系怎么换算?

　　整机交换容量是由网板的能力以及网板的个数决定，

　　比如12808的C类网板有两块芯片，每块芯片128*10.3125G = 1320G，那么两块芯片就是1320*2 = 2640G

　　12808的整机交换容量就是2640G(单网板提供的能力)*6(网板个数)*2(双向) = 31.68T =32T

　　单板性能由单板自身转发芯片决定

　　比如 48*10GE单板，由2块芯片组成，每块芯片240G，2块就是480G

　　24*40GE单板，有4块芯片组成，每块芯片240G，4块就是960G

　　整机包转发率由最高单板性能和业务槽位数决定

　　比如，CE12812有12个业务槽位，单板最高性能是960G，小包800G，换算成包转发率就是1200Mpps。

　　整机包转发率就是12*1200Mpps=14400Mpps

　　槽位带宽也是由整机交换容量决定

　　如12808的C类网板， 整机交换容量是32T(双向)，提供给没槽位的交换能力就是32/8=4T, 有槽位带宽按照单向来算，所以就是2T。

　　12812的C类网板，整机交换容量是48T(双向)，同样可以算得槽位带宽为48/12/2=2T

　　背板带宽是由背板提供的最大能力，必须超过交换能力，要不然就成为瓶颈;

　　CE12800产品，线卡与交换网板正交设计，无背板走线，整机交换能力与背板无关，也就不需要背板容量这一说;

　　总结：交换网板能力和个数决定整机交换容量， 整机交换容量决定每槽位带宽

　　虽然单板性能由自身决定，但是槽位带宽决定该线卡是否可以槽位线速(比如Cisco 的F2单板480G，但是如果插入4块网板却只能提供440G(110G*4)，不能满足线速要求)。

　　现在都流行主控、交换分离，像华为的CE12800，S12700、H3C 10500/12500/12500-x、Cisco的N7K/N7700这些产品都是主控、交换分离，所以这类交换机不在此列!
