超表面全息显示

      本文记录的是一个超表面全息显示的案例。首先是G-S算法生成相位全息图,得到超表面单元的转角分布,再进行数值模拟得到全息显示图像。虽然是一个简单的例子,但是本人一个摸索的过程,对于初学者来说或许会有一定的帮助。如果读者有问题欢迎留言。

目录

1. G-S算法原理

2. 相位恢复结果

3. 几何相位超表面

4. 数值模拟——FDTD


1. G-S算法原理

       G-S 算法是计算生成全息中常用的优化相位分布的迭代方法,算法流程见图1。首先是初始化,\left | A_{t} \right |作为目标图像的振幅信息,同时施加一个随机相位RAP来模拟漫反射,这两个信息组成了成像面的复振幅 A_{0}

A_{0}=\left|A_{t}\right| \exp \left(j \varphi_{0}\right)

在给定初始相位分布下,依次迭代输入和输出的振幅分布,迭代过程有四个步骤:

Step 1第k次迭代中,对像平面的复振幅A_k进行逆傅里叶变换(IFT)计算,得到全息面上的复振幅H_k

H_{k}=\left|H_{k}\right| \exp \left(j \phi_{k}\right)=\operatorname{IFT}\left(A_{k}\right), k=1,2, \ldots, n

Step 2:提取H_k  的相位,并对H_k的振幅归一化,得到纯相位全息图(POH)H'_k

H'_k=exp(j\phi '_k)=FT(H'_k)

Step 3对POH进行傅里叶计算重构成像面的复振幅A'_k

A'_k=\left | A'_k \right |exp(j\varphi'_k)=FT(H'_k)

Step 4将重构振幅\left | A'_k \right |替换为目标振幅\left | A_t \right |,生成下一次迭代的输入复振幅A_{k+1}

A_{k+1}=\left | A_t\right | \cdot \frac{A'_k}{\left | A'_k \right | }

通常使用均方根误差(MSE)或相关系数(CC)来控制误差。通过计算重建振幅与目标振幅的差来控制迭代过程,当MSE或CC满足一定的预设条件,迭代停止。

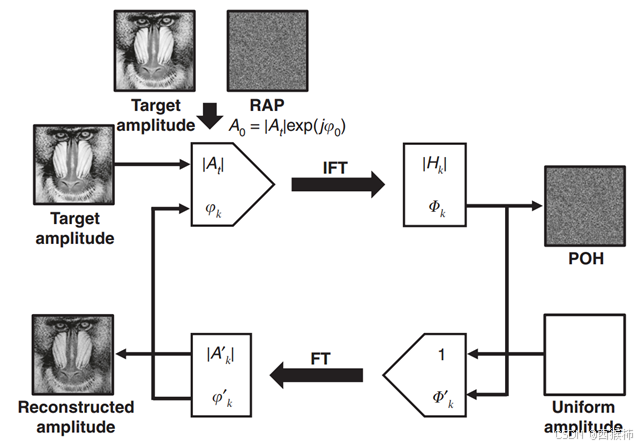

图1 相位恢复算法流程图。(图片来源:Light Sci Appl. 2022;11(1):231.)

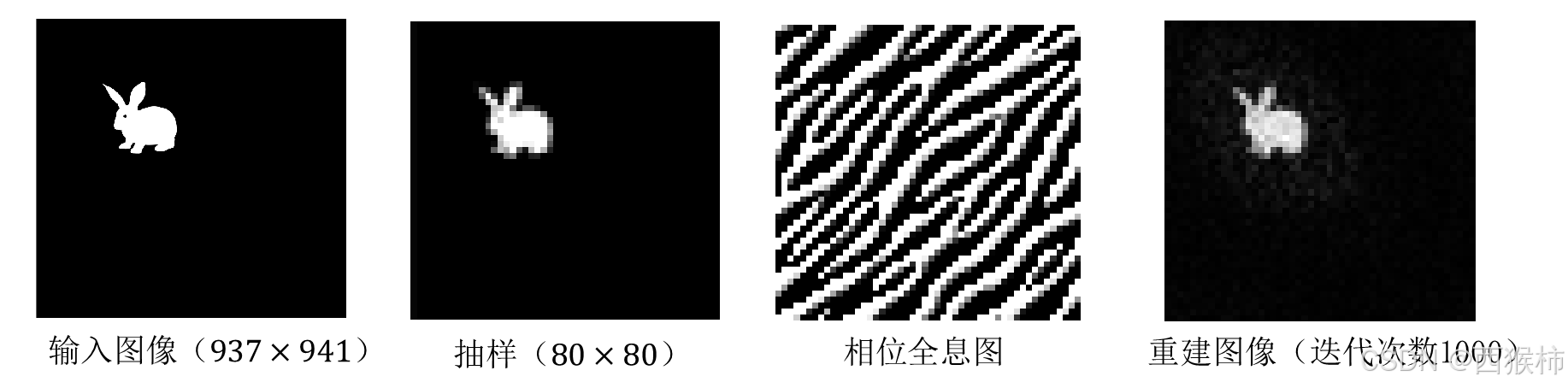

2. 相位恢复结果

%%%%%%%% G-S相位恢复算法  %%%%%%%%%%
%% 抽样
addpath('dataset')
image0 = imread('Letter_O.png');
image0 = rgb2gray(image0);
image0 = im2double(image0);
figure
imshow(image0)
title('输入图像')

M=80; N=80;
image0 =imresize(image0, [M,N]); % 指定新的尺寸
figure
imshow(image0)
title('抽样图像')

%% 生成RAP
PI = 3.14159;
image1 = image0;
phase = 2i*PI*rand(M,N);
image1 = image1.*exp(phase);

%% 计算编码
image2 = ifft2(ifftshift(image1));    % 第一次二维IFT,频域——>时域

% 迭代过程
for t=1:1:1100
    imgangle = angle(image2);                       % 取位相
    image = exp(1i * imgangle);
    image = fftshift(fft2(image));                  % FT 还原,复数图像——>频域
    imgabs = abs(image)/max(max(abs(image)));       % 归一化
    sim = corrcoef(image0,imgabs);                  % 相关系数
    if sim(1,2) >= 0.999   % 满足条件,跳出循环
        break
    else
        imgangle = angle(image2);
        image2 = exp(1i*imgangle);
        image3 = fftshift(fft2(image2));
        imgabs = abs(image3)/max(max(abs(image3)));
        imgangle = angle(image3);
        image3 = exp(1i*imgangle);
        image3 = image3.*(image0+rand(1,1)*(image0-imgabs));
        image2 = ifft2(ifftshift(image3));
    end
end

%% 输出位相全息图
imgangle = angle(image2);           % 取位相(弧度制)
image4 = exp(1i*imgangle);
image4 = fftshift(fft2(image4));    % 重建结果
imgabs = abs(image4)/max(max(abs(image4)));

figure
imshow(imgangle);
title('位相全息图')

figure
imshow(imgabs);
title('重建图')

%% 存储位相全息图
 level = 4;                         % 台阶数
 res = (imgangle+PI)/(2*PI/level);
 phi = (round(res)*360/level)/2;    % 转角
 figure
 imshow(phi,[])
 title('相位板');

% name_save = 'phase_only';
% dlmwrite([name_save,'.txt'], phi, 'delimiter', '\t' );

3. 几何相位超表面

      Pancharatnam和Berry相继发现了几何相位的关系,当圆偏振光入射到结构上时,会产生与入射光相反旋向的交叉圆偏振光,而通过适当的结构设计可以达到旋转光轴的效果,光轴与坐标轴的夹角会发生改变,从而交叉圆偏振光的相位就得到了调控。

PB相位特点

只针对圆偏振光入射,才会在其激发的正交场上有两倍旋转角度的附加相位突变。

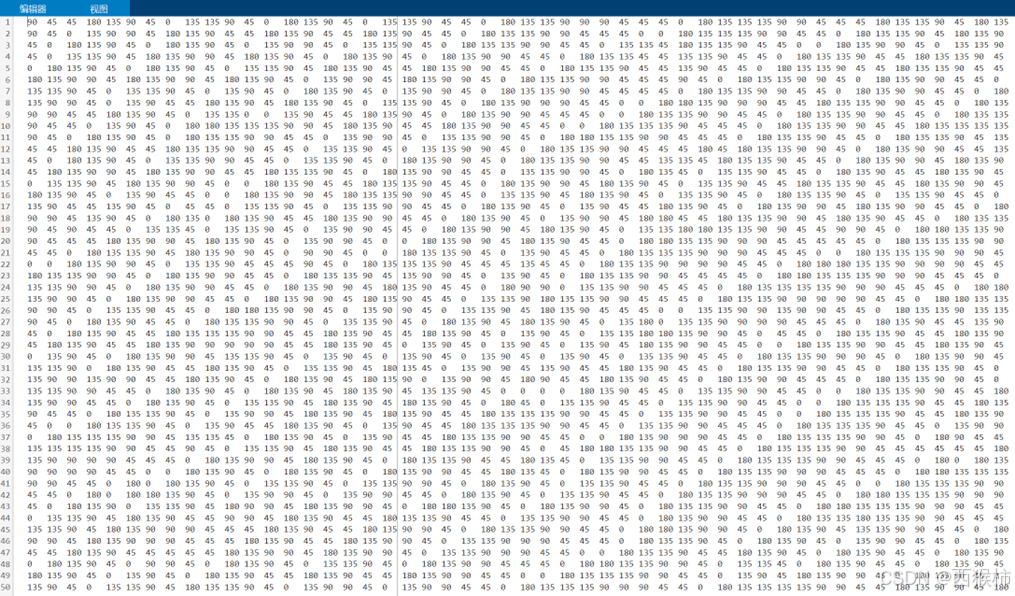

上图的相位全息图可以转化为转角,并保存为.txt

4. 数值模拟——FDTD

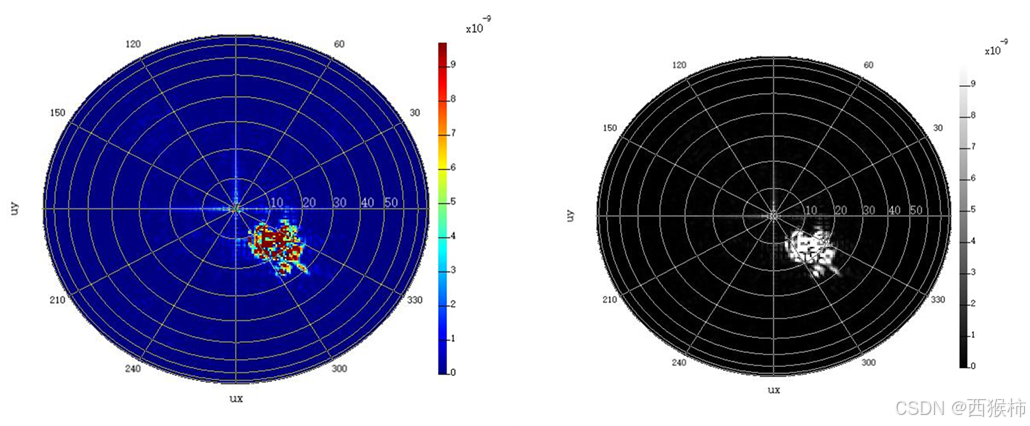

     FDTD(时域有限差分法)自1966 年K.S.Yee 提出以来,经常被用于电磁仿真模拟。相比于其他电磁仿真模拟方法,FDTD 计算精度适当,所需的运算存储空间较小,能够较为快速的完成电磁仿真模拟。以上述小兔子作为输入,得到的全息图像。远场显示效果如下:
