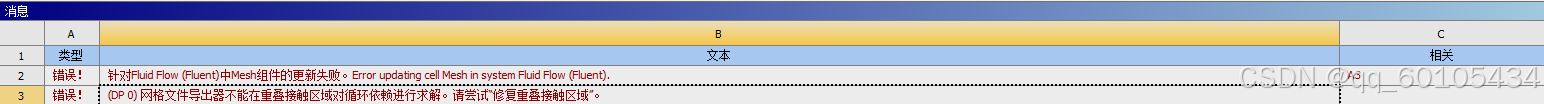

meshing划分完网格，在Workbench中更新网格时，出现报错：

针对Fluid Flow (Fluent)中Mesh组件的更新失败。Error updating cell Mesh in system Fluid Flow (Fluent).

(DP 0) 网格文件导出器不能在重叠接触区域对循环依赖进行求解。请尝试“修复重叠接触区域”。

解决方法：

进入mesh中，在左侧设计树中删除连接，更新保存后无报错
