PNG文件结构分析

---

概述

流式网络图形格式(Portable Network Graphic Format，PNG)是一种位图文件(bitmap file)存储格式。PNG是20世纪90年代中期开始开发的图像文件存储格式，其目的是替代GIF和TIFF文件格式，同时增加一些GIF文件格式所不具备的特性。PNG用来存储灰度图像时，灰度图像的深度可多到16位，存储彩色图像时，彩色图像的深度可多到48位，并且还可存储多到16位的α通道数据。PNG使用从LZ77派生的无损数据压缩算法。

---

PNG文件结构

• PNG图像格式文件由一个8字节的PNG文件署名(PNG file signature)域和按照特定结构组织的3个以上的数据块(chunk)组成。

PNG标识符	PNG数据块 （IHDR）	PNG数据块 (其他类型数据块)	…	PNG结尾数据块 (IEND)

1.PNG标识符（文件署名域）

PNG文件署名域由固定的8字节的来表示，用于识别该文件是不是PNG文件。

十进制数	137 80 78 71 13 10 26 10
十六进制数	89 50 4E 47 0D 0A 1A 0A

2. PNG数据块

（1）数据块格式

名称	长度	说明
Length (长度)	4字节	指定数据块中数据域的长度
Chunk Type Code (数据块类型码)	4字节	由ASCII字母(A-Z和a-z)组成的“数据块符号”
Chunk Data (数据块数据)	-	存储按照Chunk Type Code指定的数据
CRC(循环冗余检测)	4字节	存储用来检测是否有错误的循环冗余码

（2）数据块类型

PNG定义了两种类型的数据块，一种是称为关键数据块(critical chunk)，这是标准的数据块，另一种叫做辅助数据块(ancillary chunks)，这是可选的数据块。

<1>关键数据块

关键数据块定义了4个标准数据块，每个PNG文件都必须包含它们，PNG读写软件也都必须要支持这些数据块。虽然PNG文件规范没有要求PNG编译码器对可选数据块进行编码和译码，但规范提倡支持可选数据块。

数据块符号	数据块名称	多数据块	是否可选	位置限制
IHDR	文件头数据块	否	否	第一块
PLTE	调色板数据块	否	是	在IDAT之前
IDAT	图像数据块	是	否	与其他IDAT连续
IEND	图像结束数据	否	否	最后一个数据块

i.文件头数据块IHDR

• 它包含有PNG文件中存储的图像数据的基本信息，并要作为第一个数据块出现在PNG数据流中，而且一个PNG数据流中只能有一个文件头数据块。
• 文件头数据块数据域由13字节组成。格式如下表：

域的名称	字节数	说明
Width	4	表示图像宽度，以像素为单位
Height	4	表示图像高度，以像素为单位
Bit depth	1	表示图像深度 索引彩色图像：1，2，4或8 灰度图像：1，2，4，8或16 真彩色图像：8或16
Color Type	1	颜色类型： 0：灰度图像, 1，2，4，8或16 2：真彩色图像，8或16 3：索引彩色图像，1，2，4或8 4：带α通道数据的灰度图像，8或16 6：带α通道数据的真彩色图像，8或16
Compression method	1	压缩方法(LZ77派生算法)
Filter method	1	滤波器方法
Interlace method	1	隔行扫描方法： 0：非隔行扫描 1： Adam7(由Adam M. Costello开发的7遍隔行扫描方法)

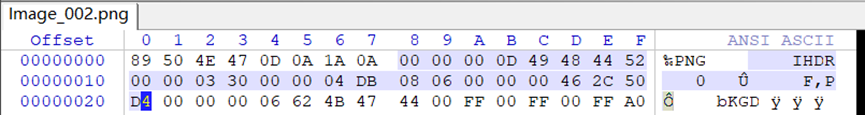

• 以上图为例：
  00 00 00 0D：IHDR数据块数据域长为13
  49 48 44 52：IHDR数据类型码（标识）
  00 00 03 30：表示图像的宽度，816像素
  00 00 04 DB：表示图像的高度，1243像素
  08： 表示图像比特深度，即这是一个256色的图像
  06： 表示颜色类型，即这是一个带α通道数据的真彩色图像
  00： PNG Spec规定此处总为0（非0值为将来使用更好的压缩方法预留），
    表示使压缩方法(LZ77派生算法)
  00：表示滤波器方式
  00：表示非隔行扫描
  46 2C 50 D4：CRC校验码

ii. 调色数据块PLET

• 调色板数据块PLTE(palette chunk)包含有与索引彩色图像(indexed-color image)相关的彩色变换数据，它仅与索引彩色图像有关，而且要放在图像数据块(image data chunk)之前。
• PLTE数据块是定义图像的调色板信息，PLTE可以包含1~256个调色板信息，每一个调色板信息由3个字节组成：

颜色	字节数	意义
Red	1	0 = 黑色, 255 = 红
Green	1	0 = 黑色, 255 = 绿色
Blue	1	0 = 黑色, 255 = 蓝色

iii. 图像数据块IDAT(image data chunk)

• 它存储实际的数据，在数据流中可包含多个连续顺序的图像数据块。

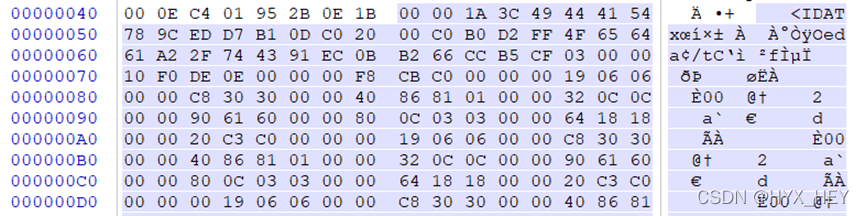

• 以上图为例
  00 00 1A 3C ：表示IDAT数据块数据域长度为6716字节
  49 44 41 54 ：表示IDAT数据块类型码(标识)
  78 9C… … ： 表示IDAT数据块数据域中数据
  C9 26 D0 50 ：CRC校验码

iv. 图像结束数据IEND(image trailer chunk)

• 它用来标记PNG文件或者数据流已经结束，并且必须要放在文件的尾部。

• 以上图为例：
  00 00 00 00 ：一般IEND数据块数据域长度为0
  49 45 4E 44 ：表示IEND数据类型码（标识）
  AE 42 60 82 ：CRC 校验码

<2> 辅助数据块

数据块符号	数据块名称	多数据块	可选否	位置限制
cHRM	基色和白色点数据块	否	是	在PLTE和IDAT之前
gAMA	图像γ数据块	否	是	在PLTE和IDAT之前
sBIT	样本有效位数据块	否	是	在PLTE和IDAT之前
bKGD	背景颜色数据块	否	是	在PLTE之后IDAT之前
hIST	图像直方图数据块	否	是	在PLTE之后IDAT之前
tRNS	图像透明数据块	否	是	在PLTE之后IDAT之前
oFFs	(专用公共数据块)	否	是	在IDAT之前
pHYs	物理像素尺寸数据块	否	是	在IDAT之前
sCAL	(专用公共数据块)	否	是	在IDAT之前
tIME	图像最后修改时间数据块	否	是	无限制
tEXt	文本信息数据块	是	是	无限制
zTXt	压缩文本数据块	是	是	无限制
fRAc	(专用公共数据块)	是	是	无限制
gIFg	(专用公共数据块)	是	是	无限制
gIFt	(专用公共数据块)	是	是	无限制
gIFx	(专用公共数据块)	是	是	无限制

• 以上图为例：
  00 00 00 06 ： 表示bKGD数据块数据域长度，为6字节
  62 4B 47 44 ：表示bKGD数据块类型码（标识）
  00 FF 00 FF 00 FF：bKGD数据块数据
  A0 BD A7 93：CRC 校验码

• 以上图为例
  00 00 00 09：表示pHYs数据块数据域长度，为9字节
  70 48 59 73：表示pHYs数据块类型码（标识）
  00 00 0E C4 00 00 0E C4 01：pHYs数据块数据
  95 2B 0E 1B：CRC校验码
