《计算机网络与通讯》实 验 报 告（三）Wireshark软件使用与协议分析

《计算机网络与通讯》

 实验报告

学  院
班  级
姓  名
学  号
任课教师



 年 月

实验3   Wireshark软件使用与协议分析

3.1-----ARP协议分析

• 实验目的

学习 Wireshark 的基本操作，抓取和分析有线局域网的数据包；掌握以太网 MAC帧的基本结构，掌握 ARP 协议的特点及工作过程。

• 实验内容

使用 Wireshark 抓取局域网的数据包并进行分析：

1.学习 Wireshark 基本操作：重点掌握捕获过滤器和显示过滤器。

2.观察 MAC 地址：了解 MAC 地址的组成，辨识 MAC 地址类型。

3.分析以太网帧结构：观察以太网帧的首部和尾部，了解数据封装成帧的原理。

4.分析 ARP 协议：抓取 ARP 请求和应答报文，分析其工作过程。

• 实验原理

3.1 Wireshark 简介

Wireshark 软件是目前全球使用最广泛的开源网络数据包分析工具（前身为 Ethe-real），由 Gerald Combs 编写并于 1988 年获开源许可发布。网络数据包分析是指进入网络通信系统、捕获和解码网络上实时传输数据以及搜集统计信息的过程。通过Wireshark对网络数据进行分析，我们能够了解网络是如何运行的、数据包是如何被转发的、应用是如何被访问的；能够分析各层网络协议的性能、掌握通信主体的运行情况，确认带宽分配和时延大小、查看应用的快慢并改进优化，识别网络中存在的攻击或恶意行为、解决网络异常和故障。Wireshark 可以在 Windows、Linux 和 macOS 操作系统中运行，具备友好的图形界面、丰富的统计及图表分析功能。

3.2 以太网 MAC 帧格式

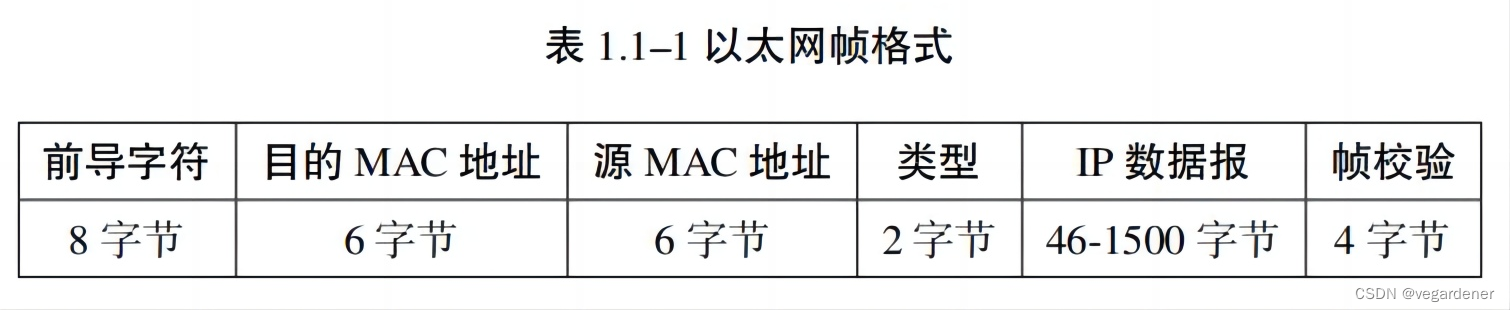

本实验基于使用最广泛的有线局域网（以太网 Ethernet II），以太网的帧结构如表1.1–1所示。其中，MAC 地址（Media Access Control Address，媒体存取控制位址）或称物理地址（Physical Address），用于在网络中标识网卡。MAC 地址的长度为 48 位 (6个字节)，通常表示为 12 个 16 进制数，如：00-16-EA-AE-3C-40。其中前 3 个字节的 16进制数 00-16-EA 代表网络硬件制造商的编号、即组织唯一标志符 (OUI)，它由 IEEE 分配；而后 3 个字节的 16 进制数 AE-3C-40 代表该制造商所生产的某个网络产品(如网卡)的系列号。

3.3 ARP 协议及数据报格式

地址解析协议（Address Resolution Protocol，ARP），主要作用是将 IP 地址解析为MAC 地址。当某主机或网络设备要发送数据给目标主机时，必须知道对方的网络层地址（即 IP 地址），而且在数据链路层封装成帧时，还必须有目标主机（或下一跳路由器）的 MAC 地址。本实验重点观察最简单的情形：同一个网段内，主机 A 要向主机 B 发送信息时，ARP 解析的过程（主机 A 和 B 不在同一网段的情况请参阅课本相关内容）。具体如下：

1.主机 A 首先查看自己的 ARP 表。如果找到了主机 B 的 MAC 地址，则利用这个地址对 IP 数据报进行帧封装，并将数据报发送给主机 B。

2.如果主机 A 在 ARP 表中找不到主机 B 的 MAC 地址，则以广播方式发送一个ARP 请求报文。ARP 请求报文中的发送端 IP 地址和发送端 MAC 地址为主机 A的 IP 地址和 MAC 地址，目标 IP 地址和目标 MAC 地址为主机 B 的 IP 地址和全0 的 MAC 地址。由于 ARP 请求报文以广播方式发送，该网段上的所有主机都可以接收到该请求，但只有被请求的主机 B 会对该请求进行处理。

3.主机 B 比较自己的 IP 地址和 ARP 请求报文中的目标 IP 地址，当两者相同时进行如下处理：将 ARP 请求报文中的发送端（即主机 A）的 IP 地址和 MAC 地址存入自己的 ARP 表中。然后以单播方式发送 ARP 响应报文给主机 A，其中包含了自己的 MAC 地址。

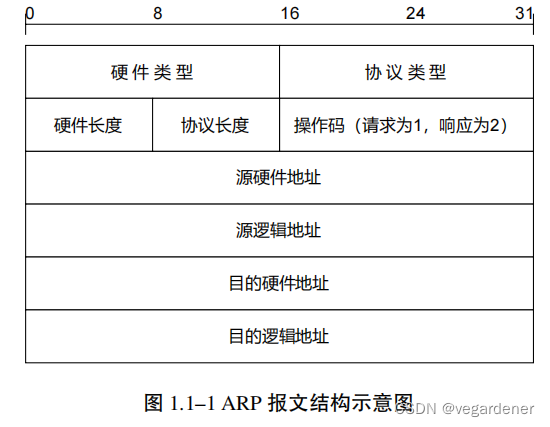

4.主机 A 收到 ARP 响应报文后，将主机 B 的 MAC 地址加入到自己的 ARP 表中以用于后续报文的转发，同时将 IP 数据报进行封装后发送出去。ARP 报文结构如图1.1–1所示，ARP 报文总长度为 28 字节，MAC 地址长度为 6 字节，IP 地址长度为 4 字节。每个字段的含义如下：

• 硬件类型：指明了发送方想知道的硬件接口类型，以太网的值为 1。

• 协议类型：表示要映射的协议地址类型。IP 地址的类型值为 0x0800。

• 硬件地址长度和协议地址长度：分别指出硬件地址和协议地址的长度，以字节为单位。在以太网中，它们的值分别为 6 和 4。

• 操作码（op）：用来表示这个报文的类型，ARP 请求为 1，ARP 响应为 2，RARP

请求为3，RARP 响应为4。

3.4 实验方法及手段

使用 Wireshark 软件在有线局域网中捕捉相关网络操作的数据包，运用观察对比、计算验证、分析统计等方法，掌握以太网 MAC 帧和 IP 数据报的结构以及 ARP 协议的工作原理。

• 实验条件

• PC 机一台，连入局域网；

• Wireshark 软件，建议 3.0 以上版本。

• 实验步骤

5.1 WireShark 基本使用

1. 通过 Wireshark 官网下载最新版软件，按默认选项安装。

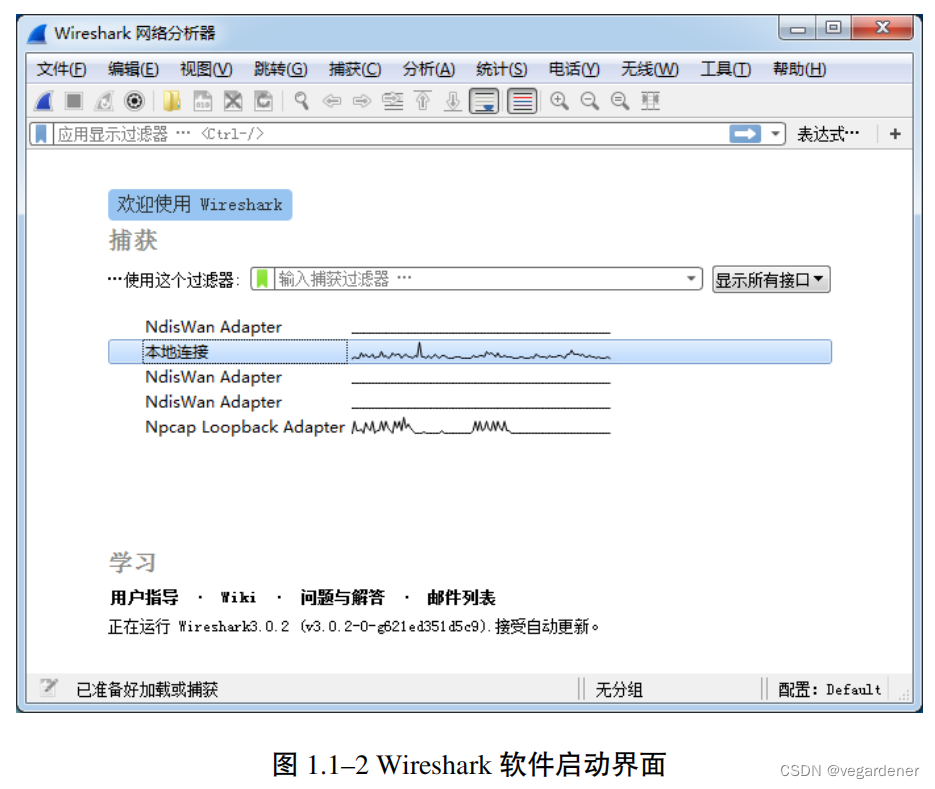

2. 运行 Wireshark 软件，程序界面会显示当前的网络接口列表，双击要观察的网络接口，开始捕捉数据包，Wireshark 软件选择网络接口的界面如图1.1–2所示。

3. 点击工具栏上的红色方块按钮停止捕捉。

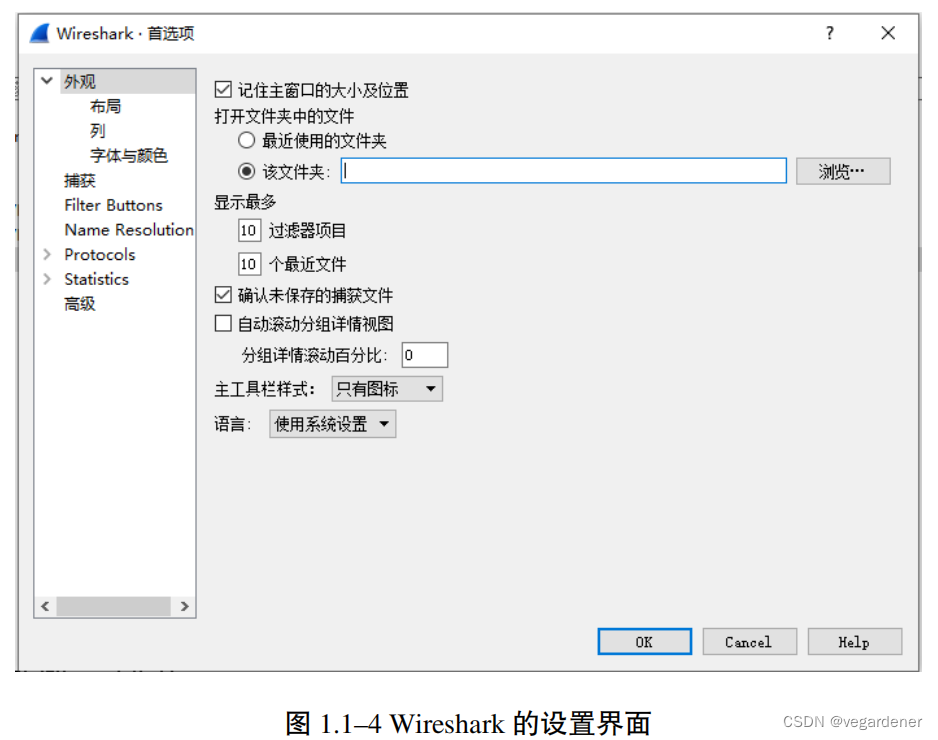

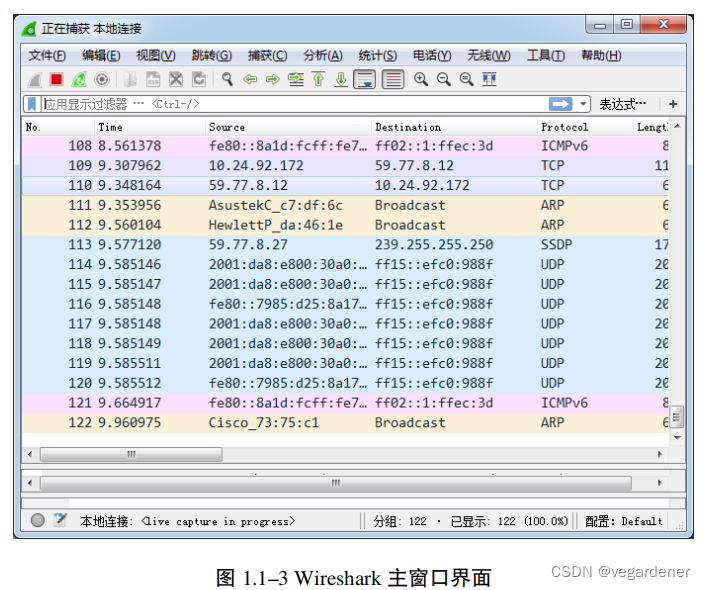

4. 菜单、工具栏、状态栏和主窗口如图1.1–3所示，可以根据需要通过菜单“视图”以及“编辑/首选项/外观”的相关选项对基本设置进行更改。例如图1.1–4中的语言、字体缩放、颜色、布局等项目。

5.使用“显示过滤器”可以方便地从捕获的数据包中筛选出要观察的数据包。显示过滤器支持若干的过滤选项：源 MAC、目的 MAC、源 IP、目的 IP、TCP/UDP传输协议、应用层协议（HTTP, DHCP）、源端口 Port、目的端口 Port 等。在显示过滤器栏中输入过滤表达式（更详细的显示过滤语法可以查看 WireShark 的官方文档），例如下面的命令：

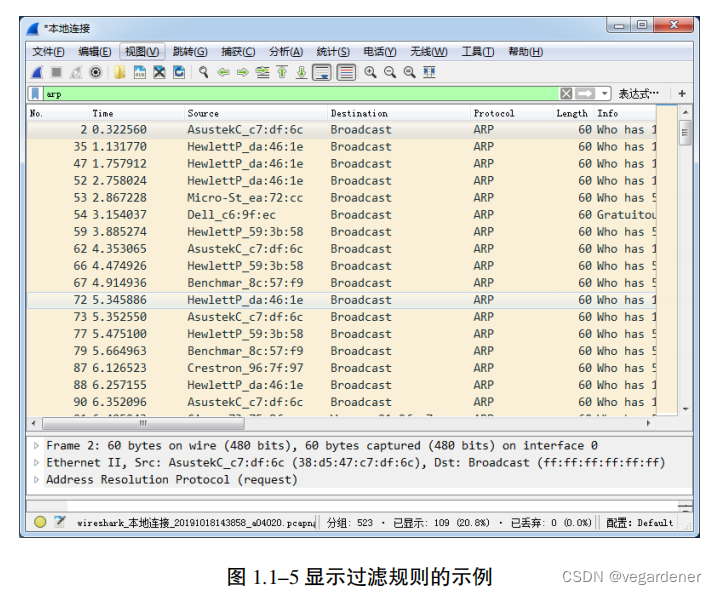

• arp //显示arp协议报文，例如图1.1--5

• ip.src == a.b.c.d && icmp    //显示源地址为a.b.c.d 的icmp报文

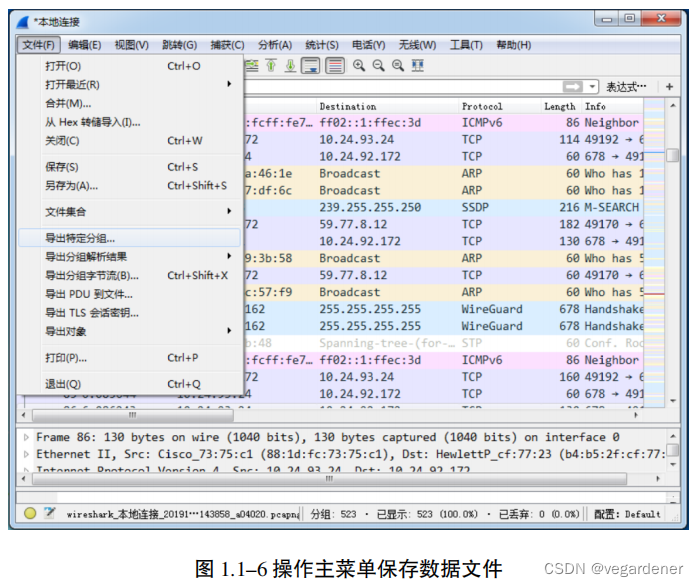

6.通过主菜单“文件”/“导出特定分组”（如图1.1–6），可以保存捕获的网络数据（也可以先选中某些包，只保存部分数据）。

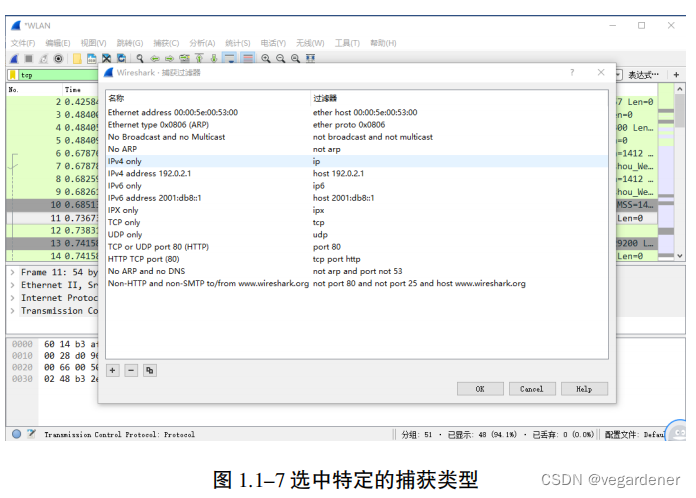

7. 如果只想捕捉特定的数据包，可以使用菜单“捕获”/“捕获过滤器”选定想要的类型（如图1.1–7）。例如，选择“IPv4 only”，Wireshark 只抓取 ipv4 类型的数据包。Wireshark 过滤器官方文档提供了更加全面详细的语法和常用示例。

1. Wireshark 还提供了丰富的统计功能供用户选用，如图1.1–8。更多文档可以查询Wireshark 使用帮助。

5.2 观察 MAC 地址

启动 Wireshark 捕捉数据包，在命令行窗口分别 ping 网关和 ping 同网段的一台主机，分析本机发出的数据包。重点观察以太网帧的 Destination 和 Source 的 MAC 地址，辨识 MAC 地址类型，解读 OUI 信息、I/G 和 G/L 位。

5.3 分析以太网的帧结构

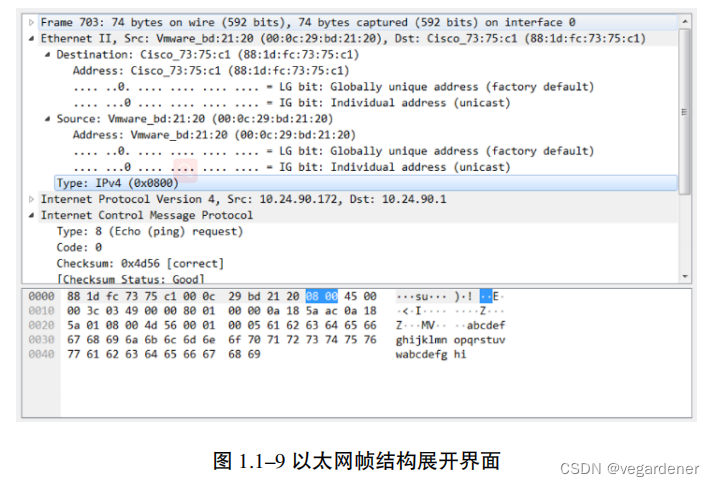

选择其中一个数据包，点击 Ethernet II 展开（图1.1–9），查看 MAC 帧的各个字段。

5.4 ARP协议分析

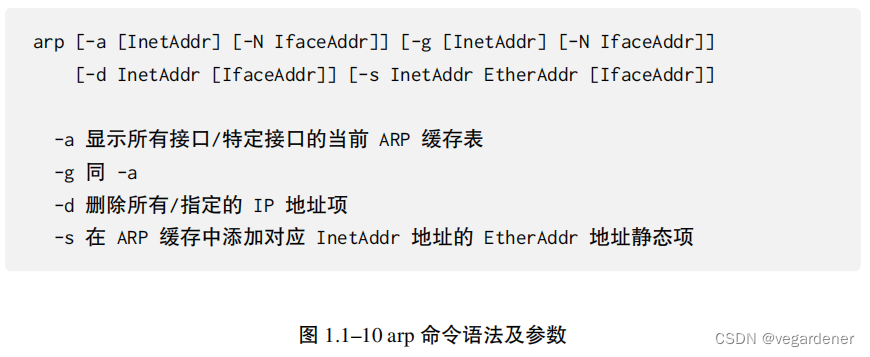

1.使用 arp –d 命令（其语法见图1.1–10)，清空本机的 ARP 缓存，开启 Wireshark，ping 本机的同网段地址，在显示过滤器条框中输入“arp”，观察捕获的 ARP 报文的各个字段，分析请求/响应的过程。

2.使用 arp –d 命令，清空本机的 ARP 缓存。开启 Wireshark，ping 与本机网段不同的 IP 地址或域名，观察捕获的 ARP 报文的各个字段，分析请求/响应的过程。

• 实验心得与体会

思考题

1. 使用了显示过滤器后，Wireshark 的抓包工作量会减少吗？

不会减少。显示过滤器只是对捕获的数据包进行过滤显示,不会减少抓包工作量。（捕获过滤器会减少，其在抓包时就过滤掉指定类型的数据包,从而减少抓包工作量。）

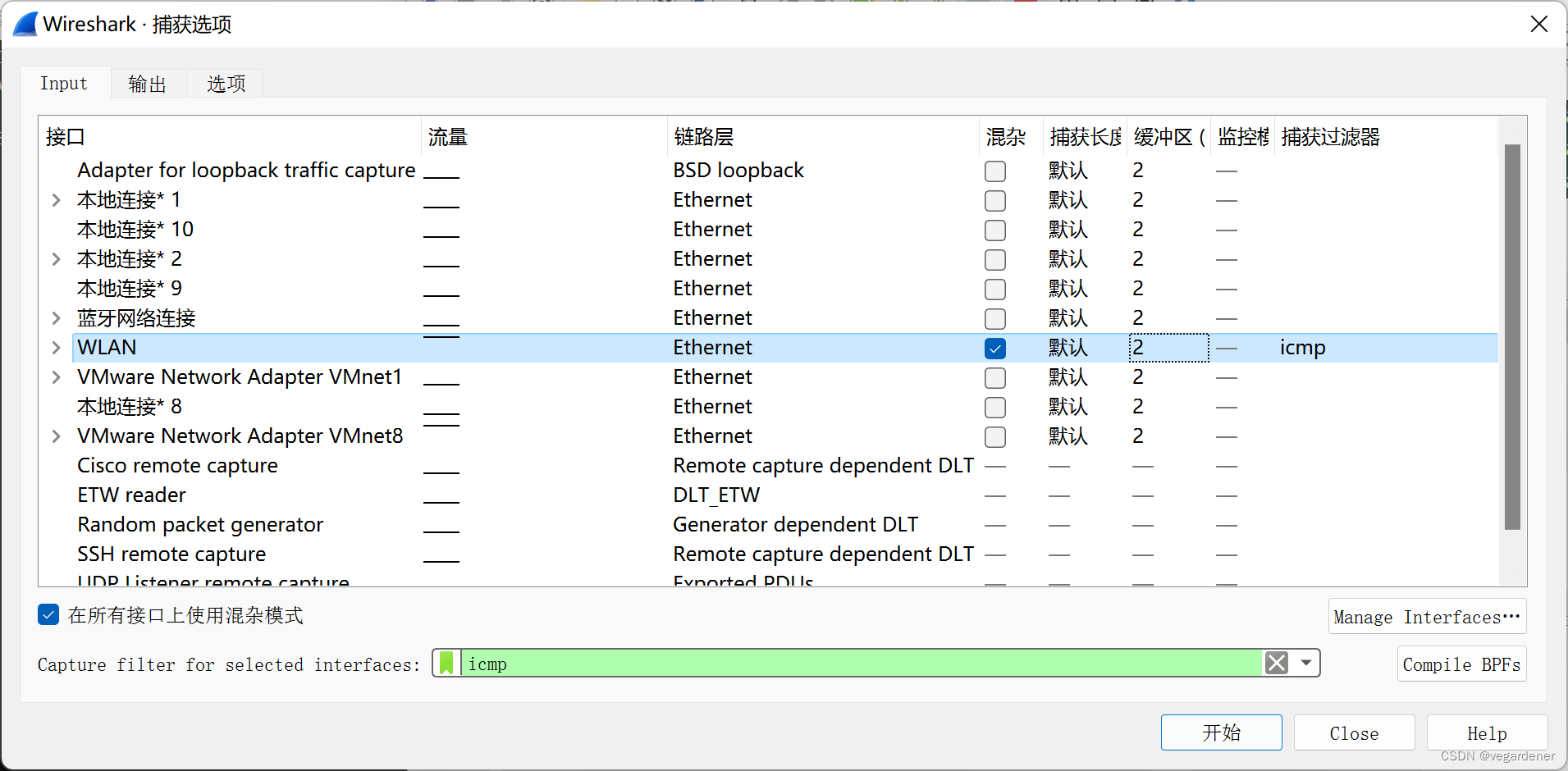

首先对捕获过滤器进行设置，只捕获WLAN中的icmp报文。如图1所示。

图 1 捕获过滤器设置

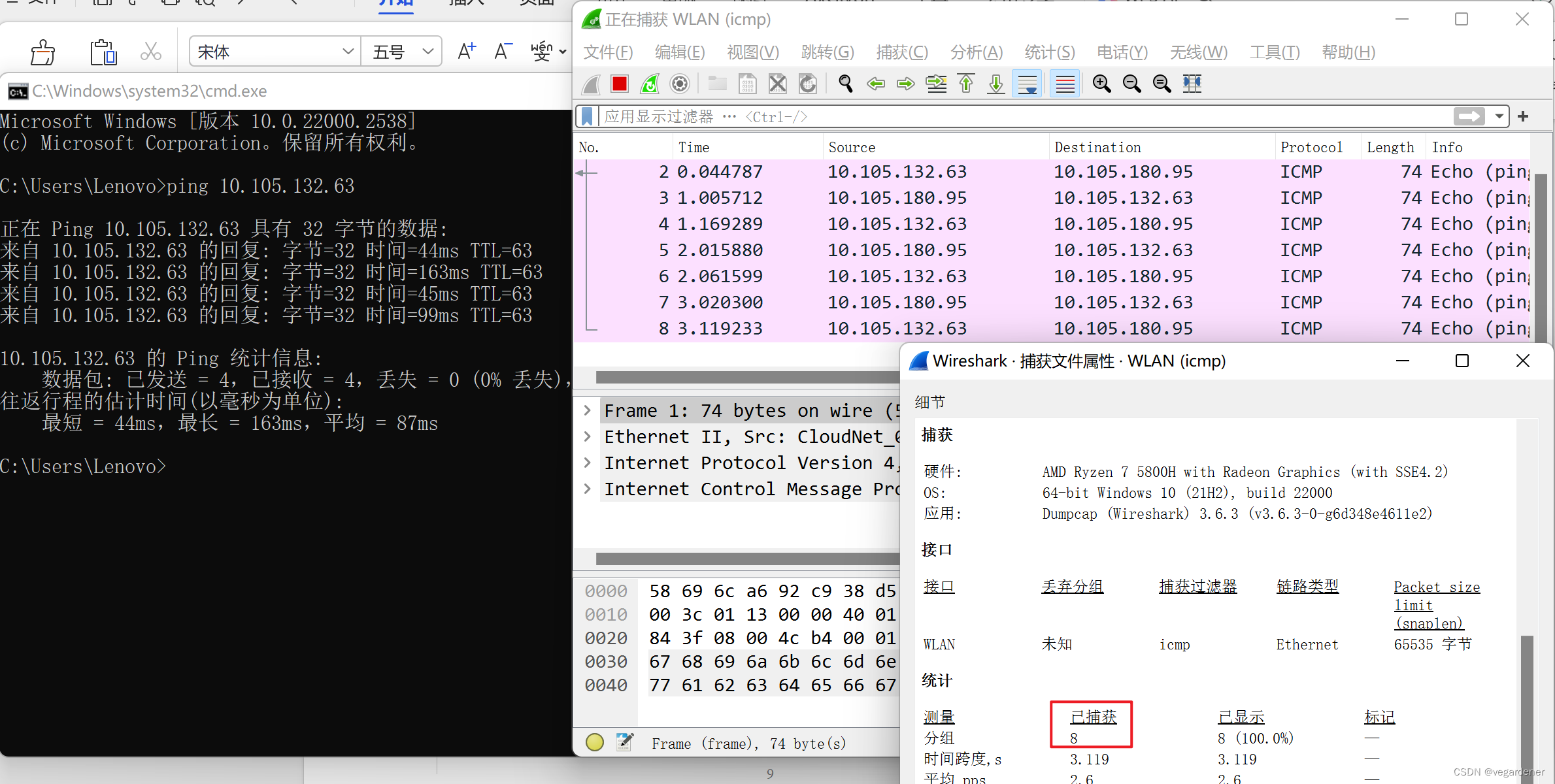

Ping同一网段的主机地址后，可以看到捕获过滤器捕获的数据如图2所示，捕获8个数据分组。打开显示过滤器，显示捕获的icmp报文，重复操作，如图3所示，可观察到捕获数据分组仍为8个。故使用了显示过滤器后，Wireshark的抓包工作量并不会减少。

图 2 捕获过滤器捕获

图 3 启用显示过滤器捕获

2. MAC 帧的长度和 IP 数据报的长度有怎样的关系？请用你的数据记录进行验证。

结论：

MAC帧的长度是IP数据报的长度+18字节，IP数据报是MAC帧的数据。

MAC帧 = 6字节源mac地址+ 6字节目标mac地址+ 2字节类型（ipv4或ipv6）+ip数据报（46~1500字节）+4字节帧检验序列FCS.

实验数据分析：

根据图4下方的捕获数据（红色框选部分），可以获取以下信息：

以太网帧头部（14字节）：

0000   58 69 6c a6 92 c9 38 d5 7a 0e a6 9f 08 00

IP数据报（60字节）：

0010   45 00 00 3c 01 2b 00 00 40 01 2c 26 0a 69 b4 5f

0020   0a 69 84 3f 08 00 4c 94 00 01 00 c7 61 62 63 64

0030   65 66 67 68 69 6a 6b 6c 6d 6e 6f 70 71 72 73 74

0040   75 76 77 61 62 63 64 65 66 67 68 69

帧尾部（4字节）：

004F   20 0A E6 6A

总长度 = 帧头长度 + IP数据报长度 + 帧尾长度

总长度 = 14字节 + 60字节 + 4字节

总长度 = 78字节

所以：MAC帧的长度 = IP数据报的长度 + 18字节

实验遇到的问题：

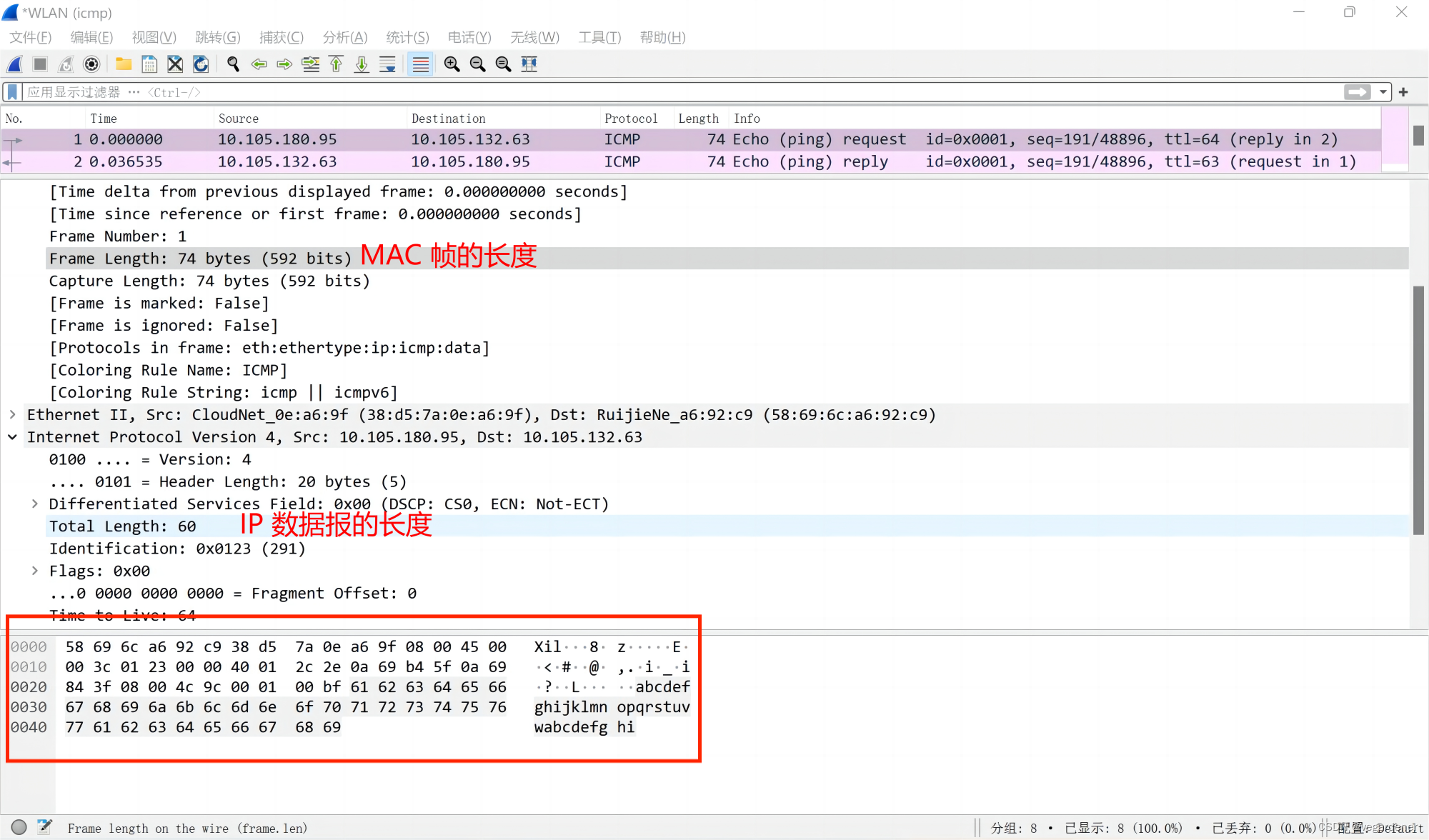

搜寻资料过程中，有资料显示如图4中标注所示查看MAC帧和IP数据报长度，但是查看后发现与理论关系不同。

进一步学习发现，通过Frame Length查看的捕获的数据是数据包的长度，数据包的长度不包括FCS。FCS是以太网帧的一部分，但不计入数据包的长度。

在显示的数据包长度上加上4字节的FCS后，验证得到MAC帧的长度是IP数据报的长度+18字节，与理论分析的数值、实验数据相同。

图 4  IP 数据报的长度

3. ping 同一局域网内的主机和局域网外的主机，都会产生 ARP 报文么？所产生的ARP 报文有何不同，为什么？

Ping查找地址那就都会产生ARP报文。它们的发送端mac地址不同，同一局域网则是该连接的交换机mac,局域网外则是目的端交换机的mac。

（本机默认网关：10.105.0.1 IP地址：10.105.180.95）

同一局域网内的主机：

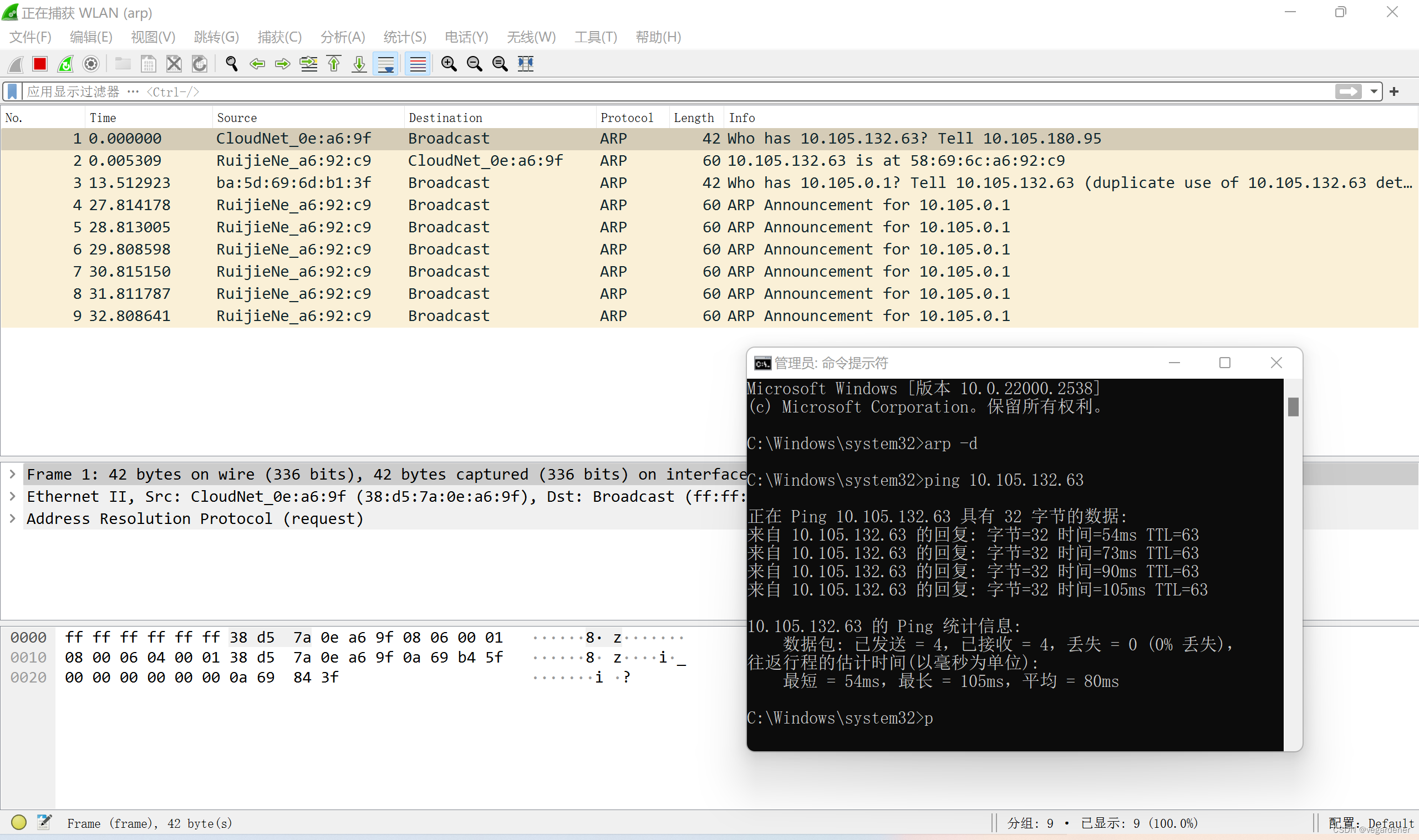

如图5所示，当ping一个局域网内的主机时，如果目标主机的IP 地址不在本机的ARP缓存中，会先发送一个ARP请求报文来找出目标IP地址对应的 MAC 地址。这个ARP请求是一个广播消息，发送到局域网上的所有设备。

收到ARP请求的设备会检查请求中的IP地址，如果与自己的IP地址匹配，它会回复一个ARP响应，提供其MAC地址。

图 5 ping同一局域网内的主机

局域网外的主机：

如图5所示，当ping一个不在局域网内的主机时，先向本机的默认网关发送ARP请求，以获得网关的MAC地址。因为ARP是局域网内部的协议，不跨越路由器。

图 6 ping局域网外的主机
