【竞赛解析】2023年地理信息技术与应用技能大赛（选拔赛）非官方解析

赛题背景

随着信息技术的不断发展各地区的城镇化也不断加速，对于城市的规划管理也越来越精细化。近年来，依托地理空间信息技术的数字城市建设逐渐成为一项热点工作。城市建筑信息的三维模型是城市经过数字化所形成的直接成果，这种三维模拟的场景可以达到纵览整个研究区的效果。三维GIS能够提供给我们此较全面的空间数据，通过各种比例观察区域的全局或局部细节，用户可以从整体上了解研究区及周边的情况，如建筑面积、地段情况、人文环境、交通状况、绿化面积等。

假定您是城市基础建设分析项目组的一员，您分配到了以下任务：

某开发商拟建一小区，要求为其制作一幅小区及周边环境的三维模拟场景图，并按要求分析该小区的建设位置是否合理。

Part1建筑物矢量化

1处理流程

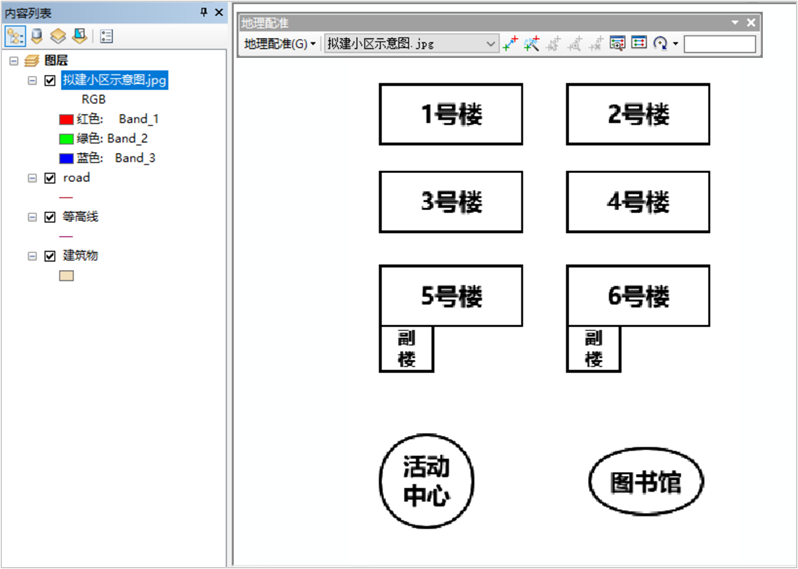

(1)添加示意图文件数据至 ArcMap 中，然后进行【配准】，根据建筑物特征点信息进行配准

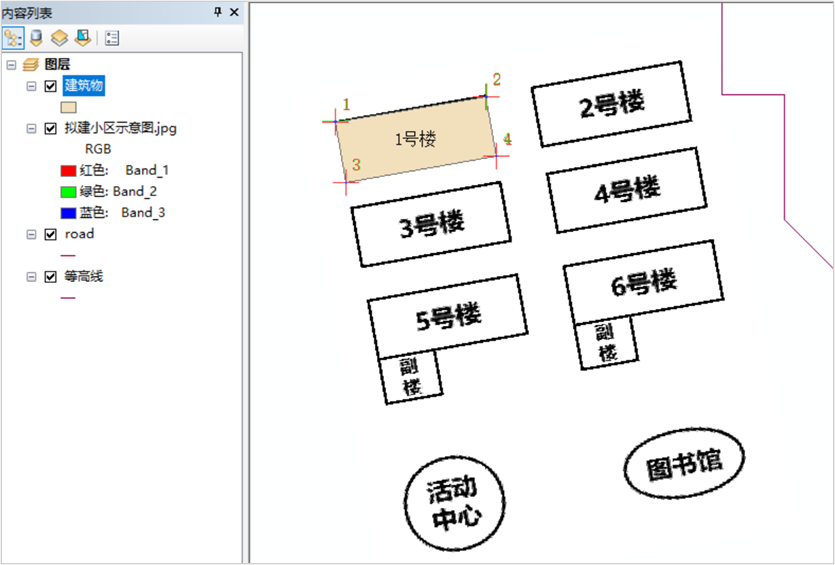

图 1 配准界面

图2 配准结果

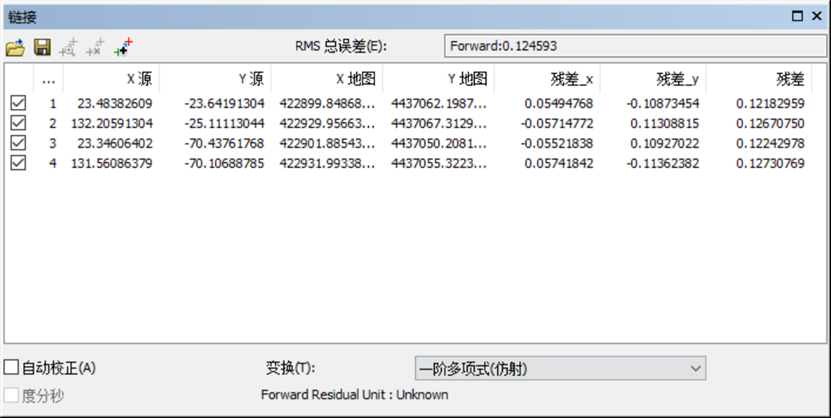

图3 配准误差

注：考虑到该赛题数据特殊性及后续处理的精度需求，采用一阶多项式变换，该方法更加高效及方便，同时RMS误差在0.1245<0.5个像元符合精度要求。

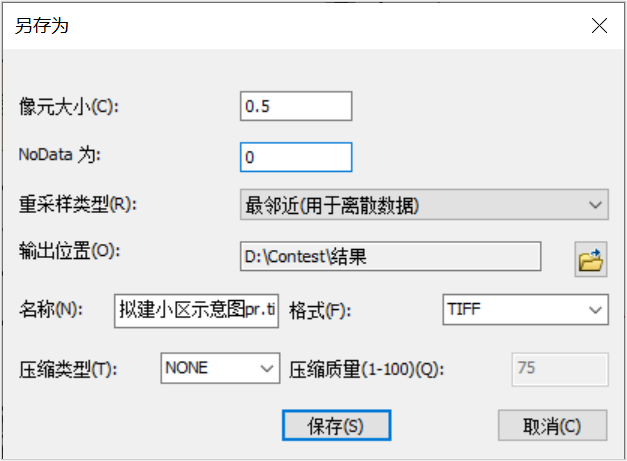

图4输出结果

(2)对完成配准的建筑物专题图数据进行【矢量化】，分别命名2-8号楼，在建筑物图层下进行编辑矢量化，然后在“结果”文件夹下新建数据库

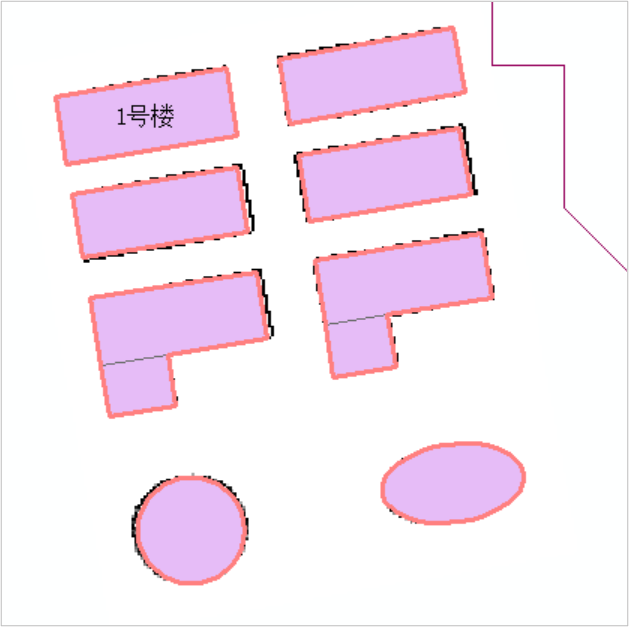

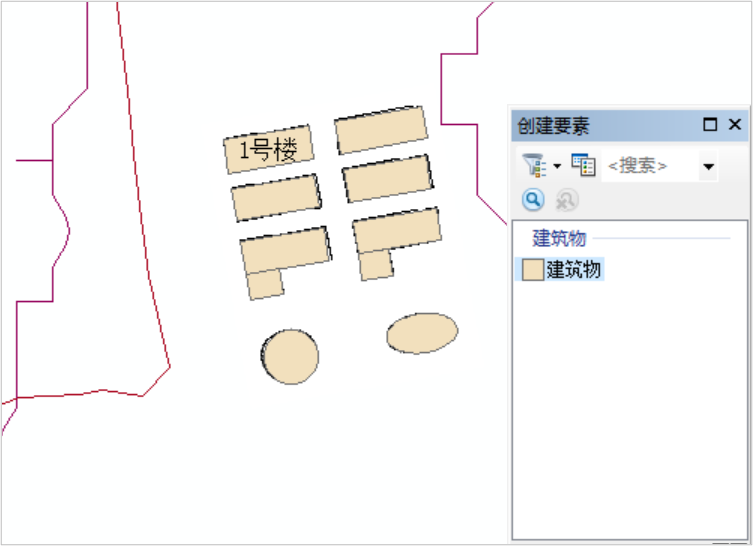

图5 矢量化结果

Part2拓扑检查

2处理流程

(1) 创建要素数据集，对上步骤矢量化结果进行【拓扑检查】

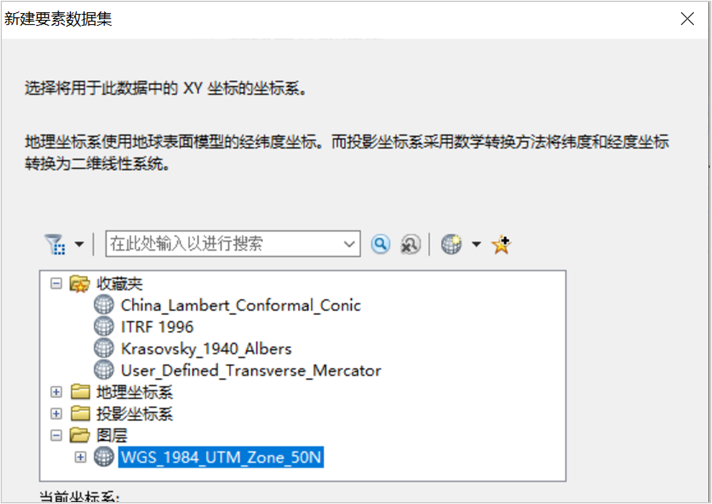

图6 新建要素数据集

(2)拓扑检查规则设置为是否有重叠，主楼和副楼间是否有间隙

注：拓扑检查发现该矢量化结果并未存在拓扑错误，注意拓扑检查是矢量化采集，数据入库后的关键步骤，也是重要环节。本次比赛中，参赛人员采用【节点】追踪的方式，尽可能避免存在数据间叠加覆盖、缝隙等情况出现。

图7 添加拓扑规则

图8 拓扑检查结果

Part3为建筑物图层添加字段

3处理流程

(1)对拓扑检查结果进行，打开属性表【添加字段】

(2)根据赛题要求，对每个矢量要素进行赋值，并计算建筑物高度

(3)在坐标系WGS_1984_UTM_Zone_50N下【计算几何面积】

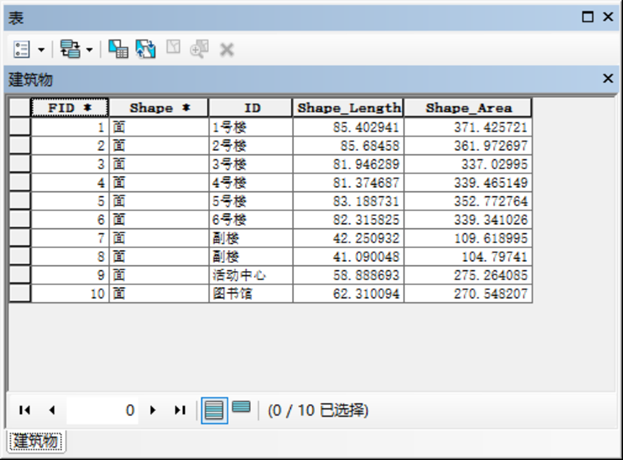

图9-1 赋值ID

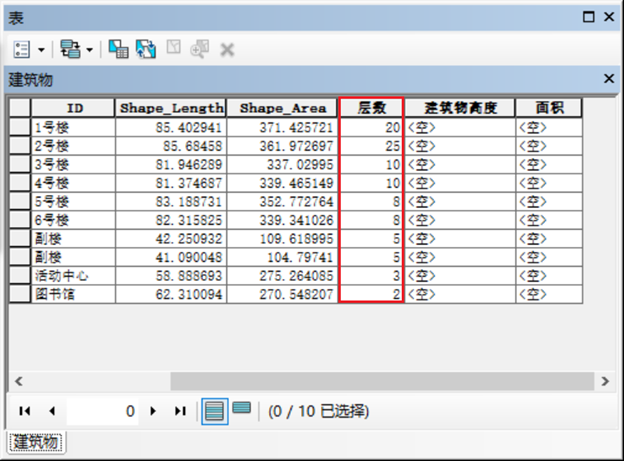

图9-2 赋值层数

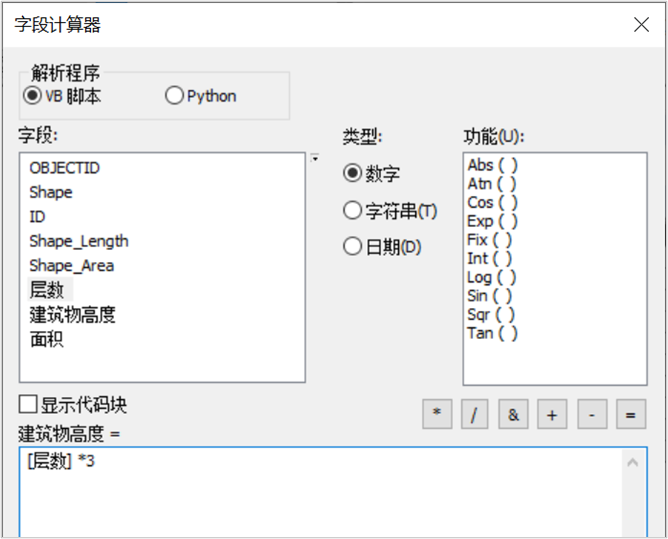

图9-3 计算建筑物高度

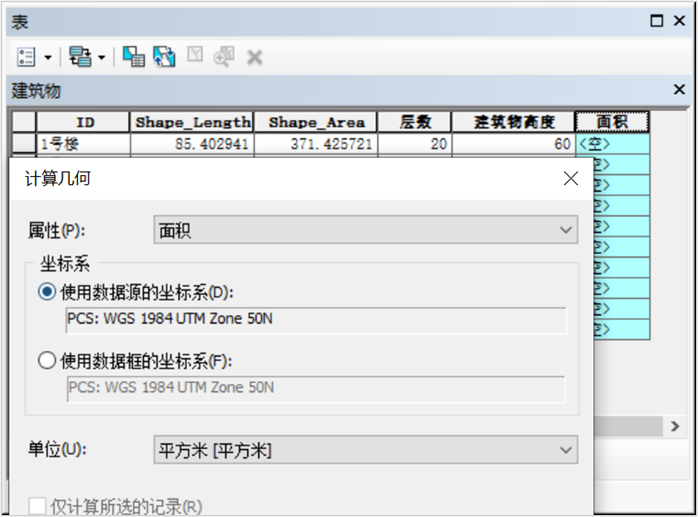

图9-4 计算建筑物表面积

注：添加字段时，一定要注意字段类型，且尽量在数据库下进行操作，避免因储存类型等原因造成数据丢失。

Part4根据等高线数据生成 DEM

4处理流程

采用【等高线】工具，将“等高线”数据加入，设置其高度字段，空间参考系，采用距离等。

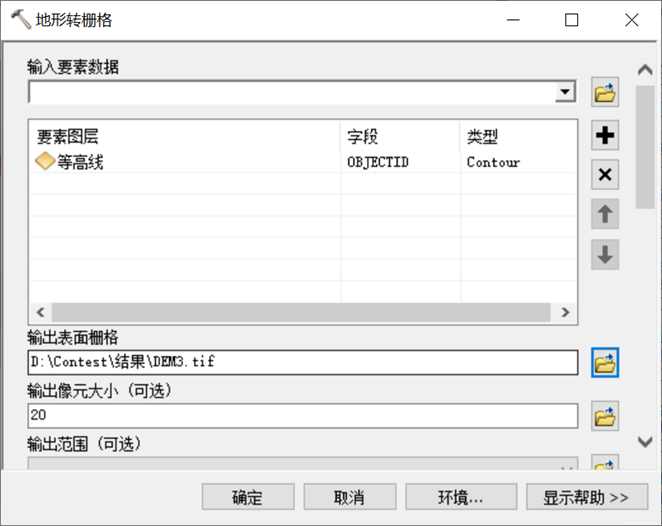

图10 地形转栅格

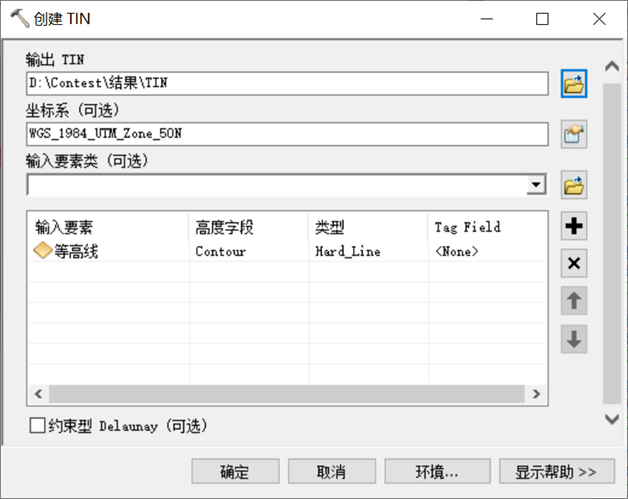

图11 创建TIN

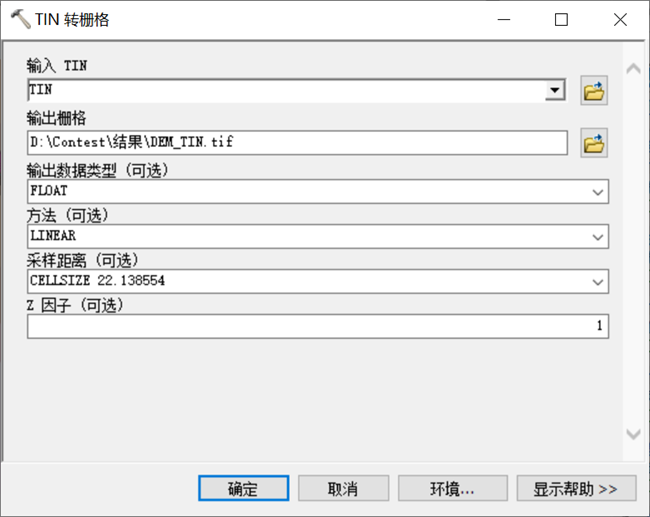

图12 TIN转栅格

图13 DEM生成结果

注：本赛题要求生成DEM数据，该参赛人员根据题目要求通过两种方法进行实现，其中通过对比分析发现，通过地形转栅格所实现的为全局内插结果，而通过TIN转栅格方法实现内部的运算处理，其结果对比发现差别并不显著。

Part5新建局部场景

将建筑物图层添加至ArcScene中进行三维显示，并根据DEM数据作为当前场景的高层表面。

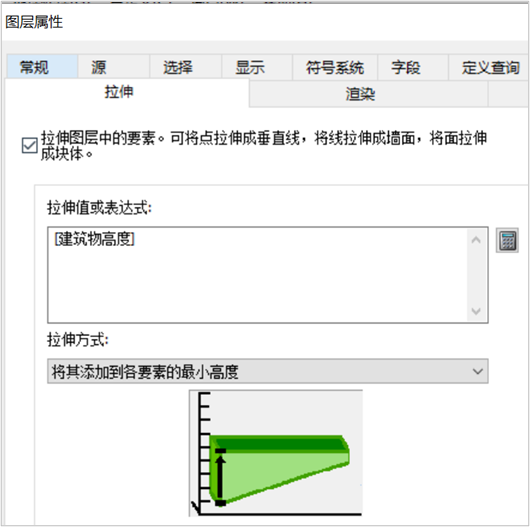

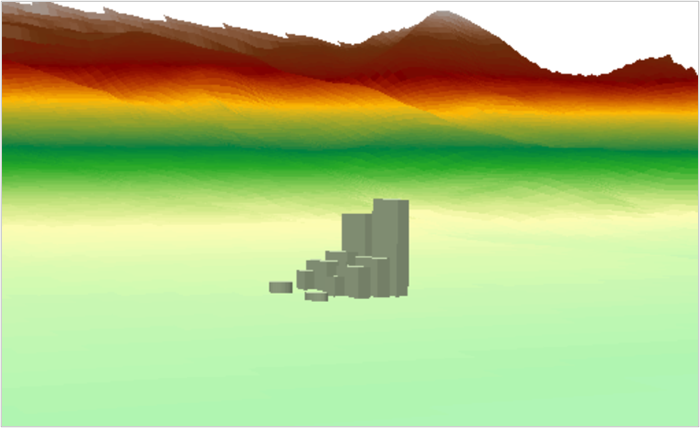

图14 拉伸效果

图15 渲染效果

注：考虑到本赛题对软件的需求，参赛人员未能根据赛题要求创建局部场景，但有过倾斜摄影数据使用经验，基本能满足该需求。

Part6为建筑物进行三维场景模拟

5解题思路

加载RTK文件规则包，shp进入场景中，同时添加建筑物的标签信息进行显示。

Part7设计“拟建小区建筑面积”专题图

(注：专题图中必须清晰可见必要的制图要素否则不得分) 添加标注信息，地图制图信息

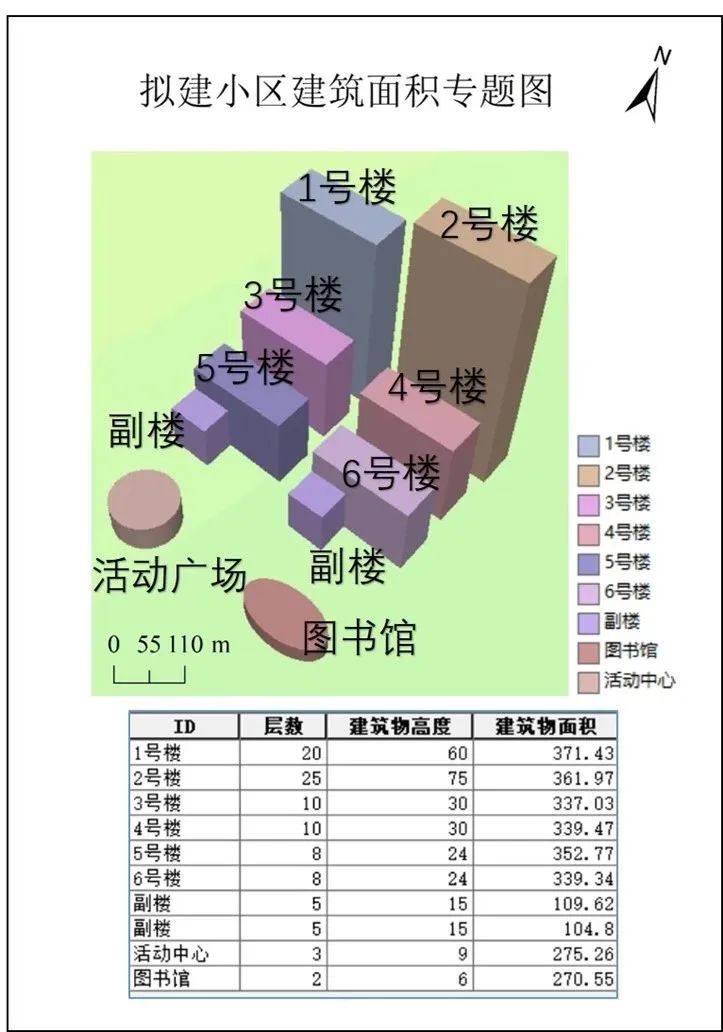

图16 专题图结果

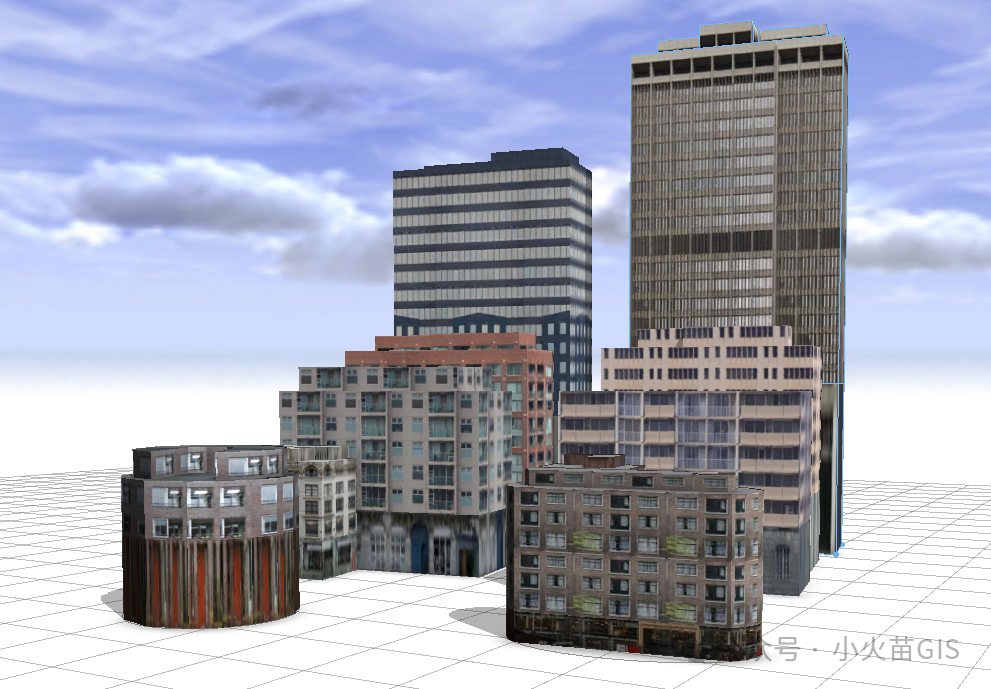

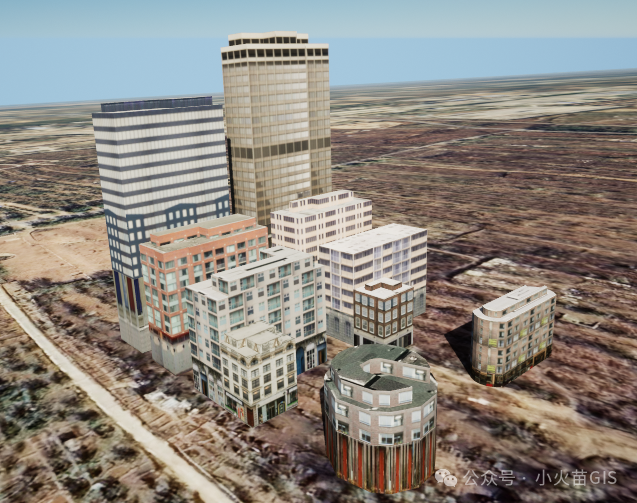

（来自软件：cesiumlab）

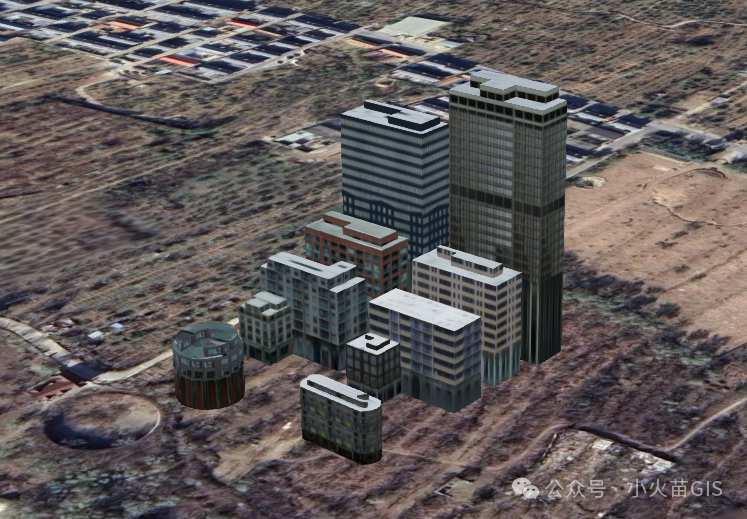

（来自软件：cityengine）

（ue5）

（以上供图来自杨海大佬；

地图底图：谷歌底图；地形：在线地形）

主要对建筑物.shp加载至三维渲染软件中添加赛题中提供的规则包进行渲染得到，so cool，当然用ArcScene、ArcGIS Pro 也能得到稍逊一些的效果。

Part8拟建小区位置合理性分析

6解题过程

采用【缓冲区分析】满足道路宽度及建筑物距离需求

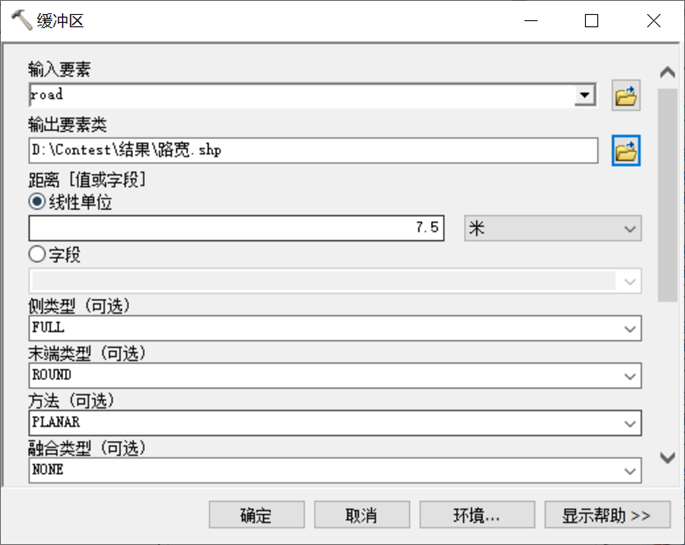

图17 缓冲区分析-道路情况

图18 道路情况

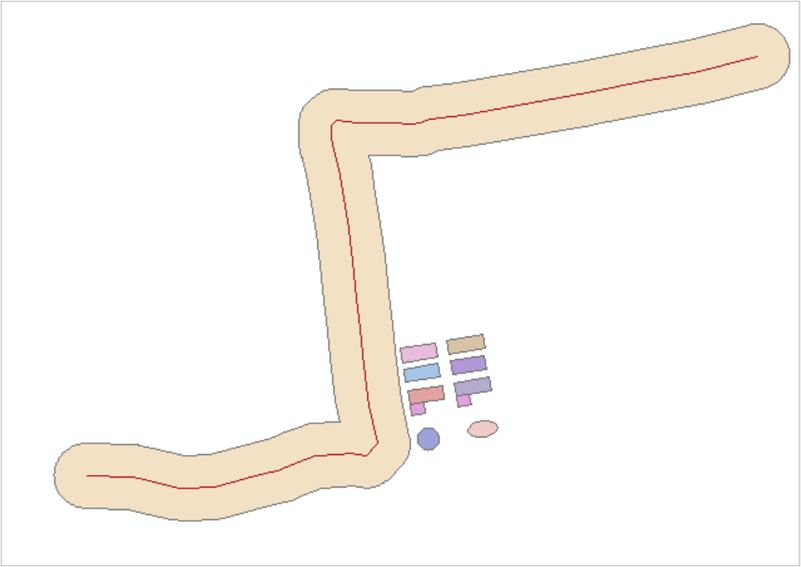

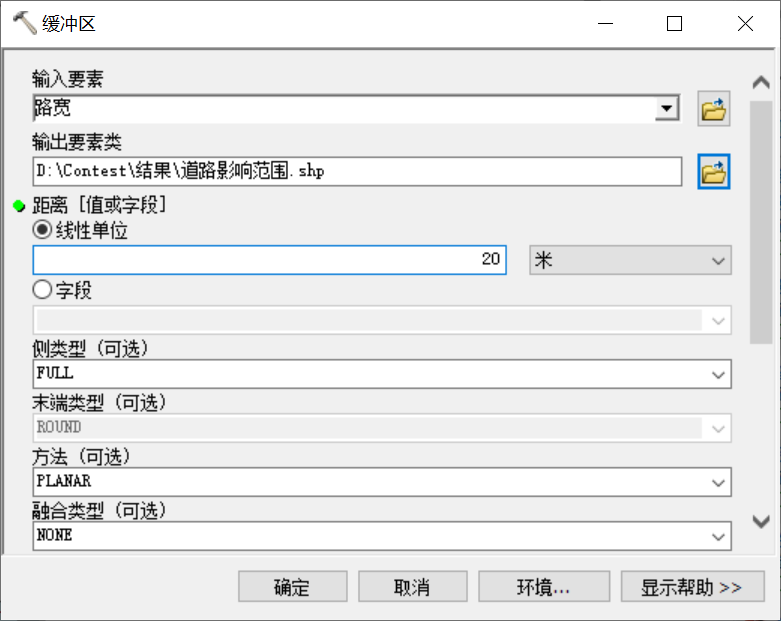

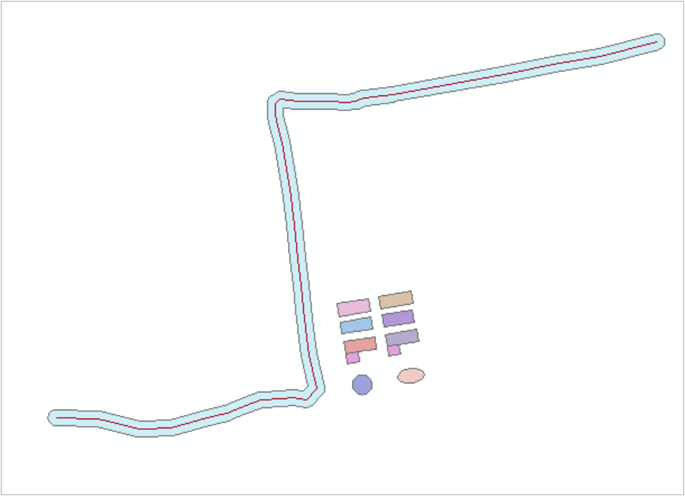

图19 缓冲区分析-道路影响范围

图20 道路影响结果

注：从图中可以明显看出，该拟建建筑物与道路不符合要求距离，其实际距离相对较近(最近处4.6米难以满足居民活动需求)较大情况建筑物会受到道路噪音、扬尘等影响，但同样交通相对较便利，因此从开发商的角度需要妥善思考利弊后进行拟建。

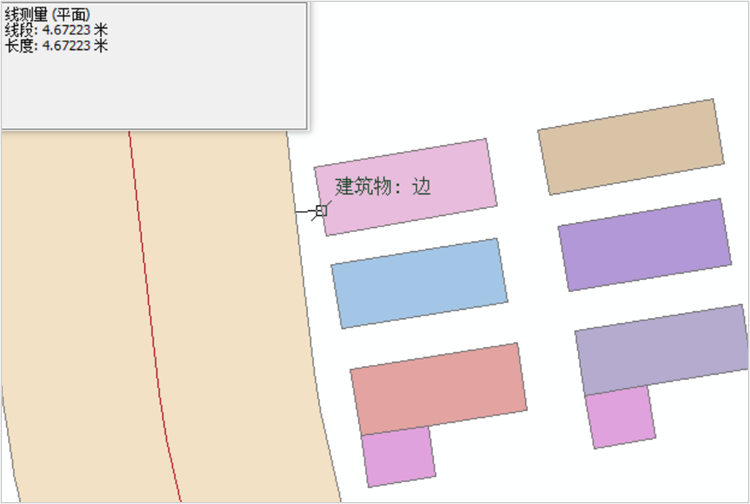

图21 实际量测

总结：本赛题全面考虑了参赛选手的综合基础，从配准、矢量化采集、拓扑检查、数据入库、数据整理编辑，以及三维场景设定、仿真模型加载等，并最后分析实际问题。希望该赛题文档能够为拟建小区提供些许借鉴。题目相对新颖，最后也预祝参赛的各位小伙伴能取得优异成绩。

注：本文为回忆版，不涉及数据及问题解析，仅为参赛选手的解题思路，2024年地理信息技术与应用技能大赛选拔赛在5月18日（点击原文链接了解选拔赛安排）
