前言
学习Labview有一段时间了,最近呢,也接触了不少有关于Labview视觉助手的项目,虽然目前还是在学习阶段,遇到的问题也有很多,但是大部分难题都已经解决了,还算是有点收获的,所以想通过文字来总结和整理一下自己的思路,希望能帮到大家!

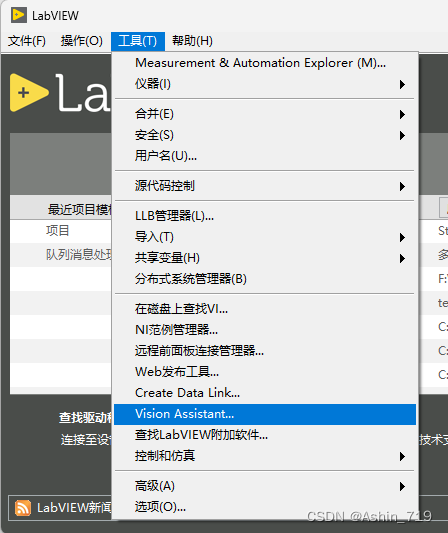

注意:视觉助手是需要在安装完(上篇提到过的)视觉模块就会有的,不需要再单独下载。打开Labview,不论是在前面板还是在后面板,点击“工具”都能看到“Vision Assistant”的,双击就可以直接打开。
进入正题
1.Labview视觉助手是什么?
它是一个用于开发和测试一系列图像分析和处理步骤,处理完成后还可以直接生成Labview程序的工具。当我们需要对采集到图片进行图像处理,Labview中的视觉助手就可以直接帮我们解决。在大型项目中,这部分内容要和之前写过的“视觉与运动”模块联系起来使用。比如我接触到的项目就需要镜头一采集到图像,视觉助手要在很短的时间里直接处理好图像并显示出来。两者的结合还是很有意思的。
注:为了方便使用视觉助手软件,我一般会将它的快捷方式放在桌面,那么该如何放置呢?
答:找到安装Labview18(我用的版本是18版的)的文件所在位置,在其中找到“Vision Assistant”文件夹—Vision Assistant.exe应用程序,将其直接拖到桌面即可。

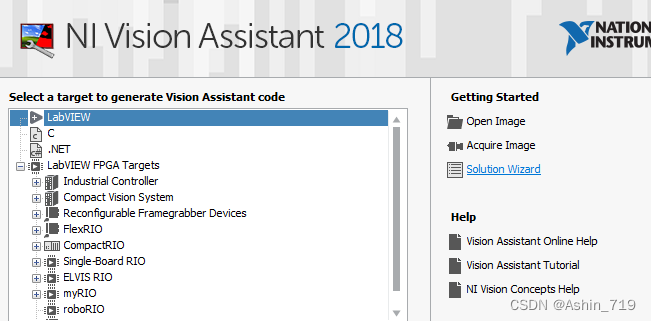

2.打开NI Vision Assistant
3.点击“Solution Wizard”是一些视觉助手处理图片的例子,大家可以看看,类型很全,看完会对视觉助手有初步的认识。

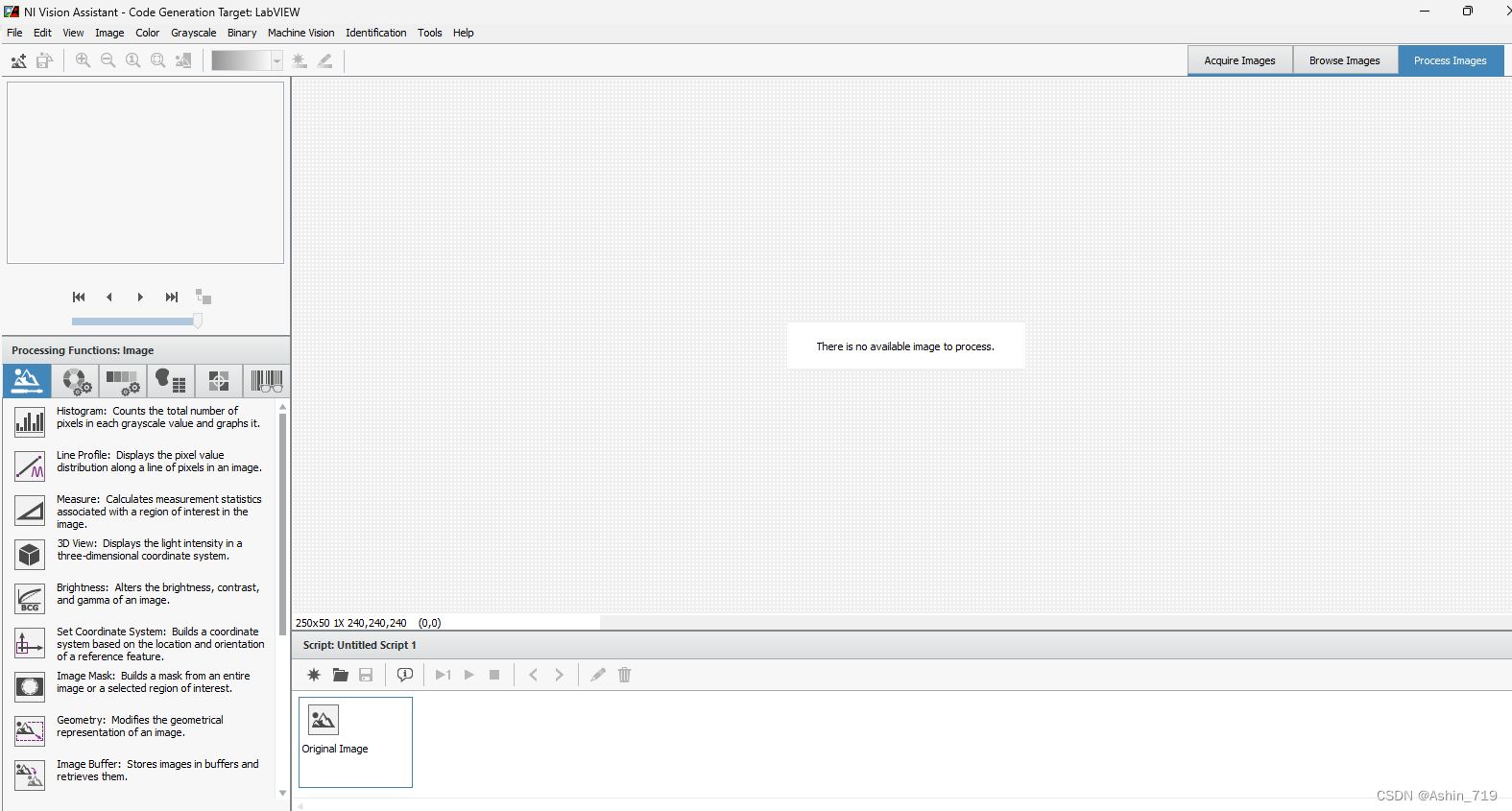

4.如图,是视觉助手的完整页面。
左边的菜单栏中有6大函数:分别是 基本图像算子、彩色图像算子、灰度图像算子、二值化图像算子、测量算子、条形二维码及字符识别。
之前在这碰到过一个问题:如何在NI视觉助手中搭建出图像处理的对应程序的脚本?为的是在建立好脚本的基础上,可以直接导入图片,对其进行处理,以下是较为详细的解答。
答:打开视觉助手,先点击“File-Open Image”,导入一张图片,然后就可以在左下角的菜单栏中选择想要的函数了,每一个函数的参数都可以进行调节,调整到理想状态时,点击“OK”。像这样将每一步都保存下来,最后点击“File—Save Script As”,保存好之后,关掉视觉助手,在保存的文件中找到刚刚保存的脚本,双击打开,会出现只有程序图像处理的过程,没有显示图片,随即导入想要处理的图片。此时,若现导入的图片的参数与脚本中设定的参数差别过大时,还可以对每一步的图像处理进行调节,直至图片达到理想状态。如图。
5.最后,讲一下如何将视觉助手中搭建好的程序直接生成Labview程序?

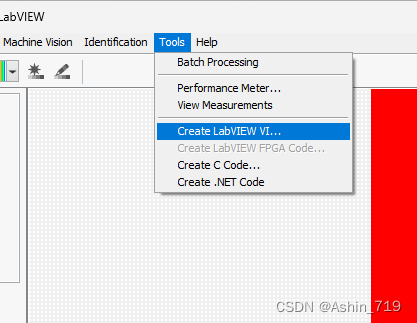

①点击Tools—Create Labview VI。

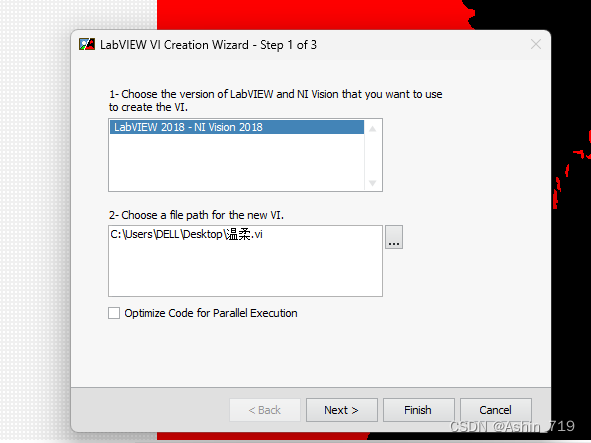

②选择文件、保存程序。

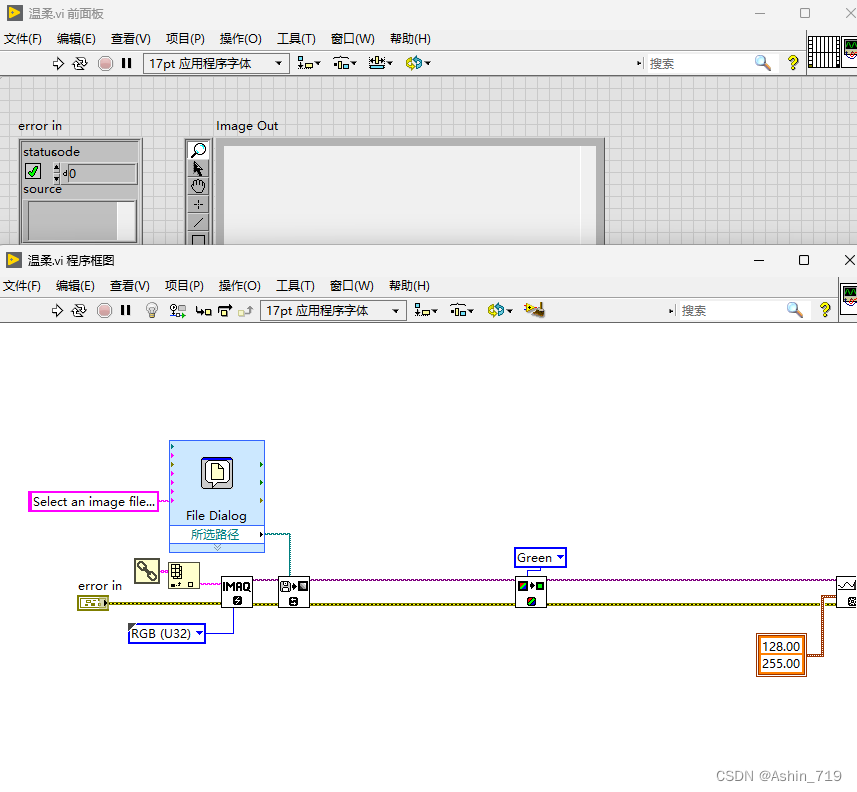

③点击Finish,就能直接生成Labview程序了。
总结
视觉助手中的图像处理简单操作就介绍到这里了。学习这部分内容时,一定要多看范例,多总结,多思考,能解决掉很多问题。
