Labview生成报告之如何将数据放置到固定的Word模板里

前言

接触Labview多了之后，我们都知道在程序进行完采集、识别后，要将所得到的数据放在要求的固定Word或Excel模板中，关于这部分内容，网上的资源少之又少，我也苦恼了很久，由于项目中有这方面的要求，后面没办法还是靠自己摸索，花费了一些时间，还好小有收获。

前提

需要下载WPS/Office

涉及到的重点内容

1.文件路径问题（最重要）

2.表格格式问题（合并单元格）

进入正题

1.创建模板

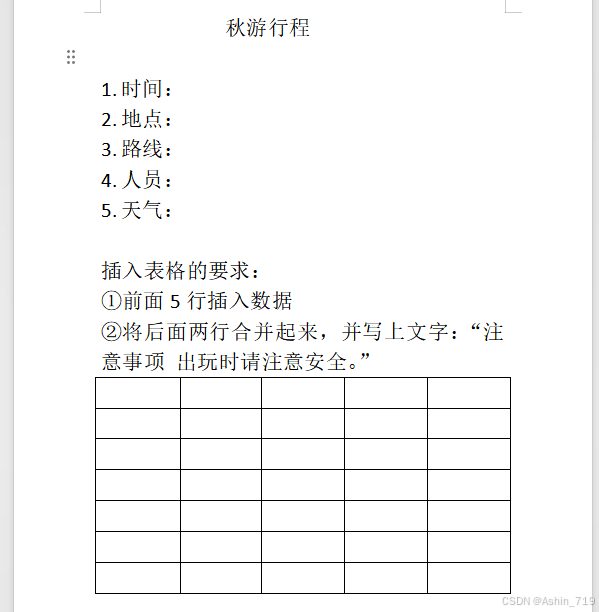

首先，需要一个word模板，不过，一般这个模板甲方会提供给你，这里我们先简单创建一个（模板如下）。

2.插入书签

有了word模板后，我们就可以进行编写相关程序了。

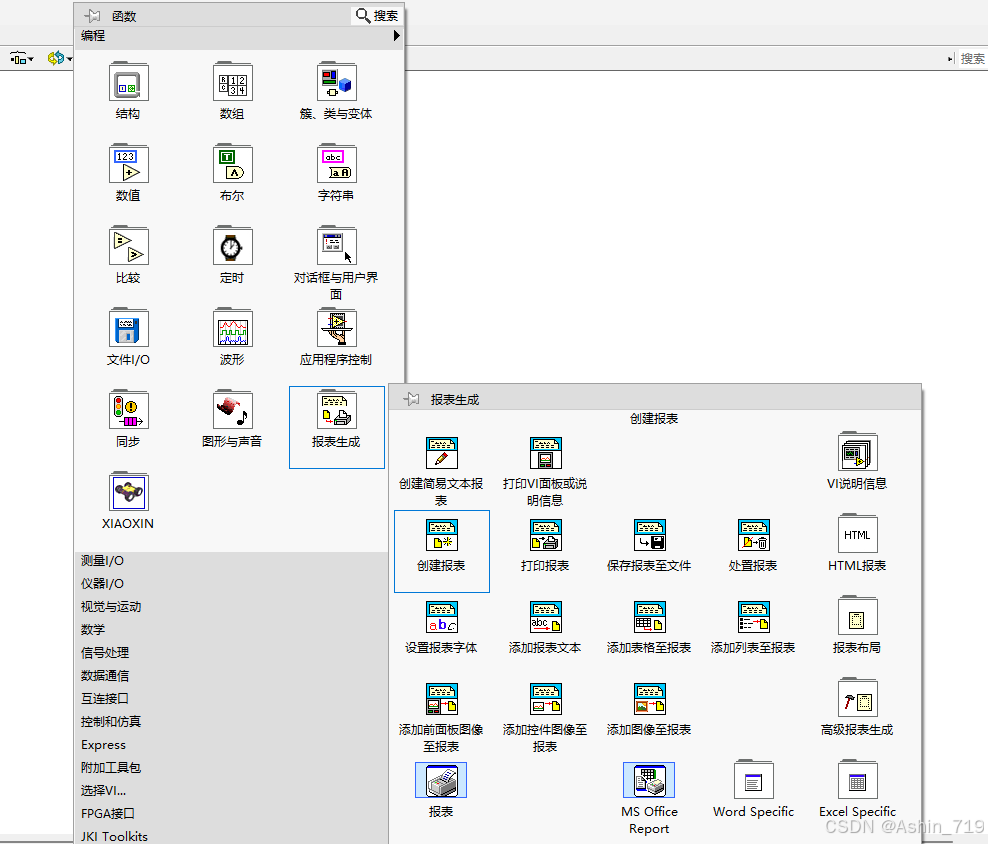

在程序面板中，“报表生成”里面就是我们生成报表所需的全部函数。

首先选择“创建报表”，在报表类型中选择“word”，进而，再连接“添加报表文本”，同时，思考一下我们在labview中要通过什么方式来实现插入。

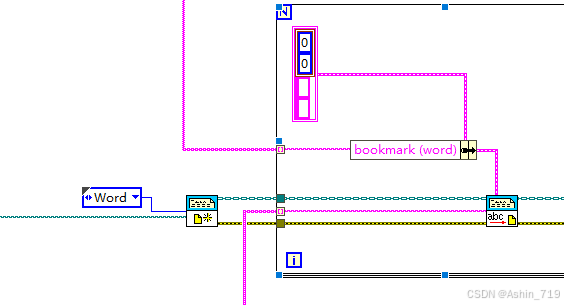

答案是：bookmark 书签。创建MS office参数的常量，再创建“按名称捆绑”，如图所示。

如果是导入Excel文档中，那就是通过 “name”。（这里只是提一下，后面有时间的话，也会出关于Excel文档的内容的，大家可以期待一下）

那么该如何插入书签呢？

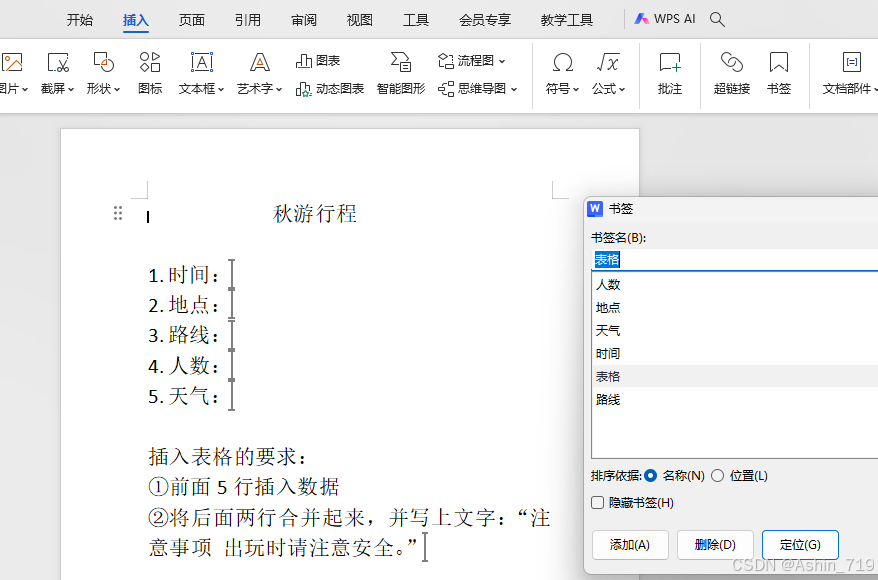

打开模板文档，点击“插入”-“书签”，并将书签名写入，此时可能会出现插入了书签但是没有被显示出来的情况，下面来看一下书签是怎么被显示出来的。

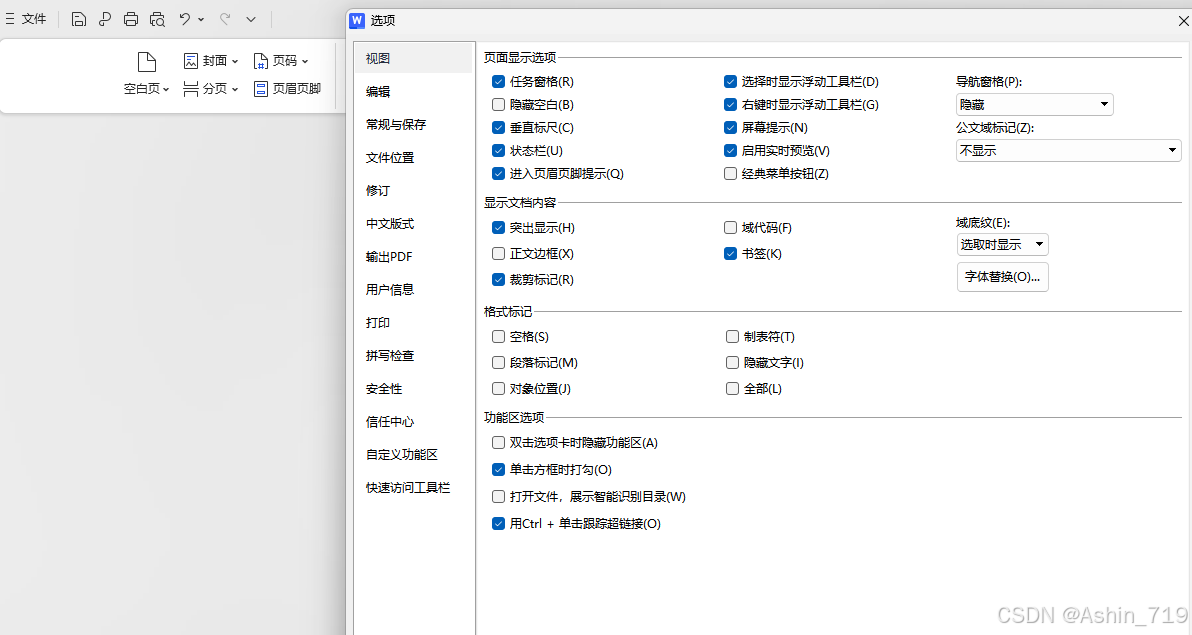

如何将书签的符号显示出来呢，点击最左上角的“文件-选项”将书签打勾即可。

3.编写程序

接下来就是正式进入报表程序的编写了。

情况1：简单文件路径

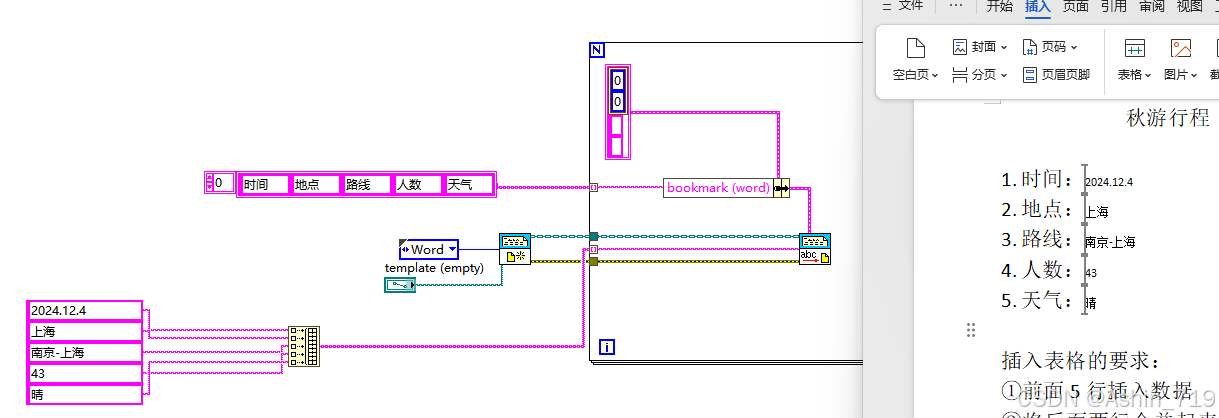

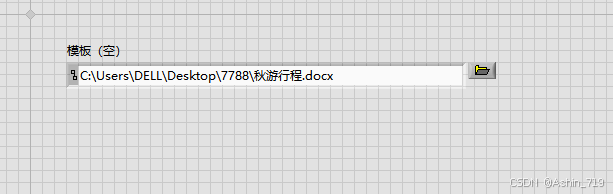

在“创建报表”的“模板（空）”的接线端口创建输入控件，在前面板中选择word模板文档的存放位置。将书签以“字符串数组”的形式写入，将想填的文本内容以“字符串常量”的形式写入。

此处，当多生成几遍就会有一个弊端，填入的文本会被一直填入，那么我们怎么来解决这个问题呢？这里就涉及到了文件路径的问题了。

情况二：加点难度的文件路径

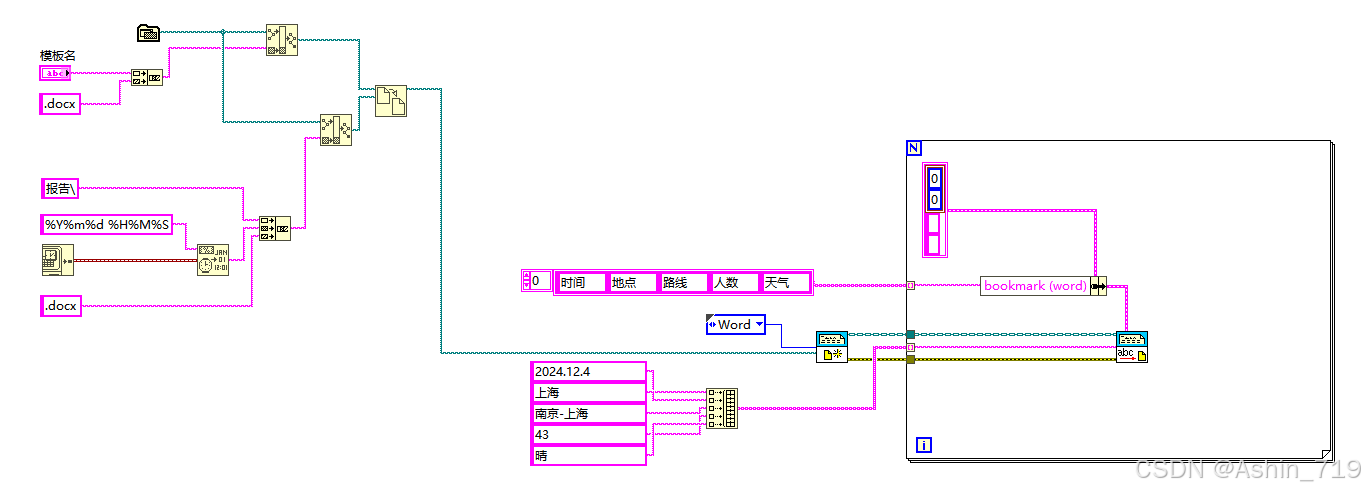

如下图，以时间为文件名进行保存，时间是一直改变的，所以就不会出现文件名重复导致报错的问题了。时间不同生成的报表文件名就不同。

创建路径：这里用到了“复制”函数。将模板的内容通过该函数复制给以时间为名的文件，且存放在了报告文件夹下。此处，简单提一下，格式化时间字符串：%Y%m%d %H%M%S,就是年月日时分秒。

在报表中插入表格。

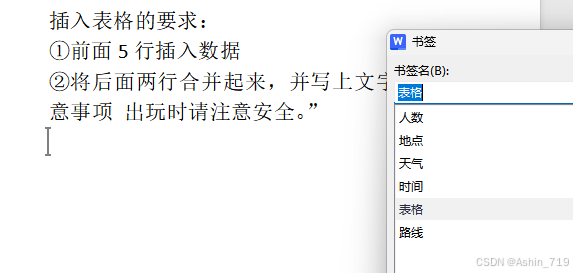

①在word模板中，同上面的步骤插入书签，输入'表格'二字。

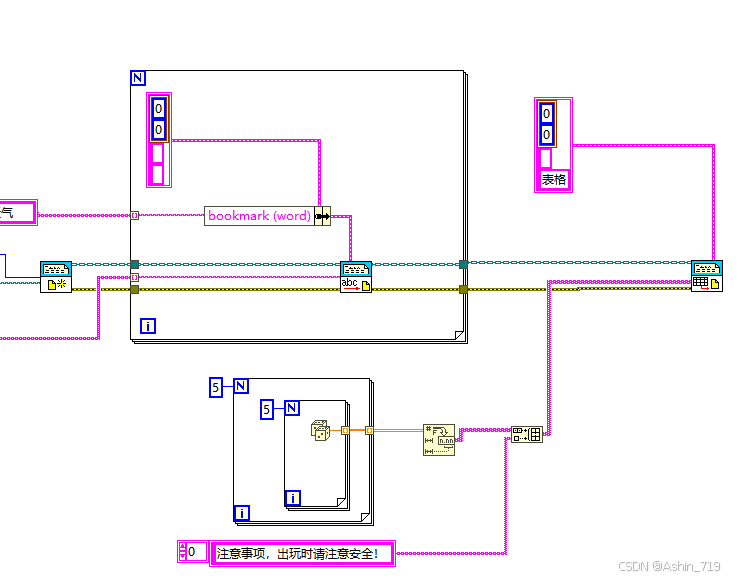

一步一步完成要求。

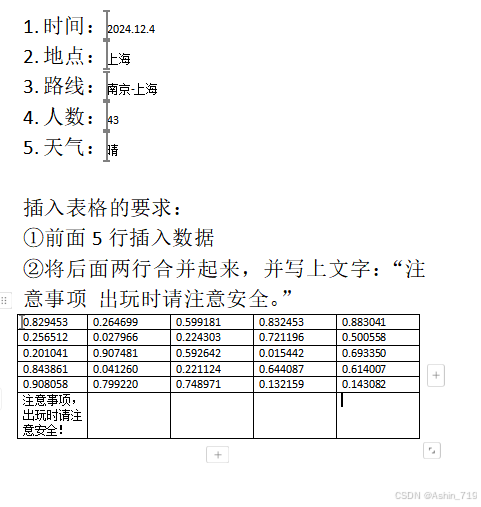

运行程序后，生成的报表如下。表格中的最后一行字的格式不对，我们接下来需要将其所在单元格合并。合并单元格如何用程序来实现呢？

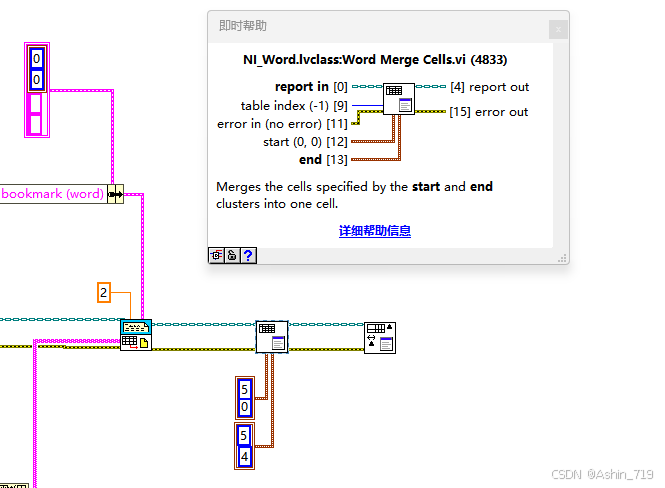

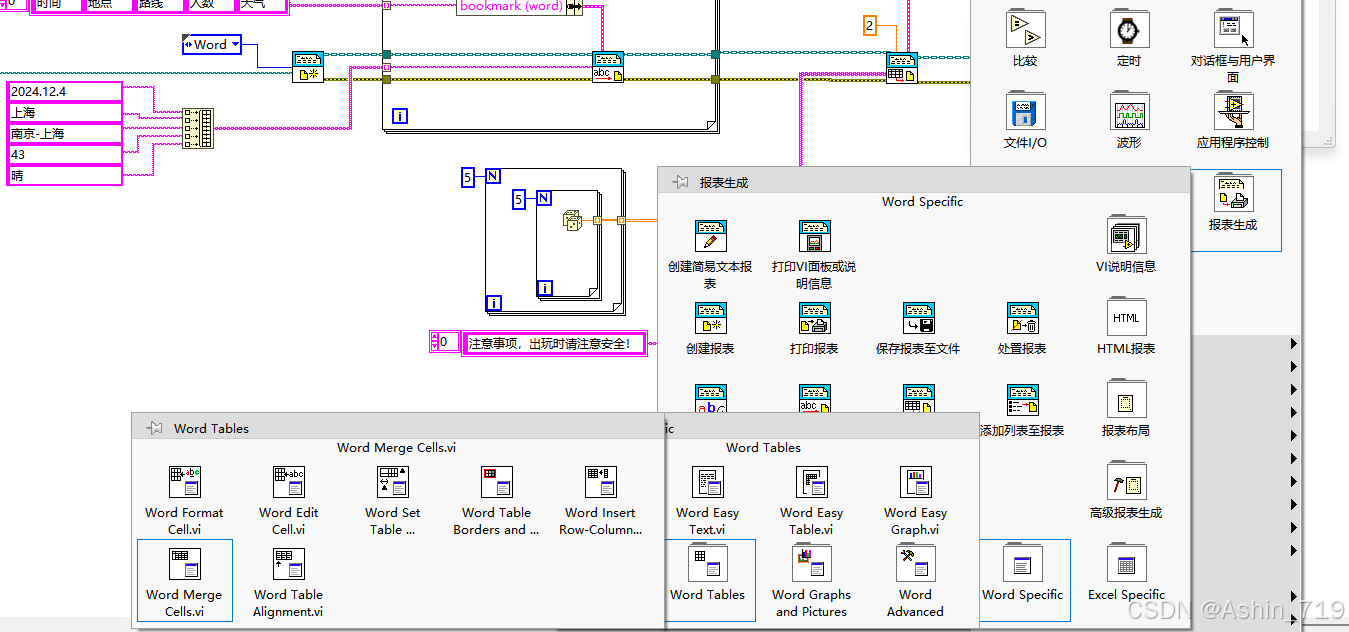

合并单元格用到了如下的"word Merge Cell"函数。

---

输入需要合并的单元格（在表格中从0开始计算）的坐标。

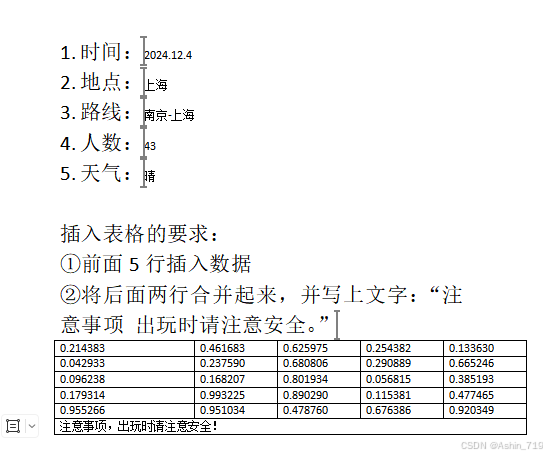

修改完后，再次生成报表，如下，实现了我们的所有要求。

总结

Word模板填入内容就写到这了，下次有空会更Excel模板的！
