电路自学2->储能元件（电容+电感+储能元件的串并联）
A.储能元件的U-Q曲线（两者是代数关系，而非微分或积分的关系）
B.电容元件
a.线性时不变的电容元件：q = Cu（C即为电容）
b.线性时不变电容的电压电流（VCR）↓

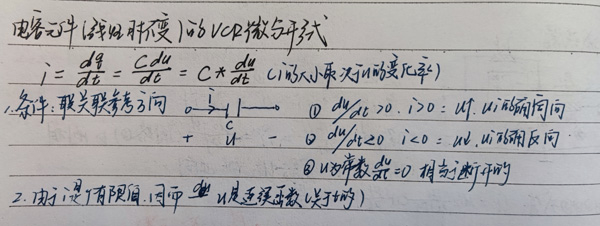

①微分形式↓：
②积分形式↓：

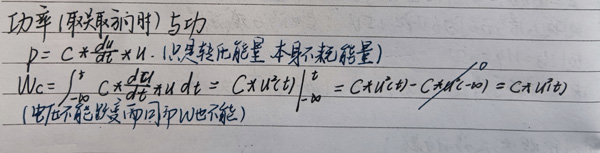

③功率与储能↓：
注：
①微分形式与积分形式成立的条件都是电容元件取关联参考方向（如果取非关联参考方向，需要在微分和积分式前加符号，但是U（t0）前千万别加负号！！！）
②电容是一个记忆元件，从-∞到t的全部历史都与其有关
③研究某一时刻t0后的C电压，需要知道之后的电流和此时的电压U0
c.线性时不变电容的功率（取关联参考方向为吸收功率）->充电时，P>0，吸收功率；放点是，P<0，发出功率↓

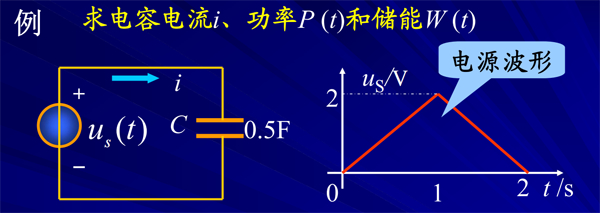

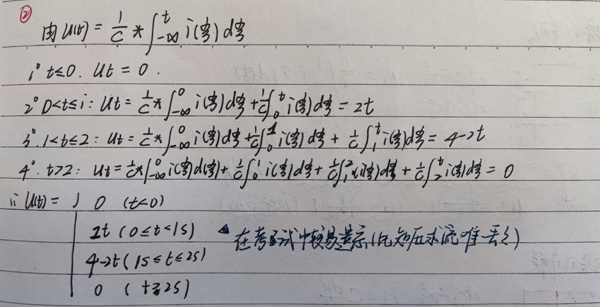

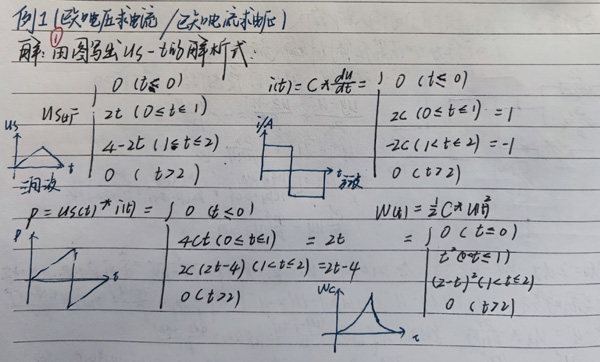

d.实战（例题->由电流求电压、由电压求电流）
A.特性曲线（磁通量与电流特性曲线ψ-i曲线->韦（伯）安特性）也是代数关系
B.线性时不变电感元件：ψ（t） = L*i（t）【L的单位为H亨利】
a.线性电感的VCR

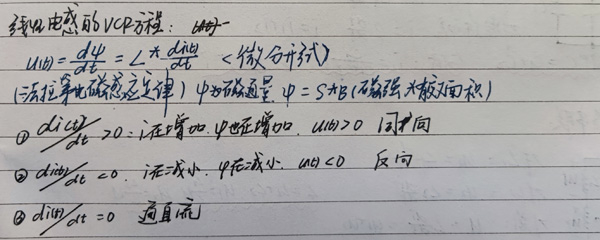

①微分关系：↓
②积分关系：↓

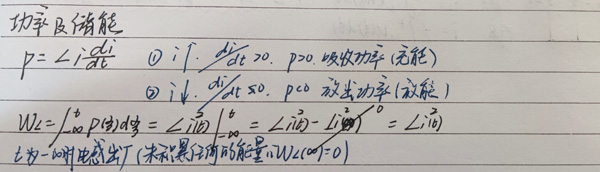

③功率与储能↓：
注：
①为什么u(t)表达式中没有负号，因为u(t)是电感线圈两端的电压与感生电动势的方向恰好相反（感生电动势在线圈内部产生与外部电压相抵抗，其大小为-dψ/dt），我们研究的是外部的电压，而不是内部的感生电动势，因而没有负号！！！
②dψ和i的关系符合右手螺旋定则
③电压有限制，因而电流是t的连续函数
A.n个电容电压的串并联关系

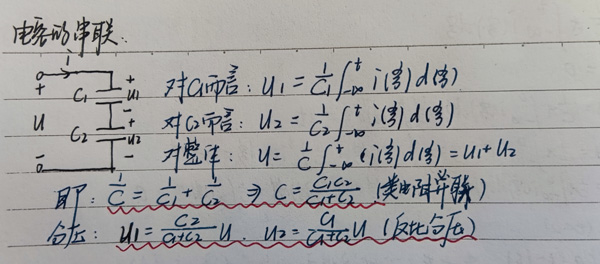

a.电容的串联↓：（i相等，探讨u->积分形式）

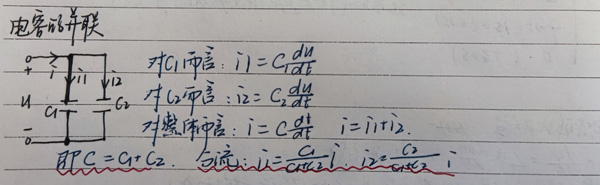

b.电容的并联↓：（u相等，探讨i->微分形式）

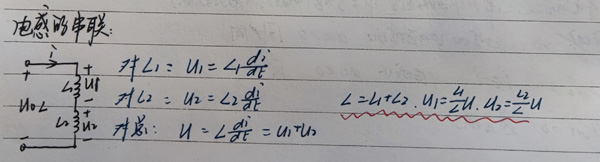

c.电感的串联↓：（i相等，探讨u->微分形式）

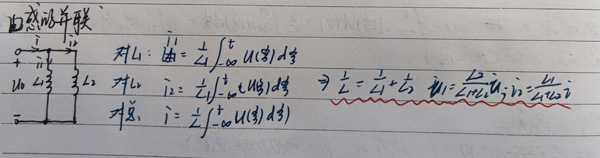

d.电感的并联↓：（u相等，探讨i->积分形式）
e.电容和电感的Y-△变换
