【电子基础硬件学习笔记】之电容（二）

一、电容的作用即用途

其实在不同电子电路中，根据电容的位置，容值，制作材质以及主要用途等方面来说，电容可以有许多种不同作用，言而简之，所说的滤波电容，旁路电容等其本质就是在特定的电路中其电容发挥它本身的属性而对电路产生的不同影响。

从大体上来看，电容最大的作用就是储能与滤波。

1、储能

在电路中我们对电压的储能用到最多的是的电解电容

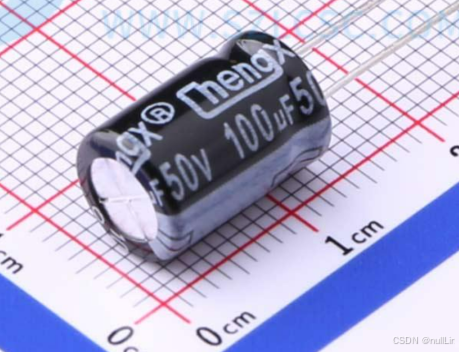

电解电容



电容内部中间两个极板，一片是阳极存正电荷，一片是阴极存负电荷，而且是成对出现，正负之间相互吸引，那么这两个极板之间的磁场就会很强，如果聚集的正电荷越多，电压就越高，储能就越强。

2、滤波

滤波电容是并联在整流电源电路输出端，用以降低交流脉动波纹系数、平滑直流输出的一种储能器件。

滤波电容的作用简单讲是使滤波后输出的电压为稳定的直流电压，其工作原理是整流电压高于电容电压时电容充电，当整流电压低于电容电压时电容放电，在充放电的过程中，使输出电压基本稳定。

滤波电容容量大，因此一般采用电解电容，在接线时要注意电解电容的正、负极。电容滤波电路利用电容的充、放电功能，起到高充低补作用，减小了原电压的波动幅度，使输出电压趋于平滑。（比如高电压12V转5V，经过此步骤已降为5V，不过此时的5V电压是5V单向脉动性直流电压）。

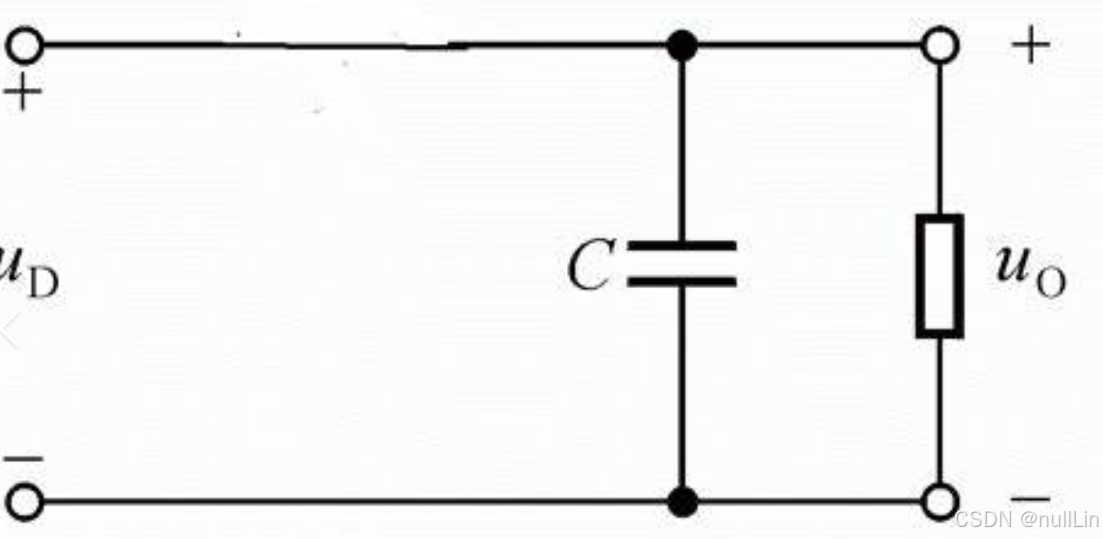

电容滤波

二、电容的常见电路

1、储能电路

这种电容在电路中非常普遍，例如，电源在接入LDO时，一般会在芯片旁边并联一个0.1uF的电容，我们也习惯称之为旁路电容，这里先不论称呼，本质来说，其电容就是发挥它的储能作用为芯片提供持续稳定的电源VCC。

电容储能
​​​​​​

俗话说，“远水解不了近渴！”，电源与芯片之间通过线路连接，这种细而长的走线会在上电时供电产生影响，就好比说我们的走线也会产生寄生电感，会阻碍电流的突变，而芯片对电流的索取也不是恒定不变的，有可能在芯片上一时刻需要的电流为20mA，这一时刻需要100mA，当电源较远时导致供电不及时，从而有可能导致芯片在某一时刻停止工作。这时由于电容的储能作用，会在芯片需要电流时及时放电，保证正常工作，输入平滑。

2、滤波电路

2.1 旁路电容

旁路电容

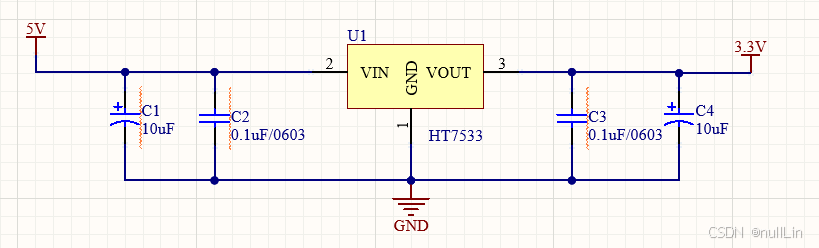

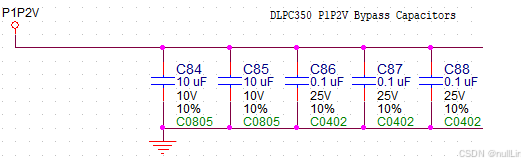

以上两个10uF电容主要作用为储能，为了平滑供电。0.1uF电容一般作为旁路电容使用（旁路电容：芯片一般要求每个管脚旁边放置一颗。如果SoC管脚比较紧密，无法保障每个管脚旁边放置一颗的话，可以适当减少，比如2~3个管脚共用一颗，距离要靠近，不能太远。或者2~5个管脚共用2可旁路电容）。

2.2 LC滤波电路

LC滤波在SoC的需求，一般是磁珠+电容的方式，不是电感+电容的方式。下图是海思3521芯片的PLL部分：

LC电路

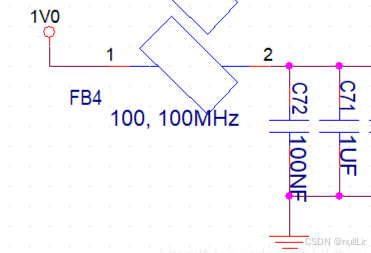

此电路是用100R/100MHz磁珠+1uF+0.1uF的电容构成。

通常，LC滤波用于一些要求略高的功能模块，模拟部分，PLL部分等。纯数字部分一般用储能电容+旁路电容的方式就能满足需求。

2.3 pi型滤波

pi型滤波是SoC对电源要求更高的情况下才会使用的。

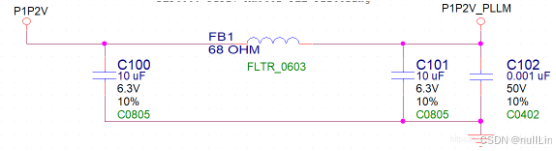

PI滤波

2.4 RC滤波

RC滤波一般用的比较少，实在没办法才会用到。一般是用个几欧姆的电阻，比如5.1欧姆，后面是储能电容和旁路电容。一般来说，SoC工作的情况下，等效电阻也就是几欧姆，到十几欧姆，所以这种LC滤波虽然能有效减小纹波，但是也会容易导致压降比较大，芯片无法工作。

RC滤波


三、总结

电容作为基本电子元器件，运用场景普遍，在不同电路中具有不同的作用且与其容值大小都有这密切关联，要熟练在合适电路中选用合适的电容需不断了解相关电路与其原理。

以此记录，日后需不断学习！
