DSP数字信号处理知识点（一）

一、DSP特点

1.存储器采用哈佛结构

        哈佛结构即将程序存储和数据存储分开，有独立的总线并行执行，提高运算速度。

2.流水线操作

        六级流水：预取指——>取指——>译码——>寻址——>取数——>执行。

3.独立的硬件乘法累加单元

        MAC指令：单周期乘加运算。

4.独立的DMA总线和控制器

        提高数据吞吐率，加快信号处理速度。

5.独立的地址发生器和移位器

        地址发生器（DAG），节省公用ALU时间。

6.零开销循环

        循环计数和条件转移操作有专门硬件单元控制

7.特殊的DSP指令

8.丰富的硬件配置

二、分类

1.按基础特性分

        静态DSP芯片：这种类型的DSP芯片能够在指定的时钟频率范围内正常工作，即使时钟频率有所变化，也不会影响其性能，通常适用于低功耗应用场景。

        一致性DSP芯片：这种芯片拥有兼容的指令集和机器码架构，可以与其他同类的DSP芯片无缝集成，常见于高性能计算需求中。

2.按用途分

        通用型DSP芯片：这类芯片设计灵活，适合多种常规的DSP应用，如图像处理、通信技术等。

        专用型DSP芯片：专为特定任务或运算设计的DSP芯片，它们可能具有更强的处理能力或优化了某些特殊的功能，如数字滤波、卷积和快速傅里叶变换（FFT）。

3.按数据格式分

        定点DSP芯片：数据存储和处理以定点数值表示，常见的定点格式包括整数和小数。较为便宜。

        浮点DSP芯片：数据存储和处理以浮点数值表示，支持IEEE标准的浮点格式或其他自定义格式。

三、DSP芯片的选择要素

        运算速度、运算精度、功耗（常见的有5V、3.3V、1.8V，一般为3.3V）、价格、硬件资源、开发工具（CCS）

四、DSP系统组成

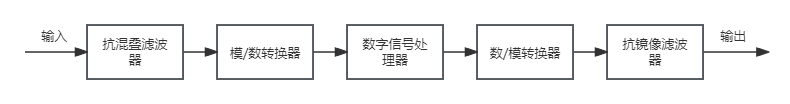

        输入一个模拟信号，例如音视频信号时，抗混叠滤波器将高于奈奎斯特频率的分量滤掉，防止信号频谱混叠；模/数转换器将模拟信号转换为数字信号，数字信号处理器完成数字信号的相关处理算法，再由数/模转换器将数字信号转换为模拟信号，经过抗镜像滤波器完成模拟信号的重建，得到平滑的波形输出。

        离散——量化——处理——编码。抗混叠滤波器和抗镜像滤波器都为低通滤波器，奈奎斯特频率=1/2采样频率。

五、DSP系统特点

        优点：1.接口方便，易于模块化设计和集成；2.可编程，易于重复使用；3.快速稳定、精度高（快速是由主频决定）。

        缺点：1.成本和开发复杂度高；2.功耗较大；3.范围受限。
