大唐杯学习笔记:Day4

1.1NR帧结构

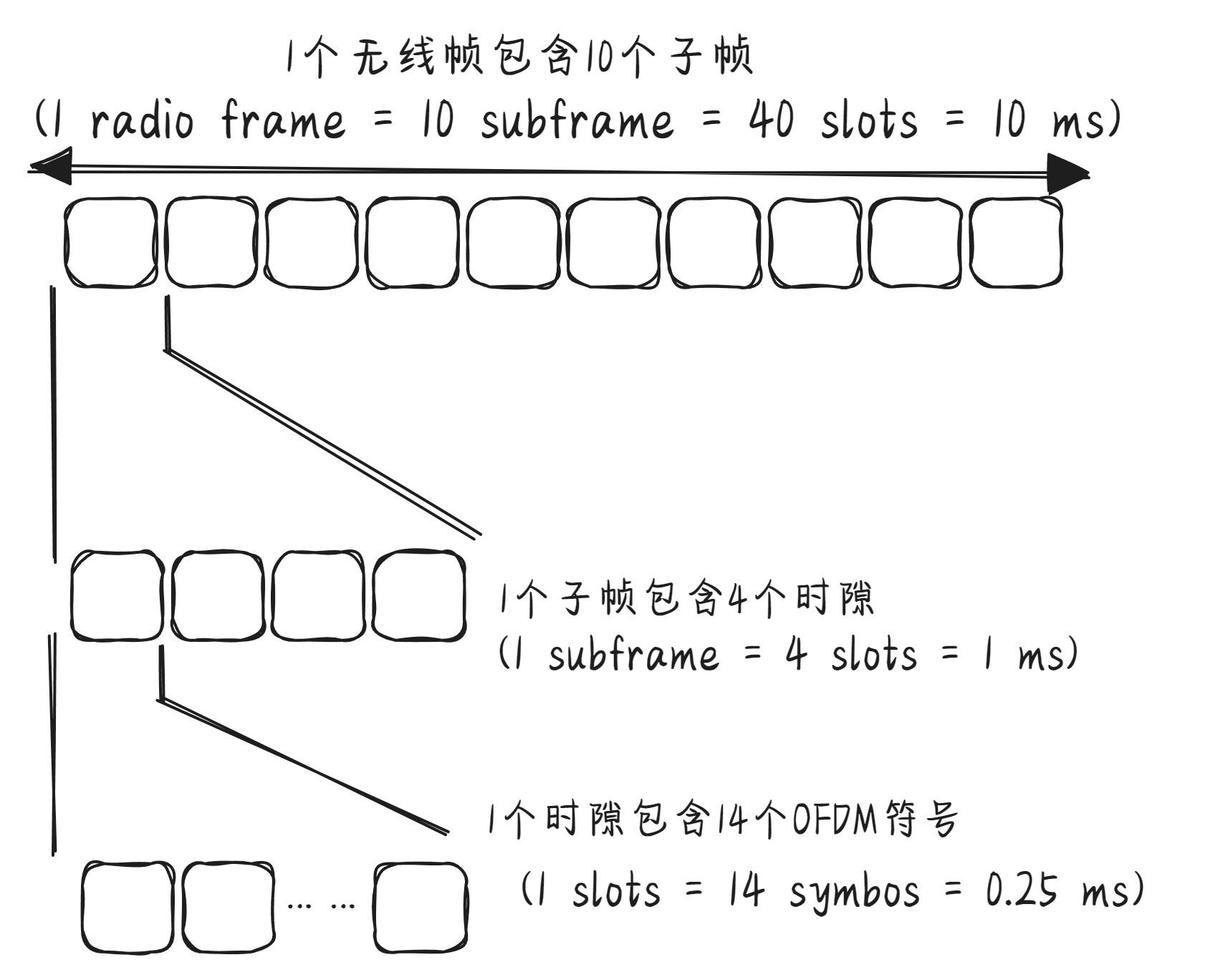

5G NR中,依然采用一帧10ms,并将一帧分为10子帧,每个子帧为1ms。每个子帧包含几个时隙(slot),每个时隙由14个OFDM符号构成(在常规CP下)。

μ \mu μ Δ f = 2 μ ∗ 15 [ K H Z ] \Delta f=2^{\mu}*15[KHZ] Δf=2μ15[KHZ]Cyclic prefix
015Normal
130Normal
260Normal,Extended
3120Normal
4240Normal

由于子载波间隔可变,每一个子帧的时隙数也是可变的,即当 μ \mu μ取值不同时,时隙数也不同。而在扩展CP中,仅支持 μ \mu μ等于2时存在,其他取值时不存在扩展CP。

表1:常规CP时隙和OFDM符号
μ \mu μ N s y m b s l o t N_{symb}^{slot} Nsymbslot N s l o t f r a m e μ N_{slot}^{frame\mu} Nslotframeμ N s l o t s u b f r a m e μ N_{slot}^{subframe\mu} Nslotsubframeμ
014101
114202
214404
314808
41416016

5GNR支持多种子载波间隔,在不同子载波间隔配置下,无线帧和子帧的长度是相同的。无线帧长度为10ms,子帧长度为1ms。

时隙符号配比

上下行之分,在NR中变成了符号级。NR中的时隙内的OFDM符号被分为"downlink"(表示为D)、“flexible”(表示为X)或"uplink"(表示为D)。Flexible可用上\下行传输,GP或预留资源;NR支持每个时隙最多包含两个转换点。

子帧配置

-不再沿用LTE的固定帧结构方式,而是采用半静态无线资源控制(RRC)配置和动态下行控制信息(DCI)配置相结合的方式进行灵活配置;

-RRC配置:小区专用和UE专用的两种方式;

-DCI配置:SFI(时隙格式指示)和DCI调度两种方式

-支持不同的周期配置;

-支持双周期配置;

eMBB场景,按照30kHZ子载波间隔,各厂家提出了典型的帧结构Option1~Option5。

Option1

2.5ms双周期帧结构,每5ms里面包含5个全下行时隙,三个全上行时隙和两个特殊时隙。Slot3和Slot7为特殊时隙,配比为10:2:2(可调整):DDDSUDDSUU。

NR的基本时间单位为 T c T_c Tc( T c = 1 Δ f m a x ∗ N f T_c=\frac {1}{\Delta f_{max}*N_f} Tc=ΔfmaxNf1),其中 Δ f m a x = 480 ∗ 1 0 3 , N f = 4096 \Delta f_{max}=480*10^3,N_f=4096 Δfmax=480103,Nf=4096
