一、技术背景
运营商边界路由器通同一台设备连接多个客户,客户之间应该实现路由隔离。目的是区分不同的用户。
二、实验拓扑
三、实验要求
1.如图所示完成基本配置
2.在A与B公司边界路由器下配置到运营商边界路由器的默认路由。
3.在运营商的边界路由器上配置vpn实例,实例名为vpna和vpnb,分别承载公司A与B的路由业务。
四、配置详解
A:
#
interface GigabitEthernet0/0/0
ip address 10.0.1.1 255.255.255.0
ip route-static 0.0.0.0 0.0.0.0 10.0.1.2
B:
interface GigabitEthernet0/0/0
ip address 10.0.2.1 255.255.255.0
#
ip route-static 0.0.0.0 0.0.0.0 10.0.2.2
ISPRF:
ip vpn-instance VPNA//配置vpn实例VPNA
ipv4-family//开启VPN实例的IPv4地址族
#
ip vpn-instance VPNB
ipv4-family
#
interface GigabitEthernet0/0/0
ip binding vpn-instance VPNA //将接口绑定到VPNA
ip address 10.0.1.2 255.255.255.0
#
interface GigabitEthernet0/0/1
ip binding vpn-instance VPNB//将接口绑定到VPNB
ip address 10.0.2.2 255.255.255.0
五、配置验证

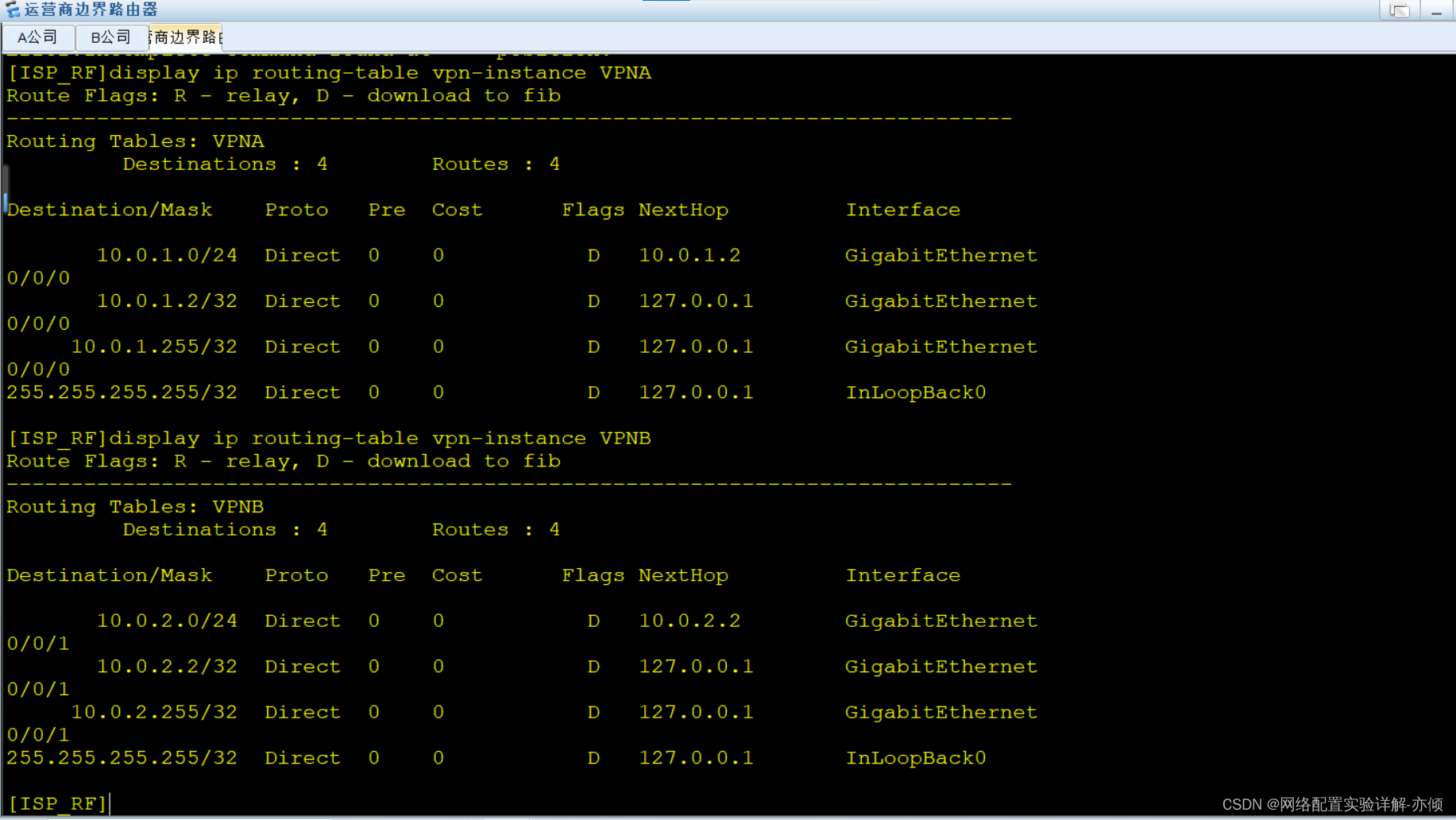

使用命令查看可以看到,VPNA只有公司A的路由,VPNB只有公司B的路由.
不好的的地方,或者有哪些地方有错误,请大家批评指正。谢谢!
