1分钟搞懂比特率和波特率以及他们之间的换算关系

        1分钟就能看懂波特率和比特率以及他们的换算关系；在原理图设计时，芯片与芯片之间的波特率要求。

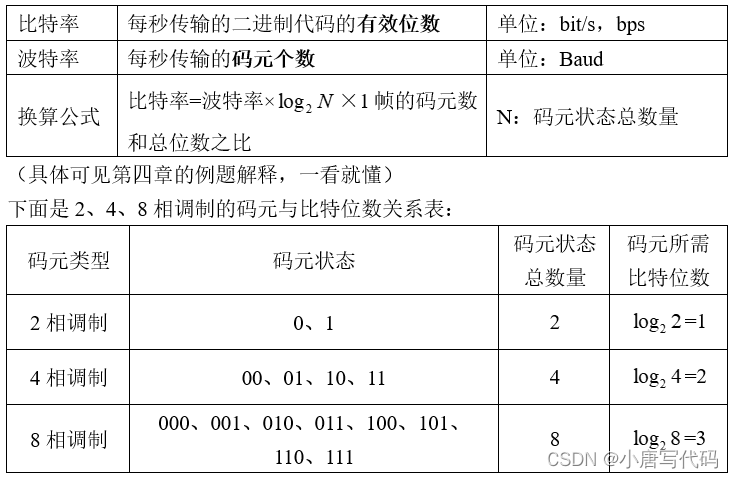

1、总体概述

2、什么是波特率

        波特率是指串口通信的速率。

        波特率本来的意思是每秒传输码元的个数，单位是码元/s。通用的波特率是115200bps。

        波特率是传输通道频宽的指标。

3、什么是比特率

        比特率表示有效数据的传输速率，即单位时间内传输比特数（有效二进制数据位数），单位是bit/s，或者是bps。

4、例题解释（一看就懂）

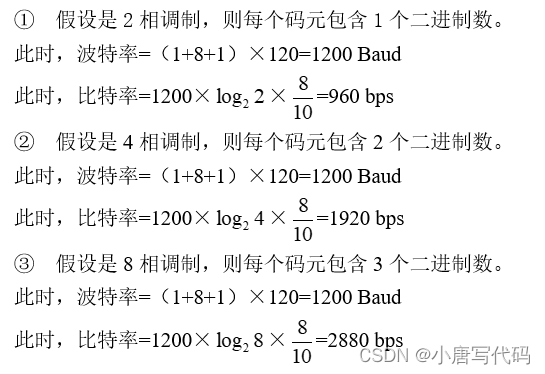

        假设每秒传输120个数据帧，其字符格式规定包含1个起始位、8个码元、1个终止位，则波特率和比特率分别为？

        在二进制调制下，一个码元就是一个bit，此时波特率等于比特率，单片机的串口通信基本都是二进制调制（高电平表示1，低电平表示0，一位就是1bit），所以串口的波特率经常会和比特率混用。

5、原理图设计时，需要怎样考虑波特率的问题

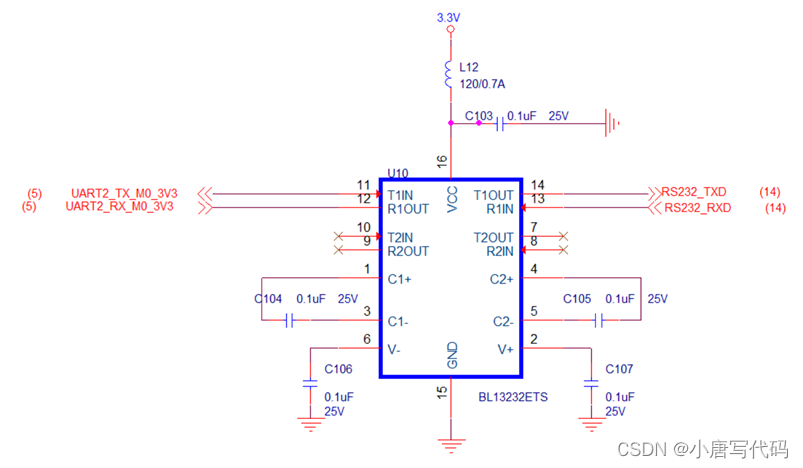

        以BL13232ETS这颗芯片为例，这颗芯片是上海贝岭股份有限公司生产的，其作用是将UART转换为RS232，用于调试。如下图所示：

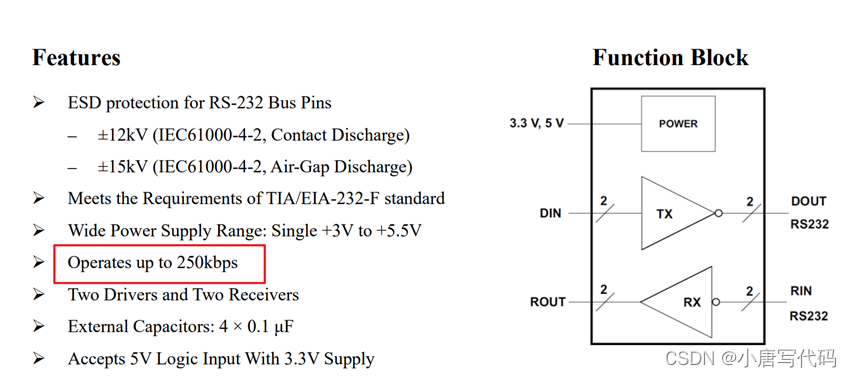

        由于主处理器的波特率默认是1500kbps，查阅手册发现，这颗芯片最高只支持250kbps，达不到要求。（可以理解为：水龙头开得太大，而瓶子很小，装不下）

        则需要联系厂商去降低波特率。

        所以，在需要传输信号的情况下，要考虑两边的波特率是否能够匹配，不然打出来的板子一定会出问题。
