创建单逻辑器件
这种器件只有一个图形符号。一般命名方式:连接器为J,芯片为U,电感为L,电阻为R,电容为C,MOS管和三极管为Q,二极管为D,晶振为T,保险丝为F。

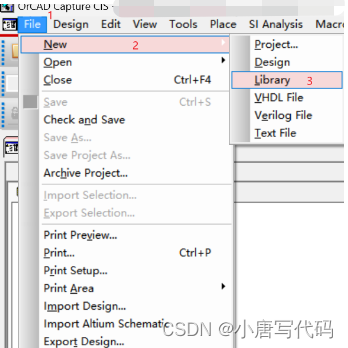

首先新建库文件,选择保存在和你原理图相同的文件夹(方便找)
然后下面就会出现一个Library的文件夹:

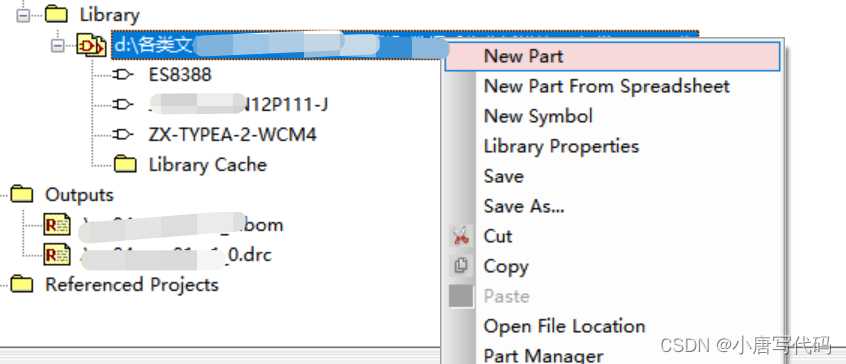

右击新建:
然后点击OK按钮,就进入到绘制界面了。
创建多逻辑器件
首先解释为什么一个器件要画成好几个封装,是因为有些器件,比如COMe连接器,主处理芯片,桥片等,其引脚数量多达几百针,如果画成一个封装,会太拥挤,图纸可能也放不下。所以我们可以按照针脚信号类型分类,把信号相同模块的针脚,画在一个封装里,这样画原理图时就会显得很清晰。
再次右击---->New Part

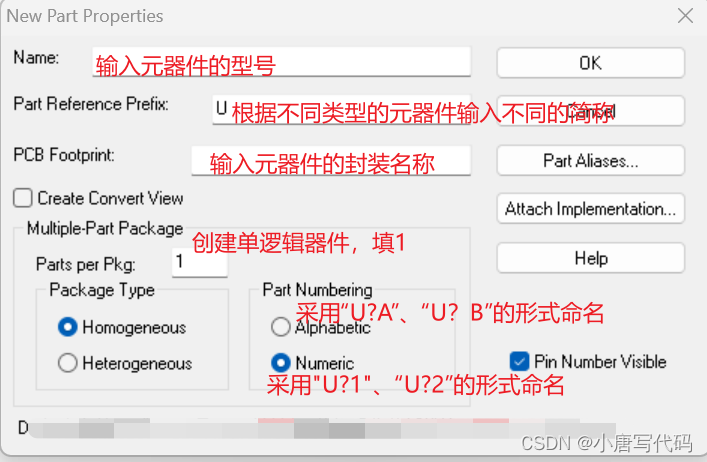

其中,Package Type是针对多逻辑器件的选项,如果多个逻辑器件的图形形状是完全一样的,就选择Homogeneous;反之则选择Heterogeneous。
在这里我们选择2,便是这一个电子元器件在原理图封装上画成了2个,
然后就进入到绘制界面:
上图是绘制的A部分,现在还要绘制B部分,点击View---->Next Part,开始绘制B部分。
绘制好后,这个多逻辑器件的封装就完成了。
