低功耗欠压闭锁电路实现锂电池过放保护，以及电路板啸叫问题解决。

预期功能

        锂电池电压随着使用逐渐降低，使用欠压闭锁电路实现低于一个给定电压值自动断电，断电后功耗控制在50uA以内。

电路原理

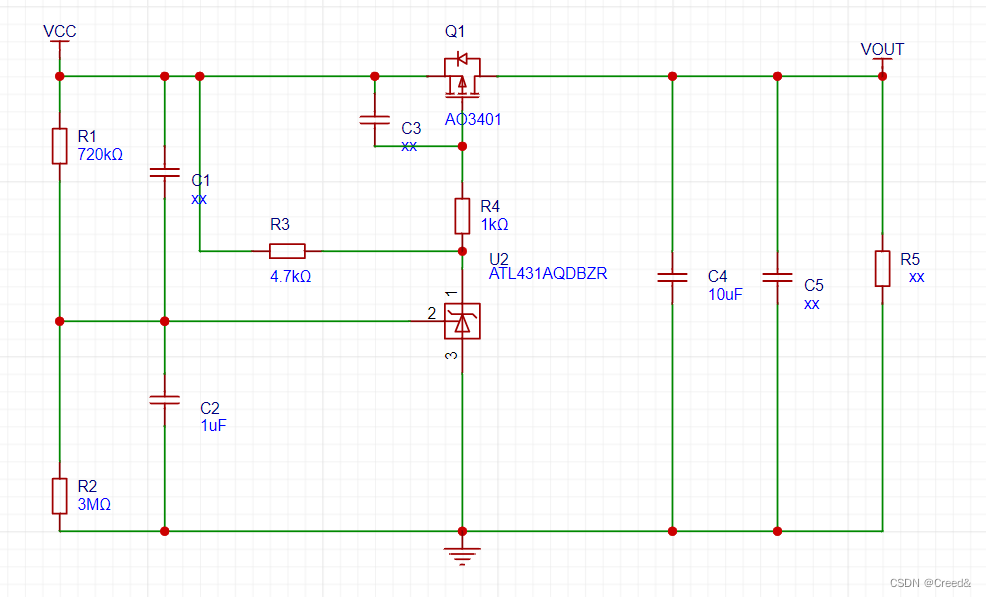

     原理图如下，通过R1R2两电阻分压，理论上ATL431的REF引脚电压大于2.5V时导通，当电压高于12V时ATL431导通，拉低AO3401的栅极，PMOS导通电源为后续电路供电。当电压低于12V时经分压后电压低于2.5V时ATL431截止，经过上拉电阻R3拉高AO3401的栅极，PMOS截止停止供电。从而实现欠压闭锁功能。

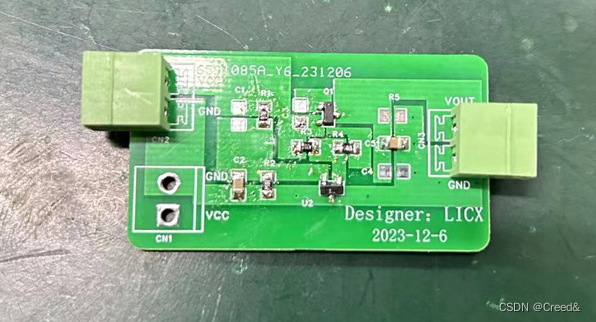

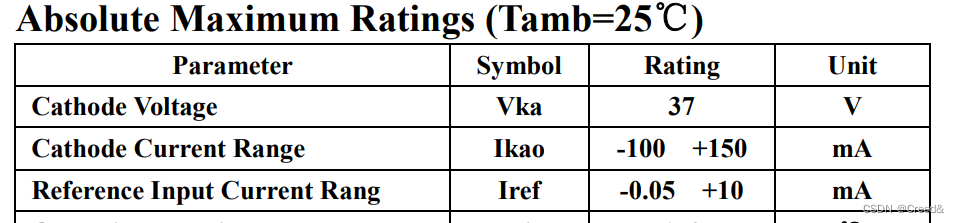

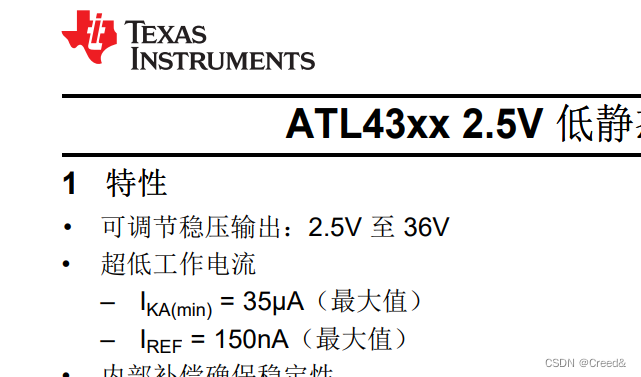

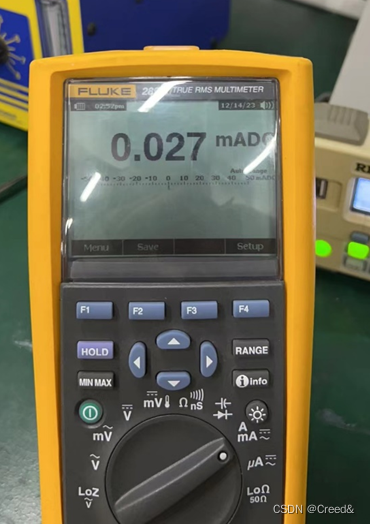

ATL431和与TL431都可以实现电路功能，但是ATL431有着更低的IREF，所以可以实现更小的功率，实测发现闭锁时功耗在27uA达到了低于50uA的要求。

问题及解决方案

截止电压偏移

     理论计算截止电压为12V，实际测试截至电压为12.5V。原因是理论上ATL431的REF引脚电压大于2.5V时导通，实际上测试导通时REF引脚电压为2.349V，更换芯片测试电压为2.352V，不同芯片间会存在一定的差异。实际分压电阻的取值要根据芯片的差异性进行配置。

电路板啸叫

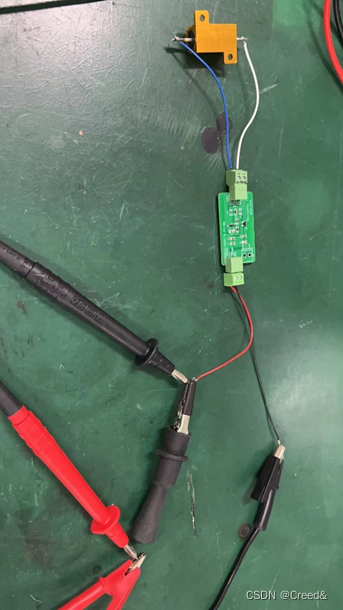

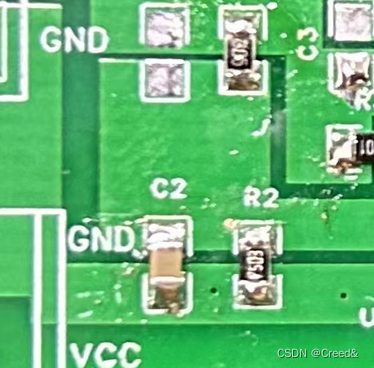

     正常使用时不会出现啸叫的问题，在进行测试分压电阻的电压时会出现啸叫的问题，在R2上并联一个1uF的电容后啸叫问题得到解决。
