文章描述了在蓝桥杯开发板上，使用锁存器和复用IO口时遇到的问题，LED灯正常但后六个灯闪烁不易察觉。问题源于将数码管显示功能放在定时器中断中，中断执行后未及时清除P0口导致的。解决方法是在数码管显示函数中添加P0的清除操作。

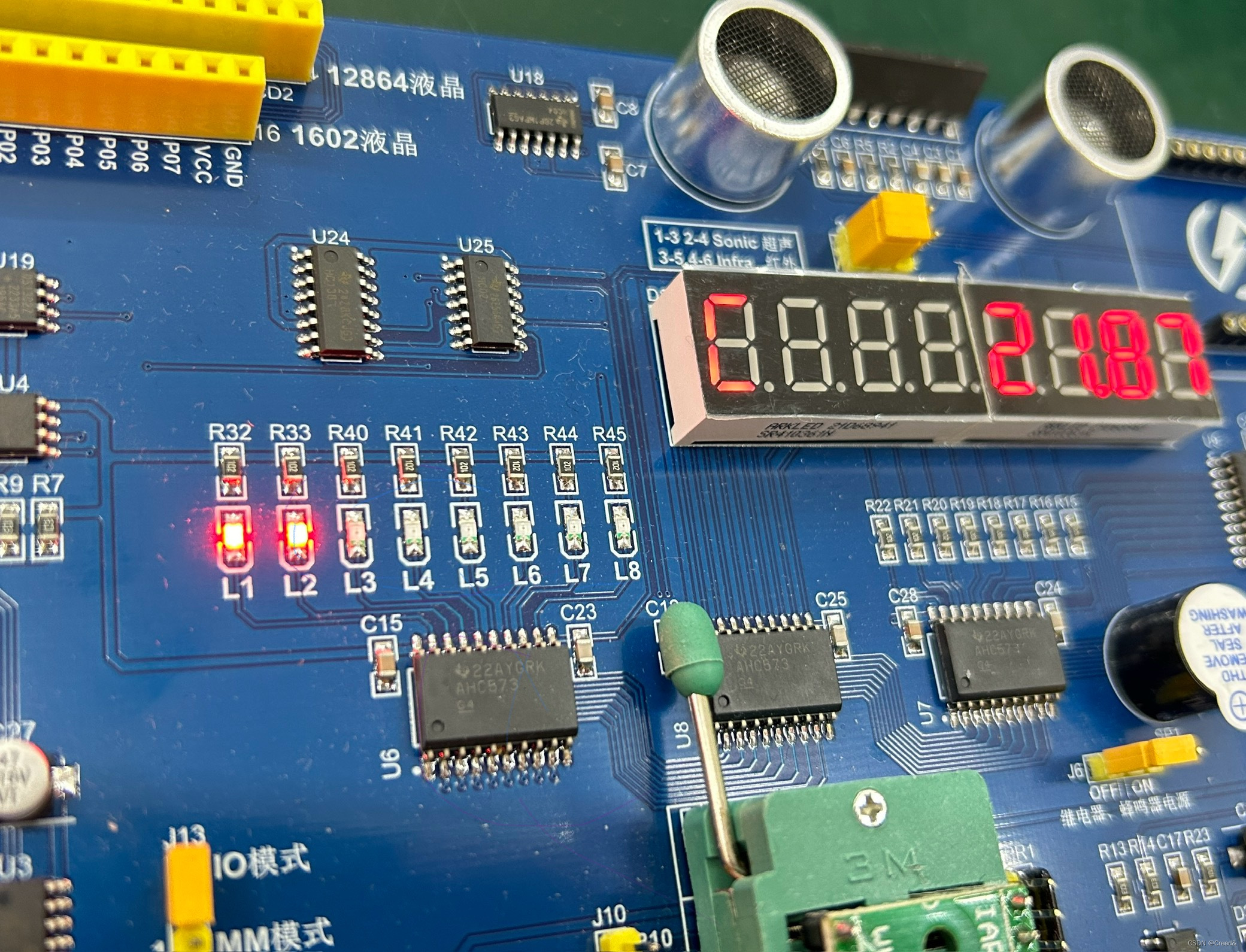

如图L1L2正常点亮，但是后边的6个灯会以一个几乎注意不到的亮度闪烁，很难拍到效果。

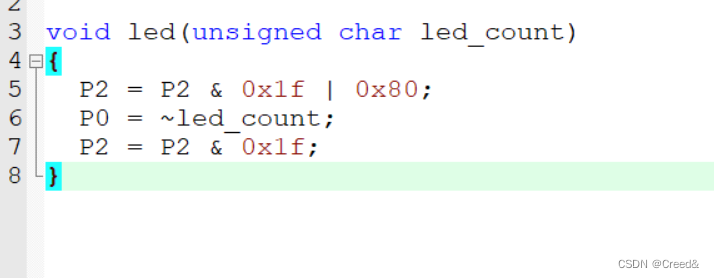

蓝桥杯的开发板用到了锁存器，以及将几个不同模块功能复用到了同一组IO口，比如P0口既控制led灯又控制数码管。

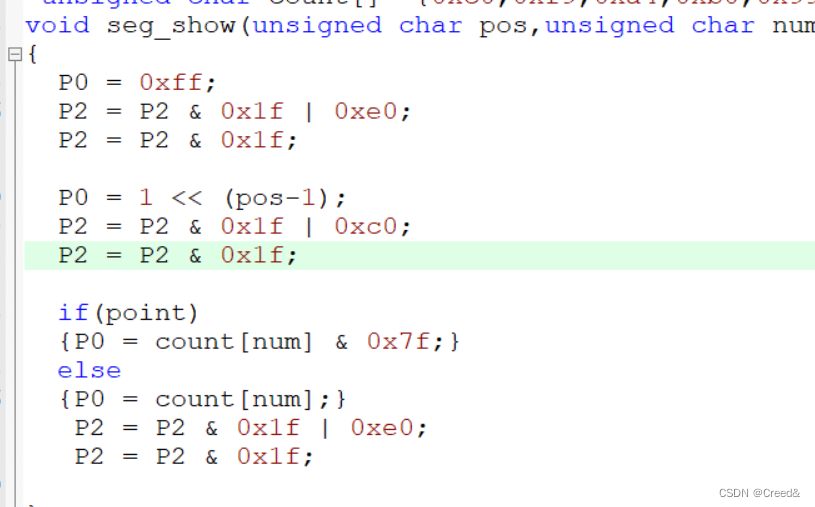

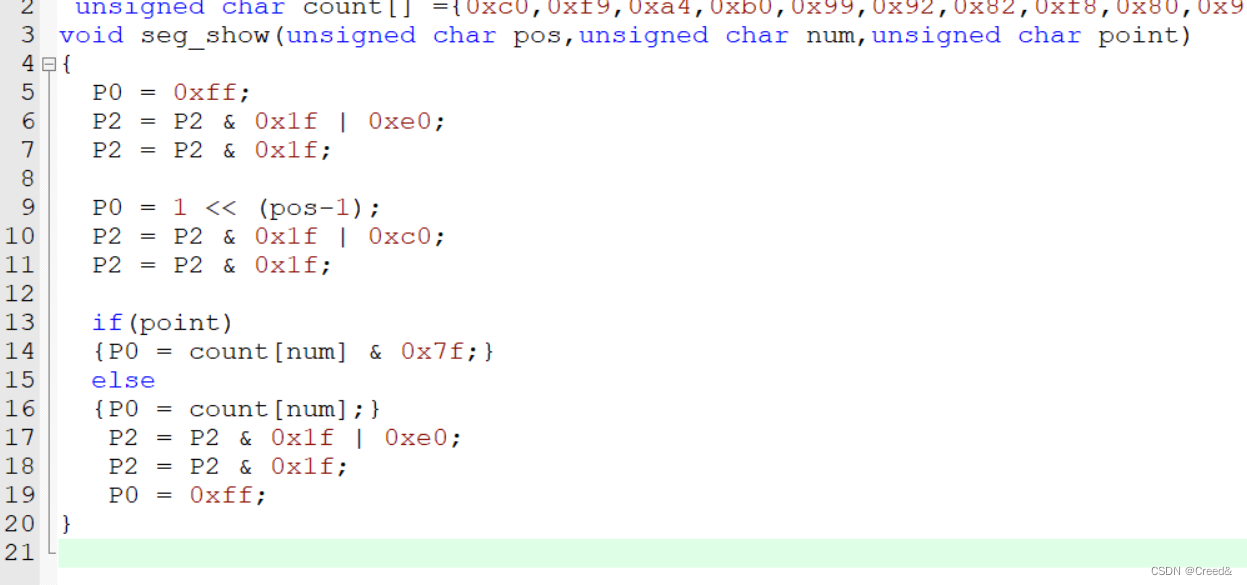

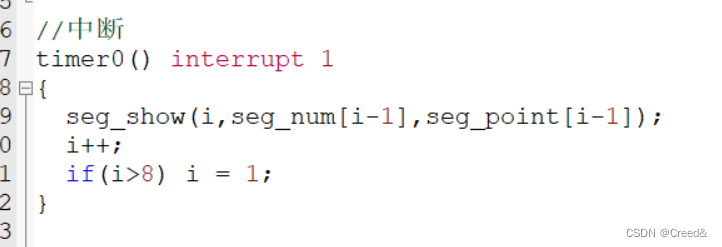

直接说明问题原因，我将数码管动态显示功能放到了定时器中断函数中。如果在led锁存器打开并给P0赋值后进入中断，中断显示完成返回主函数这时会显示P0并锁存。在数码管显示函数最后要加上一条P0的清除，这里是让led没有显示即赋值0xff；
