Cubemx的配置

1.配置RCC

设置高速外部时钟HSE 选择外部时钟源

2.配置SYS

设置成SW-Debug模式

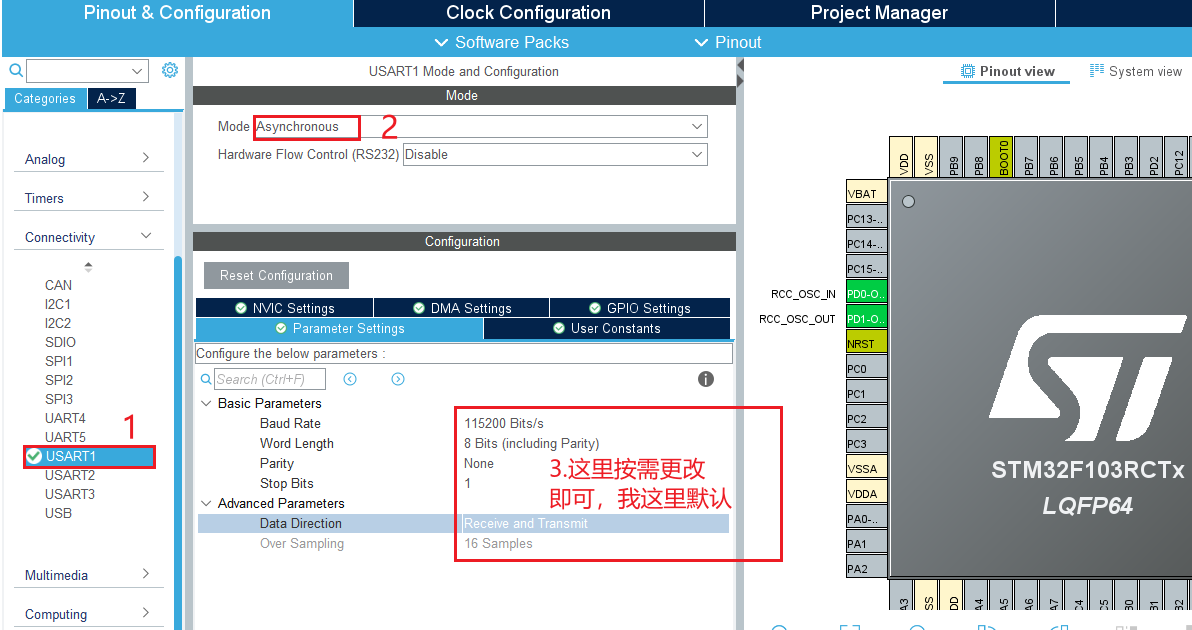

3.配置串口

开启USART1，使能（Asynchronous）异步模式

打开串口中断，方便后续的接收中断实验。

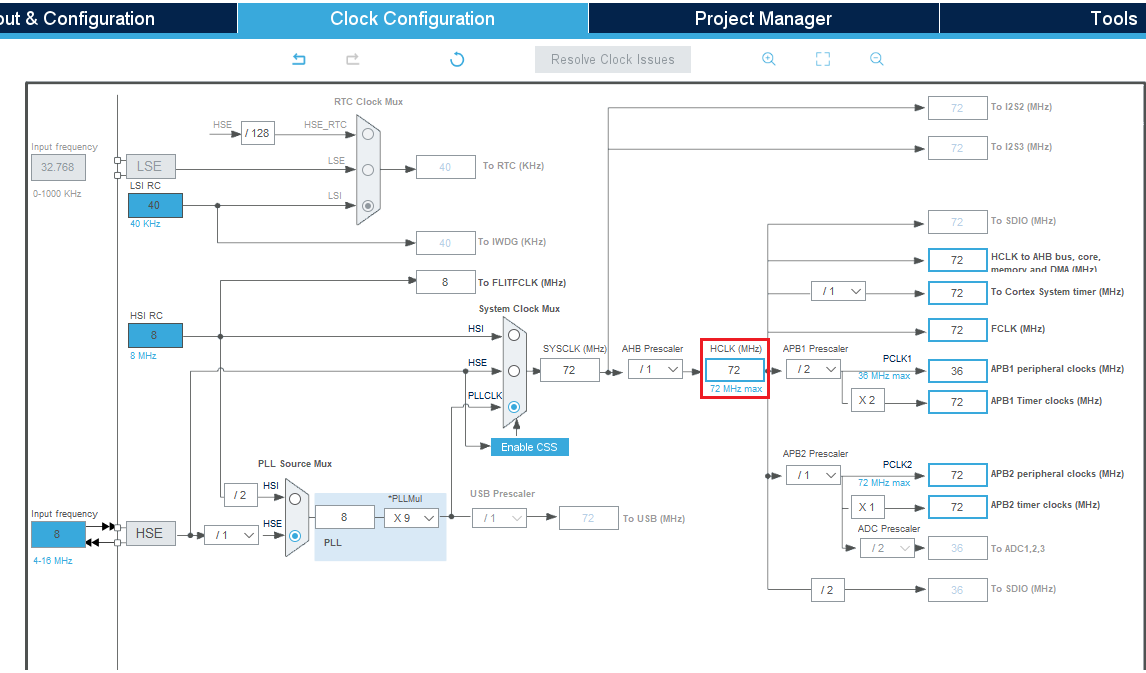

4.配置时钟树

在HCLK写72M，再回车即可自动配置完成。

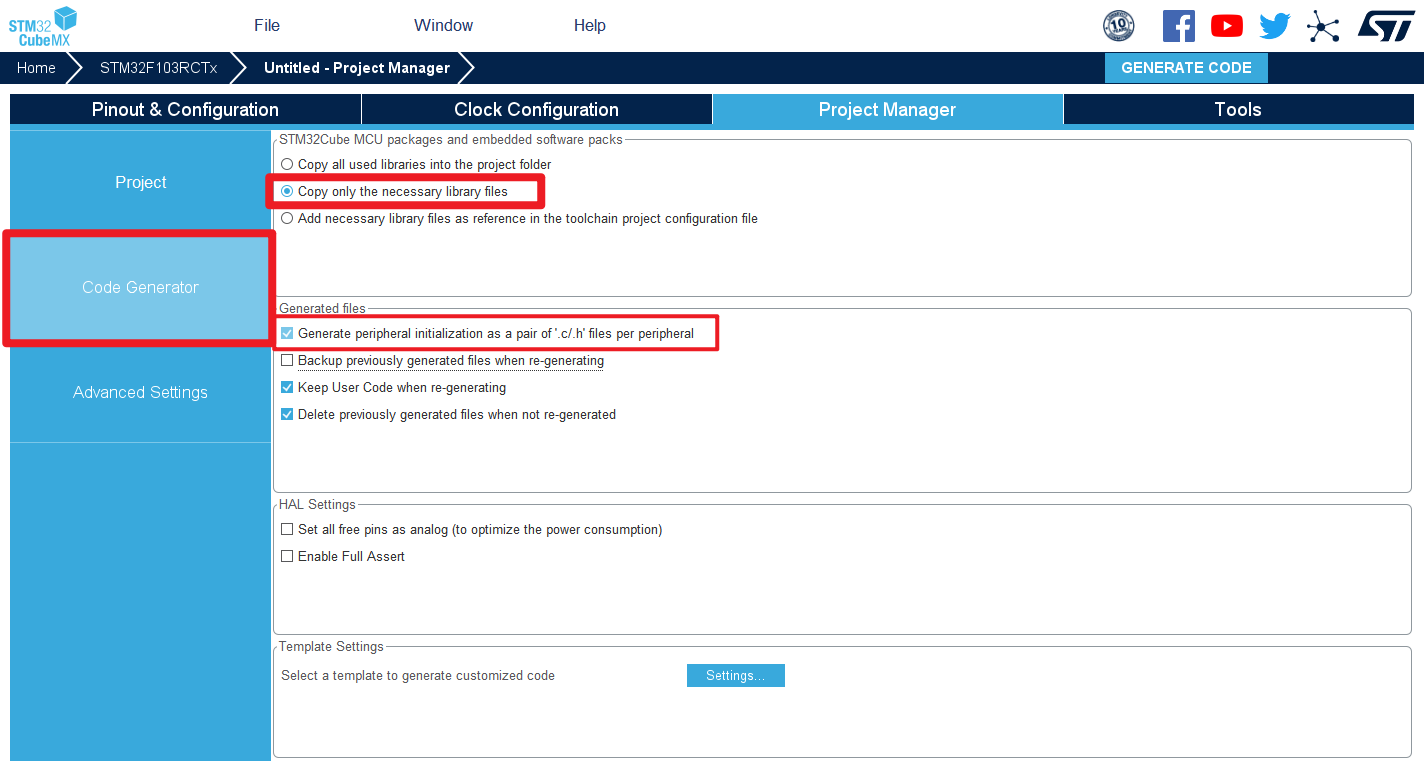

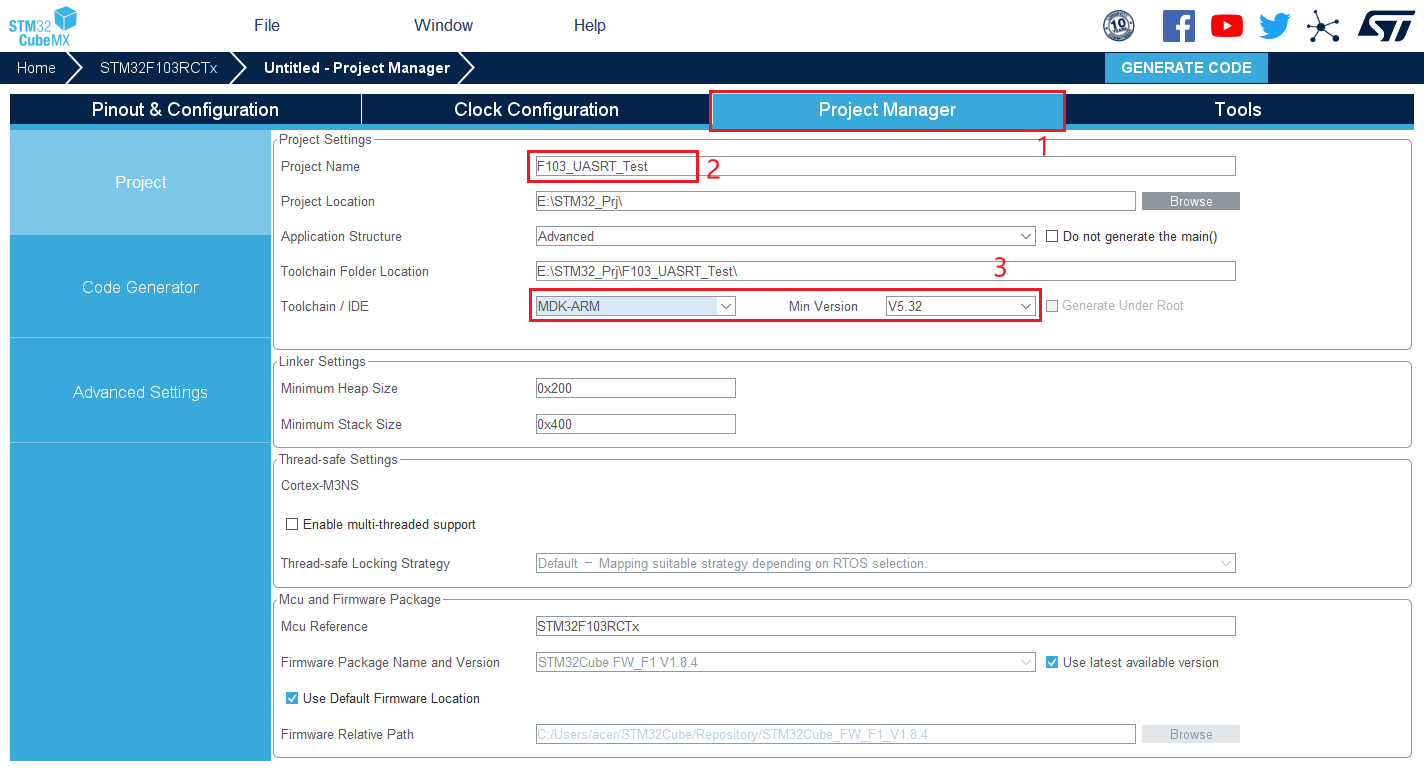

5.设置工程名字

Keil的配置

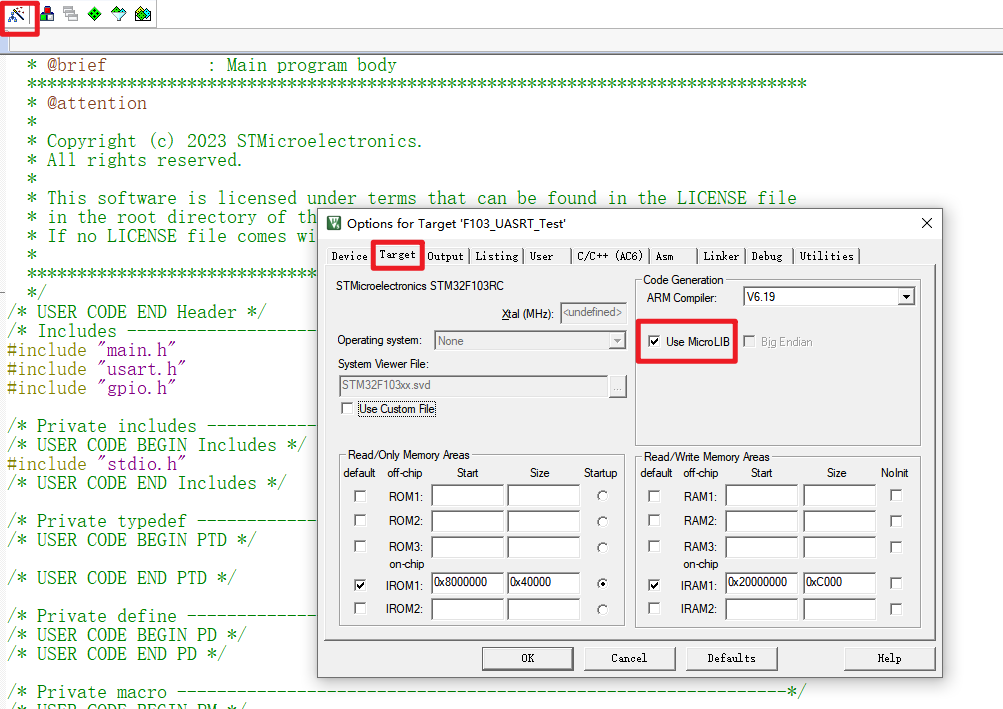

勾选上 Use MicroLIB！！！！！！！

正常配置Debug

实验1：串口发送

接下来编写业务代码

重定向printf；

/**
  * 函数功能: 重定向c库函数printf到DEBUG_USARTx
  * 输入参数: 无
  * 返 回 值: 无
  * 说    明：无
  */
int fputc(int ch, FILE *f)
{
  HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 0xffff);
  return ch;
}

/**
  * 函数功能: 重定向c库函数getchar,scanf到DEBUG_USARTx
  * 输入参数: 无
  * 返 回 值: 无
  * 说    明：无
  */
int fgetc(FILE *f)
{
  uint8_t ch = 0;
  HAL_UART_Receive(&huart1, &ch, 1, 0xffff);
  return ch;
}

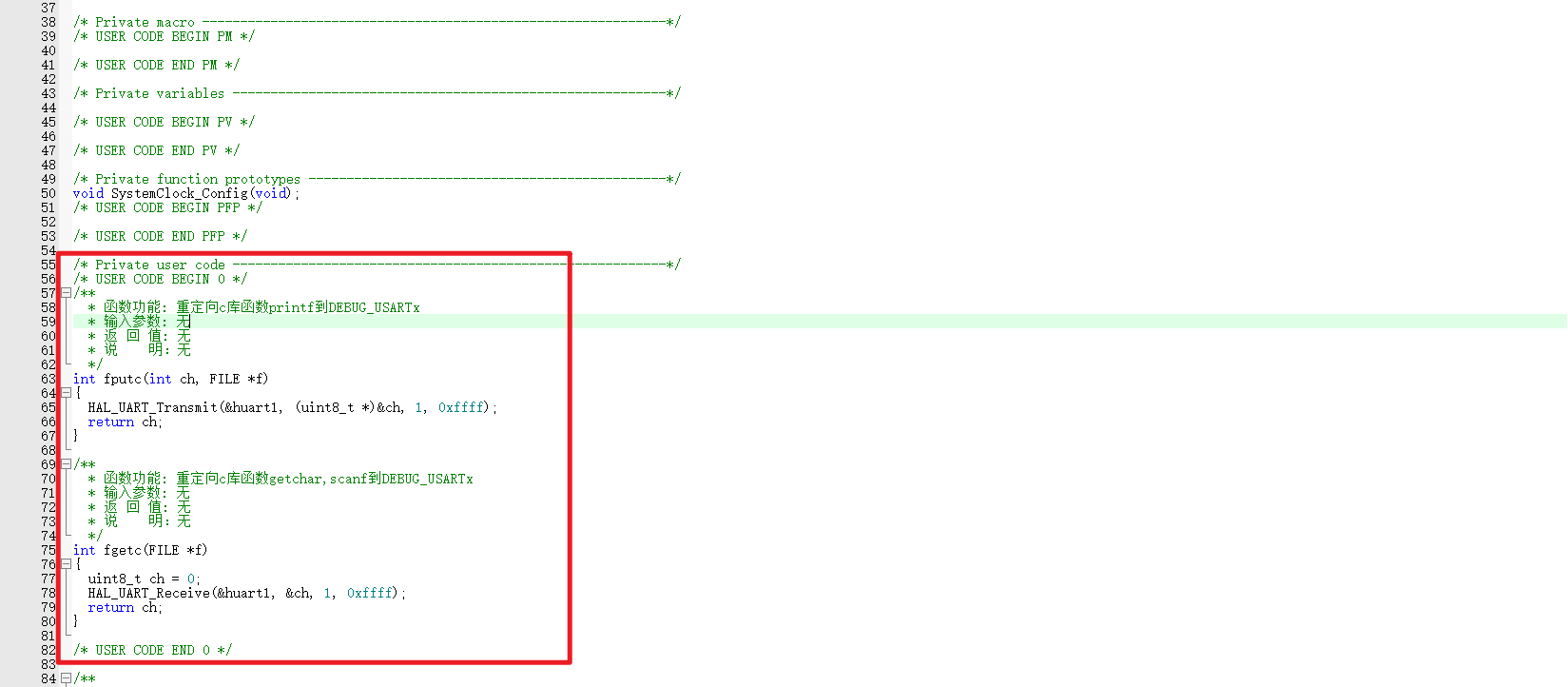

大概粘贴到50多行，如图。

2.打印数据到PC

while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
        printf("[        main] info : init ok!\r\n");
        HAL_Delay(1000);
  }

最后接线到电脑上，注意RX——TX

TX——RX；接错了会没有效果！！！

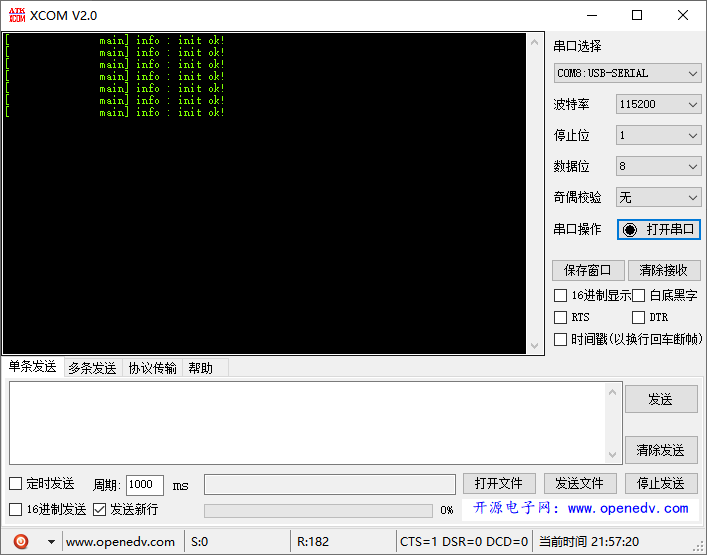

实验效果

每隔一秒会接收到初始化完成的信息，实验成功。

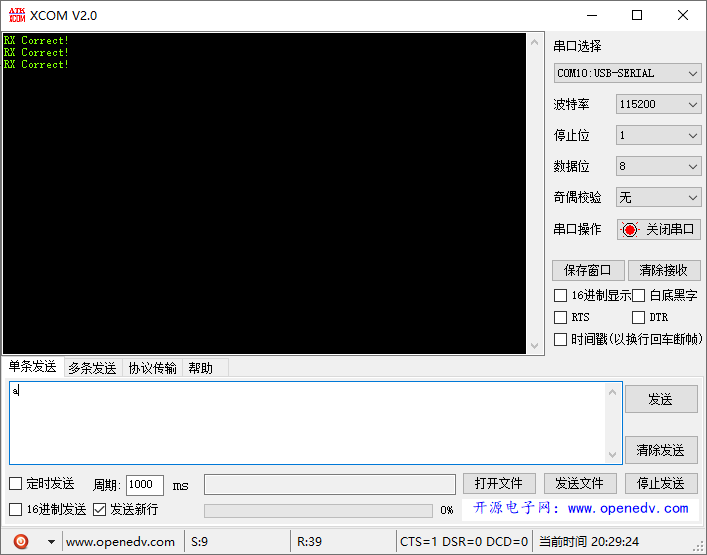

实验2：接收中断

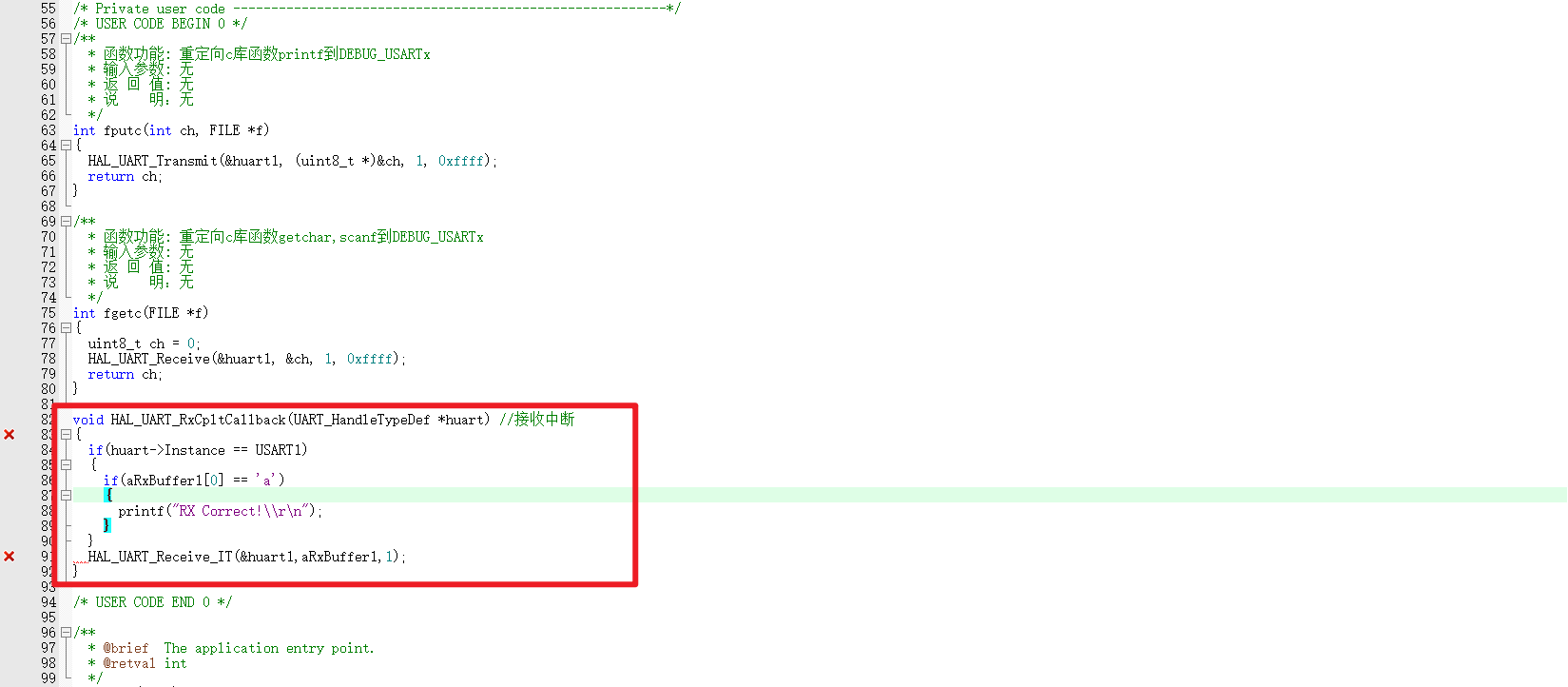

1.首先找到接收中断的回调函数

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart) //接收中断
{
    if(huart->Instance == USART1)
    {
        if(aRxBuffer1[0] == 'a')
        {
            printf("RX Correct!\\r\n");
        }
    }
    HAL_UART_Receive_IT(&huart1,aRxBuffer1,1);
}


/* USER CODE BEGIN 2 */
HAL_UART_Receive_IT(&huart1,aRxBuffer1,1);
/* USER CODE END 2 */
