eNSP中三层交换机的配置和使用

一、拓扑图

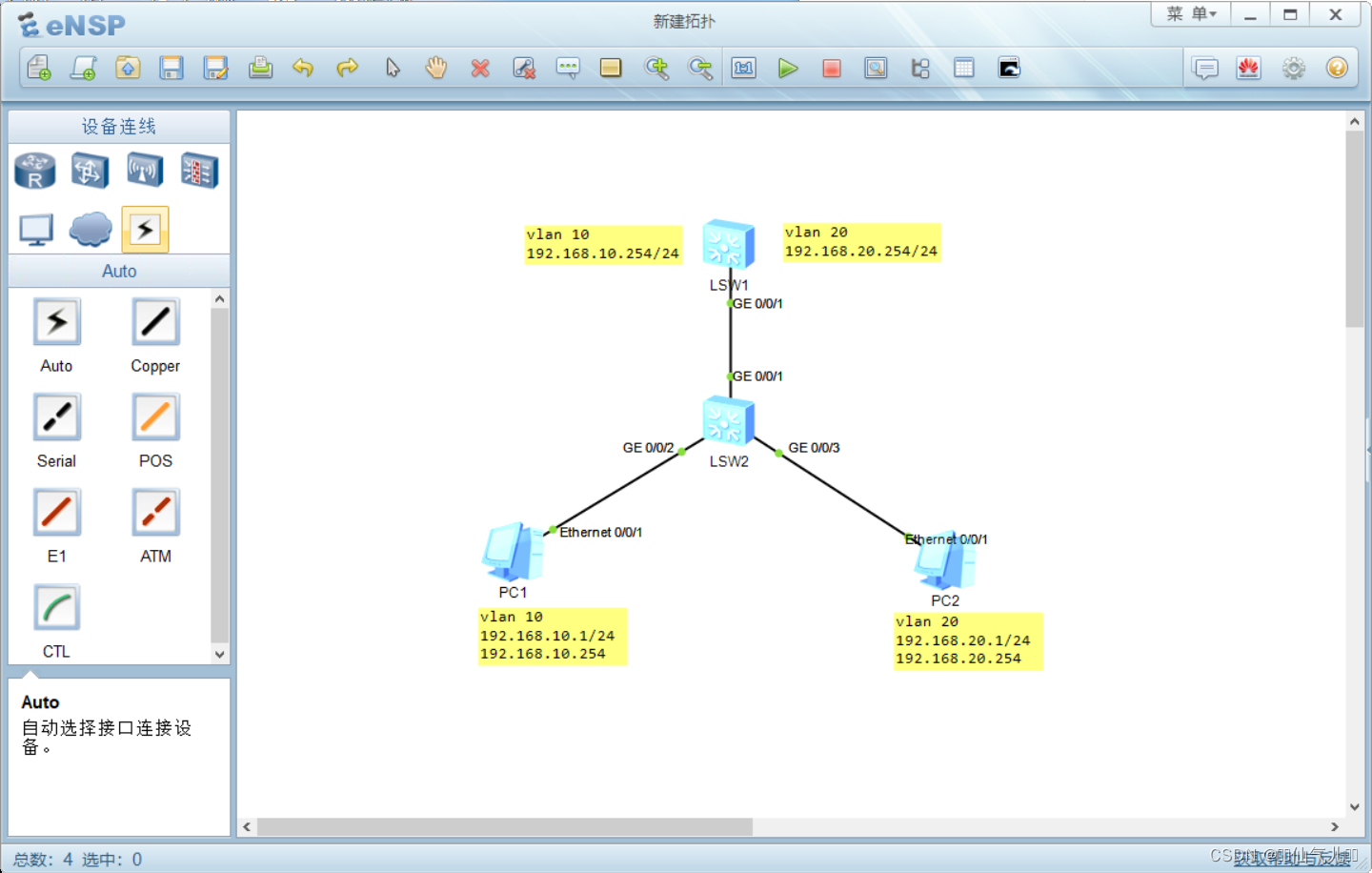

1.新建拓扑图

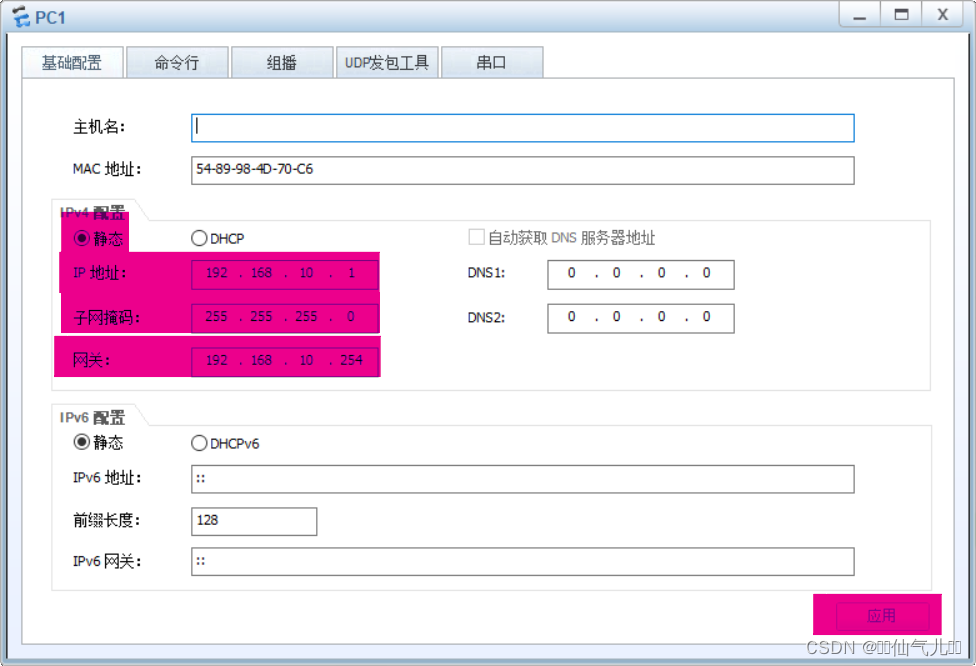

2.PC端配置

PC1:

PC2：

二、基本命令配置

1.S1配置

<Huawei>system-view

[Huawei]sysname S1

[S1]vlan 10 //在交换机 S1 上创建 VLAN 10

[S1-vlan10]vlan 20 // 在交换机 S1 上创建 VLAN 20

[S1-vlan20]quit //退出 VLAN 配置模式，返回全局配置模式

[S1]interface GigabitEthernet 0/0/1 //进入接口 g0/0/1 的配置模式

[S1-GigabitEthernet0/0/1]port link-type trunk //将接口设置为 trunk 模式，允许多个 VLAN 通过这个接口传输

[S1-GigabitEthernet0/0/1]port trunk allow-pass vlan all //允许所有 VLAN 通过这个 trunk 接口

[S1-GigabitEthernet0/0/1]quit //退出接口配置模式，返回全局配置模式

[S1]interface Vlanif 10 //进入 VLAN 接口 10 的配置模式

[S1-Vlanif10]ip address 192.168.10.254 24 // 为 VLAN 接口 10 配置 IP 地址 192.168.10.254，子网掩码为 255.255.255.0

[S1-Vlanif10]interface Vlanif 20 //进入 VLAN 接口 20 的配置模式

[S1-Vlanif20]ip address 192.168.20.254 24 // 为 VLAN 接口 20 配置 IP 地址 192.168.20.254，子网掩码为 255.255.255.0

2.S2配置

<Huawei>system-view

[Huawei]sysname S2

[S2]vlan 10

[S2-vlan10]vlan 20

[S2-vlan20]quit

[S2]interface GigabitEthernet 0/0/1

[S2-GigabitEthernet0/0/1]port link-type trunk

[S2-GigabitEthernet0/0/1]port trunk allow-pass vlan all

[S2-GigabitEthernet0/0/1]quit

[S2]interface GigabitEthernet 0/0/2

[S2-GigabitEthernet0/0/2]port link-type access //进入接口 g0/0/2 的配置模式，并将接口配置为 access 模式。Access 模式下，这个接口只能属于一个 VLAN，主要用于连接终端设备如电脑或服务器。

[S2-GigabitEthernet0/0/2]port default vlan 10 // 将接口 g0/0/2 的默认 VLAN 设置为 VLAN 10。这样，连接到这个接口的设备将会被分配到 VLAN 10 中。

[S2-GigabitEthernet0/0/2]quit

[S2]interface GigabitEthernet 0/0/3

[S2-GigabitEthernet0/0/3]port link-type access

[S2-GigabitEthernet0/0/3]port default vlan 20

三 、ping通测试

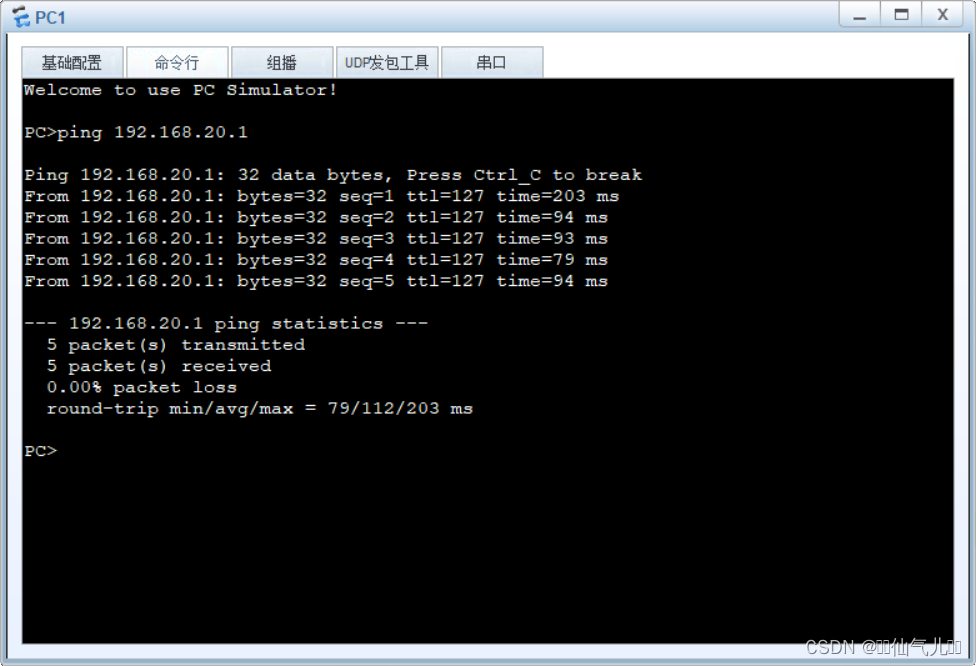

利用PC1的命令行ping通PC2如下：
