调幅波的解调

调幅波的简介

        对于调幅波，有着三种调制方式，分别为：AM，DSB，SSB

        对于第一种调制方式AM（普通调幅），其调幅波的振幅（包络）变化规律与调制信号波形一致，其调幅波的解调结构也是最简单的。振幅调制的解调被称为检波，其作用是从调幅波中不失真地检出调制信号。由于普通调幅波的包络反映了调制信号的变化规律，因此常用非相干解调方法。非相干解调有两种方式，即小信号平方律检波和大信号包络检波。现在介绍大信号包络检波器。

        大信号检波电路与小信号检波电路基本相同。由于大信号检波输入信号电压幅值一般在500mV以上，检波器的静态偏置可以忽略。

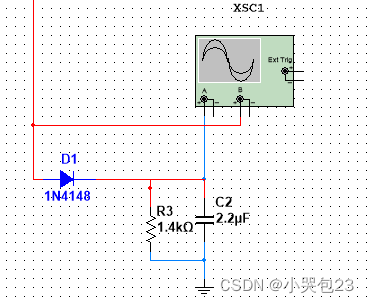

大信号包络检波器的multisim仿真





  大信号包络检波器原理

        大信号检波和二极管整流的过程相同。输入信号为正并超过二极管的管压降时，二极管导通，信号通过二极管向充电，此时随充电电压上升而升高。当下降且小于二极管的管压降时，二极管反向截止，此时停止向电容充电，通过电容放电，电压随放电而下降。
        充电时，二极管的正向电阻较小，充电较快。以接近的上升速率升高。放电时，因电阻比充电时大得多（通常），放电慢，故电压的波动小，并保证基本上接近于直流的幅值。
如果是高频等幅波，则是直流电压（忽略了少量的高频成分），这正是带有滤波电容的整流电路。
        当输入信号的幅度增大或减少时，检波器输出电压也将随之近似成比例地升高或降低。当输入信号为调幅波时，检波器输出电压就随着调幅波的包络线而变化，从而获得调制信号，完成检波作用。由于输出电压的大小与输入电压的峰值接近相等，故把这种检波器称为峰值包络检波器。

具体RC的值根据电容充放电的公式来计算。

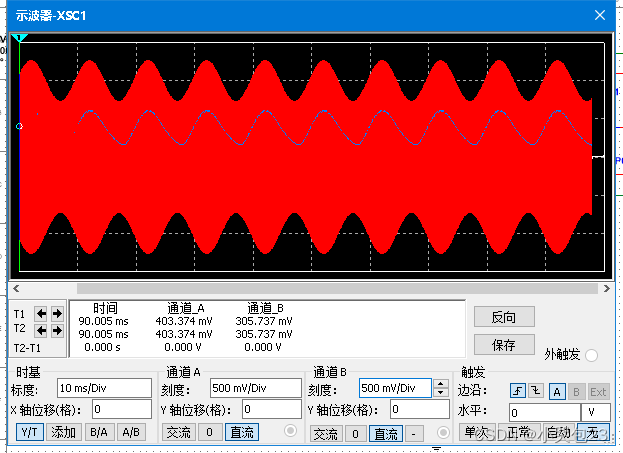

大信号包络检波器的仿真结果

对于第二，三种调制方式DSB（双边带调幅信号）,SSB（单边带信号）的解调并不能使用包络检波的方式来解调，这是由于后两种已调信号的包络并不反映调制信号的变化规律，因此，抑制载波调幅波的解调必须采用同步检波电路，最常用的是乘积型同步检波电路。
乘积型同步检波器与普通包络检波器的区别就在于接收端必须提供一个本地载波信号，而且要求它是与发端的载波信号同频、同相的同步信号。利用这个外加的本地载波信号与接收端输入的调幅信号两者相乘，可以产生原调制信号分量和其它谐波组合分量，经低通滤波器后，就可解调出原调制信号。

二阶低通滤波器具体RC的值根据公式f=1/2ΠRC来计算。

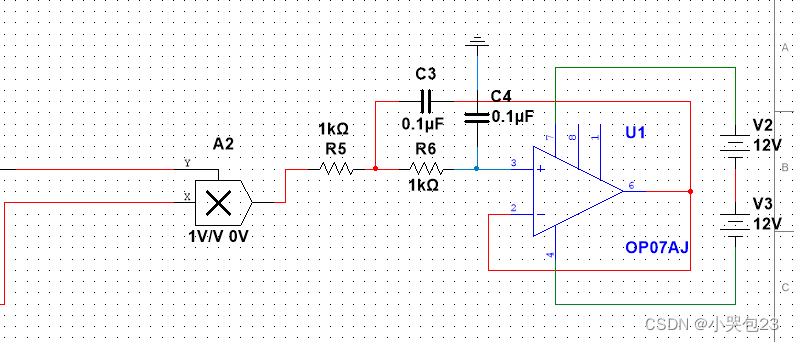

乘积型同步检波器的multisim仿真
