光纤、光模块超详细总结

吸收损耗
- 本征吸收：光纤材料本身所固有的吸收作用。
- 杂志吸收：光纤中杂质对光的吸收作用。
散射损耗。线性散射；非线性散射；结构不完善散射。
其他衰耗：微弯曲衰耗等。光纤是柔软的，可以弯曲，可是弯曲到一定程度后，光纤虽然可以导光，但会使光的传输途径改变。由传输模转换为辐射模，使一部分光能渗透到包层中或穿过包层成为辐射模向外泄漏损失掉，从而产生损耗。当弯曲半径大于5～10cm时，由弯曲造成的损耗可以忽略。

光纤通信的优点：

通信容量巨大。从理论上讲，一根光纤可以同时传输100亿个话路，目前同时传输50万个话路的试验已经成功，比传统同轴电缆、微波等高出几千乃至几十万倍。
中继距离长。光纤具有极低的衰耗系数，配以适当的光发送、光接收设备、光放大器、前向纠错与RZ编码调制技术等，可使其中继距离达数千公里以上，而传统电缆只能传送1.5km，微波50km，根本无法与之相比拟。
适应能力强。具有不怕外界强电磁场的干扰、耐腐蚀等优点。
因为光纤的基本成分是石英，只传光，不导电，不受电磁场的作用，在其中传输的光信号不受电磁场的影响，故光纤传输对电磁干扰、工业干扰有很强的抵御能力。保密性好。
体积小、重量轻
原材料来源丰富、价格低廉

光纤分类：

多模光纤（MMF，Multi Mode Filber）：可传多种模式的光。但其模间色散较大，这就限制了传输数字信号的频率，适用于较小容量、短距离通讯。纤芯为8~10um，一般为9um。
单模光纤（SMF,Single Mode Filber）：只能传一种模式的光，因此其模间色散很小，适用于大容量、长距离通讯。纤芯一般为50um、62.5um。

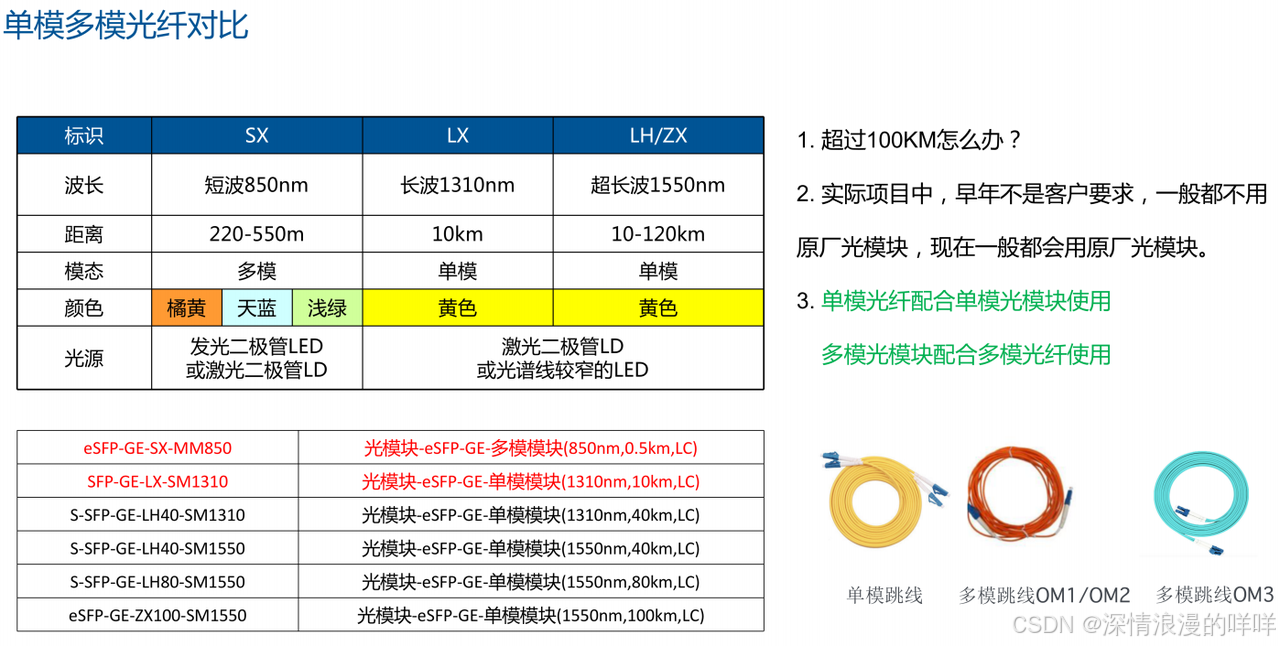

单模光纤和多模光纤对比：

对比	多模	单模
衰减	高	低
传输波长	850nm到1300nm	1260nm到1650nm
使用	芯径更大，易于处理	连接更复杂
距离	本地网络（<2km）	接入网/中等距离/长距离网络（>200km）
带宽	有限的带宽	几乎无限带宽

成本：单模光缆<多模光缆。而对于光器件：如光源，光接收机，光连接器等，多模<单模类.

单模光纤和多模光纤的应用：

根据国际电信联盟ITU-T建议，通信光纤分为G.651-G.657七大类，其中G.651为多模光纤，G.652~G.657为单模光纤。

ITU标准	光纤类型	名称	适用场合
G.651	多模	多模光纤	适合光波波长为850nm/1310nm短距离传送（以太网，局域网）
G.652	单模	色散非位移单模光纤	适合光波波长为1310nm-1550nm（接入网），常规单模光纤。适用光纤到户、长途、城域网。
G.653	单模	色散位移光纤	适合光波波长为1550nm长距离传送（主干网，海底光缆），很快退出历史舞台。
G.654	单模	截止波长位移光纤	适合光波波长为1550nm长距离传送（海底光缆，不支持DWDM），5G承载网
G.655	单模	非零色散位移光纤	适合光波波长为1550nm长距离传送（主干网，海底光缆，支持DWDM），后期或仅用于长途线路的维护
G.656	单模	低斜率非零色散位移光纤	非零色散位移光纤的一种，对于色散的速度有严格的要求，确保了DWDM系统中更大波长范围内的传输性能。量产可能性低。
G.657	单模	耐弯光纤	根据FTTx技术的需求及组装应用而生的新产品。G.657光纤是为了实现光纤到户的目标，在G.652光纤的基础上开发的最新的一个光纤品种。更适用于实现FTTH的信息传送、适合安装在室内或大楼等狭窄的场所。

光纤跳线：

两端都有连接头。光纤跳线由一根或数根一定长度的光纤和光连接器构成，光纤跳线用来做从设备到光纤布线链路的跳接线，一般用于连接光端机和终端盒。

单模光纤(Single-modeFiber)：黄色，连接距离可达10公里。
多模光纤(Multi-modeFiber)：橘红、淡绿色，传输距离较短，300米或500米（主要看激光的不同，产生短波长激光的光源一般有两种，一种是62.5的，一种是50的）

多模光纤通常在建筑物内或公司园区内具有成本效益，而单模光纤则更适合长距离运行。

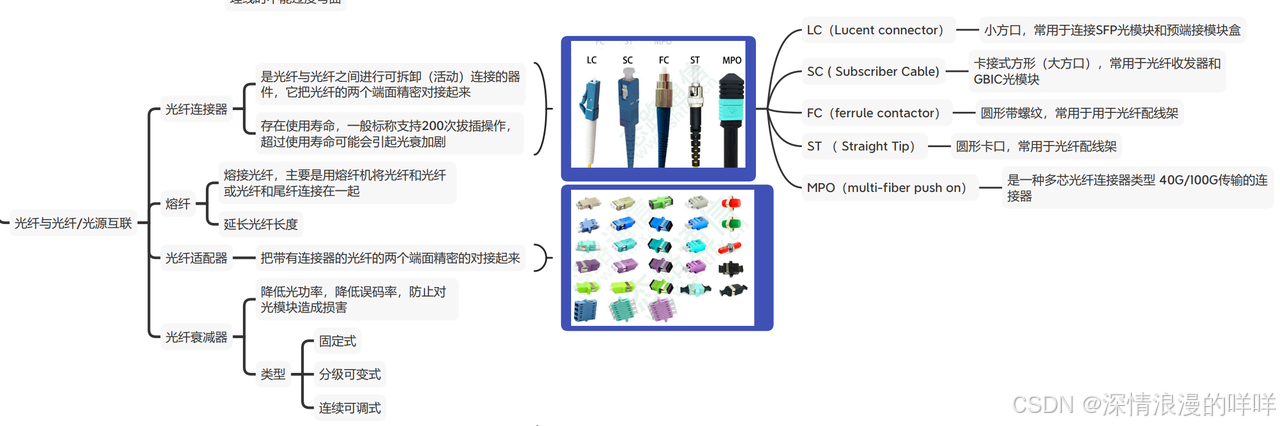

光纤与光纤/光源之间的连接方式：

1、熔纤（延展光纤长度）

2、光纤连接器（光纤跳线、尾纤）

光纤尾纤（the tail fiber）：

一端是连接头，另一端是光缆纤芯的断头。主要用于连接光缆与光纤收发器（之间还用到耦合器、跳线等）。一般出现在光纤终端盒内，通过熔接方式与其他光缆纤芯相连，可简化电缆系统的安装和维护工作。

分类：

同光纤跳线一样，尾纤也分为单模尾纤和多模尾纤。它们两者在色彩、波长以及传输间隔方面有必定的差异。一般来说，多模尾纤为橙色，作业波长为850nm，传输间隔在500m左右；单模尾纤色彩为黄色，作业波长为1310m或1550m，它可以传输的间隔较长，为10—40km左右。别的，依据光纤芯数的不同，尾纤又可以分为单芯尾纤、4芯尾纤、6芯尾纤、8芯尾纤、12芯尾纤、24芯尾纤等。

1310nm可能为单模或多模，单模占大部分

作用：

最首要的一个效果就是衔接。光纤和尾纤衔接，把光缆中的裸纤和光纤尾纤熔合在一起变成一个全体，而尾纤则有一个独自的光纤头，经过与光纤收发器相连，将光纤和双绞线衔接，接到信息插座。在光纤的熔接过程中，常用到以下首要东西：光端盒、光纤收发器、尾纤、耦合器、专用剥线钳、光纤切割刀等。传输体系常用的尾纤有SC/PC、FC/PC、LC/PC、E2000/APC、ST/PC等五种接口。

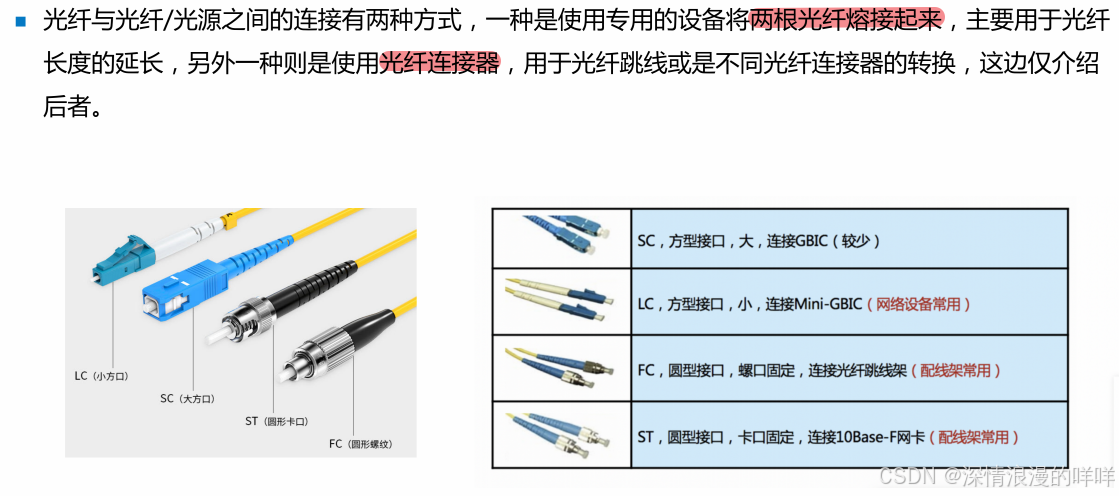

光纤连接器：

FC接口（配线架常用）：全名叫Ferrule Connector，最早应用于存储局域网络，金属材质，一般在ODF（Optical Distribution Frame，光纤配线架）侧采用，金属接头的可插拔次数比塑料要多，和光模块连接时固定的很好。
ST接口（配线架常用）： (Stab & Twisst)材质为金属，圆形卡扣式。
LC接口（网络设备常用）：（Lucent Connector）材质为塑料，用于连接SFP光模块，接口可以卡在光模块上
SC接口（较少）：（Square Connector）,材质为塑料，推拉式连接，接口可以卡在光模块上，常用于路由器、交换机.

“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用SC接头

GBIC（Gigabit Interface Converter，千兆位接口转换器）是一种可热插拔的模块，可以插入到交换机、路由器等网络设备的 GBIC 插槽中，可以将网络设备的电信号转换为光信号或电信号，从而实现网络设备与光纤或铜缆的连接。GBIC 模块的一端连接到网络设备的电气接口，另一端连接到光纤或铜缆。

常见的表示尾纤接头的标注，如“FC/PC”，“SC/PC”，“SC/APC”：

“/”前面部分，表示尾纤的连接器型号。

“/”后面部分，表示光纤接头截面工艺，即研磨方式。

研磨方式：

“PC：Physical Contact”：

其接头截面是平的，实际上是微球面研磨抛光，在电信运营商的设备中应用得最为广泛。

“APC”：

呈8度角并做微球面研磨抛光，在广电和早期的CATV中应用较多的是型号，其尾纤头采用了带倾角的端面，可以改善电视信号的质量

“UPC”：

衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。

MPO（Multi-fiber Push On）：多光纤推入式

MPO光纤跳线是由连接器和光缆组成，是一种高密度的光纤传输跳线。

MPO连接器最主要的特点是紧凑设计、跳线芯数多。MPO连接器与SC连接器的尺寸相同,但可容纳12或24根光纤,因此,MPO可大大节省机柜布线空间。目前MPO连接器有8芯、12芯、24芯、48芯、72芯、144芯数设计,其中比较常见的是12, 24芯MPO跳线。 40G MPO-MPO光纤跳线,一般采用12芯的MPO多模插芯; 100G MPO-MPO光纤跳线,则一般采用24芯的MPO插芯。

MPO连接器是一种多模光纤连接器类型，被IEEE标准所采纳作为40G/100G传输的连接器。通过ISO 11801标准标识，多模光纤可分为OM1光纤，OM2光纤，OM3光纤，OM4光纤和新发布的OM5光纤。

OM

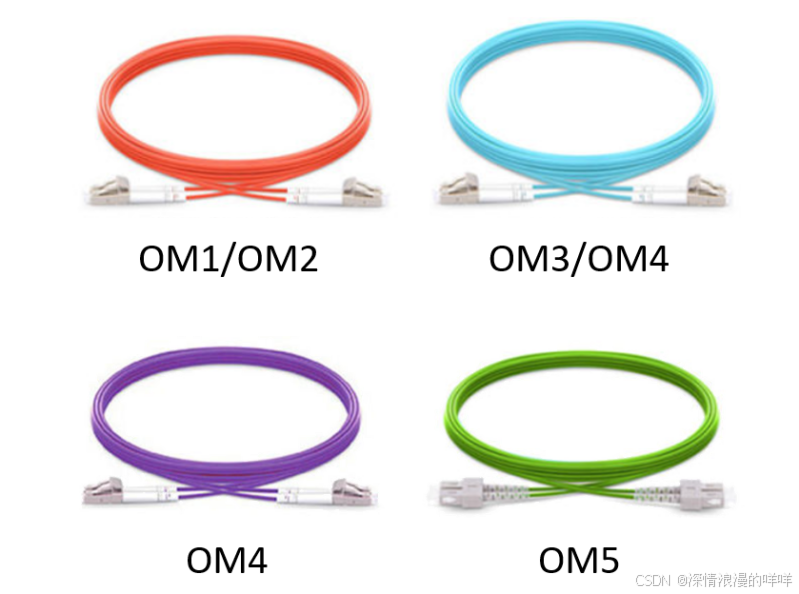

OM1/OM2为橙色，OM3/OM4为水蓝色（部分厂商OM4为紫罗兰色），OM5为浅绿色

OM , stand for optical multi-mode，即光模式，是多模光纤表示光纤等级的标准。不同等级传输时的带宽和最大距离不同。

OM1支持最大值为1GB（千兆）的以太网传输，OM3和OM4通常用于在数据中心的布线环境，支持10G（万兆）/40G/100G高速以太网的传输。OM5则在0M4的基础上拓宽带宽通道，为100Gb/s和400Gb/s波长提供解决方案。

MPO和MTP的区别：

1、MPO (Multi-fiber Push on)（多纤推入式）是日本NTT通信公司设计的第一代弹片卡紧式的多芯光纤连接器，现在是几家公司生产的一种多芯连接头的名称。而MTP(Multi-Fiber Pull Off) （多纤拉出式）是由美国USConec 公司注册的品牌，专门指其生产的MPO连接器独特的类型。

2、MTP连接器与所有通用MPO连接器完全兼容，并且可以直接与其他基于MPO的基础结构互连。与通用MPO连接器相比，MTP连接器是一项多工程产品增强功能。

3、MTP和MPO光纤电缆之间的主要区别在于它们的连接器。作为改进版本，配备MTP连接器的MTP电缆具有更好的机械设计和光学性能。

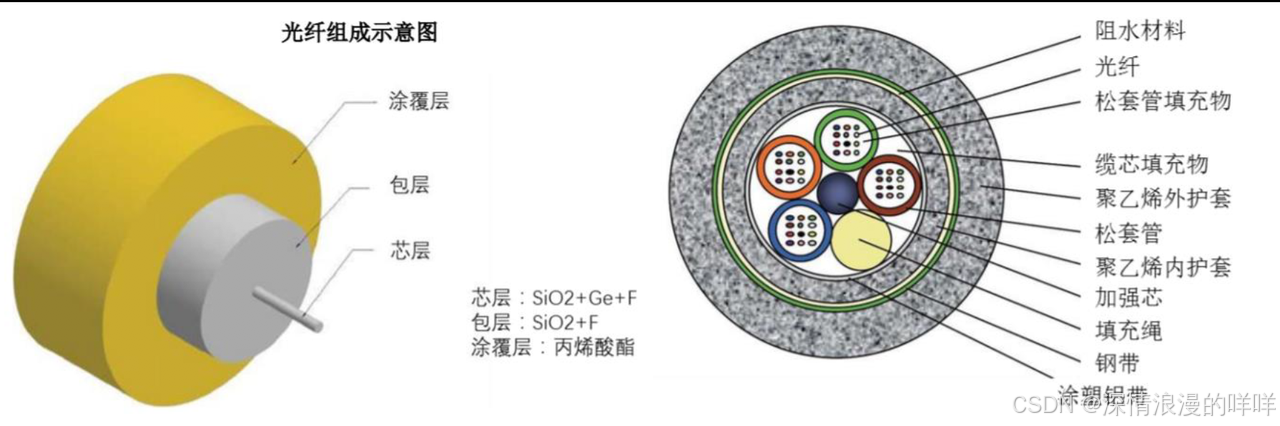

光纤和光缆的区别：

光纤是一种传输光束的细而柔软的媒质。由几层保护结构包覆后的缆线即被称为光缆。光纤是光缆的核心部分，光纤经过一些构件极其附属保护层的保护就构成了光缆。

光缆包括光纤、缓冲层及披覆。光纤和同轴电缆相似，只是没有网状屏蔽层。中心是光传播的玻璃芯。

海底电缆的核心是由高纯度光纤制作，通过内反射来引导光沿着光纤的路径前进。

二、光模块

简介：

光模块(Optical Module)是实现光电转换和电光转换功能的光电子器件，光收发一体模块。

光模块是几种类别的模块的统称，包括：光发送模块Transmitter、光接收模块Receiver、光收发一体模块Transceiver和光转发模块Transponder。

工作原理：

光模块工作在OSI模型的物理层

基本原理：发送接口输入一定码率的电信号，经过内部的驱动芯片处理后由驱动半导体激光器（LD）或者发光二极管（LED）发射出相应速率的调制光信号，通过光纤传输后，接收接口再把光信号由光探测二极管转换成电信号，并经过前置放大器后输出相应码率的电信号。

光模块关键参数指标:

光模块的关键技术指标主要包含：发送光功率、接收光功率、过载光功率、接收灵敏度、消光比。

发送光功率：发送光功率指光模块在正常工作条件下发送端光源输出的光功率，可以理解为光的强度，单位为W或mW或dBm。其中W或mW为线性单位，dBm为对数单位。在通信中，我们通常使用dBm来表示光功率，0dBm的光功率对应1mW。
接收光功率：接收光功率指光模块在一定的误码率（BER=10-12）条件下，接收端组件能接收的平均光功率范围。上限值为过载光功率，下限值为接收灵敏度。
过载光功率(饱和光功率):在一定的传输速率下，维持一定的误码率（BER=10-12）时接收端组件所能接收的最大输入平均光功率，单位：dBm。过小则误码，过大则对光模块造成损害，传输距离10km以上的光模块短接时需要添加光纤衰减器。

光探测器在强光照射下会出现光电流饱和现象，当出现此现象后，探测器需要一定的时间恢复，此时接收灵敏度下降，接收到的信号有可能出现误判而造成误码现象，而且还非常容易损坏接收端探测器，在使用操作中应尽量避免强光照射，防止超出饱和光功率。

接收灵敏度：接收灵敏度指的是在一定的传输速率下，维持一定的误码率（BER=10-12）时接收端组件所能接收的最小平均输入光功率，单位：dBm。

一般情况下，速率越高接收灵敏度越差，即最小接收光功率越大，对于光模块接收端器件的要求也越高。

消光比（Extinction Ratio，EXT）：是用于衡量光模块质量的重要参数之一。消光比反映了光信号“1”电平和“0”电平相对幅度。光模块中影响消光比的因素是偏置电流（Bias）与调制电流（Mod）

消光比的值并非越大光模块越好，而是消光比满足IEEE 802.3标准的光模块才好。

交换机上光模块信息示例:

华为：

[huawei] display  interface  100GE  1/0/0  transceiver verbose

 100GE1/0/0 transceiver information:
-------------------------------------------------------------------
 Common information:
   Transceiver Type                      :100GBASE_CWDM4
   Connector Type                        :LC
   Wavelength (nm)                       :1301
   Transfer Distance (m)                 :2000(9um/125um SMF)
   Digital Diagnostic Monitoring         :YES
   Vendor Name                           :XXX
   Vendor Part Number                    :XXXX
   Ordering Name                         :
-------------------------------------------------------------------
 Manufacture information:
   Manu. Serial Number                   :XXXXX
   Manufacturing Date                    :2017-11-2+08:00
   Vendor Name                           :FINISAR CORP.
-------------------------------------------------------------------
 Alarm information:
    Non-Huawei-Ethernet-Switch-Certified Transceiver
-------------------------------------------------------------------
 Diagnostic information:
   Temperature (Celsius)                 :38.64
   Voltage (V)                           :3.25
   Bias Current (mA)                     :40.23|36.02  (Lane0|Lane1)
                                          36.68|36.97  (Lane2|Lane3)
   Bias High Threshold (mA)              :55.00
   Bias Low Threshold (mA)               :25.00
   Current RX Power (dBm)                :-1.05|-1.02  (Lane0|Lane1)
                                          0.14|0.01    (Lane2|Lane3)
   Default RX Power High Threshold (dBm) :3.50
   Default RX Power Low Threshold (dBm)  :-16.00
   Current TX Power (dBm)                :0.72|-0.14   (Lane0|Lane1)
                                          -0.48|0.55   (Lane2|Lane3)
   Default TX Power High Threshold (dBm) :5.50
   Default TX Power Low Threshold (dBm)  :-8.00
-------------------------------------------------------------------

CISCO：

Cisco# show int ethernet  1/50 transceiver   details
Ethernet1/50
    transceiver is present
    type is QSFP-100G-SR4
    name is XXXX
    part number is XXX
    revision is 1A
    serial number is XXXX
    nominal bitrate is 25500 MBit/sec per channel
    Link length supported for 50/125um OM3 fiber is 70 m
    cisco id is 17
    cisco extended id number is 204

Lane Number:1 Network Lane
           SFP Detail Diagnostics Information (internal calibration)
  ----------------------------------------------------------------------------
                Current              Alarms                  Warnings
                Measurement     High        Low         High          Low
  ----------------------------------------------------------------------------
  Temperature   45.25 C        75.00 C     -5.00 C     73.00 C       -3.00 C
  Voltage        3.24 V         3.63 V      2.97 V      3.46 V        3.13 V
  Current        7.38 mA       14.99 mA     3.00 mA    12.99 mA       4.49 mA
  Tx Power      -0.31 dBm       3.39 dBm  -10.40 dBm    2.39 dBm     -8.41 dBm
  Rx Power      -0.06 dBm       3.39 dBm  -12.36 dBm    2.39 dBm    -10.31 dBm
  Transmit Fault Count = 0
  ----------------------------------------------------------------------------
  Note: ++  high-alarm; +  high-warning; --  low-alarm; -  low-warning

华三：

# 查看接口光模块信息
[H3C]display transceiver interface  HundredGigE  6/0/1
HundredGigE6/0/1 transceiver information:
  Transceiver Type              : 100G_CWDM4_FEC_QSFP28
  Connector Type                : LC
  Wavelength(nm)                : 1301
  Transfer Distance(km)         : 2(SMF)
  Digital Diagnostic Monitoring : YES
  Vendor Name                   : XXXX


#查看接口光模块诊断信息
[H3C]display transceiver diagnosis interface HundredGigE 6/0/1
HundredGigE6/0/1 transceiver diagnostic information:
  Current diagnostic parameters:
[module]  Temp.(oltage(V)
          31         3.31
[channel] Bias(mA)  RX power(dBm)  TX power(dBm)
    1     39.71     -0.91          -0.72
    2     36.20     -0.97          -0.39
    3     36.22     -0.49          0.65
    4     36.45     -0.74          0.02
  Alarm thresholds:
          Temp.(oltage(V)  Bias(mA)  RX power(dBm)  TX power(dBm)
    High  75         3.63        55.00     3.50           5.50
    Low   -5         2.97        25.00     -16.00         -8.00

锐捷：

Ruijie# show interface hundredGigabitEthernet  0/49 transceiver
  Transceiver Type    :  100GBASE-SR4-QSFP28
Connector Type      :  MPO
Wavelength(nm)      :  850
Wavelength tolerance(nm):  (+/-)10
Transfer Distance   :
    50/125 um OM3 fiber
        -- 70m
    50/125 um OM4 fiber
        -- 100m
Digital Diagnostic Monitoring  : YES
Vendor Serial Number           : XXXX

Current diagnostic parameters[C1:Channel-1 C2:Channel-2 C3:Channel-3 C4:Channel-4 AP:Average Power]:
Temp(Celsius)   Voltage(V)      Bias(mA)            RX power(dBm)       TX power(dBm)
47(OK)          3.34(OK)        7.70(OK)[C1]        -0.42(OK)[C1/AP]    -1.90(OK)[C1]
                                7.70(OK)[C2]        -0.19(OK)[C2/AP]    -1.80(OK)[C2]
                                7.70(OK)[C3]        -0.18(OK)[C3/AP]    -1.90(OK)[C3]
                                7.70(OK)[C4]        -0.08(OK)[C4/AP]    -2.46(OK)[C4]

Transceiver current alarm information:
None

项目	描述
Common information	表示光模块的常规信息。
Transceiver Type	表示光模块类型。
Connector Type	表示接口类型。
Wavelength (nm)	表示光波波长。
Transfer Distance (m)	表示光波传输距离。50um/125um表示光纤的直径，OM2表示光纤的等级。
Digital Diagnostic Monitoring（DDM）	表示光模块诊断信息是否监控。DDM用于识别光模块类型、运行指标、故障告警、诊断参数测量。
Vendor Name	表示光模块制造厂商名称。如果显示内容为“HUAWEI”，表示是经过华为数据中心交换机认证的光模块；其他的显示内容表示是非华为数据中心交换机认证光模块。
Vendor Part Number	表示光模块制造厂商编号。
Ordering Name	表示光模块对外型号。
Manufacture information	表示光模块制造信息。
Manu. Serial Number	表示光模块生产序列号。
Manufacturing Date	表示光模块生产日期。
Alarm information	表示光模块告警信息。
Diagnostic information	表示光模块诊断信息。如果显示为“-”，则表示该光模块不支持获取此信息或信息不精确。
Temperature (Celsius)	表示光模块当前温度。
Voltage(V)	表示光模块当前电压。
Bias Current (mA)	表示光模块当前电流。说明：如果接口支持拆分，当接口插入光模块后，会显示光模块中每条Lane的当前电流。每条lane的当前电流值均应在Bias Low Threshold (mA)~Bias High Threshold (mA)范围内才能保证模块正常工作。
Bias High Threshold (mA)	表示光模块电流上限。
Bias Low Threshold (mA)	表示光模块电流下限。
Current RX Power (dBm)	表示当前光模块接收功率。说明：如果接口支持拆分，当接口插入光模块后，会显示光模块中每条Lane的当前接收功率。
Default RX Power High Threshold (dBm)	表示默认光模块接收功率上限。
Default RX Power Low Threshold (dBm)	表示默认光模块接收功率下限。
Current TX Power (dBm)	表示当前光模块发送功率。说明：如果接口支持拆分，当接口插入光模块后，会显示光模块中每条Lane的当前发送功率。
Default TX Power High Threshold (dBm)	表示默认光模块发送功率上限。
Default TX Power Low Threshold (dBm)	表示默认光模块发送功率下限。

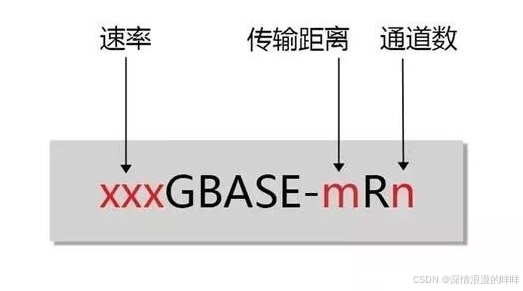

光模块命名规则：

XXX：表示速率,100就是指100GE。
m：表示传输距离，常见距离有如下几种：
- KR：表示传输距离为几十厘米，K即backplane，为背板之间的信号传输距离。
- CR：表示传输距离为几米，C即copper，高速线缆连接。
- SR：表示传输距离为几十米，S即short，短距离传输，一般为多模光纤。
- DR：表示传输距离为500m。PSM4是500米传输，但不属于IEEE的标准体系。
- FR：表示传输距离为2km。通常是CWDM单模
- LR：表示传输距离为10km，L即Long，单模光纤
- ER：表示传输距离为40km，E即Extended。
- ZR：表示传输距离为80km，非IEEE标准。
n：表示通道数量，表示100GE占用的SerDes通道数量。
- 4：表示占用4个SerDes通道，即4*25GE。
- 10:表示占用的10个SerDes通道，即10*10GE。

波分复用和频分复用

BASE开头的标准都是IEEE 802.3工作组提出的。PSM4和CWDM4是MSA的。

PSM4（Parallel Single Mode 4 lanes，并行单模四通道）

CWDM4（Coarse Wavelength Division Multiplexer 4 lanes，四通道粗波分复用）

WDM，就是Wavelength Division Multiplexing（波分复用）。简单来说，就是把不同波长的光信号复用到同一根光纤中进行传输。

其实，波分复用就是一种频分复用。波长×频率=光速（固定值），即按波长分其实就是按频率分。只不过在光通信里，习惯用波长命名。

WDM的优点就是容量大，可以远距离传输。

DWDM，密集型WDM，Dense WDM。

CWDM，稀疏型WDM，Coarse WDM。

分类	全称	波长间隔	波长	间隔大小
CWDM	稀疏波分复用	大	1270nm-1610nm	20nm
DWDM	密集波分复用	小	1528nm-1623nm	0.8nm或0.4nm

光模块如何区分单/多模？

850nm主要用于多模，1310nm和1550nm主要用于单模

多模	黑色拉环	波长850nm	上电后可以看到红色的光
单模	蓝色拉环	波长1310nm	看不到光
单模	黄色或绿色	波长1550nm	看不到光
单模	紫色拉环	波长1490nm	看不到光

三、故障拍错

造成光纤故障的原因：

光缆过长
弯曲过度
光缆受压或断裂，光纤受到不均匀应力的作用，例如受到压力或者套塑光纤受到温度变化时，光纤轴产生微小不规则弯曲甚至断裂，其结果是传导模变换为辐射模而导致光能损耗。
光缆熔接不良
核心直径不匹配
填充物直径不匹配
接头污染，光纤接头污染、尾纤受潮是造成光缆通讯故障的最主要的原因之一。
接头处抛光不良
接头处抛光不良。接头接触不良主要发生在光路终结处，例如光配线箱和光交换机。可能由于操作人员疏忽，或者设备质量问题，又或接头老化等，导致光纤接头不紧密，造成光信号的反射损耗和泄露衰减。

光模块失效的主要原因：

光口污染和损伤引起光链路损耗变大，导致光链路不通。光口污染和损伤的原因主要有：

光模块的光口暴露在环境中，光口有灰尘进入而污染。
使用的光纤连接器端面已经污染，光模块的光口被二次污染。
带尾纤的光接头端面使用不当，比如：端面划伤等。
使用了劣质的光纤连接器。

这种情况下，对于污染的光口请用光口清洁棒等专用工具轻轻擦拭，对于损坏、划伤的尾纤请直接更换。

在日常处理故障链路过程中：

常见链路故障原因，由光模块引起的主要有：

发现无法识别的光模块，可重新插拔或者更换光模块。
发现接口抖动的情况，可能原因是光模块有问题，导致接口有错误包，或者光纤有问题。解决办法：首先查看两边收发光是否正常，其次判断两边接口下是否有error包，crc包，丢包等。一般是入方向有error包，crc包，此时可通过更换对端光模块尝试解决。
一般情况下，如果发现接口出方向有丢包，可通过更换光模块尝试解决。
链路down的情况，可查看是否是err-down，这种情况一般是是有错误包过多导致的，或者光纤问题。如果有错误包，可直接更换光模块尝试恢复。err-down的端口，在更换光模块后一般需要手动shutdown，no/undo shutdown才能恢复。
RX / TX low的情况导致接口不up的情况：
- 如果TX low：是本端没发光，现判断本端端口是否关闭，如果没有关闭，插拔或者更换光模块尝试解决。
- 如果RX low：是收光低，可能是对端光模块发光低，也可能是光纤问题，或者本端光模块可能也有问题。需要通过更换尝试解决。
通过将两个端口自环测试，可确定是光模块问题还是交换机端口有问题。

光模块对接问题

光模块对接时主要考虑以下原则：接口标准类型相同理论上即可对接，但实际使用时要注意下收发光功率范围和传输距离。

影响光模块对接的主要因素：

因素	说明
波长	严禁不同波长的光模块对接。由于在光纤中的传输损耗和色散不同，同一速率不同波长对应的传输距离是不一样的，因此对接时需要选择相同波长的光模块。
传输距离	光模块要求对等使用，不同距离的光模块接口指标差别很大，长距离的光模块价格也高，因此长距离光模块与短距离光模块对接，必须通过增加光衰减器对接；严禁光模块支持距离小于光纤长度。
速率	光模块标称速率需和实际链路速率一致，在低速情况下可以向下适配，对于部分高速光模块是不支持1.25G等低速率；严禁低速率光模块跑高速信号。光模块标称速率必须大于接口速率。
模式	光纤与光模块要配对使用，即单模光模块使用单模光纤，多模光模块使用多模光纤，不要混用。
